一款便捷灵活、方便上手的开源电子原型平台。包含硬件(各种型号的Arduino板)和软件(Arduino IDE)。由一个欧洲开发团队于2005年冬季开发。其成员包括Massimo Banzi、David Cuartielles、Tom Igoe、Gianluca Martino、David Mellis和Nicholas Zambetti等。Arduino能通过各种各样的传感器来感知环境,通过控制灯光、马达和其他的装置来反馈、影响环境。板子上的微控制器可以通过Arduino的编程语言来编写程序,编译成二进制文件,烧录进微控制器。Arduino的硬件原理图、电路图、IDE软件及核心库文件都是开源的,在开源协议范围内里可以任意修改原始设计及相应代码。
使用Arduino,我们可以非常快地了解微控制器和传感器的基础知识,并且可以开始构建原型,而只需很少的投资。它包由可编程的电路板(简称微控制器)和称为Arduino IDE(集成开发环境)的现成软件组成,用于将计算机代码写入并上传到物理板。Arduino提供将微控制器的功能打破成更易于使用的软件包的标准外形。

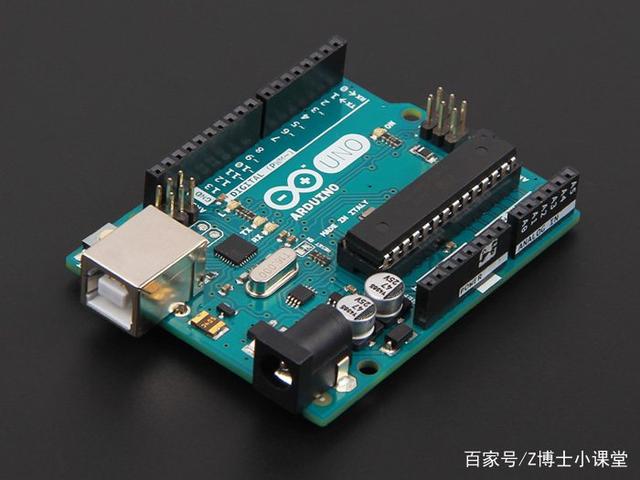

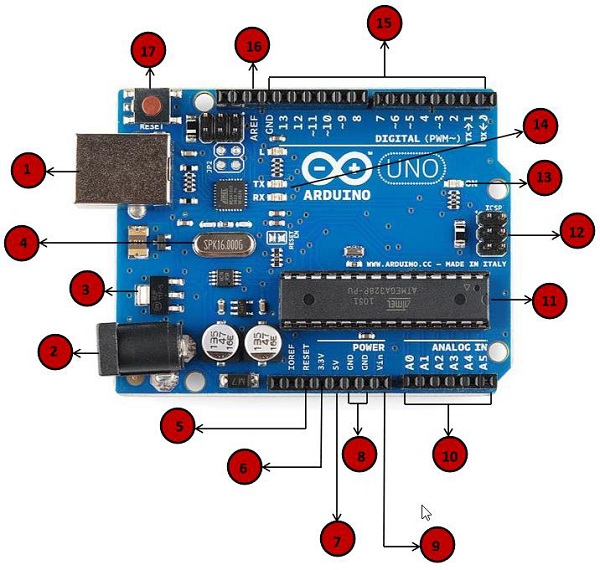

Arduino UNO板
| 序号 | Arduino UNO板 |
|---|---|
![]() |
电源USB Arduino板可以通过使用计算机上的USB线供电。你需要做的是将USB线连接到USB接口。 |
![]() |
电源(桶插座) Arduino板可以通过将其连接到电影插口直接从交流电源供电。 |
![]() |
稳压器 稳压器的功能是控制提供给Arduino板的电压,并稳定处理器和其他元件使用的直流电压。 |
![]() |
晶体振荡器 晶振帮助Arduino处理时间问题。Arduino如何计算时间?答案是,通过使用晶体振荡器。在Arduino晶体顶部打印的数字是16.000H9H。它告诉我们,频率是16,000,000赫兹或16MHz。 |
![]() |
Arduino重置 你可以重置你的Arduino板,例如从一开始就启动你的程序。可以通过两种方式重置UNO板。首先,通过使用板上的复位按钮(17)。其次,你可以将外部复位按钮连接到标有RESET(5)的Arduino引脚。 |
![]() |
引脚(3.3,5,GND,Vin) - 3.3V(6) - 提供3.3输出电压 |
5V(7) - 提供5输出电压
使用3.3伏和5伏电压,与Arduino板一起使用的大多数组件可以正常工作。
GND(8)(接地) - Arduino上有几个GND引脚,其中任何一个都可用于将电路接地。
VVin(9) - 此引脚也可用于从外部电源(如交流主电源)为Arduino板供电。
| |
| 模拟引脚
Arduino UNO板有六个模拟输入引脚,A0到A5。这些引脚可以从模拟传感器(如湿度传感器或温度传感器)读取信号,并将其转换为可由微处理器读取的数字值。 | |
| 微控制器
每个Arduino板都有自己的微控制器(11)。你可以假设它作为板的大脑。Arduino上的主IC(集成电路)与板对板略有不同。微控制器通常是ATMEL公司的。在从Arduino IDE加载新程序之前,你必须知道你的板上有什么IC。此信息位于IC顶部。有关IC结构和功能的更多详细信息,请参阅数据表。 | |
| ICSP引脚
大多数情况下,ICSP(12)是一个AVR,一个由MOSI,MISO,SCK,RESET,VCC和GND组成的Arduino的微型编程头。它通常被称为SPI(串行外设接口),可以被认为是输出的“扩展”。实际上,你是将输出设备从属到SPI总线的主机。 | |
| 电源LED指示灯
当你将Arduino插入电源时,此LED指示灯应亮起,表明你的电路板已正确通电。如果这个指示灯不亮,那么连接就出现了问题。 | |
| TX和RX LED
在你的板上,你会发现两个标签:TX(发送)和RX(接收)。它们出现在Arduino UNO板的两个地方。首先,在数字引脚0和1处,指示引脚负责串行通信。其次,TX和RX LED(13)。发送串行数据时,TX LED以不同的速度闪烁。闪烁速度取决于板所使用的波特率。RX在接收过程中闪烁。 | |
| 数字I/O
Arduino UNO板有14个数字I/O引脚(15)(其中6个提供PWM(脉宽调制)输出),这些引脚可配置为数字输入引脚,用于读取逻辑值(0或1) ;或作为数字输出引脚来驱动不同的模块,如LED,继电器等。标有“〜”的引脚可用于产生PWM。 | |
| AREF
AREF代表模拟参考。它有时用于设置外部参考电压(0至5伏之间)作为模拟输入引脚的上限。 |
基于ATMEGA328微控制器的Arduino板
| 板名称 | 工作电压 | 时钟速度 | 数字i/o | 模拟输入 | PWM | UART | 编程接口 |
|---|---|---|---|---|---|---|---|
| Arduino Uno R3 | 5V | 16MHz | 14 | 6 | 6 | 1 | USB通过ATMega16U2 |
| Arduino Uno R3 SMD | 5V | 16MHz | 14 | 6 | 6 | 1 | USB通过ATMega16U2 |
| Red Board | 5V | 16MHz | 14 | 6 | 6 | 1 | USB通过FTDI |
| Arduino Pro 3.3v/8 MHz | 3.3V | 8MHz | 14 | 6 | 6 | 1 | FTDI兼容头 |
| Arduino Pro 5V/16MHz | 5V | 16MHz | 14 | 6 | 6 | 1 | FTDI兼容头 |
| Arduino mini 05 | 5V | 16MHz | 14 | 8 | 6 | 1 | FTDI兼容头 |
| Arduino Pro mini 3.3v/8mhz | 3.3V | 8MHz | 14 | 8 | 6 | 1 | FTDI兼容头 |
| Arduino Pro mini 5v/16mhz | 5V | 16MHz | 14 | 8 | 6 | 1 | FTDI兼容头 |
| Arduino Ethernet | 5V | 16MHz | 14 | 6 | 6 | 1 | FTDI兼容头 |
| Arduino Fio | 3.3V | 8MHz | 14 | 8 | 6 | 1 | FTDI兼容头 |
| LilyPad Arduino 328 main board | 3.3V | 8MHz | 14 | 6 | 6 | 1 | FTDI兼容头 |
| LilyPad Arduino simply board | 3.3V | 8MHz | 9 | 4 | 5 | 0 | FTDI兼容头 |
基于ATMEGA32u4微控制器的Arduino板卡
| 板名称 | 工作电压 | 时钟速度 | 数字i/o | 模拟输入 | PWM | UART | 编程接口 |
|---|---|---|---|---|---|---|---|
| Arduino Leonardo | 5V | 16MHz | 20 | 12 | 7 | 1 | 本机USB |
| Pro micro 5V/16MHz | 5V | 16MHz | 14 | 6 | 6 | 1 | 本机USB |
| Pro micro 3.3V/8MHz | 5V | 16MHz | 14 | 6 | 6 | 1 | 本机USB |
| LilyPad Arduino USB | 3.3V | 8MHz | 14 | 6 | 6 | 1 | 本机USB |
基于ATMEGA2560微控制器的Arduino板卡
| 板名称 | 工作电压 | 时钟速度 | 数字i/o | 模拟输入 | PWM | UART | 编程接口 |
|---|---|---|---|---|---|---|---|
| Arduino Mega 2560 R3 | 5V | 16MHz | 54 | 16 | 14 | 4 | USB通过ATMega16U2B |
| Mega Pro 3.3V | 3.3V | 8MHz | 54 | 16 | 14 | 4 | FTDI兼容头 |
| Mega Pro 5V | 5V | 16MHz | 54 | 16 | 14 | 4 | FTDI兼容头 |
| Mega Pro Mini 3.3V | 3.3V | 8MHz | 54 | 16 | 14 | 4 | FTDI兼容头 |
基于AT91SAM3X8E微控制器的Arduino板卡
| 板名称 | 工作电压 | 时钟速度 | 数字i/o | 模拟输入 | PWM | UART | 编程接口 |
|---|---|---|---|---|---|---|---|
| Arduino Mega 2560 R3 | 3.3V | 84MHz | 54 | 12 | 12 | 4 | 本机USB |
