    • redo log（重做日志）InnoDB引擎特有

    具体来说，当有一条记录需要更新的时候，InnoDB引擎就会先把记录写到redo log（粉板）里 面，并更新内存，这个时候更新就算完成了。同时，InnoDB引擎会在适当的时候，将这个操作
    记录更新到磁盘里面，而这个更新往往是在系统比较空闲的时候做，这就像打烊以后掌柜做的
    事。
    write pos是当前记录的位置，一边写一边后移，写到第3号文件末尾后就回到0号文件开头。 checkpoint是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文
    件。
    write pos和checkpoint之间的是“粉板”上还空着的部分，可以用来记录新的操作。如果write pos 追上checkpoint，表示“粉板”满了，这时候不能再执行新的更新，得停下来先擦掉一些记录，把 checkpoint推进一下。
    有了redo log，InnoDB就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失，这个
    能力称为crash-safe。
    要理解crash-safe这个概念，可以想想我们前面赊账记录的例子。只要赊账记录记在了粉板上或 写在了账本上，之后即使掌柜忘记了，比如突然停业几天，恢复生意后依然可以通过账本和粉板 上的数据明确赊账账目。

    • binlog（归档日志）Server层的日志

    没有crash-safe能力。
    这两种日志有以下三点不同：

    1. redo log是InnoDB引擎特有的；binlog是MySQL的Server层实现的，所有引擎都可以使用。
    2. redo log是物理日志，记录的是“在某个数据页上做了什么修改”；binlog是逻辑日志，记录的 是这个语句的原始逻辑，比如“给ID=2这一行的c字段加1 ”。
    3. redo log是循环写的，空间固定会用完；binlog是可以追加写入的。“追加写”是指binlog文件 写到一定大小后会切换到下一个，并不会覆盖以前的日志。

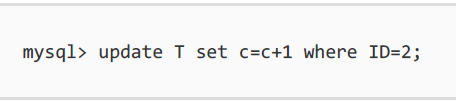

    执行器和InnoDB引擎在执行这个简单的update语 句时的内部流程：

    1. 执行器先找引擎取ID=2这一行。ID是主键，引擎直接用树搜索找到这一行。如果ID=2这一 行所在的数据页本来就在内存中，就直接返回给执行器；否则，需要先从磁盘读入内存，然 后再返回。
    2. 执行器拿到引擎给的行数据，把这个值加上1，比如原来是N，现在就是N+1，得到新的一行 数据，再调用引擎接口写入这行新数据。
    3. 引擎将这行新数据更新到内存中，同时将这个更新操作记录到redo log里面，此时redo log处 于prepare状态。然后告知执行器执行完成了，随时可以提交事务。
    4. 执行器生成这个操作的binlog，并把binlog写入磁盘。
    5. 执行器调用引擎的提交事务接口，引擎把刚刚写入的redo log改成提交（commit）状态，更 新完成。

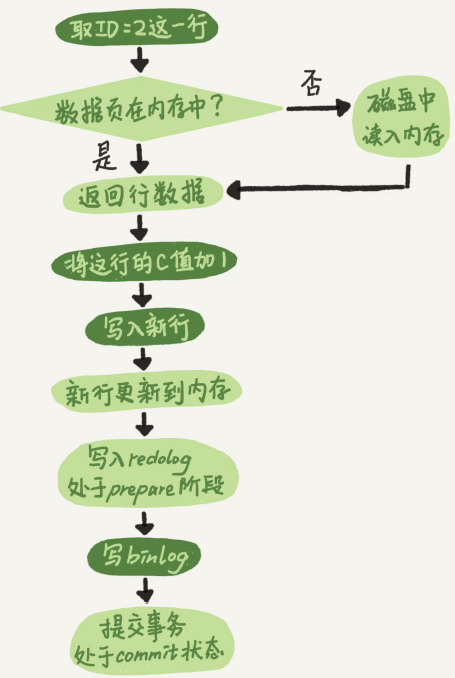

    这里我给出这个update语句的执行流程图，图中浅色框表示是在InnoDB内部执行的，深色框表 示是在执行器中执行的。

    将redo log的写入拆成了两个步骤：prepare和 commit，这就是”两阶段提交”。原因：

    简单说，redo log和binlog都可以用于表示事务的提交状态，而两阶段提交就是让这两个状态保 持逻辑上的一致。
