虚拟局域网VLAN概述

概述

分割广播域的方法

为了分割广播域，所以虚拟局域网VLAN技术应运而生

• 利用以太网交换机可以很方便地实现虚拟局域网 VLAN (Virtual LAN)。

• IEEE 802.1Q 对虚拟局域网 VLAN 的定义： 虚拟局域网 VLAN 是由一些局域网网段构成的与物理位置无关的逻辑组，而这些网段具有某些共同的需求。每一个 VLAN 的帧都有一个明确的标识符，指明发送这个帧的计算机是属于哪一个 VLAN。

• 同一个VLAN内部可以广播通信，不同VLAN不可以广播通信

• 虚拟局域网其实只是局域网给用户提供的一种服务，而并不是一种新型局域网。


• 由于虚拟局域网是用户和网络资源的逻辑组合，因此可按照需要将有关设备和资源非常方便地重新组合，使用户从不同的服务器或数据库中存取所需的资源。

  虚拟局域网VLAN的实现机制

  虚拟局域网VLAN技术是在交换机上实现的，需要交换机能够实现以下功能

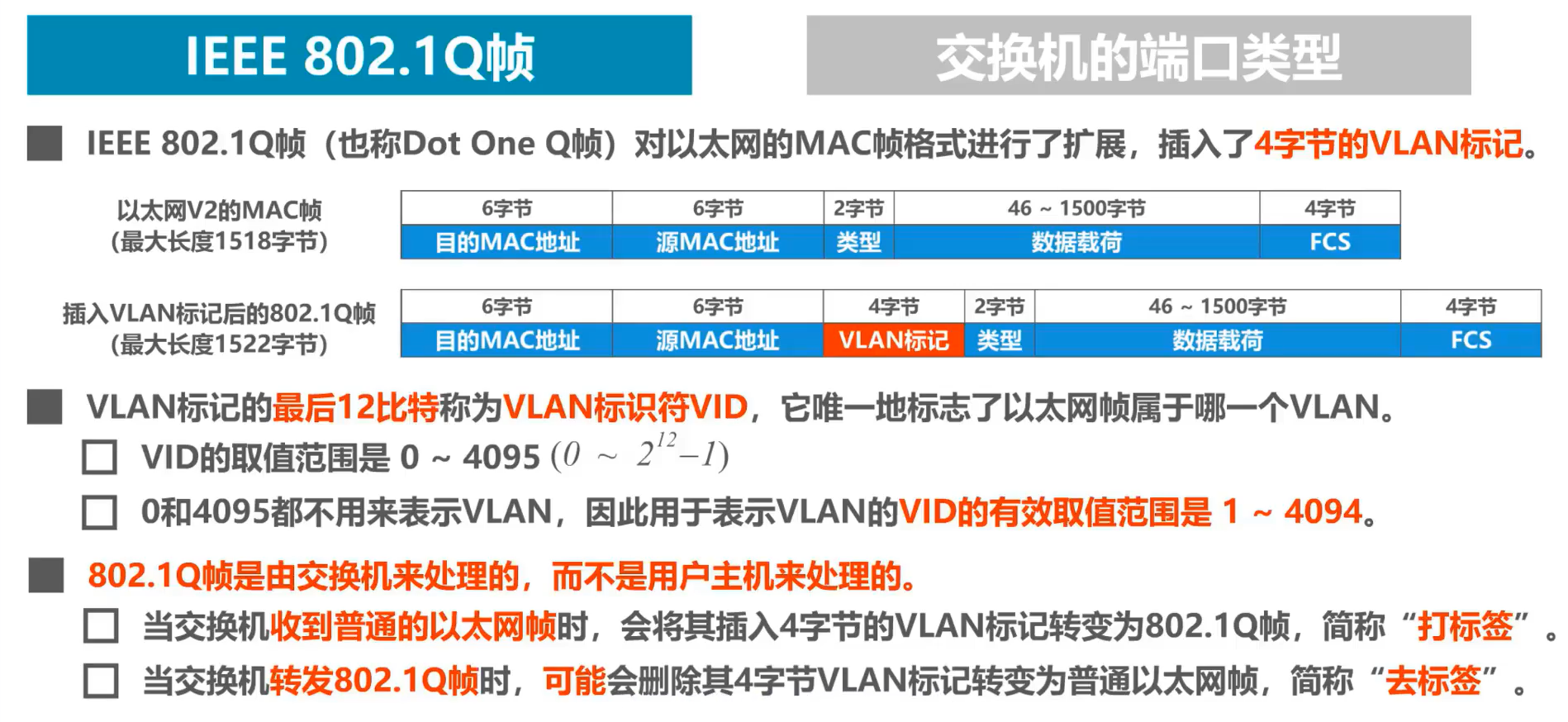

• 能够处理带有VLAN标记的帧——IEEE 802.1 Q帧


• 交换机的各端口可以支持不同的端口类型，不同端口类型的端口对帧的处理方式有所不同


Access端口
交换机与用户计算机之间的互连

同一个VLAN内部可以广播通信，不同VLAN不可以广播通信

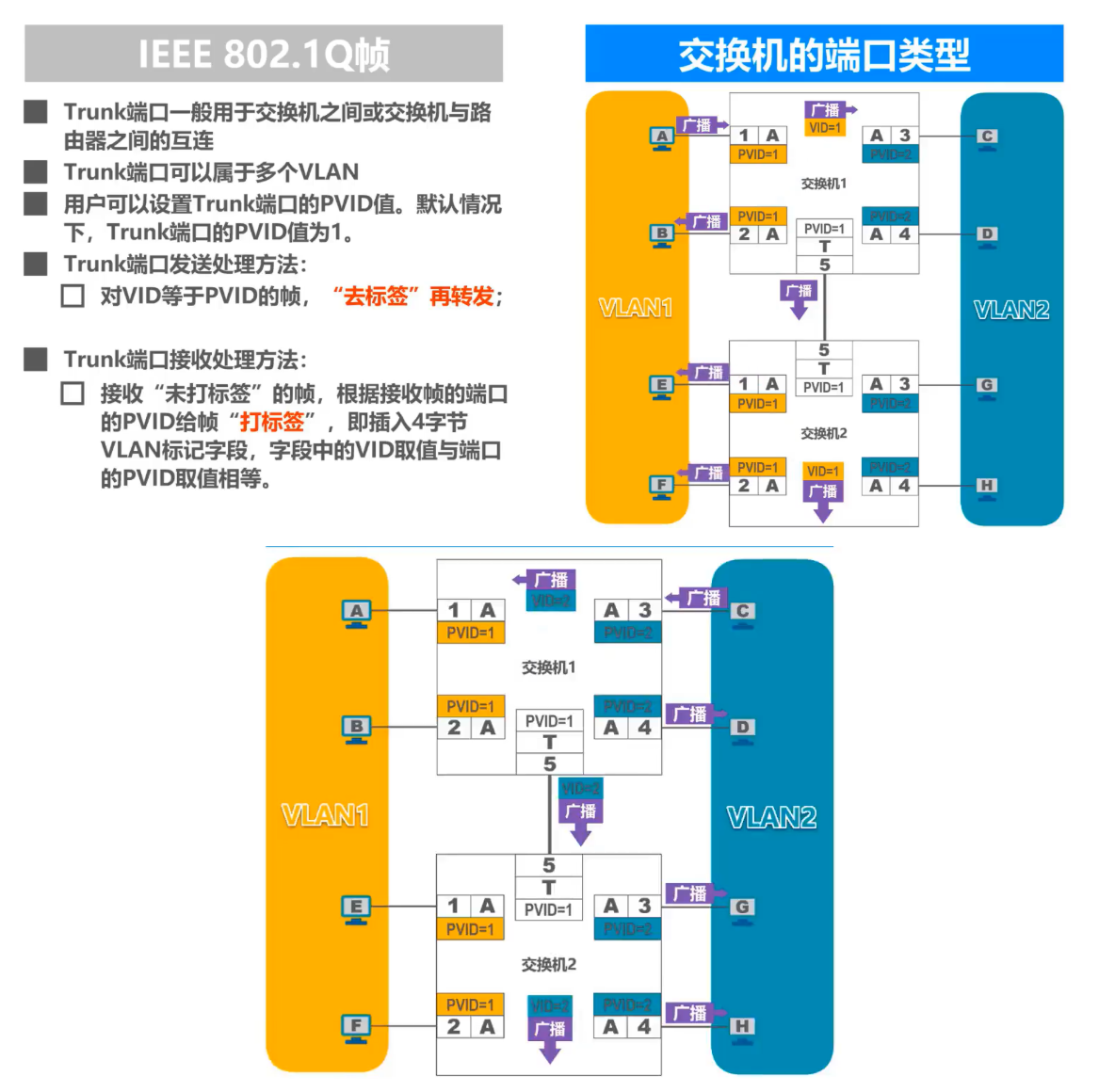

Truck端口
交换机之间或交换机与路由器之间的互连

小例题

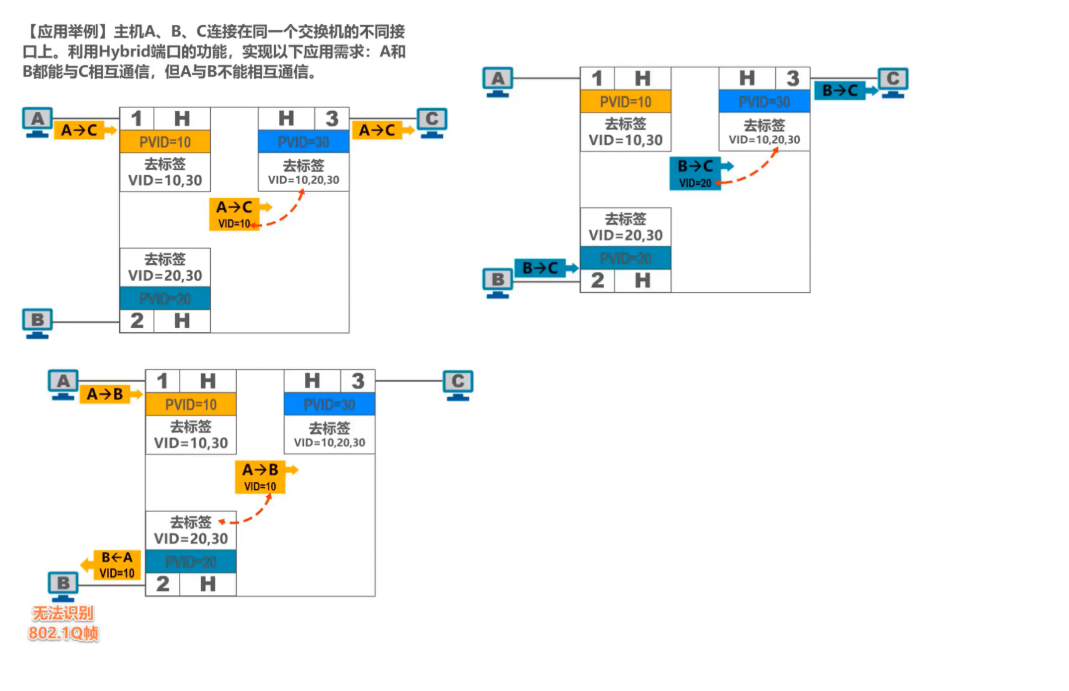

华为交换机私有的Hybrid端口类型
