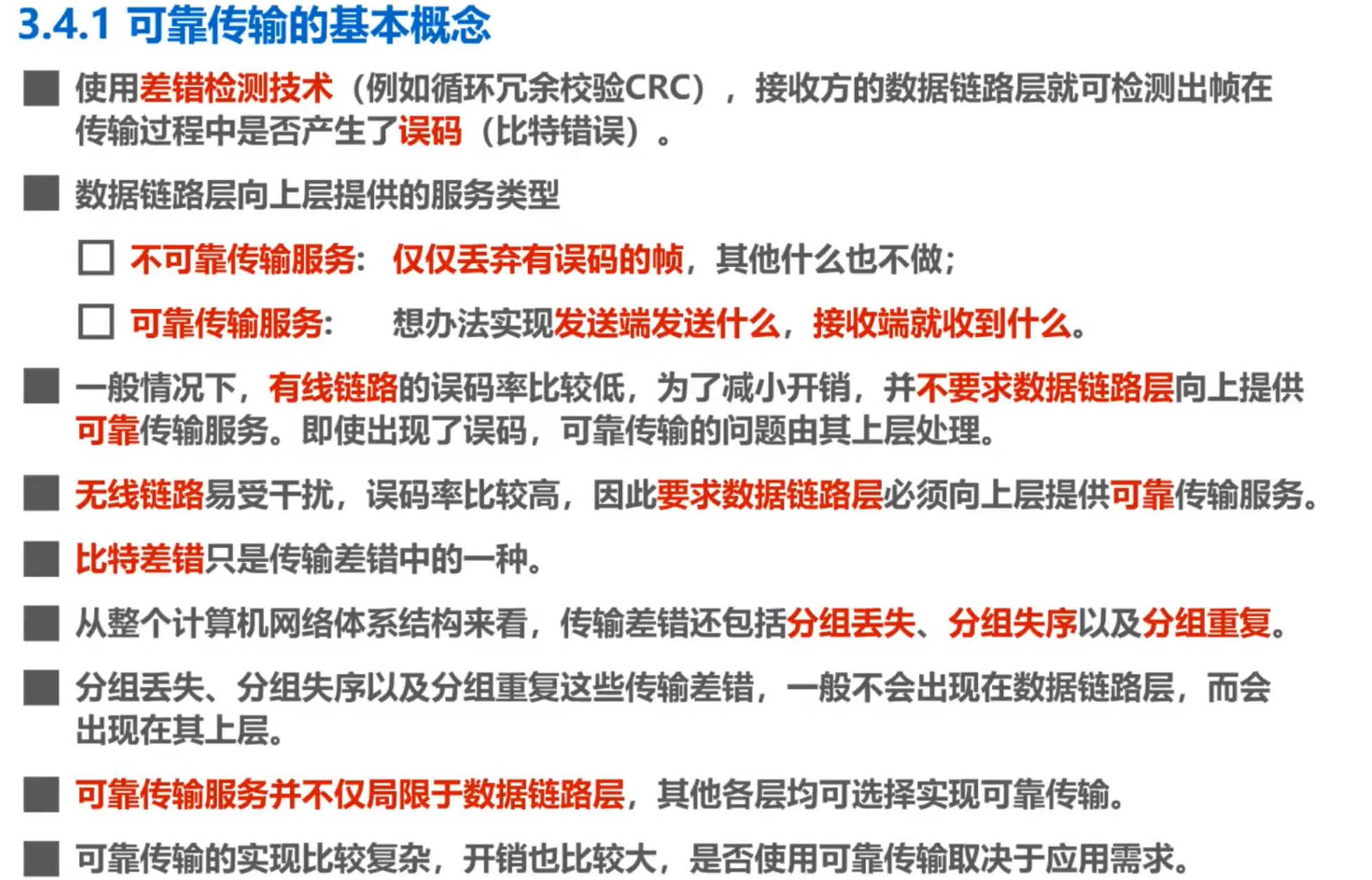

可靠传输的基本概念

  • 使用差错检测技术（例如循环冗余校验CRC) ， 接收方的数据链路层就可检测出帧在传输过程中是否产生了误码（比特错误）
  • 数据链路层向上层提供的服务类型
    • 不可靠传输服务：仅仅丢弃有误码的帧，其他什么也不做
    • 可靠传输服务：想办法实现发送端发送什么，接收端就收到什么
  • 一般情况下， 有线链路的误码率比较低， 为了减小开销， 井不要求数据链路层向上提供 可靠传输服务。 即使出现了误码， 可靠传输的问题由其上层处理。
  • 无线链路易受干扰， 误码率比较高， 因此要求数据链路层必须向上层提供可靠传输服务。


  • 比特差错只是传输差错中的一种
  • 从整个计算机网络体系结构来看， 传输差错还包括分组丢失、 分组失序以及分组重复
  • 分组丢失、 分组失序以及分组重复这些传输差错， 一般不会出现在数据链路层， 而会出现在其上层

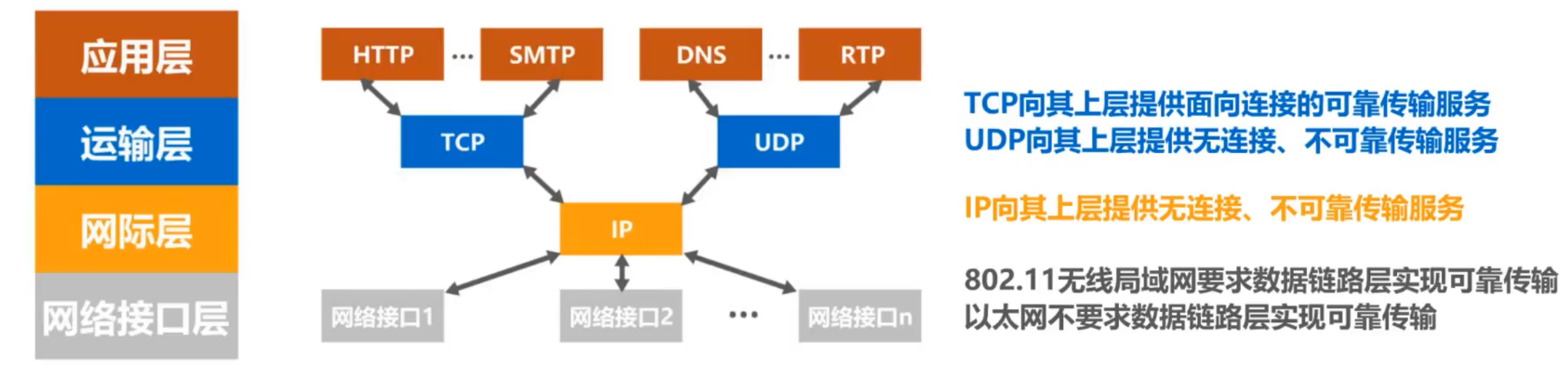

  • 可靠传输服务井不仅局限千数据链路层， 其他各层均可选择实现可靠传输。
  • image.png
  • 可靠传输的实现比较复杂， 开销也比较大， 是否使用可靠传输取决于应用需求

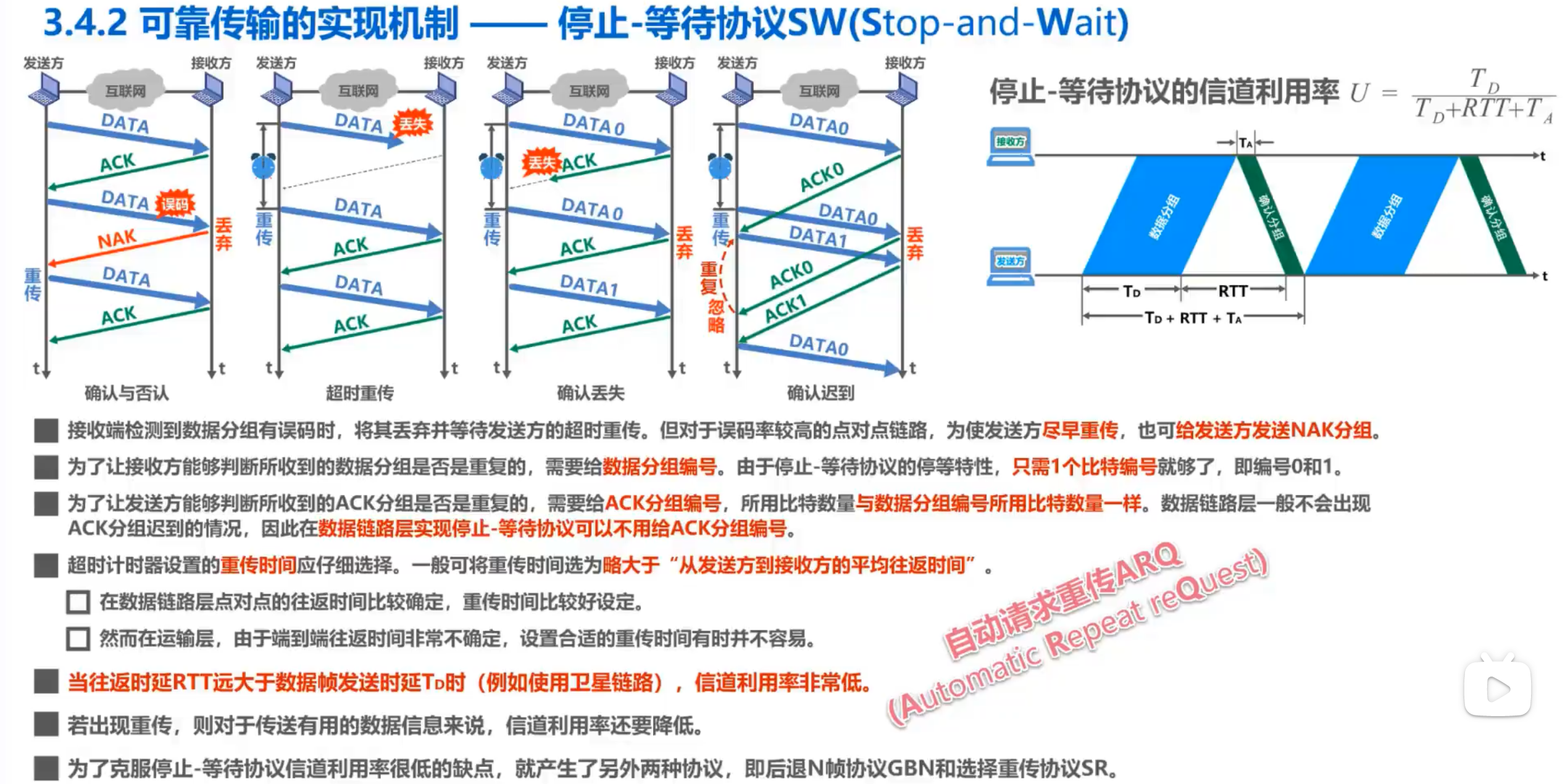

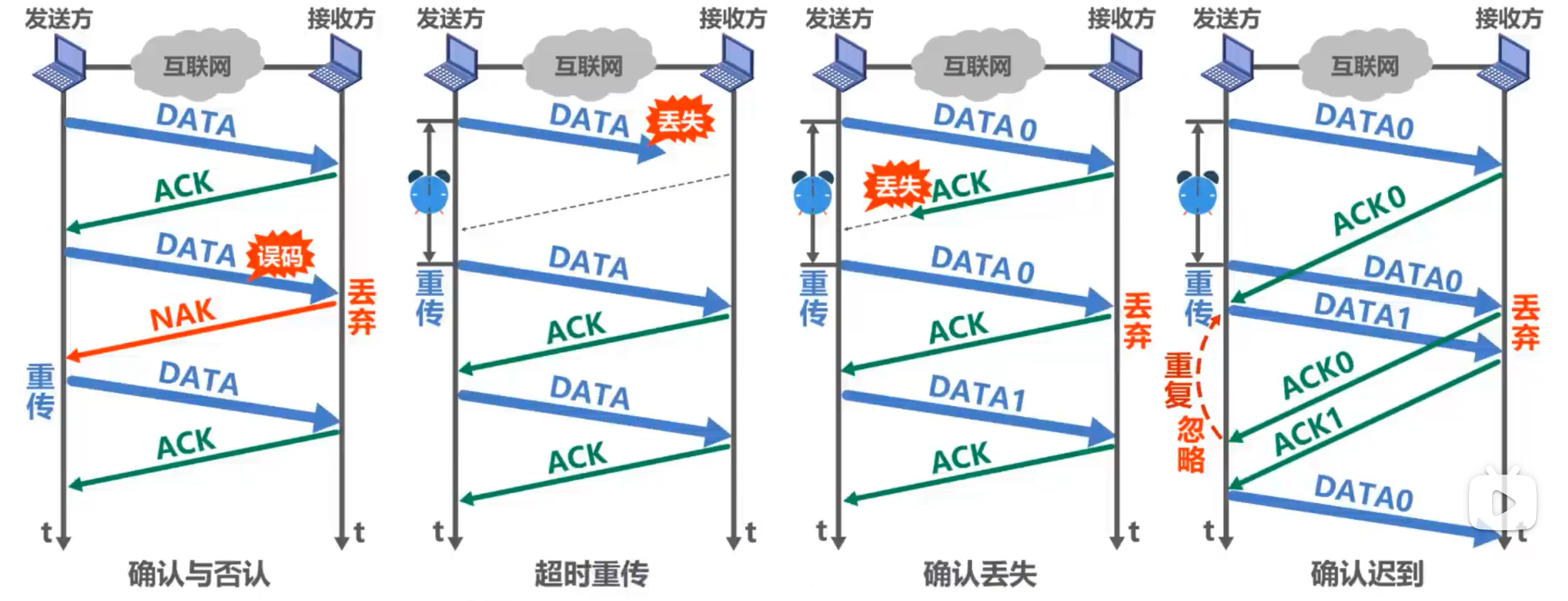

停止-等待协议SW

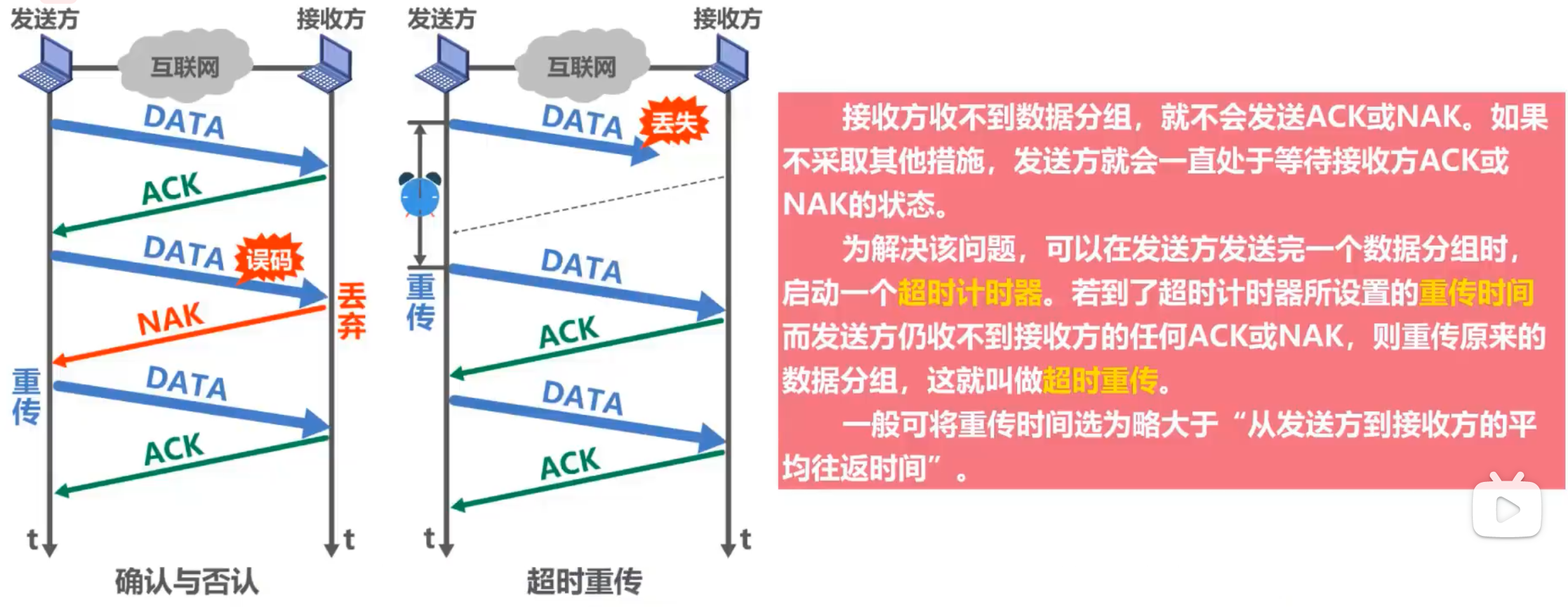

  • 接收端到数据分组有误码时，将其丢弃井等待发送方的超时重传．但对于误码率较高的点对点链路，为使发送方尽早重传， 也可给发送方发送NAK分组
  • 为了让接收方能够判断所收到的数据分组是否是重复的， 需要给数据分组编号。由于停止等待-协议的停等特性，只需1个比特编号就够了，即编号0和1.。
  • 为了让发送方能够判断所收到的ACK分组是否是重复的，需要给ACK分组编号，所用比特数量与数据分组编号所用比特数量一样。数据链路层一般不会出现ACK分组迟到的情况， 因此在数据链路层实现停止-等待协议可以不用给ACK分组编号．
  • 超时计时器设置的重传时间应仔细选择。一般可将重传时间选为略大于 “从发送方到接收方的平均往返时间”
    • 在数据链路层点对点的往返时间比较确定， 重传时间比较好设定
    • 然而在运输层， 由于端到端往返时间非常不确定， 设置合适的重传时间有时井不容易
  • 停止－等待协议的信道利用率
    • image.png
    • image.png
    • 当往返时延RTT远大于数据帧发送时延Td时（例如使用卫星链路），信道利用率非常低
    • 若出现重传，则对于传送有用的数据信息来说，信道利用率还要降低
    • 为了克服停止-等特协议信道利用率很低的缺点，就产生了另外两种协议，即后退N帧协议GBN和选择重传协议SR。

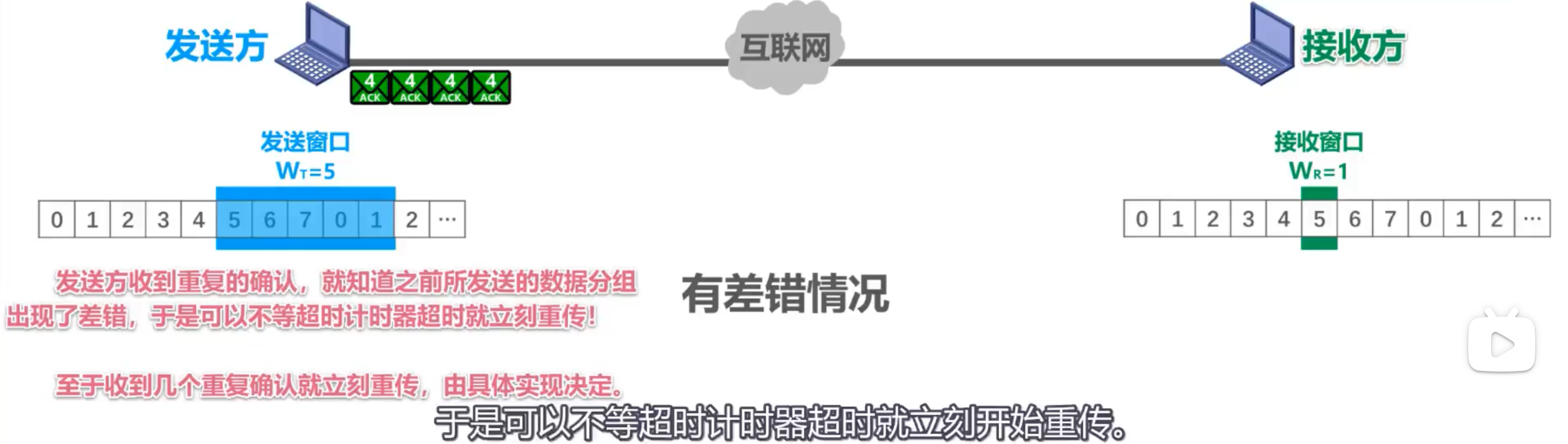

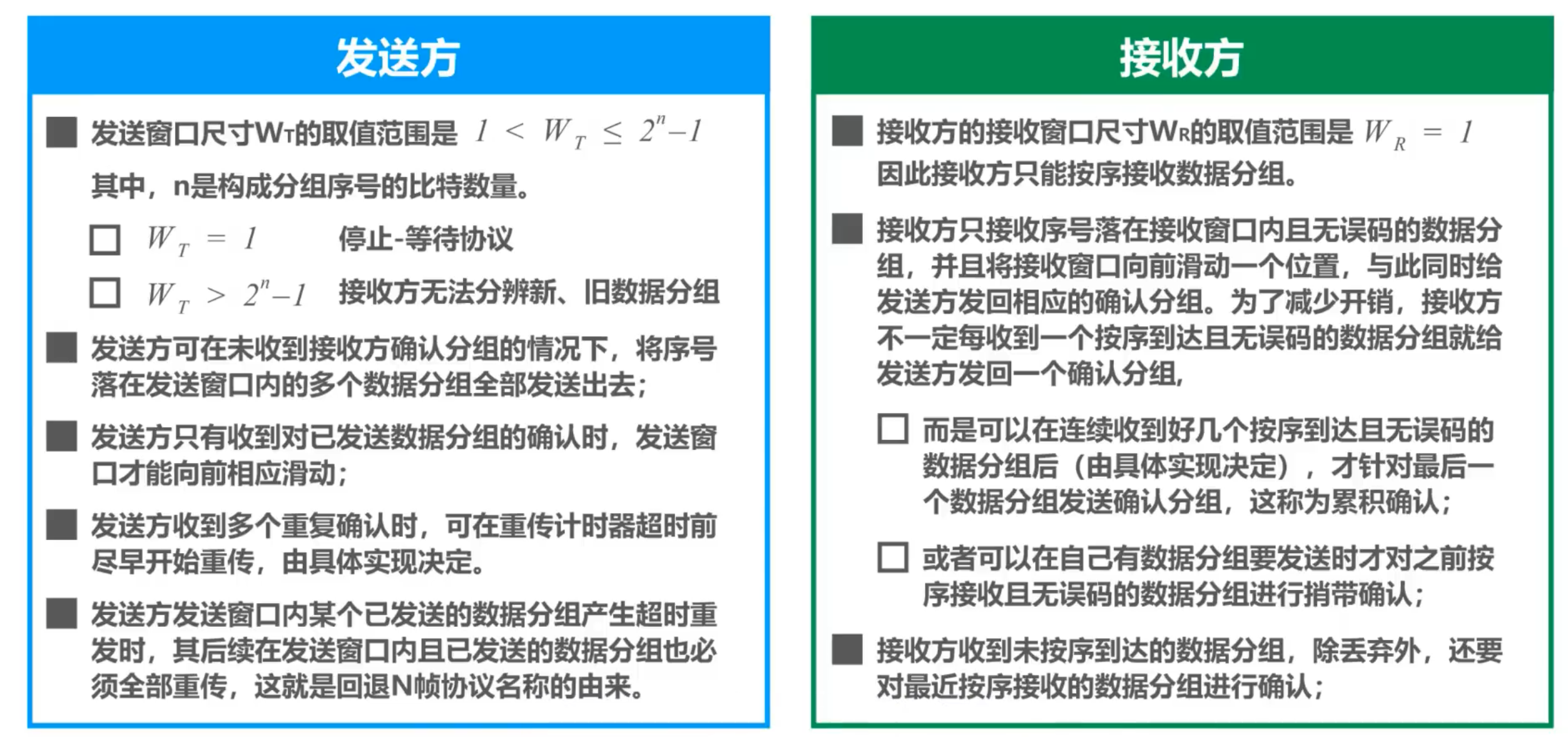

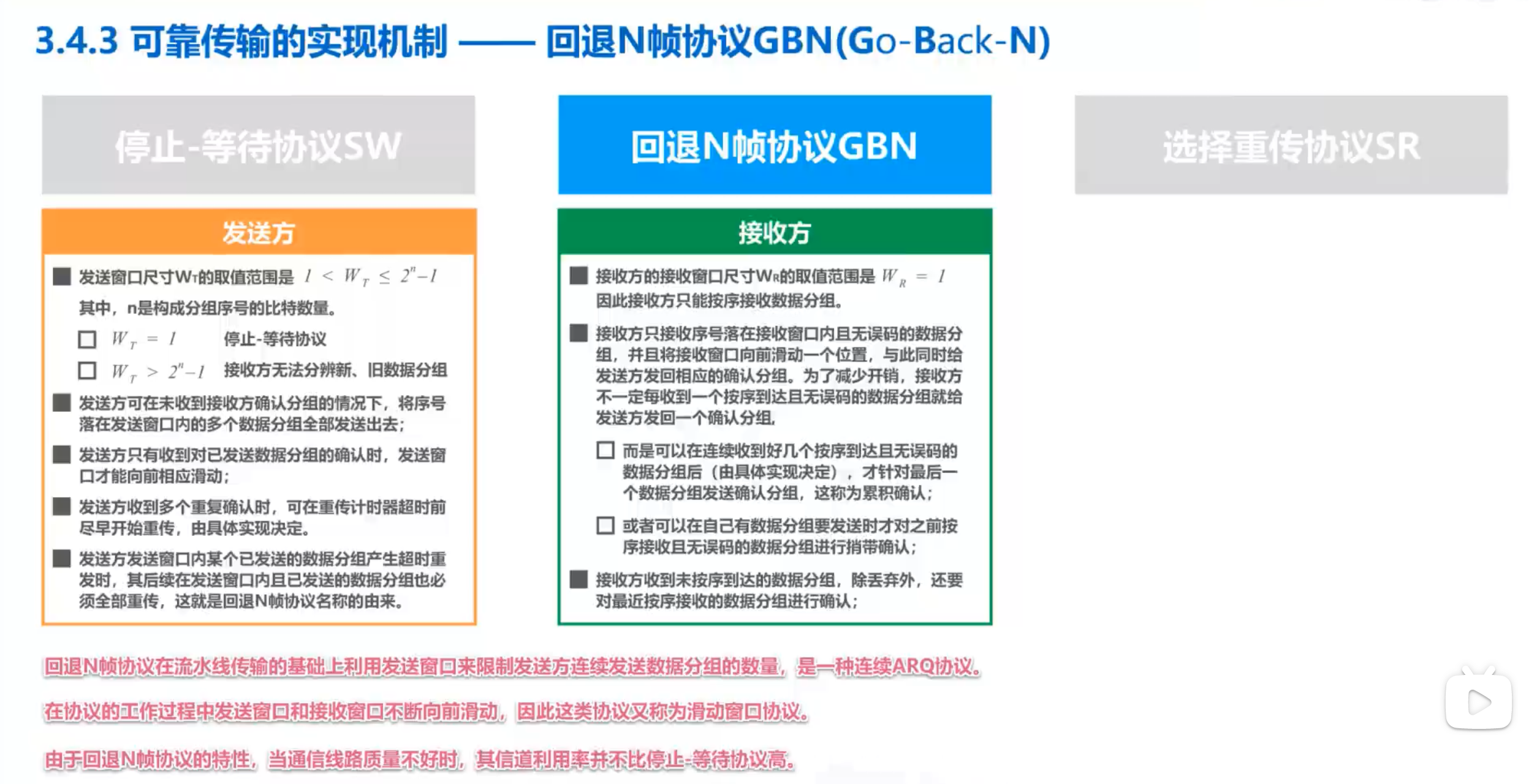

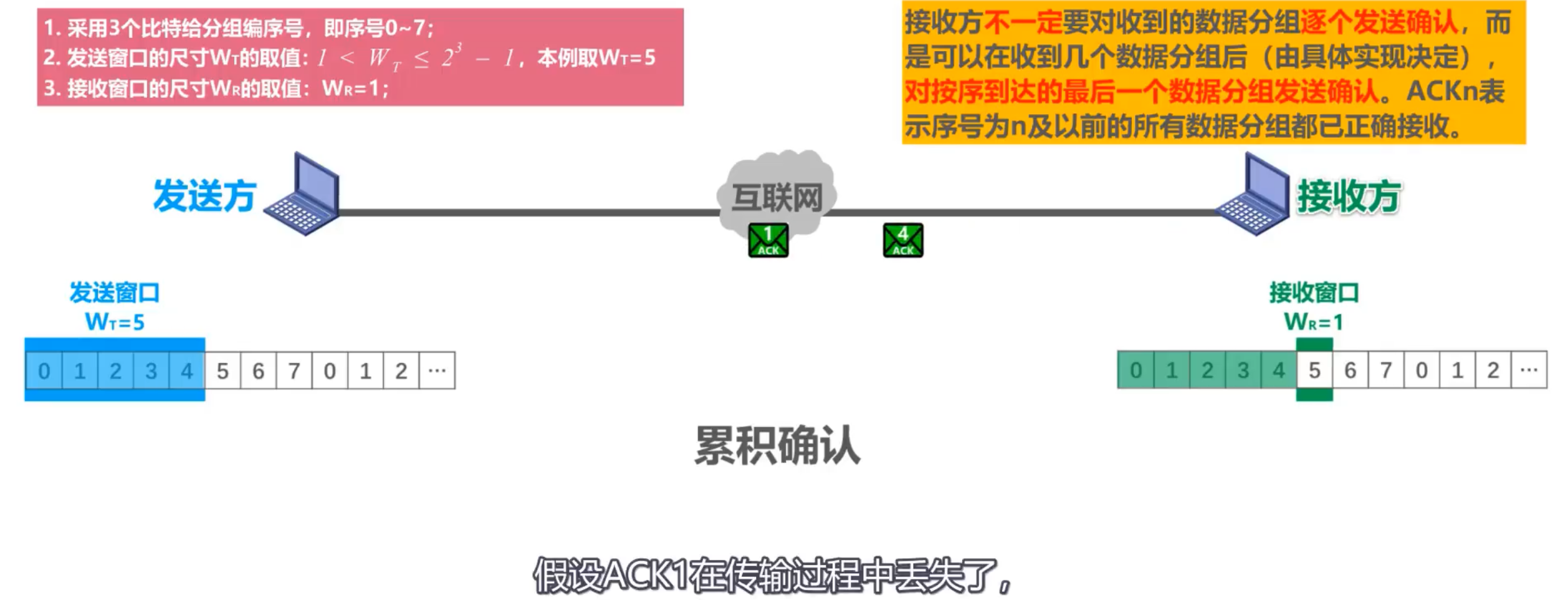

回退N帧协议GBC（Go-Back-N）

5号发送过程出现误码

7号确认信号丢失

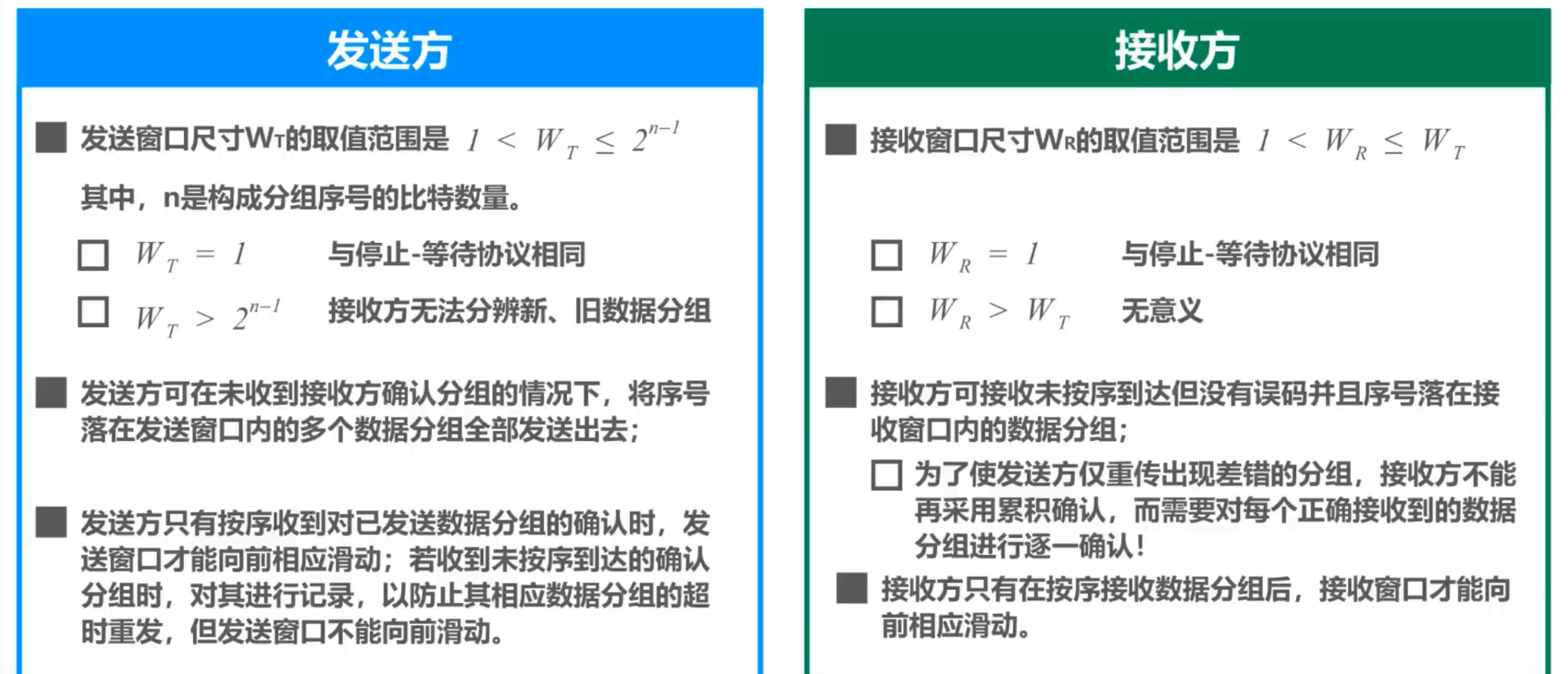

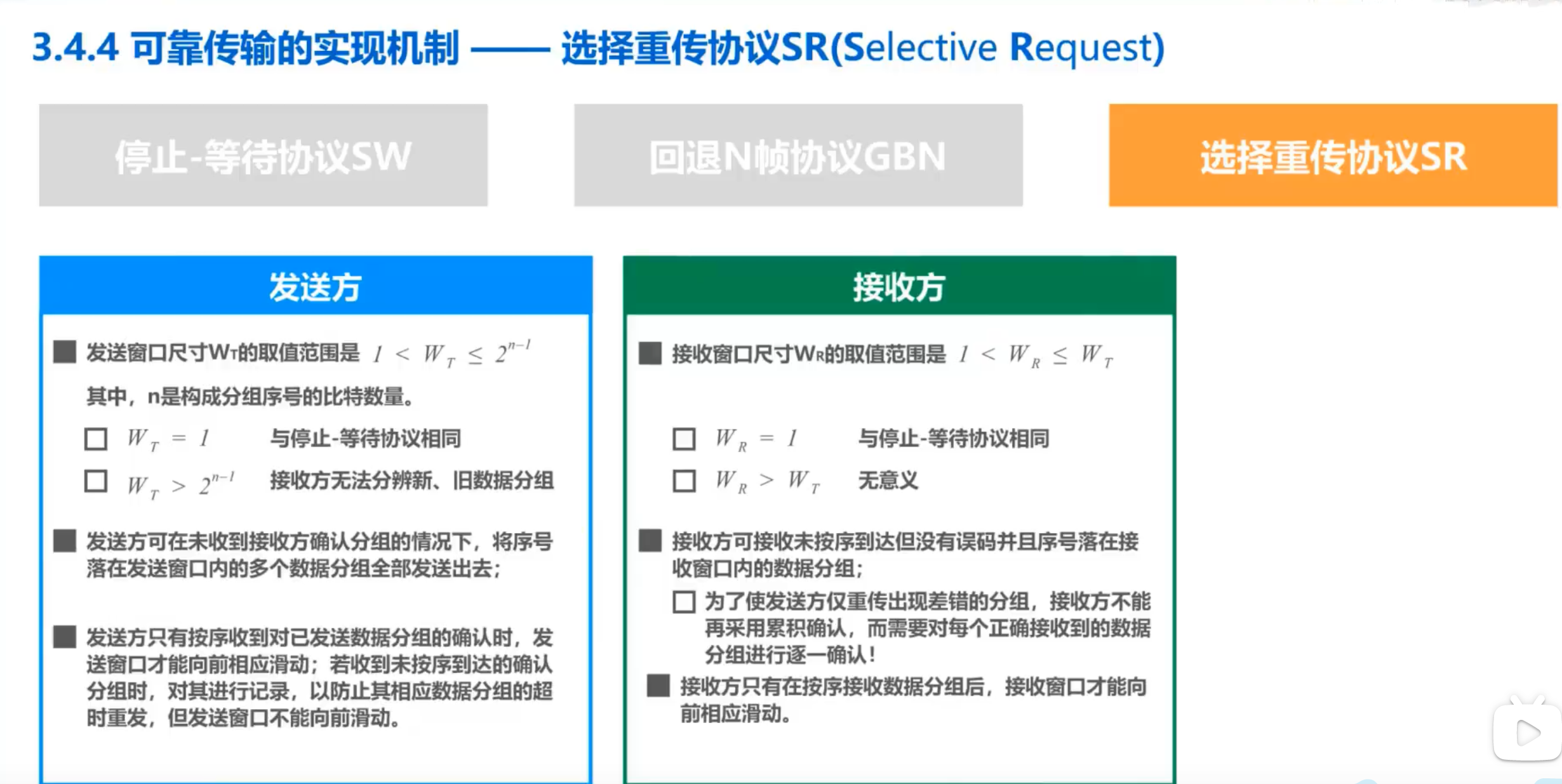

选择重传协议SR

3号收到ACK，发送窗口确认标记，
2号窗口重传计数器超时，重发
4、5号陆续收到反馈、确认标记
