参考项目2-项目介绍

主控：STC8A8K64S4A12
屏幕：1.3寸12864OLED屏，驱动芯片SSD1315
实时时钟：PCF8563
加速度及角速度传感器：LSM6DSM
环境参数传感器：BME280
地磁传感器：LIS3MDL
锂电池充电芯片：XT4054
USB转串口芯片：CH340E
蓝牙模块：CC2640R2F
项目开源地址：https://github.com/ZeekiChen/iWatch
尺寸：
37.8mm x 36.5mm x 10.5mm，厚度仅为1.05厘米!!

功能介绍：
除了最基本的看时间，闹钟功能之外
1.抬腕唤醒，双击屏幕唤醒
2.计步器
3.温度、湿度、压强检测
4.立体声收音机
5.电子指南针
6.蓝牙透传
7.姿态检测
制作过程：

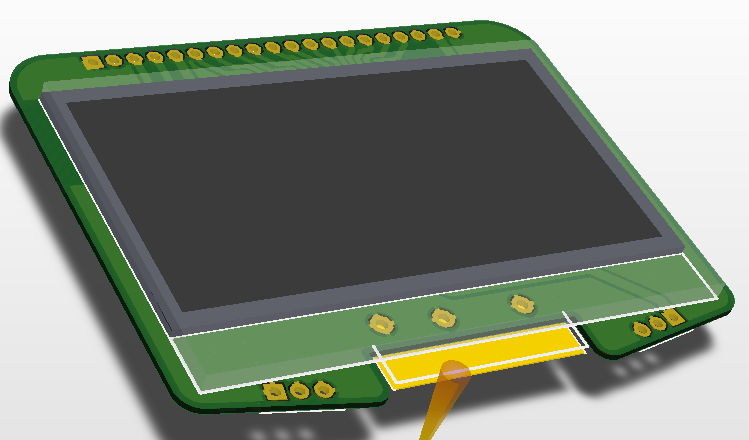

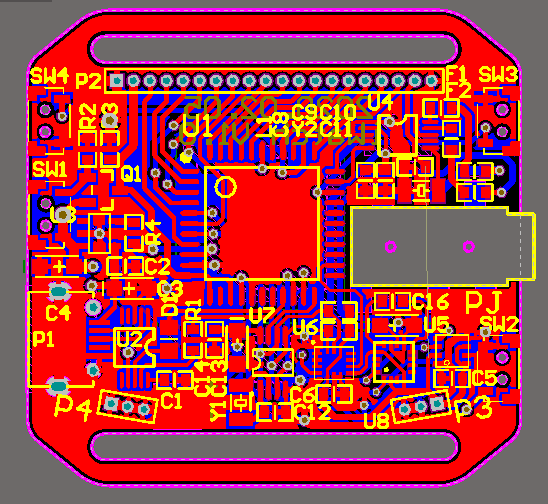

花了大约一周的时间使用AD16画的pcb，双层板板厚1mm

嘉立创5元打的板和50元做的钢网，JLC过年期间照常接单，PCB三天就送到家里来了，钢网慢了两天，不过还是要点个赞

受疫情影响，接下来是漫长的等待元器件的过程。。。。。在这期间先写了一部分程序
有的淘宝卖家不老实，我问好当天发货才下的单，实则一直拖着不发货（其实是还没开工，但是又不想丢这单生意），一怒之下在立创商城购买了元器件，价格稍贵但是不用等

在家里的工作条件比较简陋。。。。工具也缺

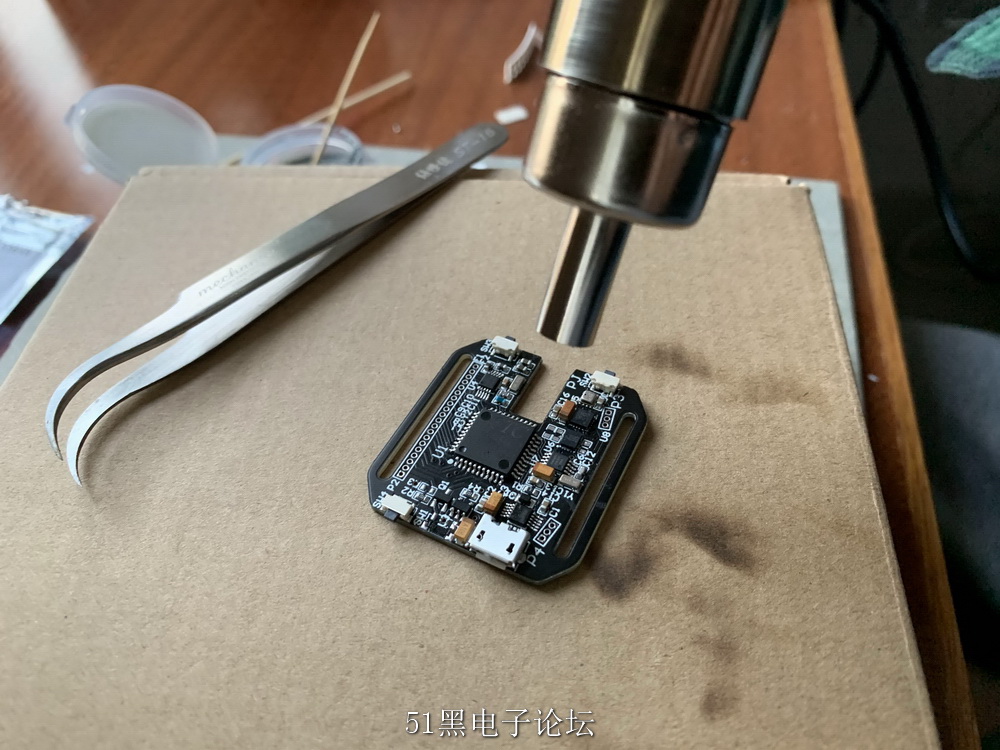

谊华的焊台以及维修佬的助焊剂和低温锡膏

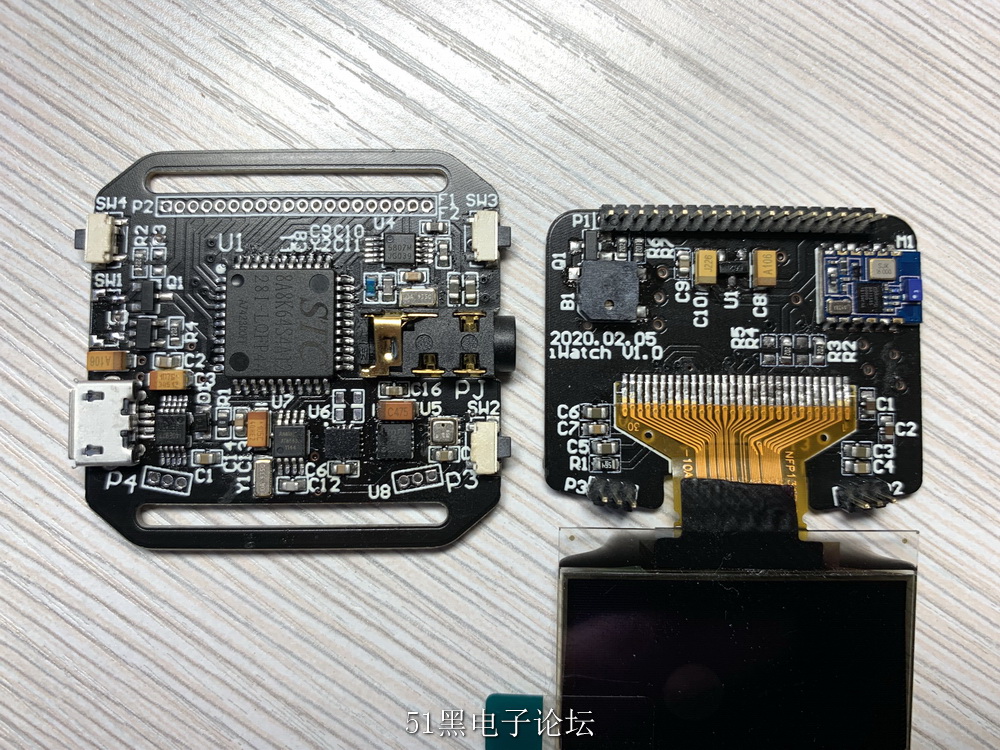

焊接完成！

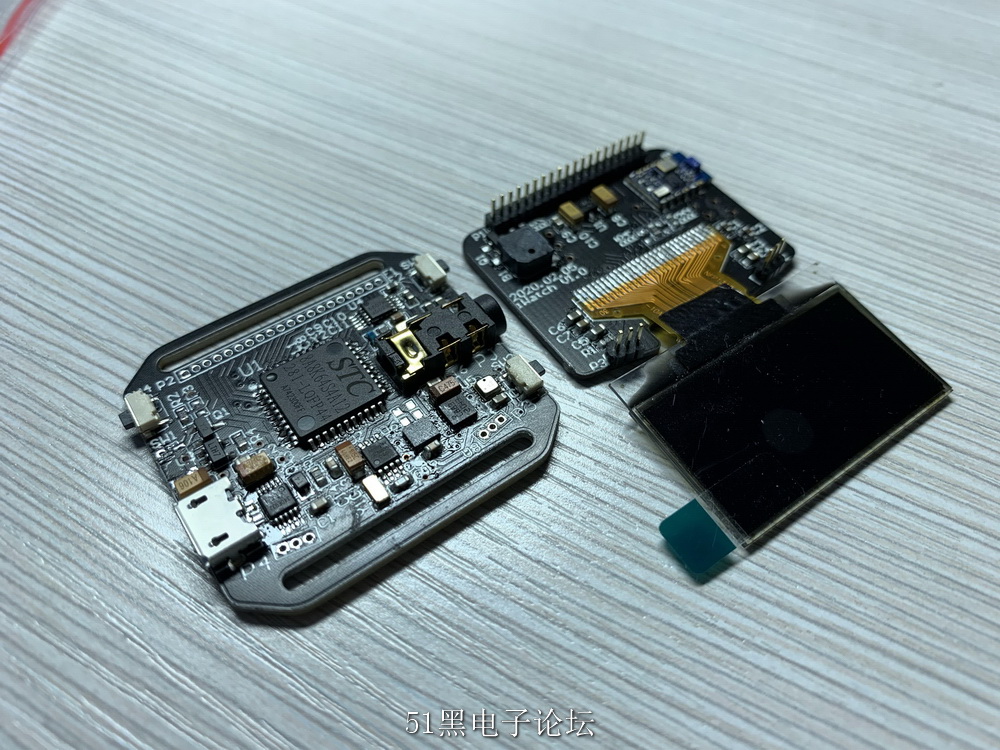

手表的结构为两层PCB层叠，上下层之间通过1.27mm间距的排针连接，PCB布局的时候在元器件的布局上做了特殊设计，为了尽可能的减少厚度
底板尺寸为37.8mm x 36.5mm ，顶板尺寸为35mm x 27.5mm

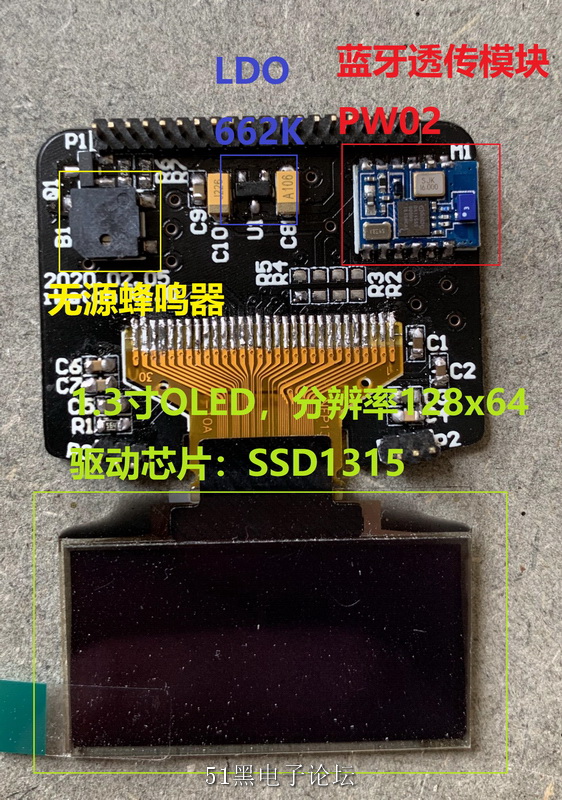

OLED屏幕与MCU使用8位并口连接，为了提高屏幕刷新率实现流畅的动画效果
RTC，磁力计，6轴陀螺仪以及环境参数传感器均为IIC器件，使用单片机的硬件IIC引脚连接，外接2k上拉电阻。
另外收音机芯片使用IIC的复用引脚连接
其中ST的传感器LSM6DSM提供了丰富的功能，计步器，抬腕识别，单、双击识别，自由落体检测，静态动态识别等等，这些丰富的功能经过简单的配置便可独立于MCU工作，并可产生中断，而且工作时功耗极低。
功耗：
电池使用200mAh的锂电，尺寸30mm x 25mm x 3mm

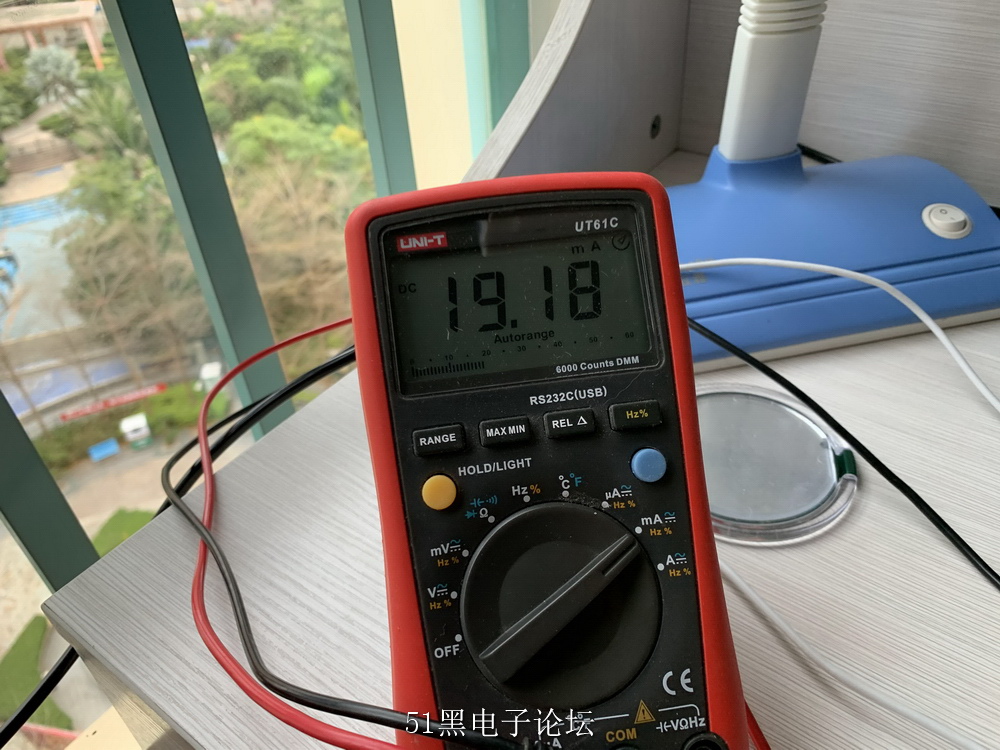

正常点亮，时间显示界面：
19.18mA
OLED点亮的像素越多，电流越大
单片机仍在运行，屏幕熄灭：
8.78mA
单片机掉电模式，陀螺仪仍在工作，此时可抬腕唤醒或双击屏幕唤醒设备：
224uA
在这个模式下理论可以待机37天
单片机掉电模式，所有传感器停止工作：
40uA

单片机掉电模式消耗电流：1.6uA，
LDO空载消耗电流：8uA，
其他所有芯片睡眠模式消耗电流：10.39uA

原帖：http://www.51hei.com/bbs/dpj-181055-1.html
B站：https://www.bilibili.com/video/BV11T4y1K7Li
