:::info 视频演示 https://www.bilibili.com/video/BV1Xh411b7dM/ :::

架构


  • Prometheus Server 用于定时抓取数据指标(metrics)、存储时间序列数据(TSDB)
  • Jobs/exporte 收集被监控端数据并暴露指标给Prometheus
  • Pushgateway 监控端的数据会用push的方式主动传给此组件，随后被Prometheus 服务定时pull此组件数据即可
  • Alertmanager 报警组件，可以通过邮箱、微信等方式
  • Web UI 用于多样的UI展示，一般为Grafana
  • 还有一些例如配置自动发现目标的小组件和后端存储组件

    部署

    创建 grafana 存储目录

    1. # 因为grafana用户会在这个目录写入文件，直接设置777权限
    2. mkdir ./prom_grafana && cd prom_grafana
    3. mkdir -p ./grafana-storage && chmod 777 -R ./grafana-storage

    docker-compose.yml

    1. version: "3.7"
    2. services:
    3. prom:
    4.  image: prom/prometheus
    5.  container_name: prom
    6.  restart: always
    7.  privileged: true
    8.  environment:
    9.    TZ: "Asia/Shanghai"
    10.  ports:
    11.    - "9090:9090"
    12.  # 执行 docker cp prom:/etc/prometheus/prometheus.yml ./ 后打开volumes
    13.  # volumes:
    14.    # - ./prometheus.yml:/etc/prometheus/prometheus.yml
    15. grafana:
    16.  image: grafana/grafana
    17.  container_name: grafana
    18.  restart: always
    19.  privileged: true
    20.  environment:
    21.    TZ: "Asia/Shanghai"
    22.    GF_FEATURE_TOGGLES_ENABLE: "ngalert" # 此选项，开启alert 8特性，默认没开启
    23.    # pending 为 webhook 提供图片渲染
    24.    GF_RENDERING_SERVER_URL: http://renderer:8081/render
    25.    GF_RENDERING_CALLBACK_URL: http://grafana:3000/
    26.    GF_LOG_FILTERS: rendering:debug
    27.  ports:
    28.      # 3000 与 gitee 冲突，改用 3030
    29.    - "3030:3000"
    30.  volumes:
    31.    - ./grafana-storage:/var/lib/grafana
    32.    # 执行 docker cp grafana:/etc/grafana/grafana.ini ./ 后添加此行
    33.    # - ./grafana.ini:/etc/grafana/grafana.ini
    34.  depends_on:
    35.    - prom
    36.    - renderer
    37. renderer:
    38.  image: grafana/grafana-image-renderer:latest
    39.  container_name: renderer
    40.  restart: always
    41.  privileged: true
    42.  environment:
    43.    TZ: "Asia/Shanghai"
    44. networks:
    45. default:
    46.  external:
    47.    name: jcbnet

    修改 docker-compose

    1. docker-compose up -d
    2. # 启动完成后,做如下操作,实现配置持久化
    3. docker cp prom:/etc/prometheus/prometheus.yml ./
    4. docker cp grafana:/etc/grafana/grafana.ini ./
    5. sed -i "s/# volumes/volumes/g" docker-compose.yml
    6. sed -i "s/# - .\/prometheus.yml/- .\/prometheus.yml/g" docker-compose.yml
    7. sed -i "s/# - .\/grafana.ini/- .\/grafana.ini/g" docker-compose.yml
    8. docker-compose up -d

    修改 promethues.yml

    1. # scrape_configs: 添加 grafana 支持
    2. - job_name: 'grafana'
    3.  static_configs:
    4.  - targets: ['grafana:3000']

    配置生效

    1. docker restart prom

    prometheus

    界面

    http://${IP}:9090


grafana

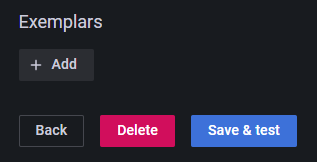

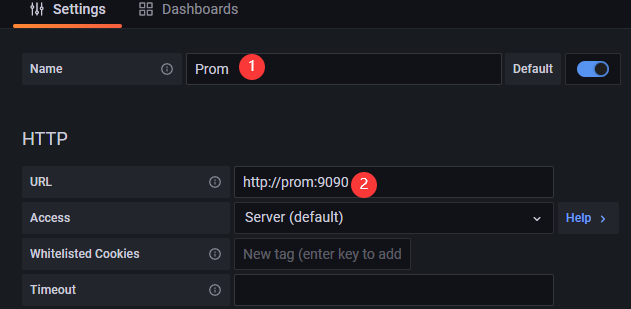

添加 promethues 源

http://${IP}:3000 默认密码: admin/admin


导入模板


资源

prometheus export 下载


grafana模板下载
