存储器分段

1.什么是地址？

CPU访问内存时要给出内存单元的地址（内存地址），每个内存单元都有一个唯一的地址，称之为物理地址。
另外：
CPU访问内存单元时要给出内存单元的地址。所有的内存单元构成的存储空间是一个一维的线性空间。
每一个内存单元在这个空间中都有唯一的地址，这个唯一的地址称为物理地址。
另外，在80X86的范畴内：
80x86 按字节编址：每一个字节单元给予一个唯一的编号即存储器地址，称为物理地址。地址从0开始编号，顺序地每次加1，因此存储器的物理地址空间呈线性增长。
在机器里，地址也是用二进制数来表示的，无符号整数，书写格式为十六进制数

2.为什么要分段？

以80x86来举例：
因为80x86CPU提供的地址线为20根，所以寻址空间可达2的20次方个，也就是1MB的大小，用5位16进制的数码表示范围为00000H~FFFFFH。
然而，80x86CPU的地址寄存器（BX,BP,SP,SI,DI,IP,CS,DS,ES,SS）都是16位的，如果直接从这些寄存器中发出信号，那么寻址空间只能达到2的16次方，也就是64KB。
只能标识00000H~0FFFFH个地址，剩下的10000H~FFFFFH个地址是无法访问的，因此我们要对内存进行分段。

3.怎么分段？

以16位结构的CPU举例

16位结构描述了一个CPU具有以下几个方面特征：
1、运算器一次最多可以处理16位的数据。
2、寄存器的最大宽度为16位。
3、寄存器和运算器之间的通路是16位的。

  1.   将存储器划分为若干个逻辑段，每段最大64K个字节单元。逻辑段的大小可变，每段最少16个字节单元，也可以100个，1000个等等。意思就是对包间进行分组，每组最多64K个包间，最少16个包间。<br />        这样，段内单元的地址可用4个16进制的数码表示，称为偏移地址。也就是说，在每组包间中，每个包间的房间门牌号用4位16进制数表示，该组的房间门牌号就叫做偏移地址。在这里需要注意一个问题，是该组的房间门牌号，必须是该组的房间门牌号。先记住这个，下面会详细地讲。
  3.     这里回到刚刚讲的00000H～FFFFFH（包间门牌号），这些门牌号（地址）是物理地址
  • 8086/8088 CPU有20根地址线
  • 直接寻址的物理地址空间为1M字节，0-存储器分段和地址 - 图1
  • 存储单元以字节为单位
  • 范围是00000H至FFFFFH

8086/8088 CPU的寄存器都是16位
传输地址时显然一次只能传输16位有效地址，也就是只足够访问64K字节地址空间。
为了实现寻址1M字节物理空间，8086/8088引入了分段的概念。

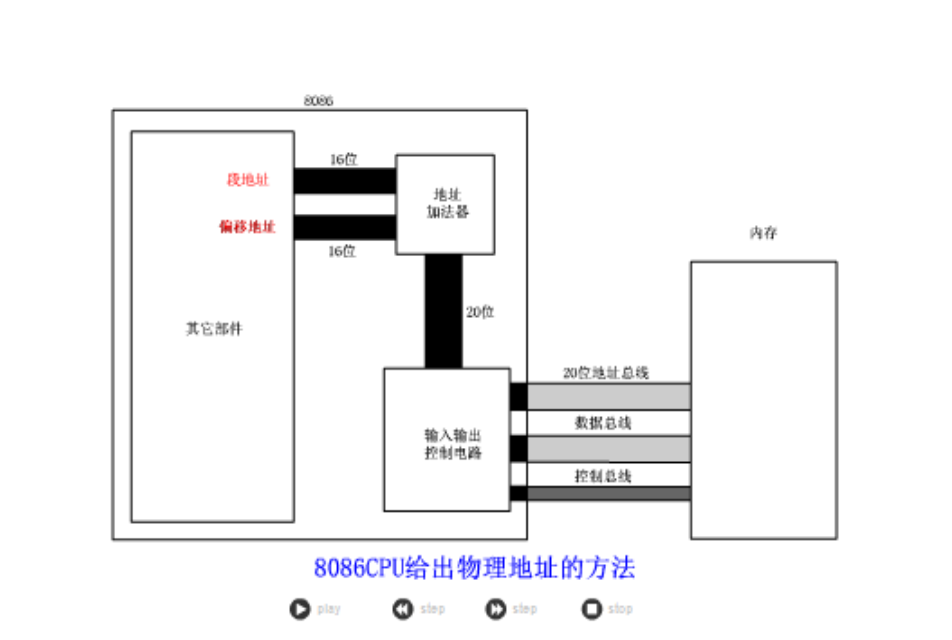

地址加法器合成物理地址的方法：

物理地址=段地址×16+偏移地址

地址

·8086/8088的地址总线20位：
可访问的字节单元地址范围为 0 0000H～F FFFF H；
· 80286的地址总线24位：
可访问的地址范围为 00 0000H～FF FFFF H；
· 80386/80486和Pentium地址总线32位：
地址范围为 0000 0000H～FFFF FFFF H；
· Pentium Pro和PⅡ地址总线36位：
地址范围为 0 0000 0000H～F FFFF FFFF H。

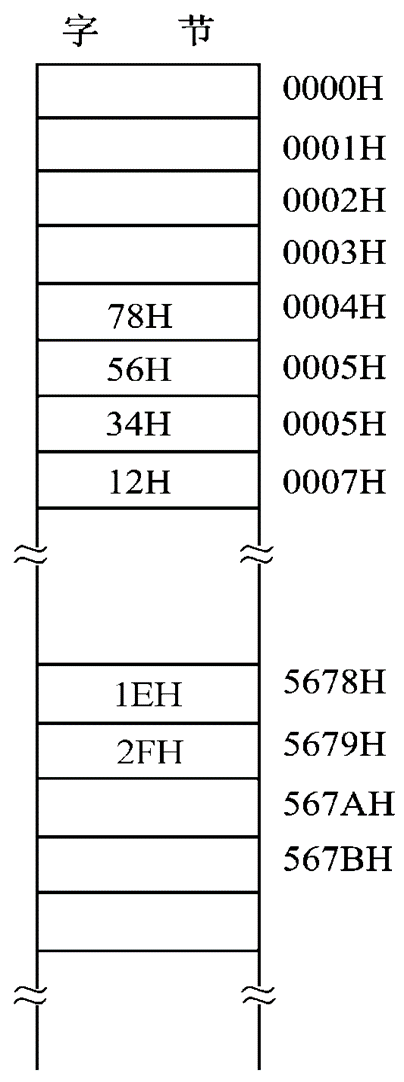

一个存储单元中存放的信息称为该存储单元的内容，下图表示了存储器里存放信息的情况。
0004H号字节单元中存放的信息为78H，表示为：
（0004H）=78H
两个字节单元就构成了一个字单元，字单元的地址采用它的低地址来表示。右图中0004H字单元的内容为5678H，表示为
（0004H）= 5678H
双字单元的地址由其最低字节的地址指定，因此0004H双字单元的内容为：
（0004H）=12345678H。
