Node脚本

可以存在于 NodeCanvas Graph 中的所有节点的基类

重要属性以及方法

Status枚举

节点状态

Status Execute()

频繁(间隔)调用，运转节点

Status OnExecute(）

子类覆写这个方法，定义节点功能(Action节点的功能实现)。用于启动 Graph 的 Agent 和 Blackboard 被传播

Graph脚本

这是 NodeCanvas 和图形的基类和主类。所有的图形系统都是从这个派生的

重要属性以及方法

UpdateMode枚举

Graph的更新模式（参见“StartGraph”），Behavior Tree Owner 面板的UpdateMode

void UpdateGraph()

更新图表。通常，这由 MonoManager 更新，因为在 StartGraph（在Graph脚本下） 时，此方法已注册以由 GraphOwner 更新。
startGraph 时 将UpdateGraph发送给MonoManager 管理

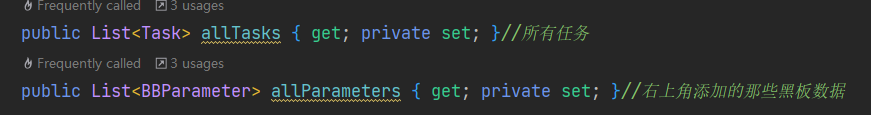

graphSource属性

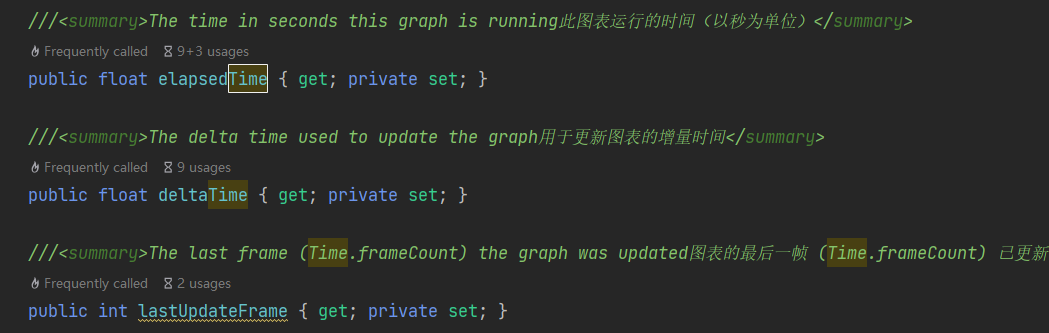

计时数据


GraphSource脚本

实际的图形数据，Unity/Json 混合序列化，这里实例化一个用于存数据

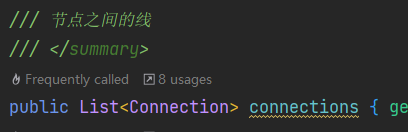

connections属性

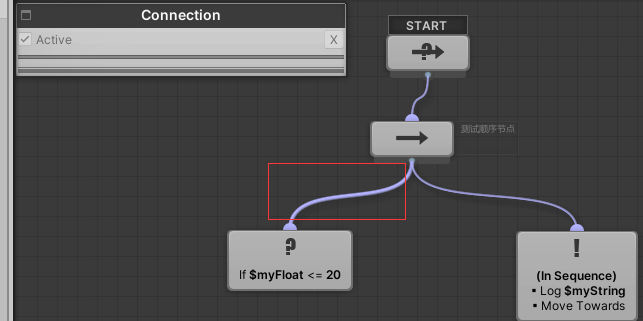

可以通过取消勾选，断掉运行

ActionNode脚本

ActionNode.cs调用的OnExecute其实是ActionTask的Execute

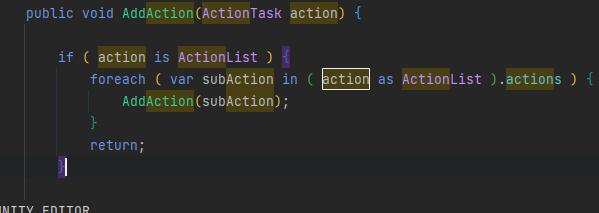

image.png这里的_action的值其实是赋值的ActionList，相当于父类装子类，所以Action节点能增加多个task组件

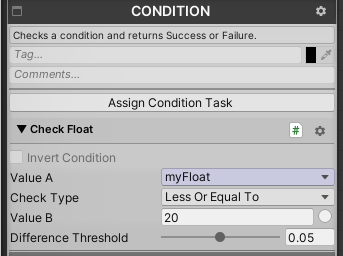

ConditionTask 和 ActionTask都继承Task

用于添加任务，任务能累加（因为他俩有List子类，如ActionList）

ActionList脚本

用于存储多个ActionTask

ActionsExecutionMode枚举

将task组件的执行顺序进行操作，并行或者顺序执行。这里可以做文章，以后对Action节点进行修改，添加一个
ConditionTask在Actiontask里头，避免 Squence + Condition + Action的组合。

任务组件

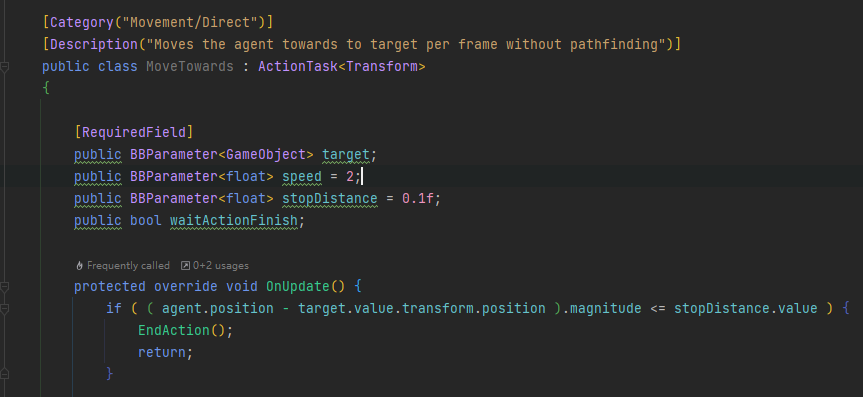

任务组件编写

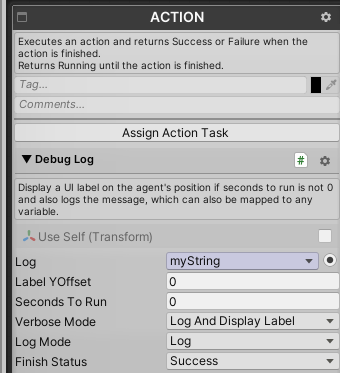

ActionTask：Action节点的核心，如果需要一个自定义task组件，需要继承ActionTask
有些组件的waitAction 其实就是锁死EndAction（）；

装饰节点用法

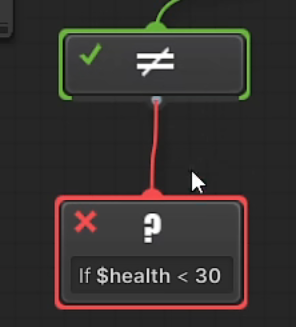

image.pngInvert 装饰节点 返回Success的Action变为

动态添加Task

先靠Tag找到当前Action或者其他节点，然后自己加task
