设计模式七大原则
- 单一职责原则
- 接口隔离原则
- 依赖倒转(倒置)原则
- 里氏替换原则
- 开闭原则
- 迪米特法则
- 合成复用原则

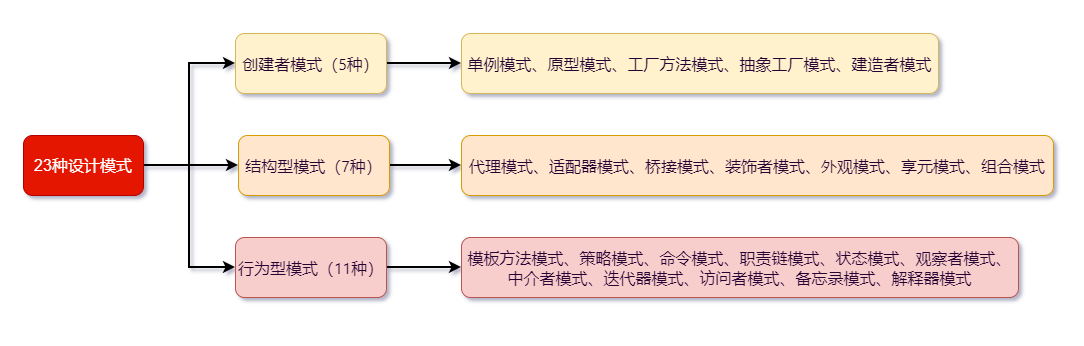

23设计模式
UML图
UML图-Unified Modeling Language：统一建模语言，又称标准建模语言。是用来对软件密集系统进行可视化建模的一种语言。它的特点是简单、统一、图形化、能表达软件设计中的动态与静态信息。
图形和语言相比的优势是：文字的准确性高，能够表达清晰，有很大的信息量，更加具体；而图形能够展现出个性，可视化，看起来一目了然，而且简约快捷。
UML 从目标系统的不同角度出发，定义了用例图、类图、对象图、状态图、活动图、时序图、协作图、构件图、部署图等 9 种图。
类图
类图(Class diagram)是显示了模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。类图不显示暂时性的信息。类图是面向对象建模的主要组成部分
—————————————————————————手动分割线—————————————————————————
上面说了一大堆也没有用，不如直接看图理解的快！
类的表示方法
在UML类图中，类使用包含类名、属性(field) 和方法(method) 且带有分割线的矩形来表示，比如下图表示一个Student类，它包含name,age和homeAddress这3个属性，以及study()方法。
学生类
属性/方法名称前加的加号和减号表示了这个属性/方法的可见性，UML类图中表示可见性的符号有三种：
属性的完整表示方式是： 可见性（+、-、#） 名称 ：类型 = 缺省值（如果有初始化值就写上）
方法的完整表示方式是： 可见性（+、-、#） 名称(参数列表) ： 返回类型
方法表示
类与类之间关系
关联关系
1、单向关联

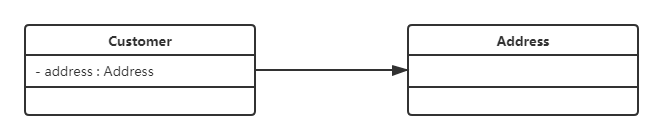

在UML类图中单向关联用一个带箭头的实线表示。上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现
2、双向关联
从上图中我们很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。

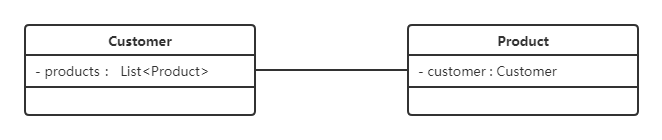

在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Customer类中维护一个List
3、自关联

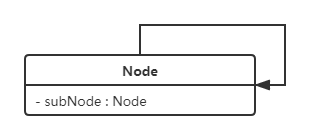

自关联在UML类图中用一个带有箭头且指向自身的线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是“自己包含自己”
聚合关系
聚合关系是关联关系的一种，是强关联关系，是整体和部分之间的关系

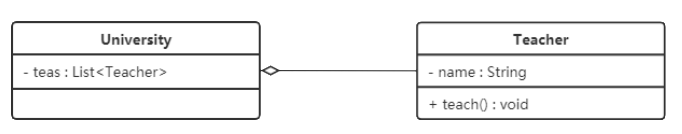

大学和教师的关系图
聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。
在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。
组合关系
组合表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系

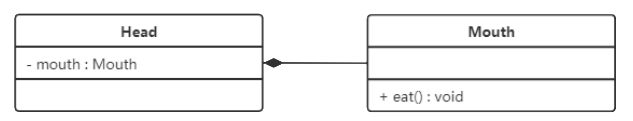

头和嘴的关系图
在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。
在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体.
依赖关系
依赖关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联

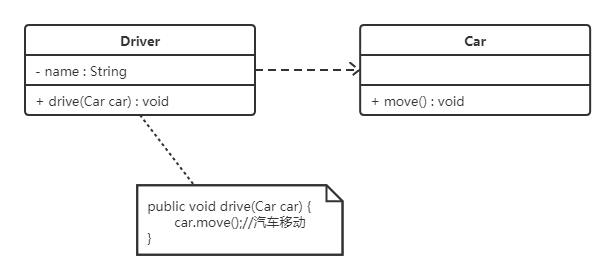

司机和汽车的关系图
在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。
在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。
泛化关系
泛化关系就是继承关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系

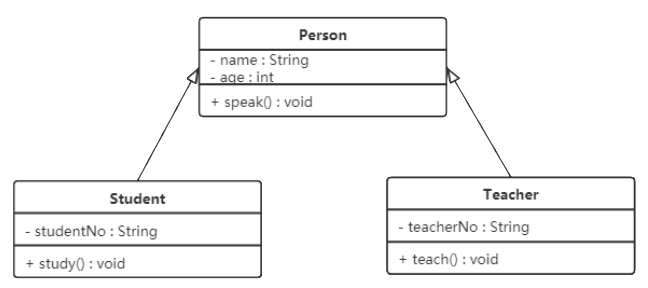

Student 类和 Teacher 类都是 Person 类的子类
在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。
实现关系
实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作

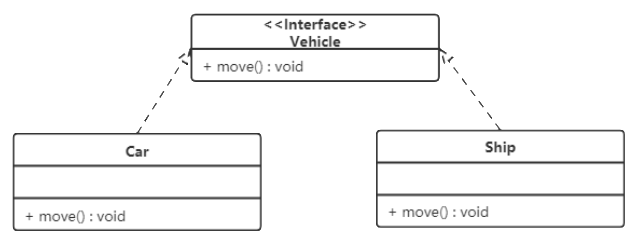

汽车和船实现了交通工具类图
在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。
