输入和输出

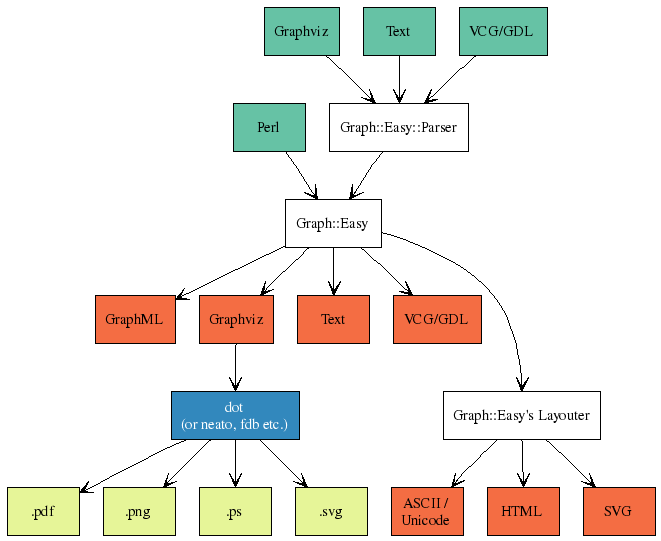

下图是Graph::Easy的概要图，输入是绿色，直接输出是橘黄色，白色是组成节点。黄色的节点是使用第三方模块支持的格式输出。

输入和输出 - 图1

有很多种方式创建Graph::Easy内部支持的数据结构：

  • 使用交互式编辑器（没有实现）
  • 使用Graph::Easy能理解的文本格式（graphviz, VCG, GDL, Graph::Easy)然后使用命令行工具graph-easy来解析并产生输出（这个工具会和模块一起安装）
  • 直接写perl代码

下面是一点使用perl代码的例子：

  1. use strict;
  2. use Graph::Easy;
  4. my $graph = Graph::Easy->new();
  6. $graph->add_edge('Bonn', 'Berlin');
  7. $graph->add_edge('Berlin', 'Bonn', 'train' );

相应的文本描述如下：

  1. [ Berlin ] -- train --> [ Bonn ]
  2. [ Bonn ] --> [ Berlin ]

如你所见，使用文本描述更加简洁。当然，使用文本然后解析还是使用perl完全取决于你。同样地，如果你有了Graph::Easy对象，你可以把它输出为任意你想要的格式。 另外，使用文本描述是完备的：你可以先解析文本，产生输出；然后可以把输出又转换为文本描述。

存储和布局

Graph::Easy的确使用了Graph模块来存储和管理内部的图形数据；但是从版本v0.25开始，它没有这么做了；它简单地把边和节点存储了Perl的Hash表，然后直接访问；为什么这么做请参见这里

要说明的是，Graph和Graph::Easy这两个模块都仅仅存储了图形的表示数据，没有特定的布局信息；比如下面的图（使用Graph::Easy语法表示的 )

  1. [ A ] -> [ C ] -> [ D ]
  2. [ C ] -> [ E ]

可以有多种布局方式（有可能无穷多种），下面是两个例子：

输入和输出 - 图2

  1. +---+     +---+     +---+
  2. | A | --> | C | --> | D |
  3. +---+     +---+     +---+
  4.             |
  5.             |
  6.             v
  7.           +---+
  8.           | E |
  9.           +---+

布局

上面提到过，Graph::Easy仅仅存储了图像的描述信息，要产生特定的布局，需要借助其他的工具；以下是在Perl里面可以通过Graph产生布局的一些方法：

将来或许会有更多，但是作者开始写这个模块的时候，只有这些选择。和其他的方式不同Graph::Easy使用了一种checker-board tiled布局。

要指出的是，传统的把节点放置在任意位置的方式不能产生ASCII格式的输出，也不能产生HTML的输出；好吧，或许是有可能，但是如果边不是直的而是到处都是的话，那么非常难办。

以上也是这个项目存在的原因。:-P
