第4章——网络层

网络层服务
虚电路网络
- 虚电路(Virtual circuits)
- VC的具体实现
  - VC转发表
  - 虚电路信令协议(signaling protocols)
数据报网络
IP协议
DHCP协议
网络地址转换(NAT)
互联网控制报文协议(ICMP)
IPv6简介
路由算法

网络层服务

概述

网络层核心功能-转发与路由

网络层核心功能-连接建立

网络层服务模型

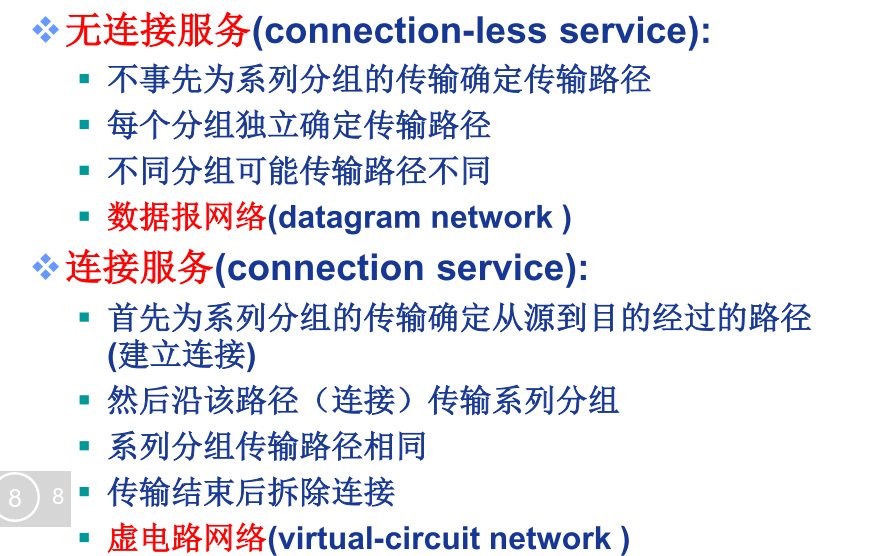

连接服务与无连接服务

练习

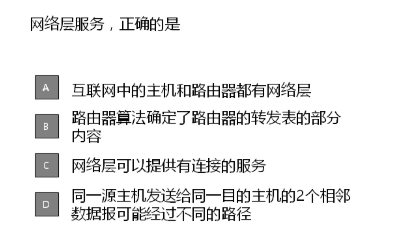

题1

答案为ABCD

虚电路网络

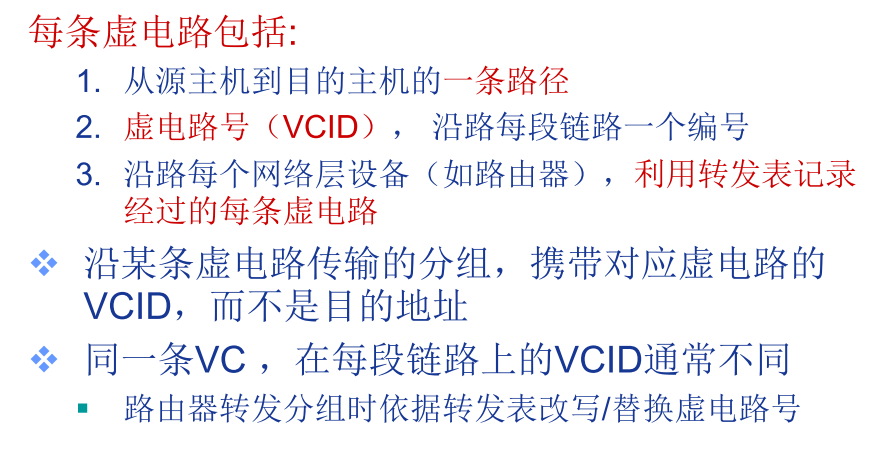

虚电路(Virtual circuits)

VC的具体实现

VC转发表

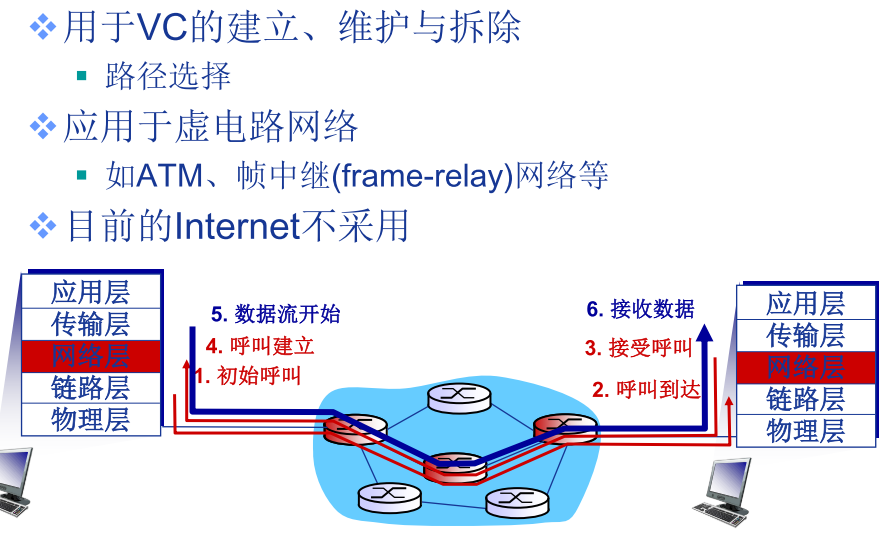

虚电路信令协议(signaling protocols)

数据报网络

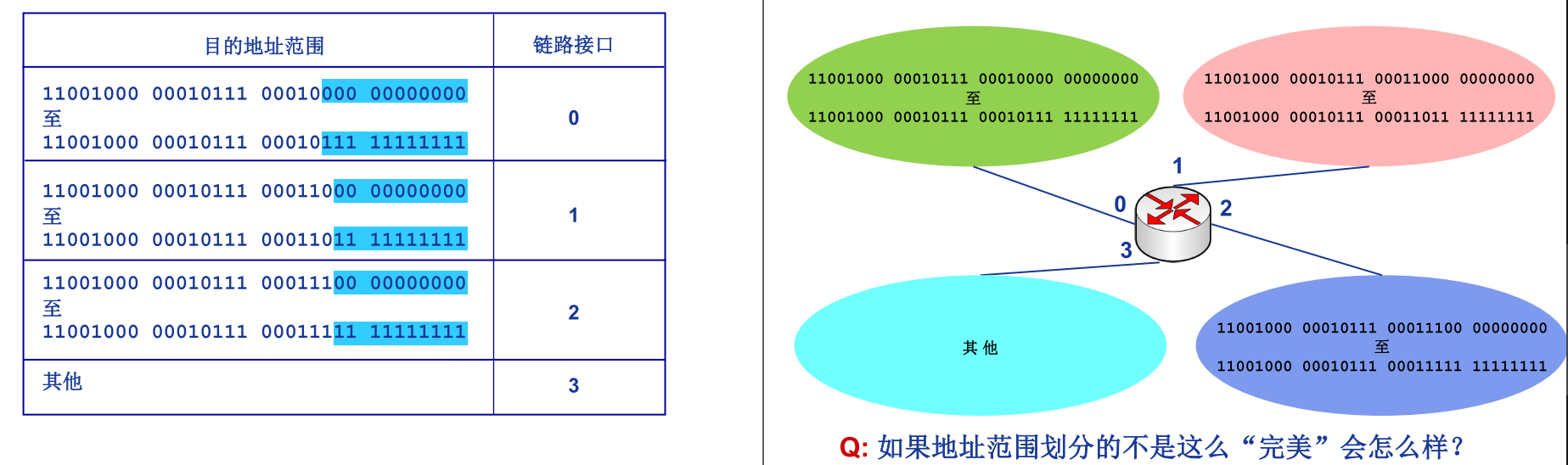

数据报转发表

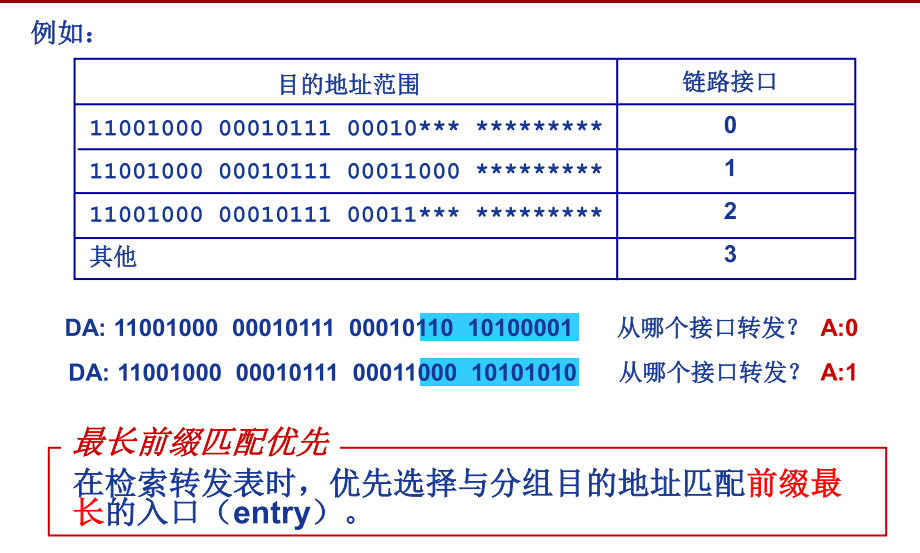

最长前缀匹配优先

数据报网络 or VC网络?

练习

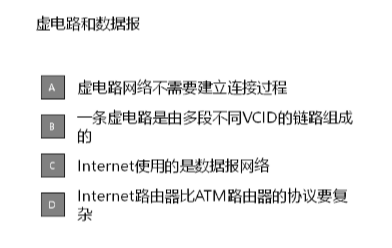

题1

答案为BC

IP协议

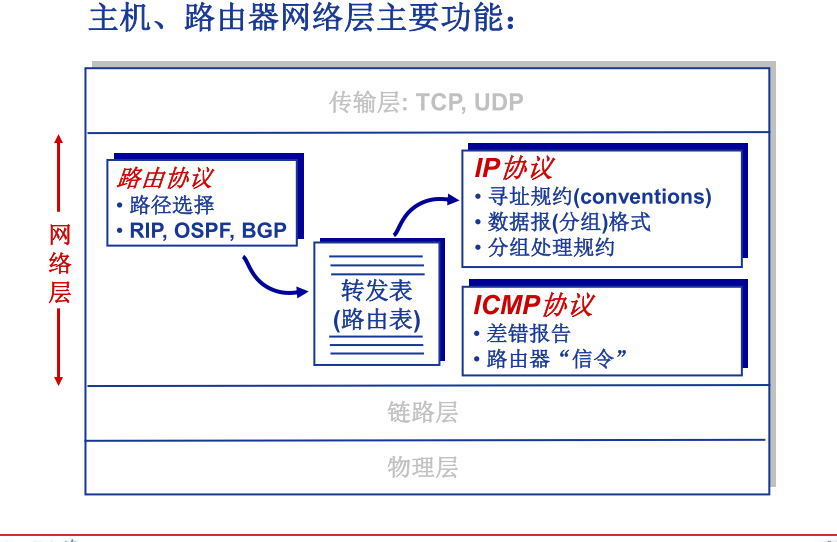

Internet网络层

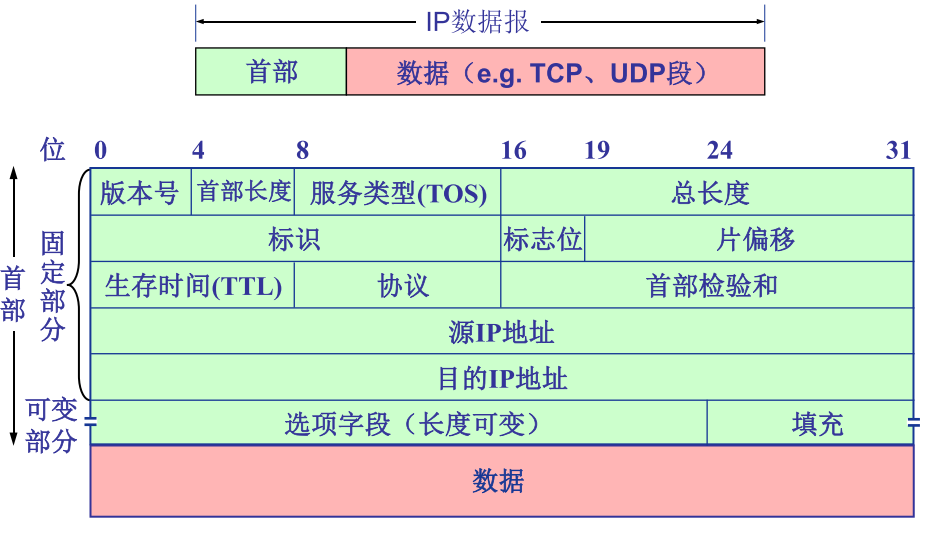

IP数据报（分组）格式

版本号字段占4位

IP协议的版本号
E.g. 4→IPv4，6 → IPv6

首部长度字段占4位：
IP分组首部长度以4字节为单位
E.g. 5→IP首部长度为20(5×4)字节

服务类型(TOS)字段占8位：指示期望获得哪种类型的服务
1998 年这个字段改名为区分服务
只有在网络提供区分服务(DiffServ)时使用
一般情况下不使用，通常IP分组的该字段(第2字节)的值为00H

标识、标志、片偏移
这三个字段与IP分片有关

总长度字段占16位：IP分组的总字节数(首部+数据)
最大IP分组的总长度：65535B
最小的IP分组首部：20B
IP分组可以封装的最大数据：65535-20=65515B

生存时间（TTL）字段占8位：IP分组在网络中可以通过的路由器数（或跳步数）
路由器转发一次分组，TTL减1
如果TTL=0，路由器则丢弃该IP分组

协议字段占8位：指示IP分组封装的是哪个协议的数据包
实现复用/分解
E.g. 6为TCP，表示封装的为TCP段；17为UDP，表示封装的是 UDP数据报

首部校验和字段占16位：实现对IP分组首部的差错检测
计算校验和时，该字段置全0
采用反码算数运算求和，和的反码作为首部校验和字段
逐跳计算、逐跳校验

源IP地址、目的IP地址字段各占32位
分别标识发送分组的源主机/路由器(网络接口)和接收分组的目的主机/路由器（网络接口）的IP地址

选项字段占长度可变，范围在1~40B之间
携带安全、源选路径、时间戳和路由记录等内容
实际上很少被使用

填充字段占长度可变，范围在0~3B之间
目的是补齐整个首部，符合32位对齐，即保证首部长度是4字节的倍数

IP分片

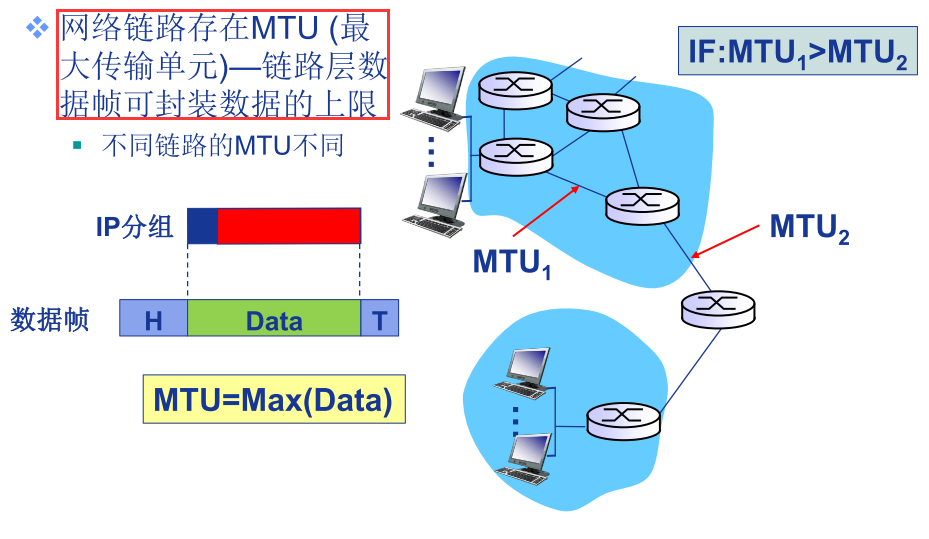

最大传输单元(MTU)

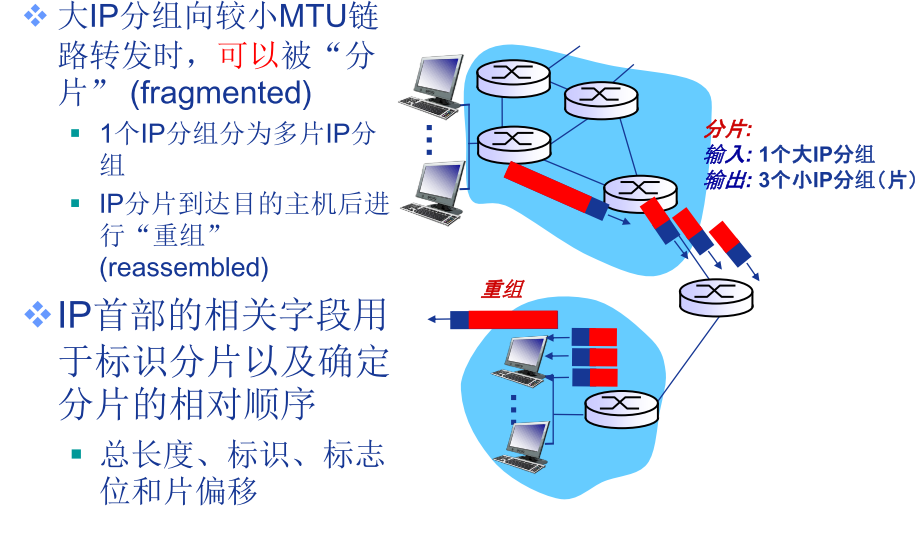

IP分片与重组

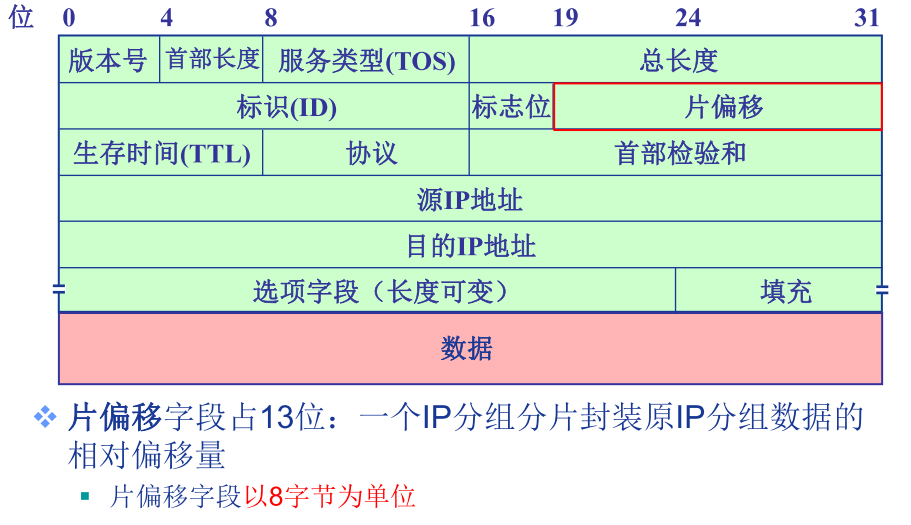

IP分组格式

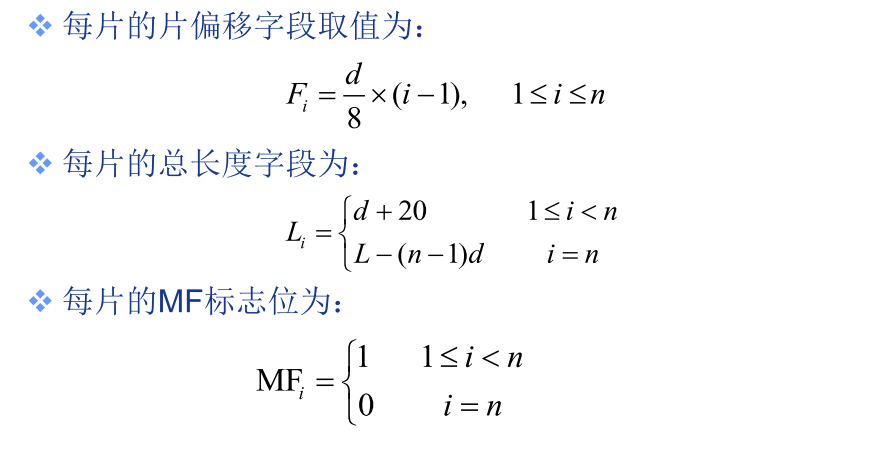

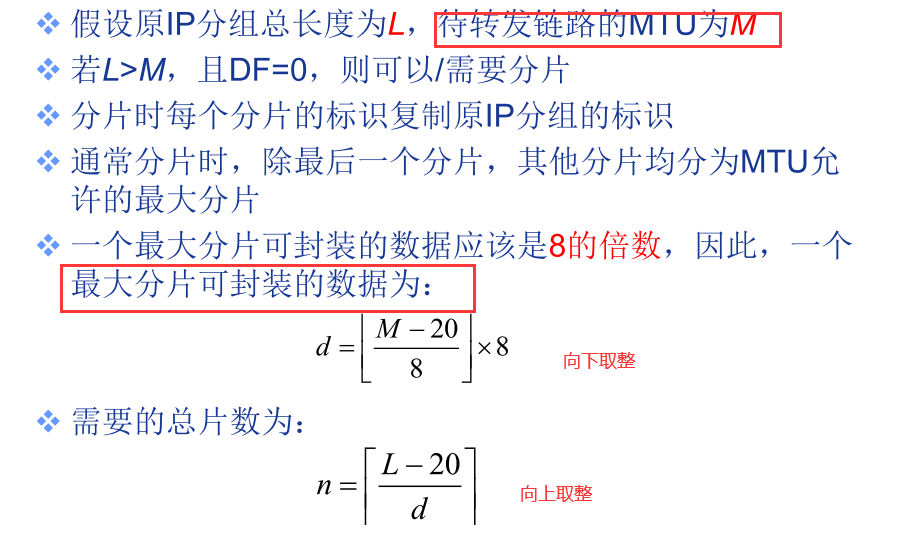

IP分片过程

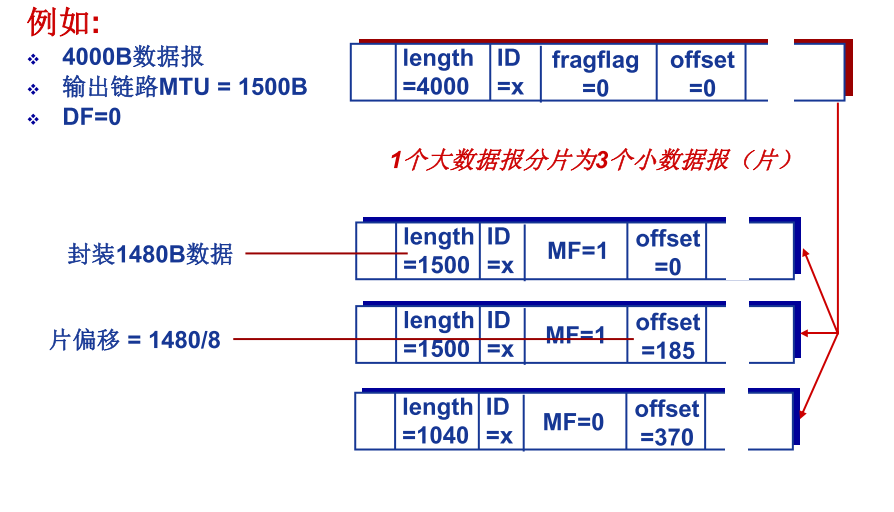

例子

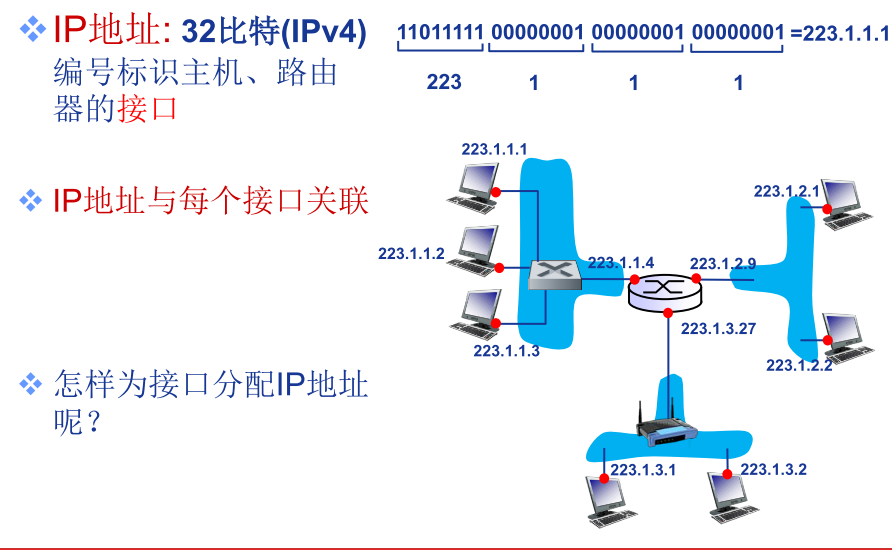

IPv4编址

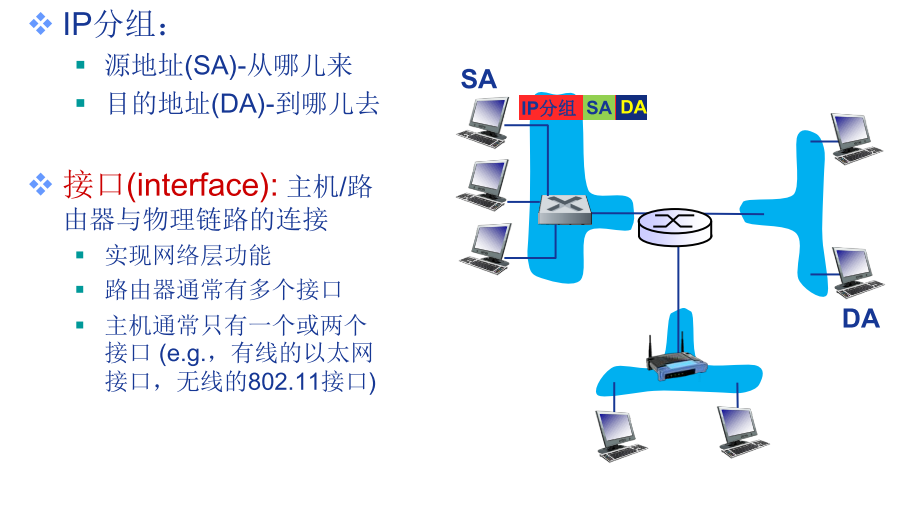

接口

IP子网（Subnets）

有类IP地址

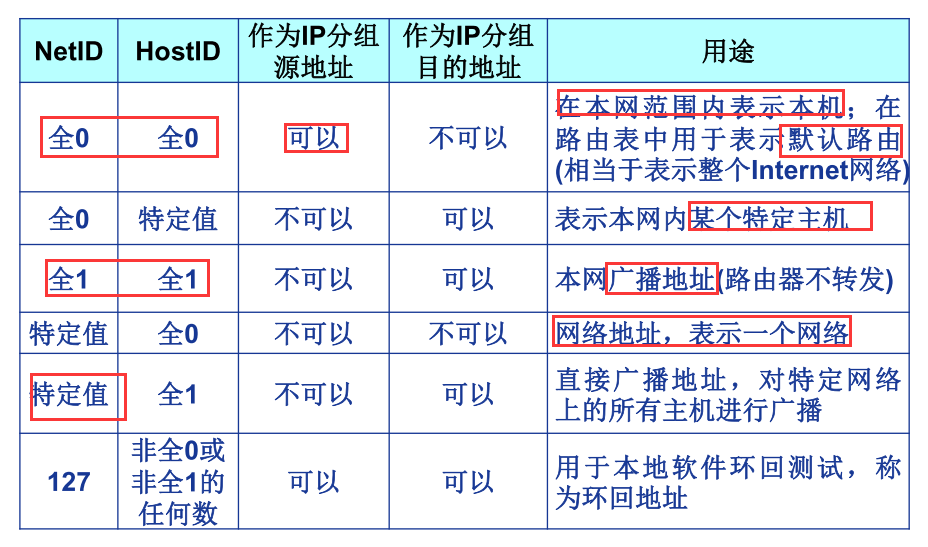

特殊IP地址

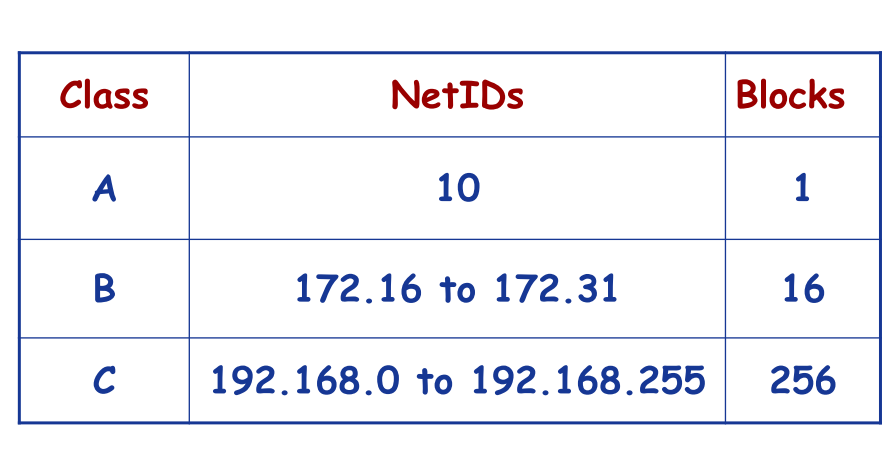

私有（Private）IP地址

子网划分

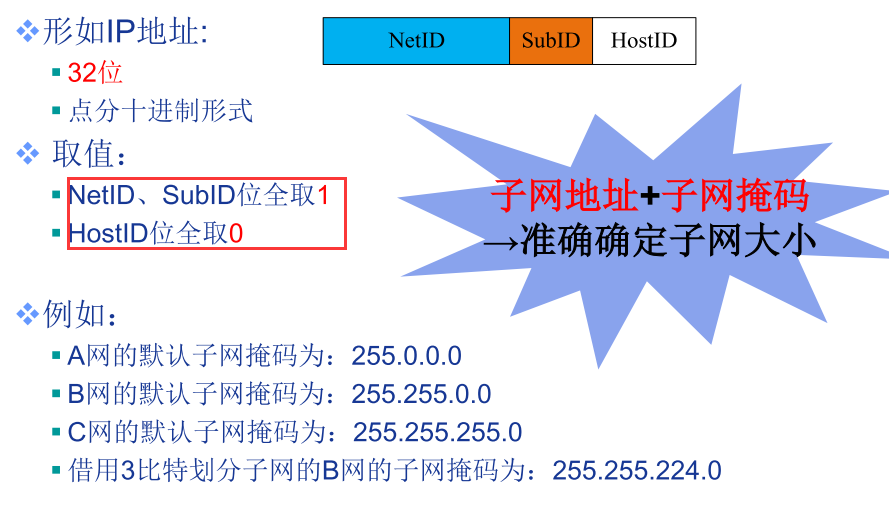

子网掩码

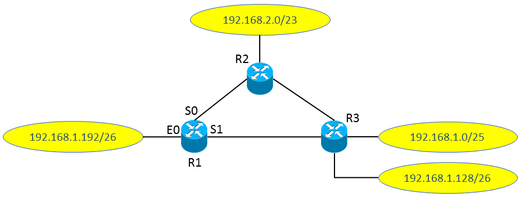

CIDR与路由聚合

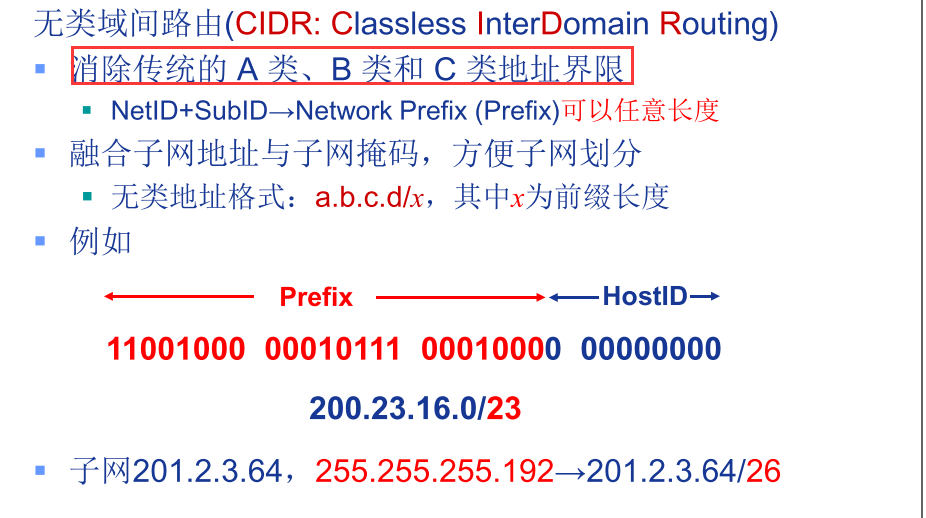

CIDR

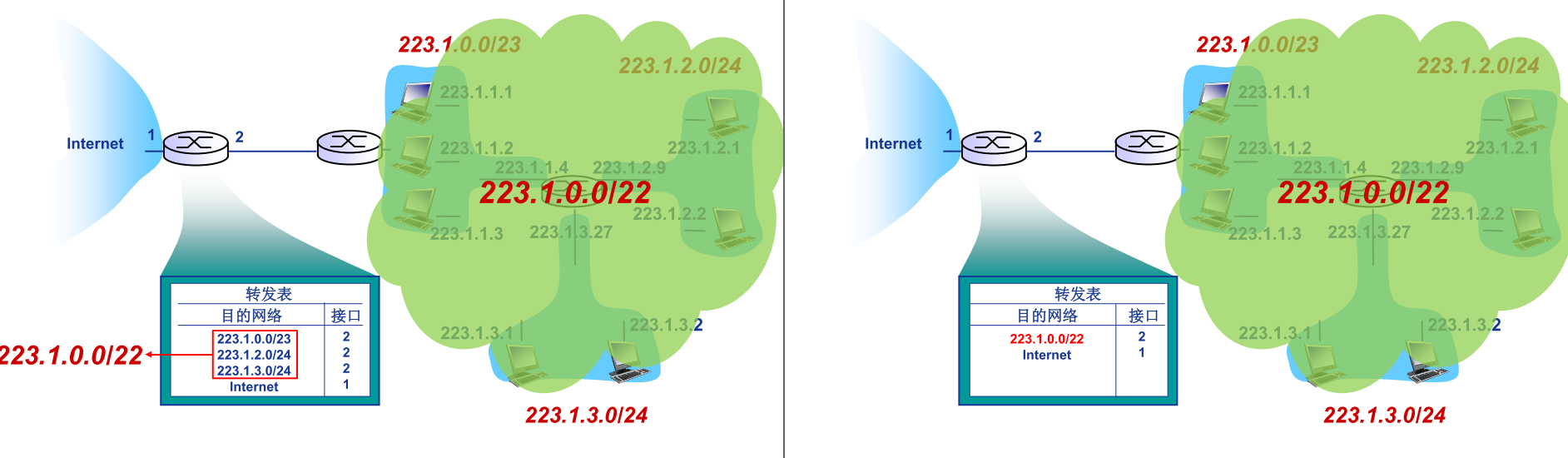

路由聚合

练习

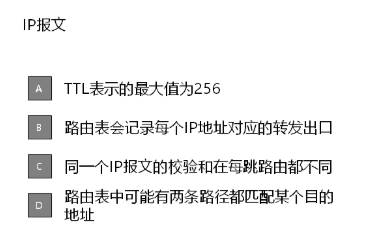

题1 IP报文
答案为CD

题2 IP分片
答案为CD;可能最后一片要再加上头部吧（总感觉D不对）

题3 IP地址
答案为CD

题4 CIDR
答案为ABC

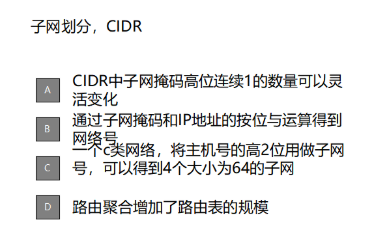

题5 子网划分
答案为AC

题6 考虑互联3个子网(子网1、子网2和子网3)的一台路由器。假定在这3个子网的每个子网中的所有接口要求具有前缀223.1.17/24。还假定子网1要求支持多达60个接口，子网2要求支持多达90个接口和子网3要求支持多达12个接口。提供3个满足这些限制的网络地址(形式为a. b.c.d/x)。
子网 1：223.1.17.192/26
子网 2：223.1.17.0/25
子网 3：223.1.17.128/28
题7 关于TCP/IP的IP层协议描述不正确的是（D）
A. 是点到点的协议 B. 不能保证IP报文的可靠传送
C. 是无连接的数据包传输机制 D. 每一个IP包都需要对方应答
解：B 中，IP 提供的是不可靠的数据传输，它不能保证数据包都到达目的地。当发生某种错误时，如某个路由器暂时用完了缓冲区， IP有一个简单的错误处理算法：丢弃该数据报，然后发送ICMP消息给信源。任何要求的可靠性必须由上层来提供。
C中，IP层协议是无连接的数据包传输机制。无连接指IP并不维护任何关于后续数据报的状态信息。每个数据报的处理是相互独立的。IP数据报可以不按发送顺序接收。
题8 考虑具有前缀128.119.40.128/26 的一个子网。给出能被分配给该网络的一个IP地址（形式为xxx.xxx.xxx.xxx）的例子。假定一个ISP拥有形式为128.119.40.64/26的地址块，假定他要从该地址块生成四个子网，每块具有相同数量的IP地址。这四个子网的前缀是什么？

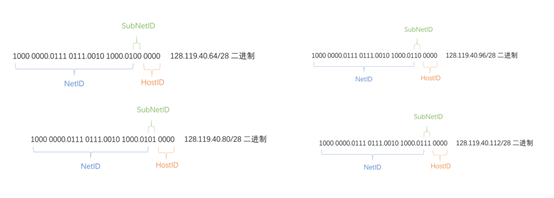

解：我们需要划分四个子网，所以需要两个比特位来区分，即00 01 10 11，最后一个字节地址分别为01000000、01010000、01100000、01110000：

即四个子网：128.119.40.64/28 128.119.40.80/28 128.119.40.96/28 128.119.40.112/28
题9 路由器有IP地址吗?如果有，有多少个?
答：有，每个接口有一个IP地址。
题10 考虑向具有700字节MTU的一条链路发送一个2400字节的数据报。假定初始数据报标有标识号422。将会生成多少个分片?在生成相关分片的数据报中的各个字段中的值是多少?
解：一片能装的最大字节d=680,n=2400/680=4片。
因此需要 4 个分片。每个IP 数据报都有相同的标识号 422；4个数据报的偏移分别是 0、85、170、255；
DF为0，最后一片MF为0；
题11 假设某应用每20ms生成一个40字节的数据块，每块封装在一个TCP报文段中，TCP报文段再封装在一个IP数据报中。每个数据报的开销有多大？应用数据所占百分比是多少？
解：TCP报文段首部是20字节，IP数据报报文段首部是20字节，所以每个数据报的开销为20+20+40=80字节，应用数据所占百分比是50%。
题12 请回答下列问题：
(1)主机在配置IP地址时，其正确的子网掩码和默认网关分别是多少？
解：子网掩码：255.255.255.240，默认网关：192.168.1.1
(2)若路由器R在向互联网转发一个由主机192.168.1.5发送、ID=12345、length=500B、DF=1的IP分组时，则该IP分组首部的哪些字段会被修改？如何修改？
解：TTL会减1；源IP地址会被替换为130.11.22.3；checksum会被重新计算。
(3)若主机192.168.1.10向互联网ID=6789、length=1500B、DF=0的IP分组时，路由器需要将该IP分组分为几片（每片尽可能封装为最大片）？给出分片结果，包括每片的ID、DF、MF、length、offset的取值。
一片能封装的最大数据d=[(512-20)/8]*8=488;n=[(1500-20)/488]=4

offset	length	ID	MF
61	508B	6789	1
122	508B	6789	1
183	508B	6789	1
244	36B	6789	0

DHCP协议

如何获得IP地址?

“硬编码”

动态主机配置协议-DHCP: Dynamic Host Configuration Protocol

从服务器动态获取：
- • IP地址
- • 子网掩码
- • 默认网关地址
- • DNS服务器名称与IP地址
“即插即用”
允许地址重用
支持在用地址续租
支持移动用户加入网络

动态主机配置协议(DHCP)

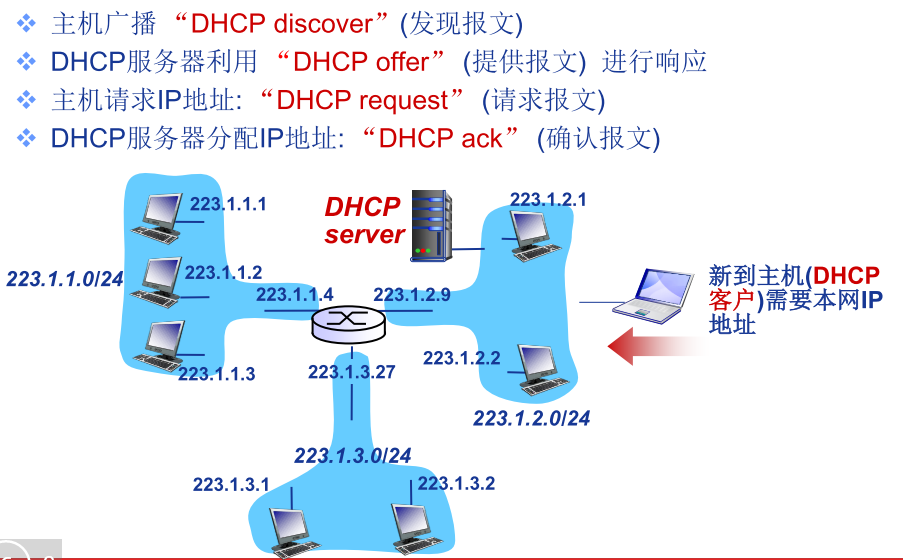

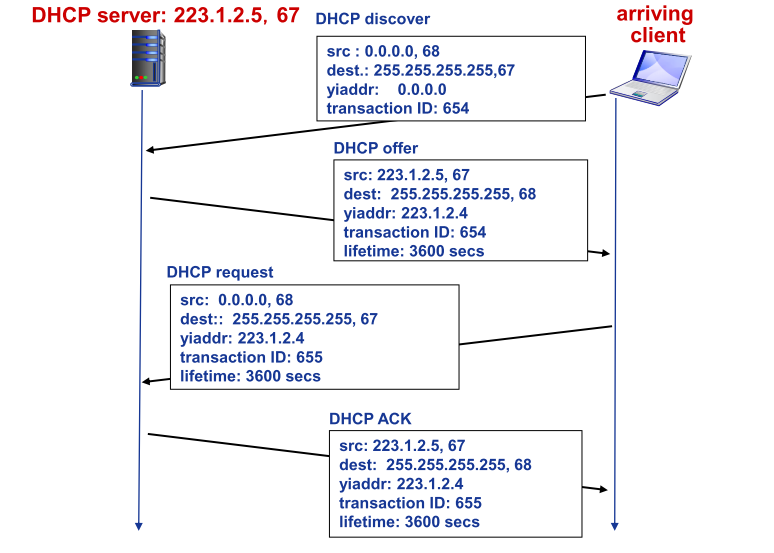

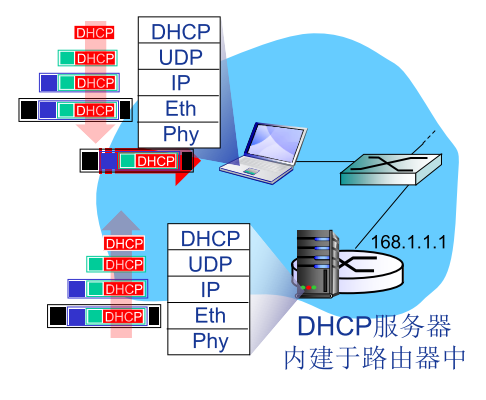

DHCP工作过程示例

DHCP协议在应用层实现
请求报文封装到 UDP数据报中
IP广播
链路层广播 (e.g. 以太网广播)

DHCP服务器构造 ACK报文
包括分配给客户的 IP地址、子网掩码、默认网关、DNS 服务器地址

练习

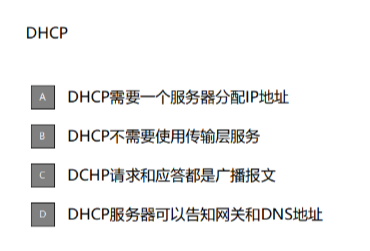

题1 DHCP
答案为ACD；对于B，请求报文要封装到UDP数据报中，所以要使用传输层服务。

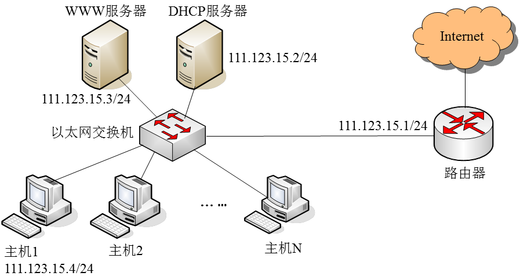

题2 某网络拓扑如图所示，其中路由器内网接口、DHCP服务器、WWW服务器与主机1均采用静态IP地址配置，相关地址信息见图中标注；主机2～主机N通过DHCP服务器动态获取IP地址等配置信息

请回答下列问题。
（1）DHCP服务器可为主机2～主机N动态分配IP地址的最大范围是什么？主机2使用DHCP协议获取IP地址的过程中，发送的封装DHCP Discover报文的IP分组的源IP地址和目的IP地址分别是什么？
解：DHCP服务器可为主机2~主机N动态分配IP地址的最大范围是：111.123.15.5～111.123.15.254；主机2发送的封装DHCP Discover报文的IP分组的源IP地址和目的IP地址分别是0.0.0.0和255.255.255.255。
（2）主机2在通过DHCP服务器获取IP地址的同时还可以获取哪些IP地址配置所必须的信息？
解：主机2在通过DHCP服务器获取IP地址的同时还可以获取:子网掩码（255.255.255.0）、默认网关（111.123.15.1）和域名服务器IP地址。
（3）若主机1的子网掩码和默认网关分别配置为255.255.255.0和111.123.15.2，则该主机是否能访问WWW服务器？是否能访问Internet？请说明理由。
解：主机1能访问WWW服务器，但不能访问Internet。由于主机1的子网掩码配置正确而默认网关IP地址被错误地配置为111.123.15.2（正确IP地址是111.123.15.1），所以主机1可以访问在同一个子网内的WWW服务器，但当主机1访问Internet时，主机1发出的IP分组会被路由到错误的默认网关（111.123.15.2），从而无法到达目的主机。

网络地址转换(NAT)

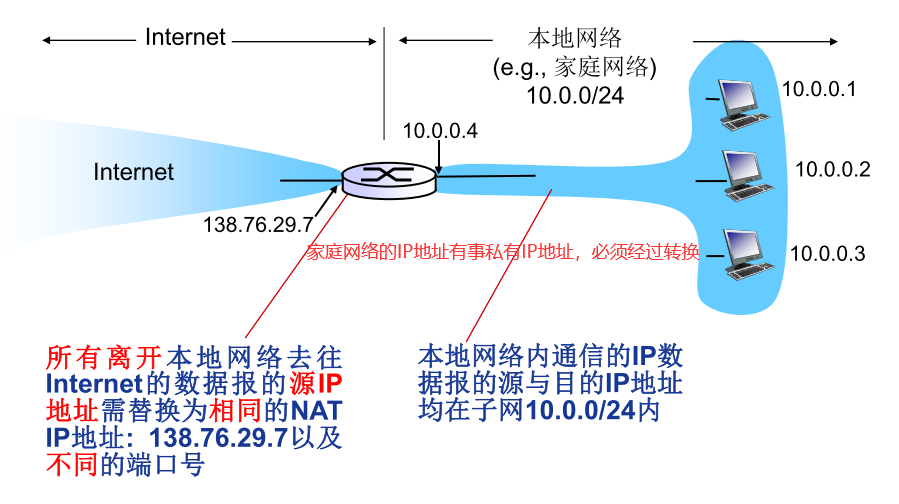

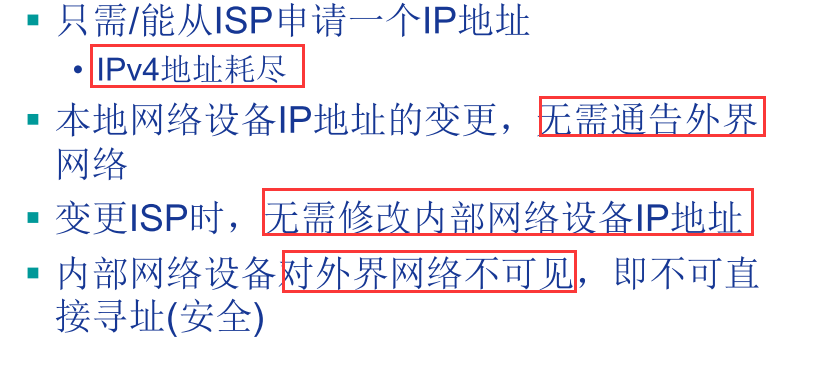

动机

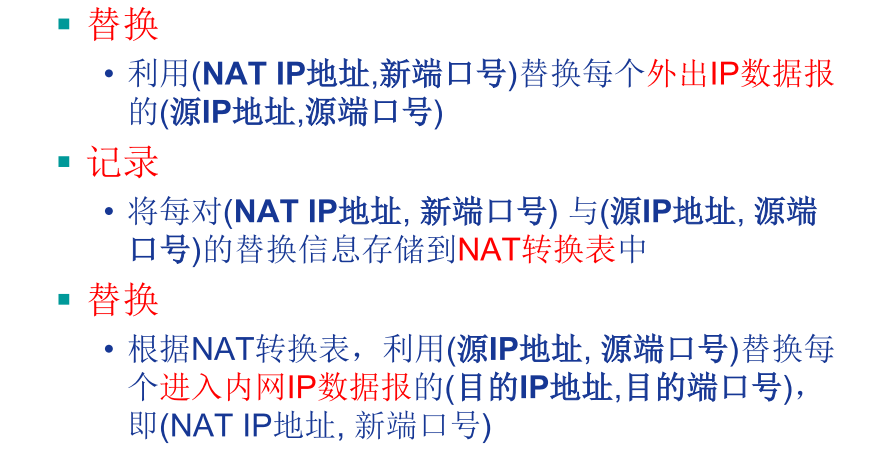

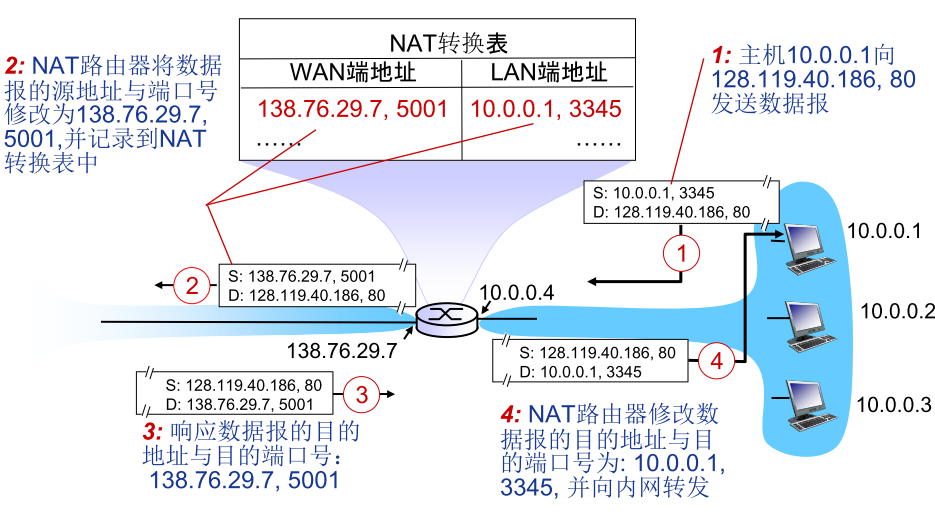

实现

NAT主要争议

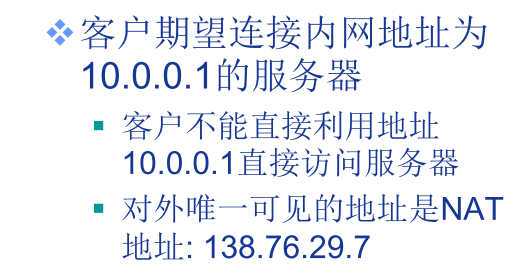

NAT穿透问题

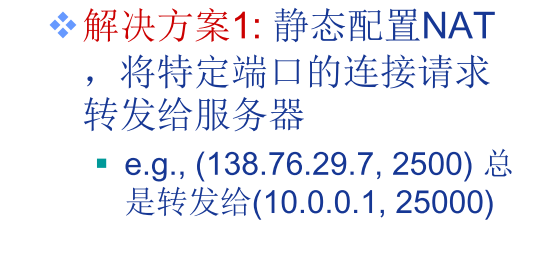

解决方案1 静态配置

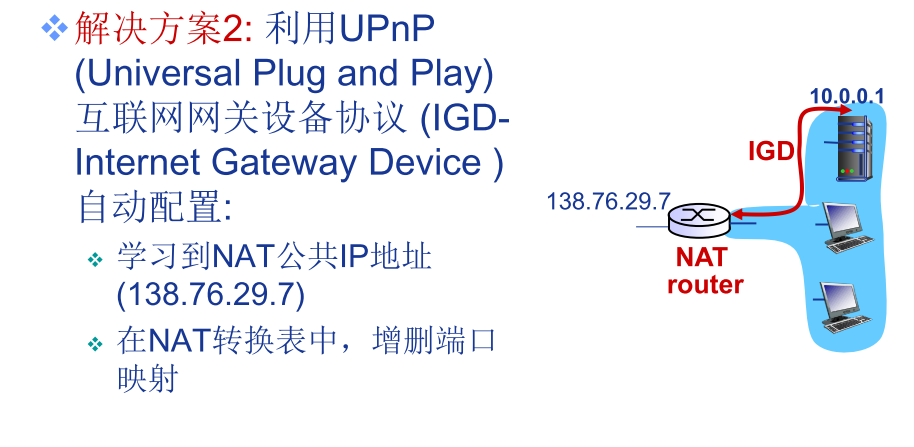

解决方案2 UPnP

解决方案3 中继

练习

题1 NAT
答案为BCD

互联网控制报文协议(ICMP)

ICMP概述

ICMP支持主机或路由器：
差错(或异常)报告
网络探询

两类ICMP 报文:
差错报告报文(5种)
- • 目的不可达
- • 源抑制(Source Quench)
- • 超时/超期
- • 参数问题
- • 重定向 (Redirect)
网络探询报文(2组)
- • 回声(Echo)请求与应答报文(Reply)
- • 时间戳请求与应答报文
  ICMP报文

  例外情况
几种不发送 ICMP差错报告报文的特殊情况：
- 对ICMP差错报告报文不再发送 ICMP差错报告报文
- 除第1个IP数据报分片外，对所有后续分片均不发送ICMP差错报告报文
- 对所有多播IP数据报均不发送 ICMP差错报告报文
- 对具有特殊地址（如127.0.0.0 或 0.0.0.0）的IP数据报不发送 ICMP 差错报告报文
几种 ICMP 报文已不再使用：
- 信息请求与应答报文
- 子网掩码请求和应答报文
- 路由器询问和通告报文
  ICMP报文的格式

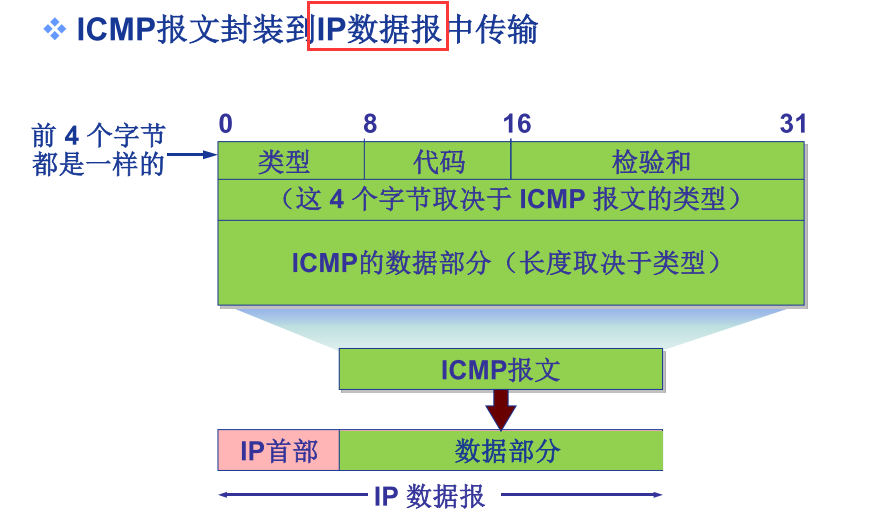

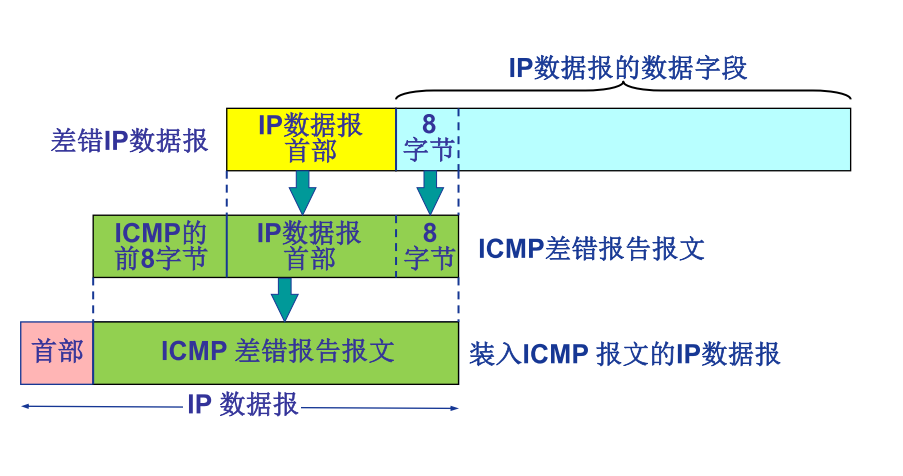

  ICMP差错报告报文数据封装

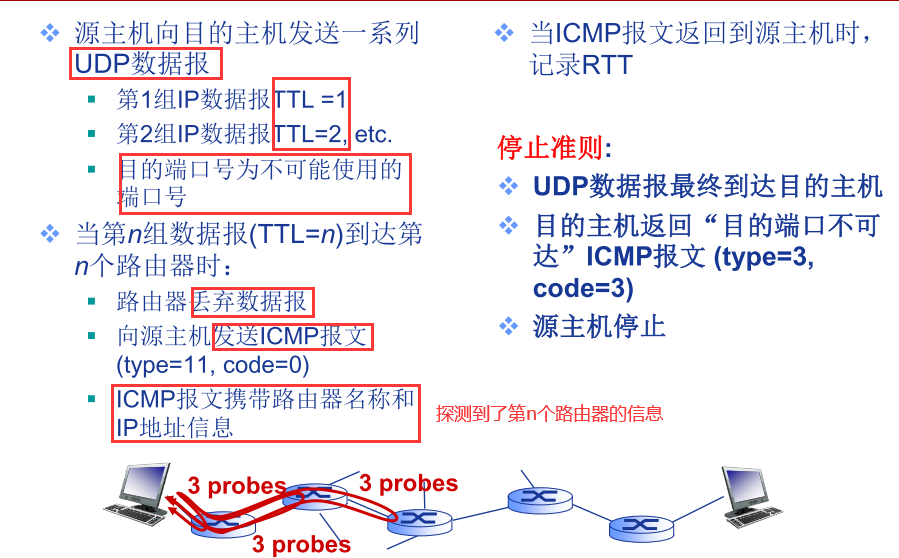

  ICMP的应用举例：Traceroute

  练习

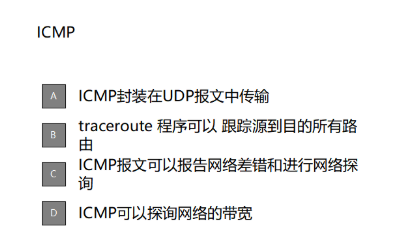

  题1 ICMP
答案为BC

IPv6简介

动机

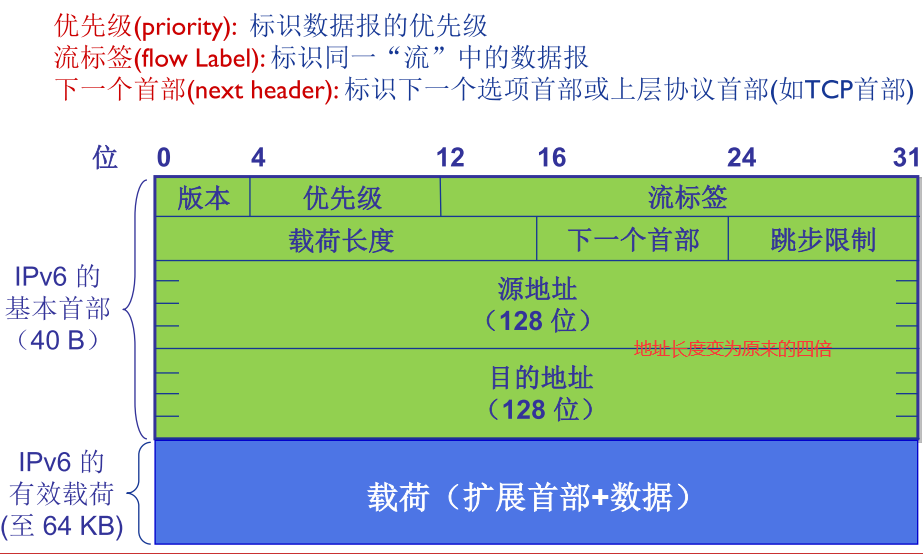

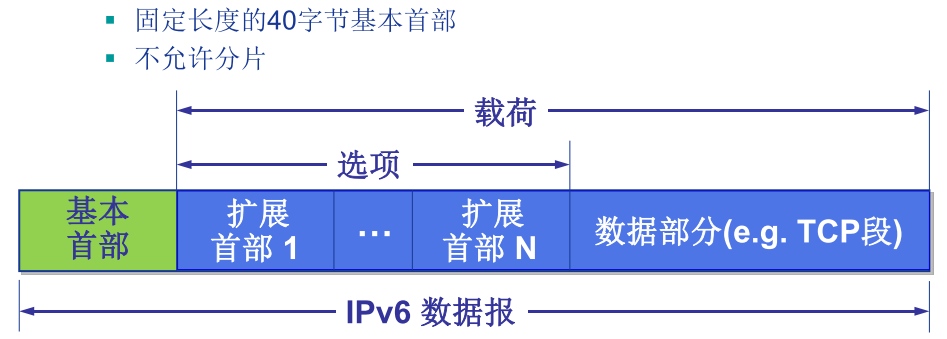

IPv6数据报格式

其他改变 vs IPv4

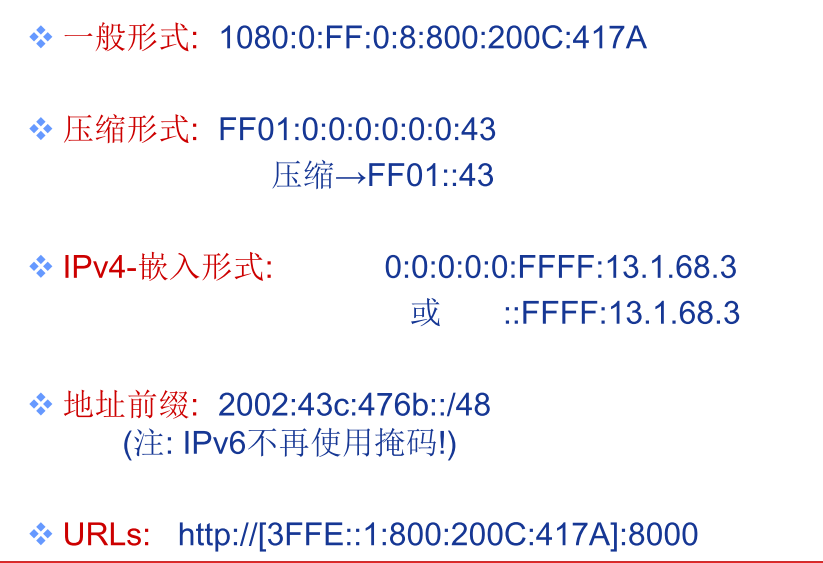

IPv6地址表示形式

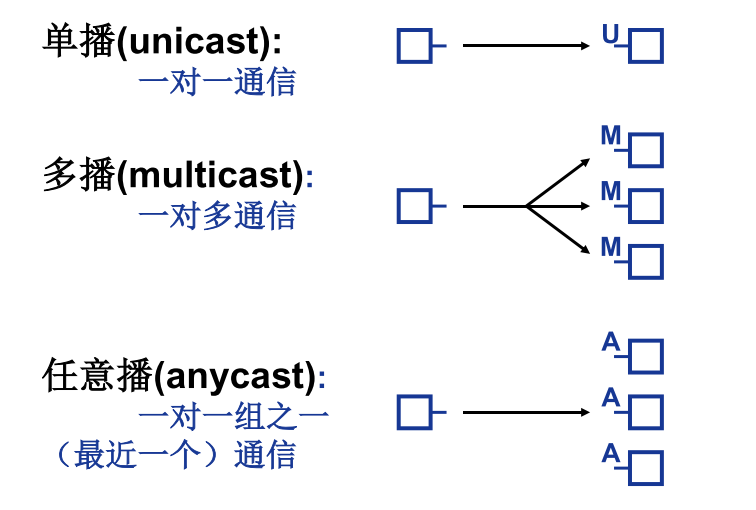

IPv6基本地址类型

IPv4向IPv6过渡

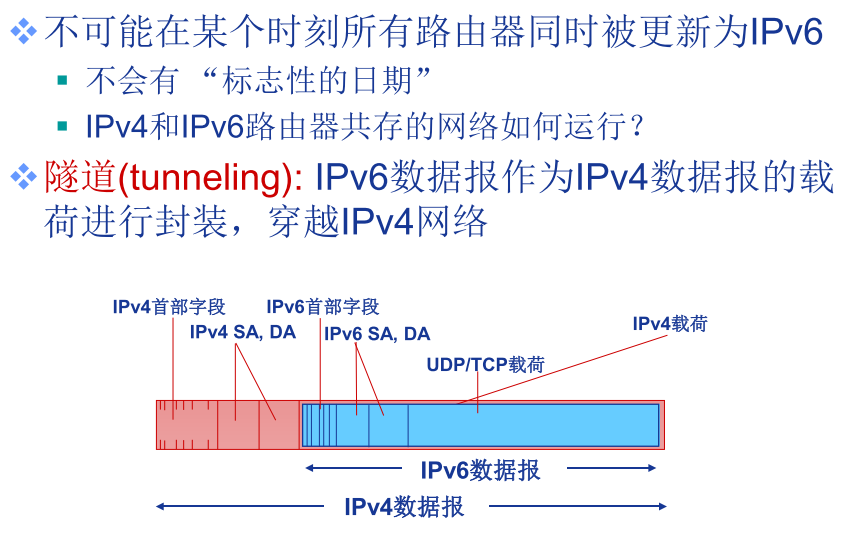

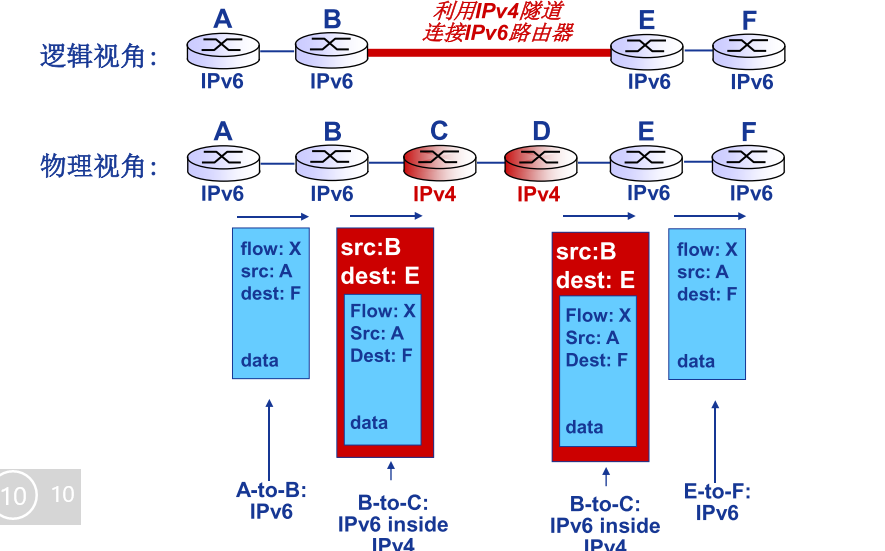

隧道（tunneling）

练习

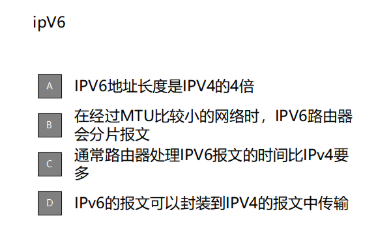

题1 IPv6
答案为AD

题2 有人说当IPv6建隧道通过IPv4路由器时，IPv6将IPv4隧道作为链路层协议。你同意这种说法么？为什么？
答：我不同意这种说法，IPv4的原理是用一个IPv4数据报把IPv6数据报封装起来，IPv6数据报相当于封装后数据报的有效载荷。这个隧道应该属于网络层协议。

路由算法

链路状态路由算法

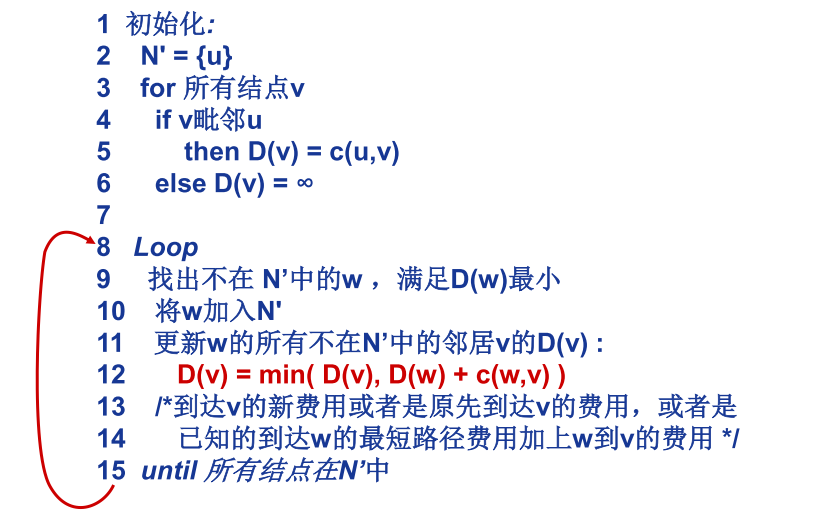

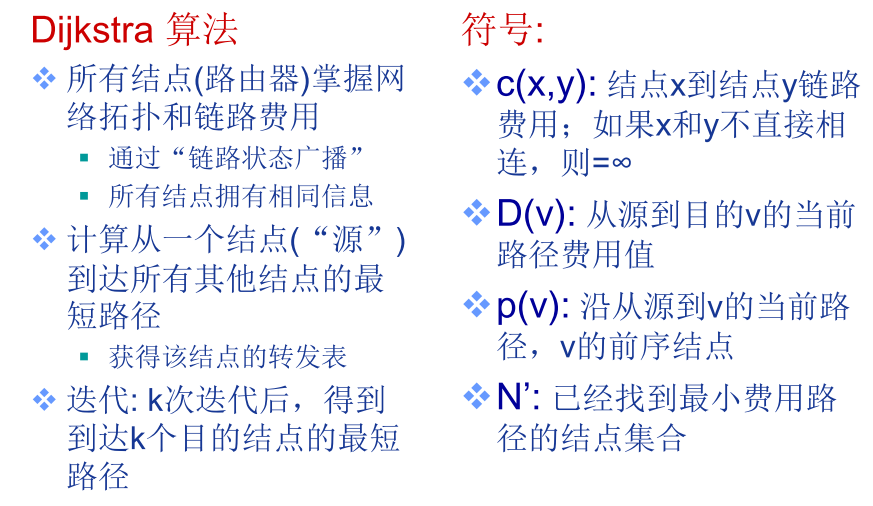

Dijkstra 算法

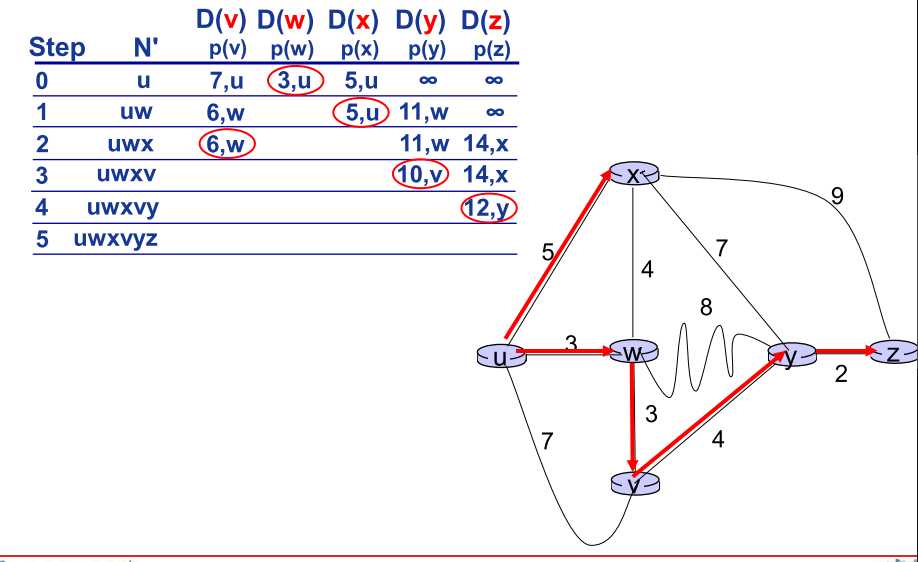

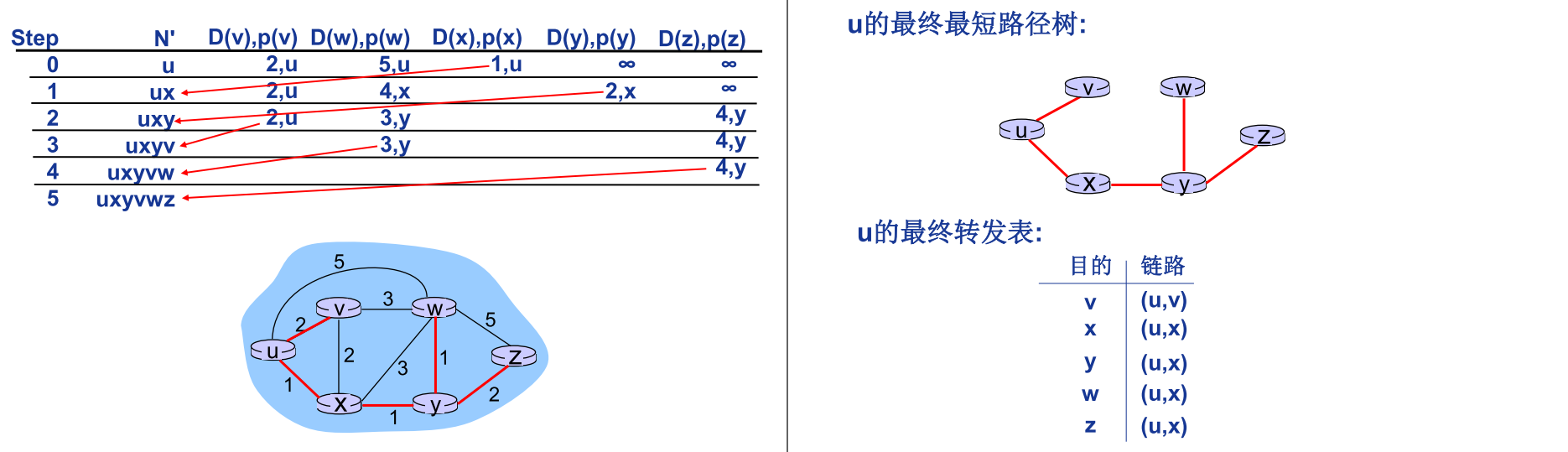

例1

例2

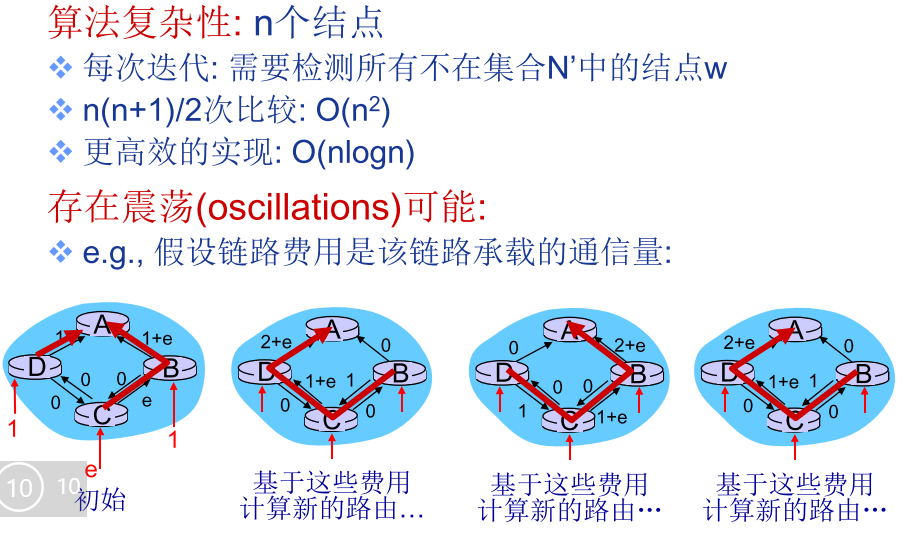

Dijkstra 算法:讨论

距离向量路由算法

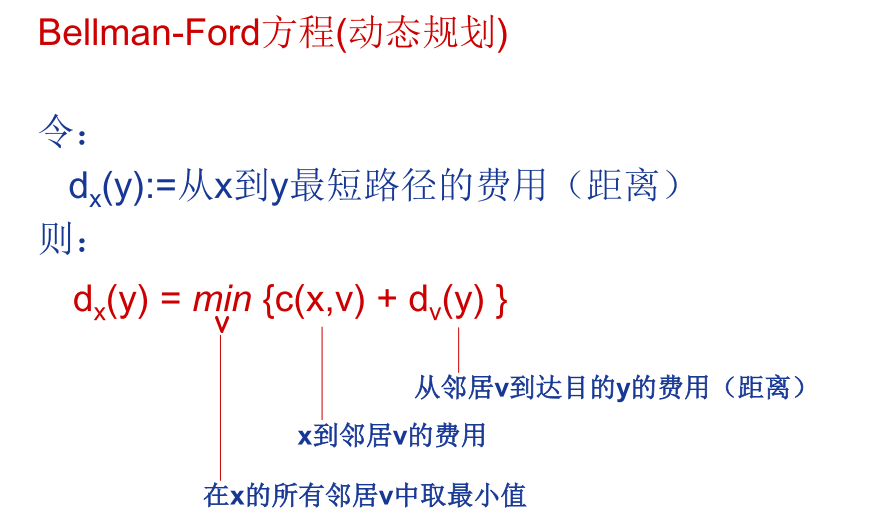

Bellman-Ford方程

Bellman-Ford 举例

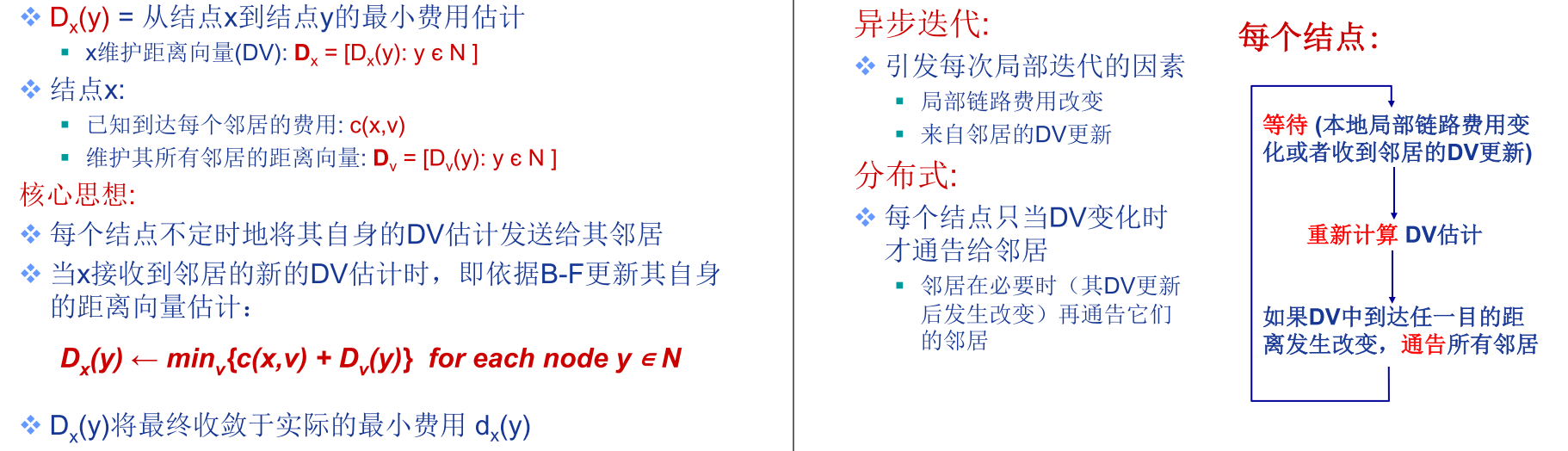

距离向量路由算法

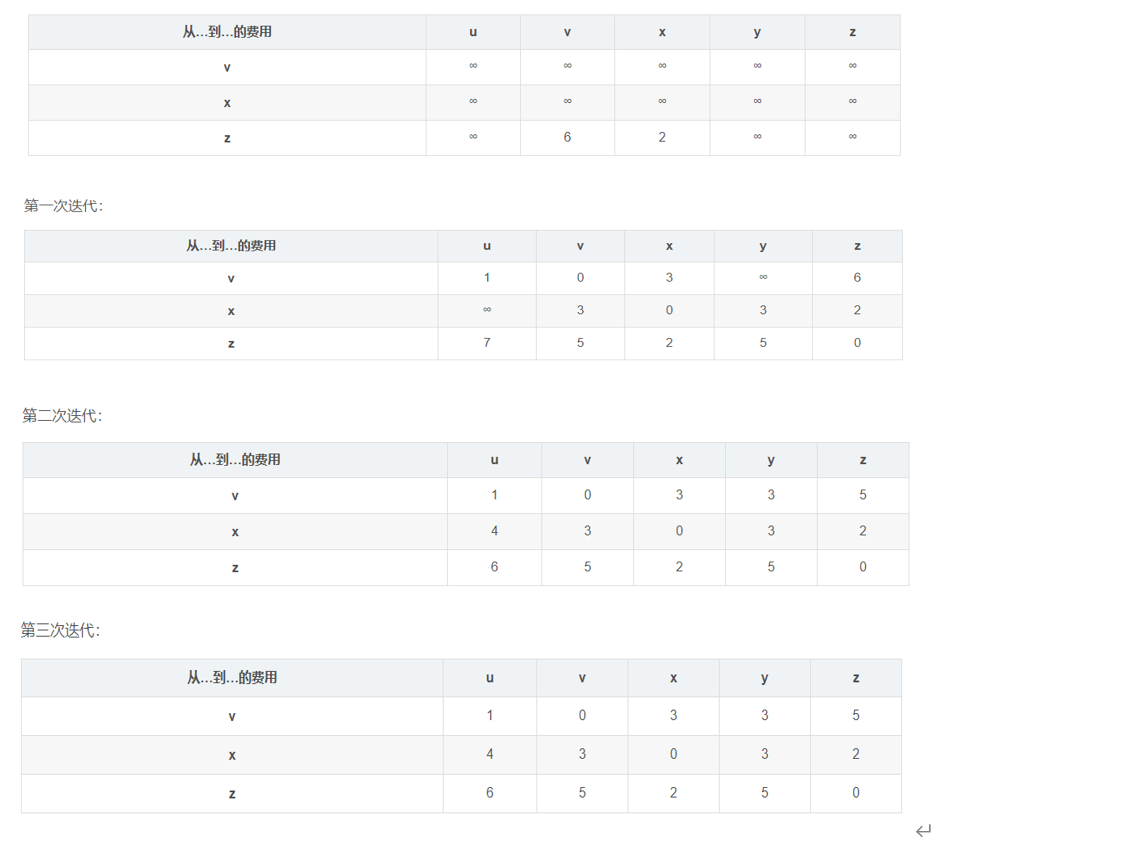

距离向量路由算法：举例

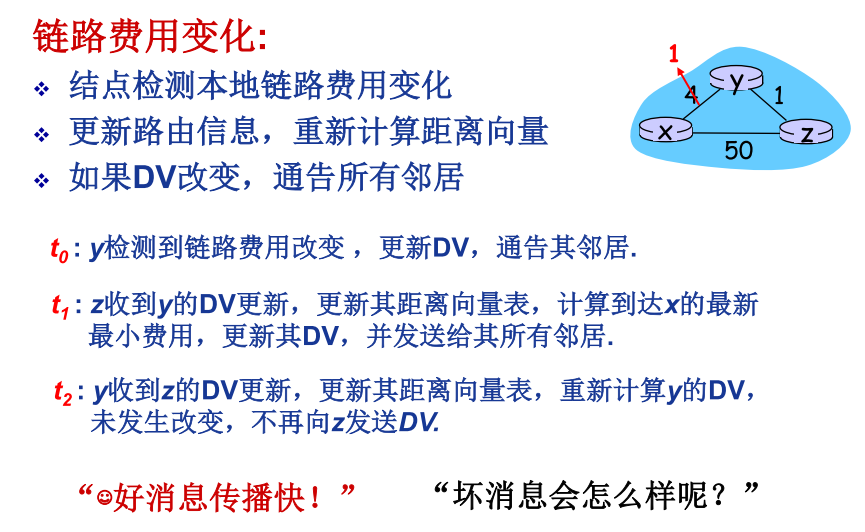

距离向量DV: 链路费用变化

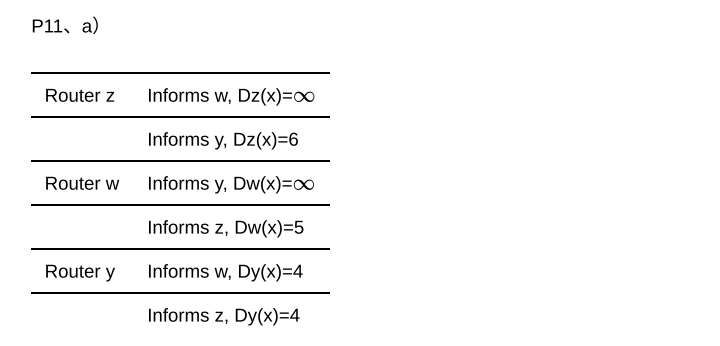

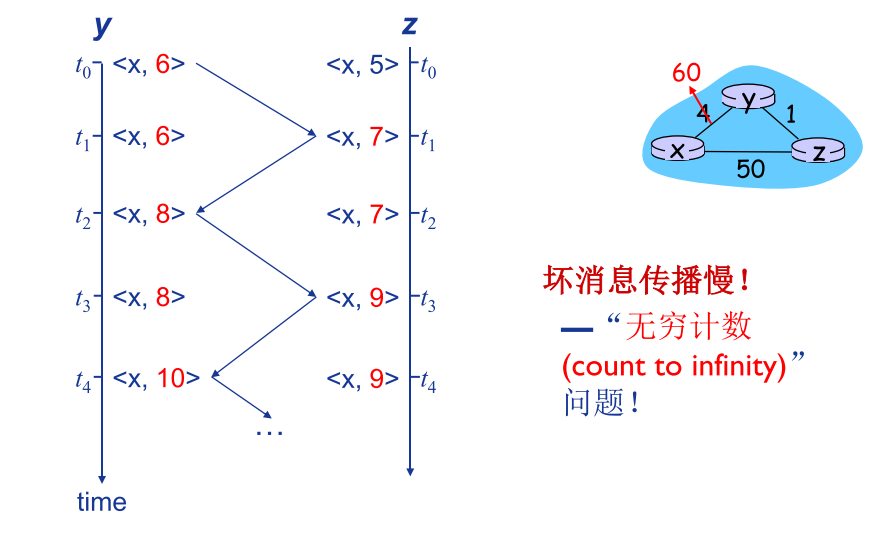

距离向量DV: 无穷计数问题

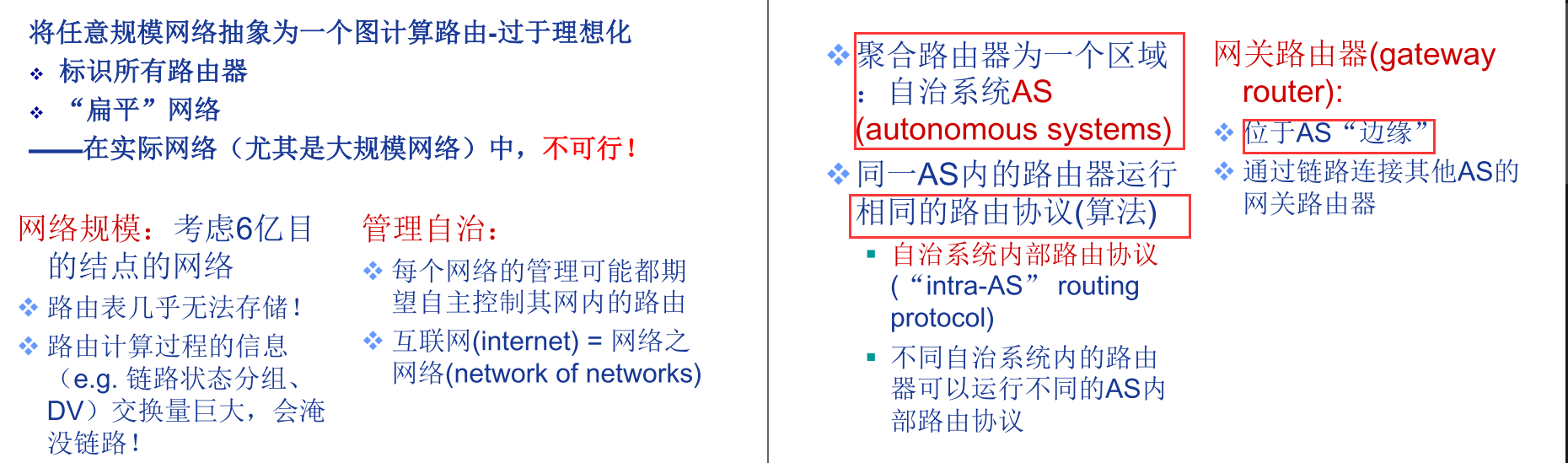

层次路由

互连的AS

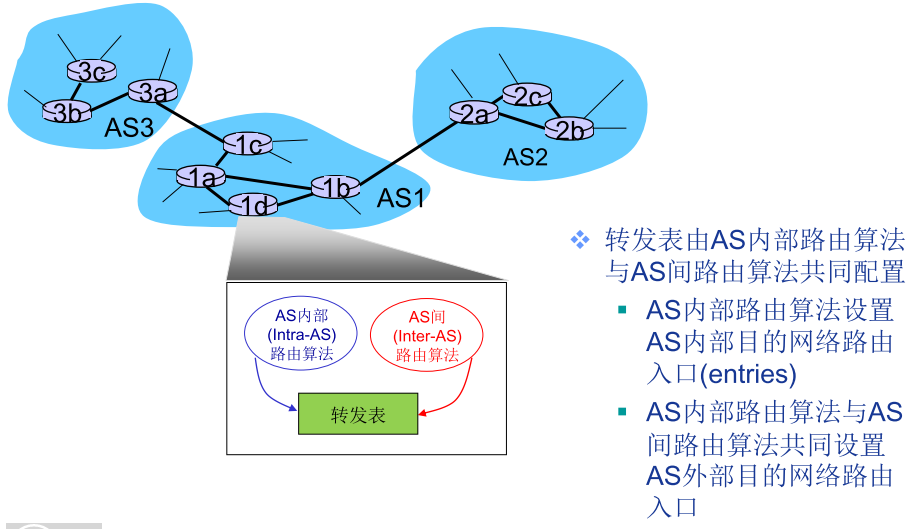

自治系统间(Inter-AS)路由任务

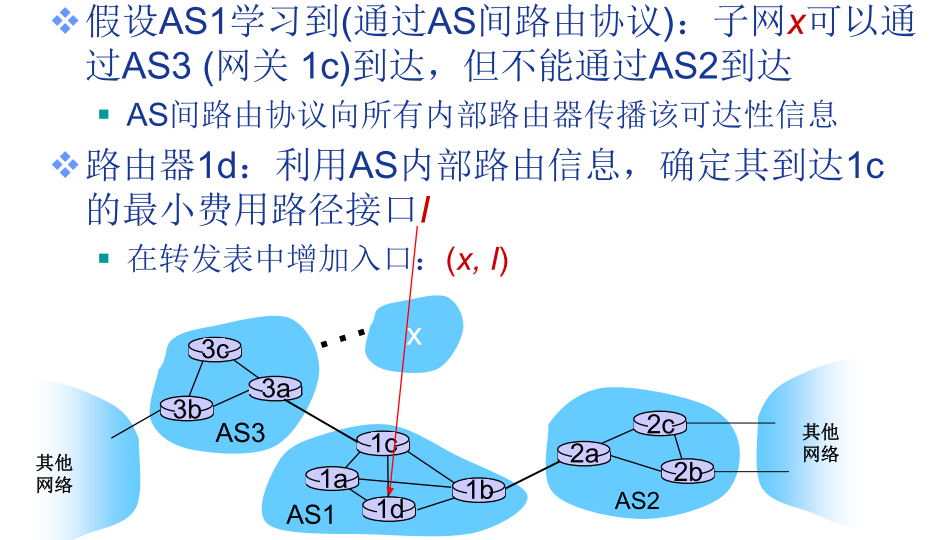

例: 路由器1d的转发表设置

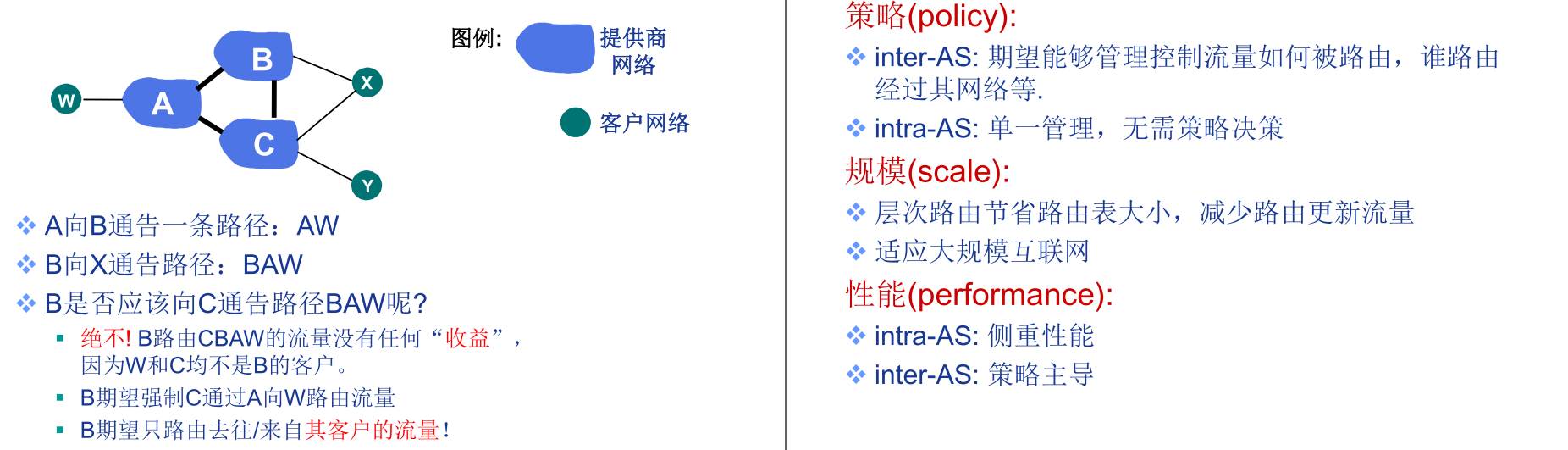

例: 在多AS间选择

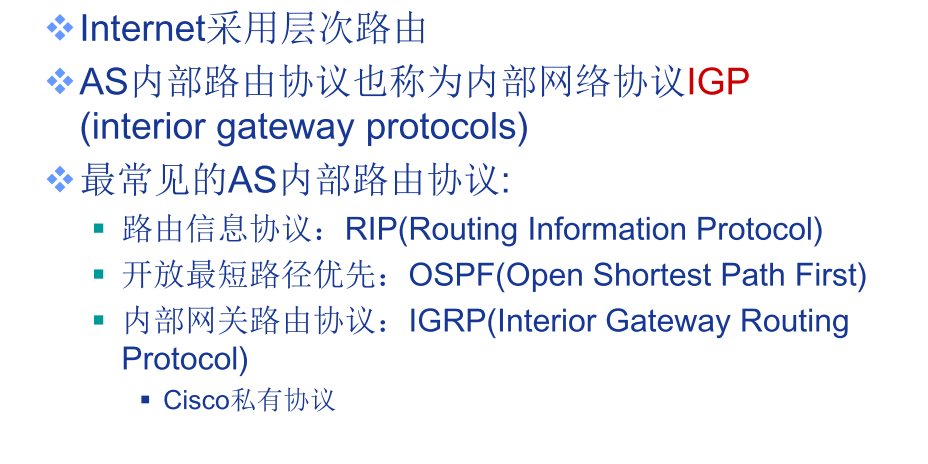

Internet路由（AS内部路由）

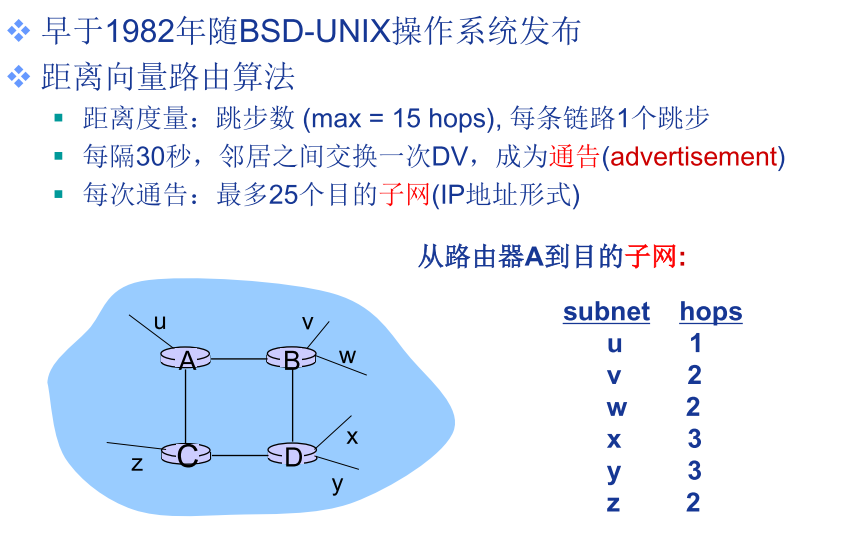

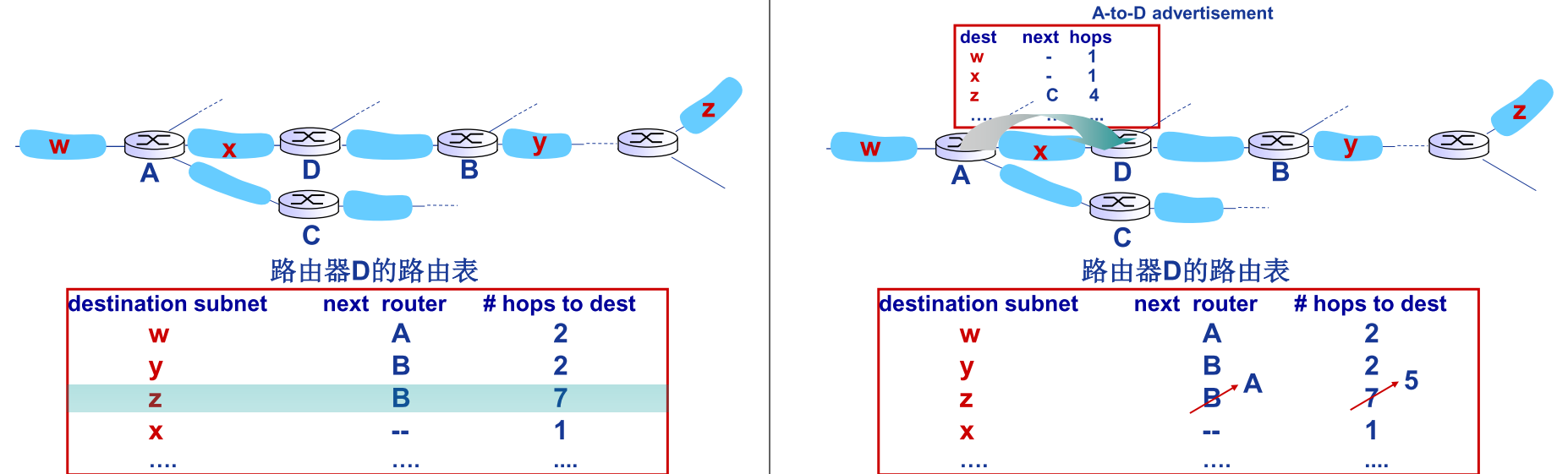

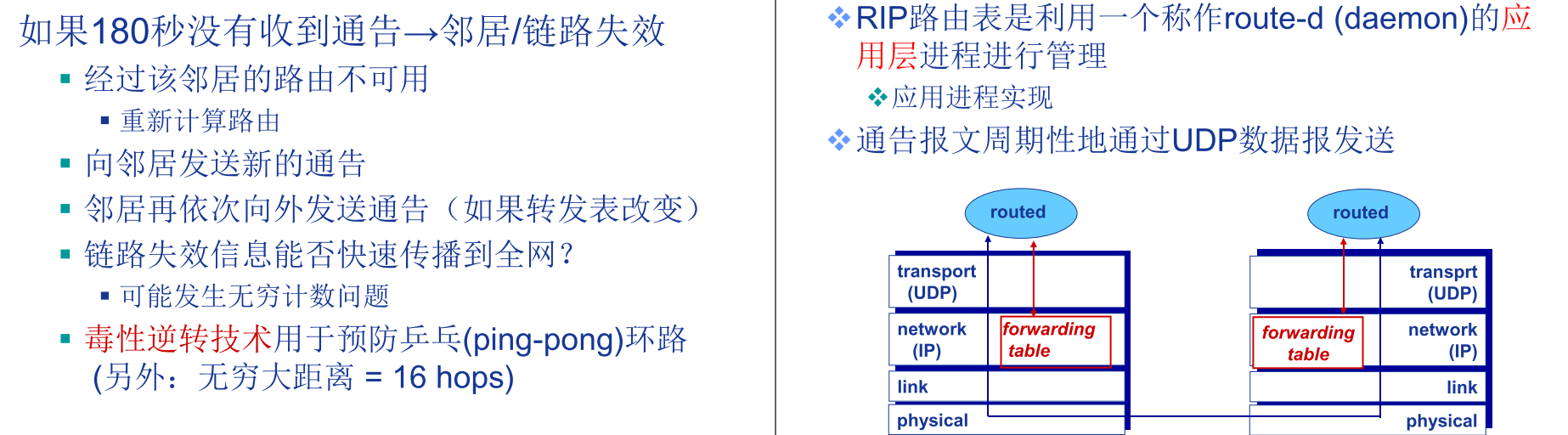

RIP

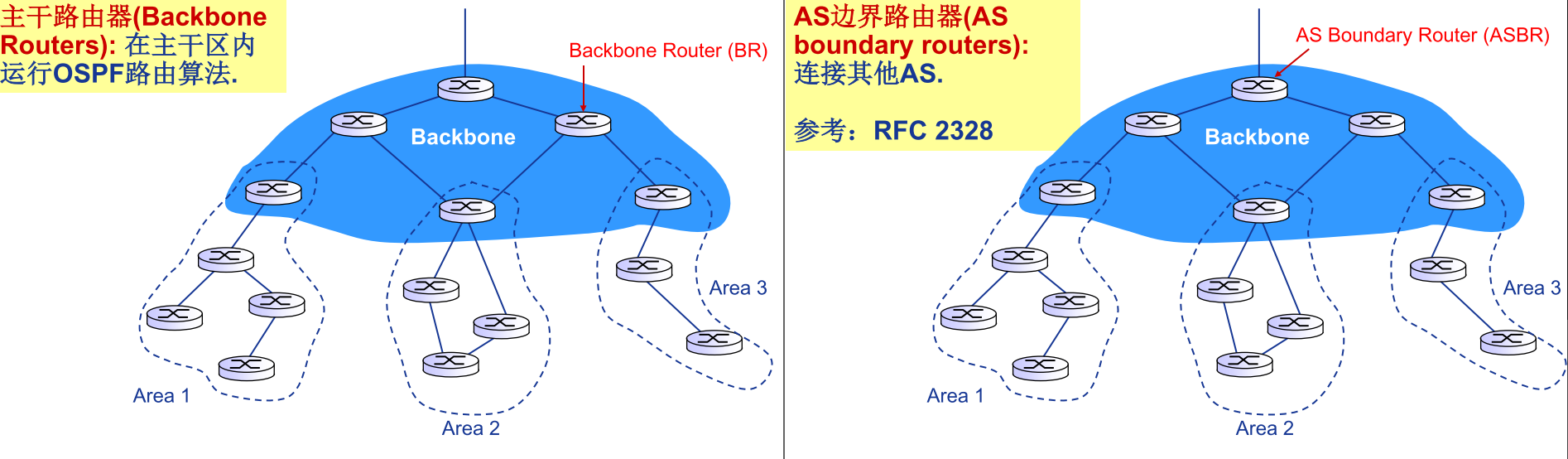

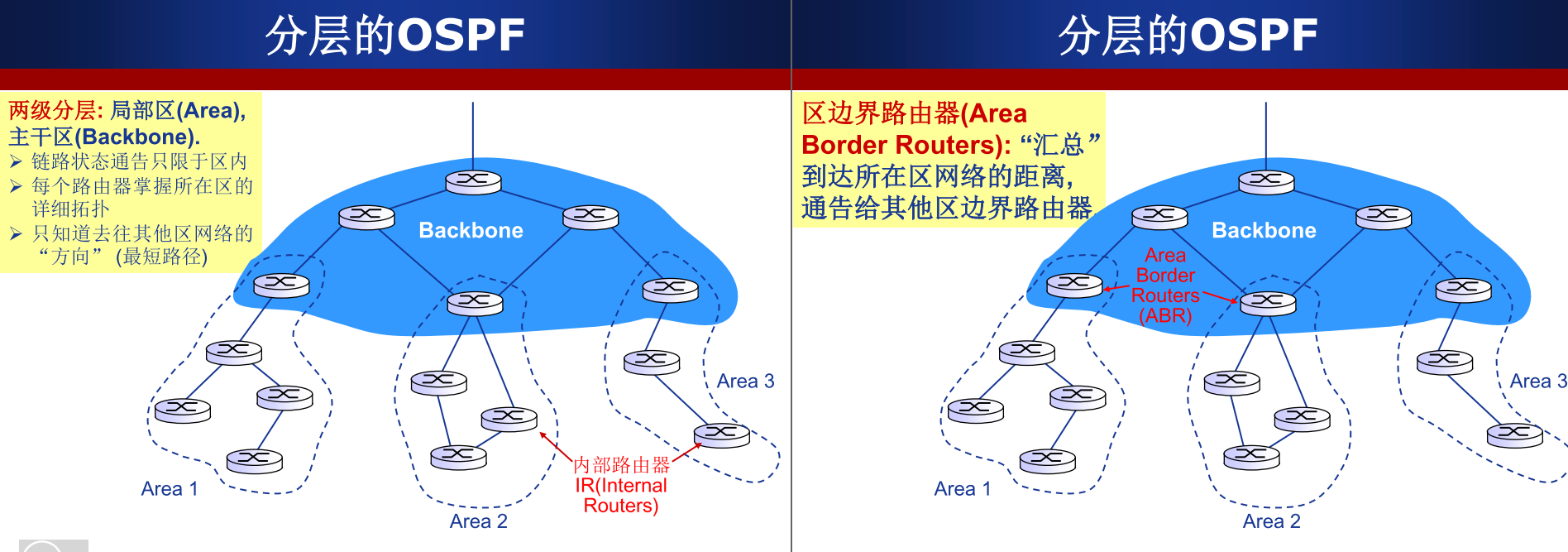

OSPF(Open Shortest Path First)协议

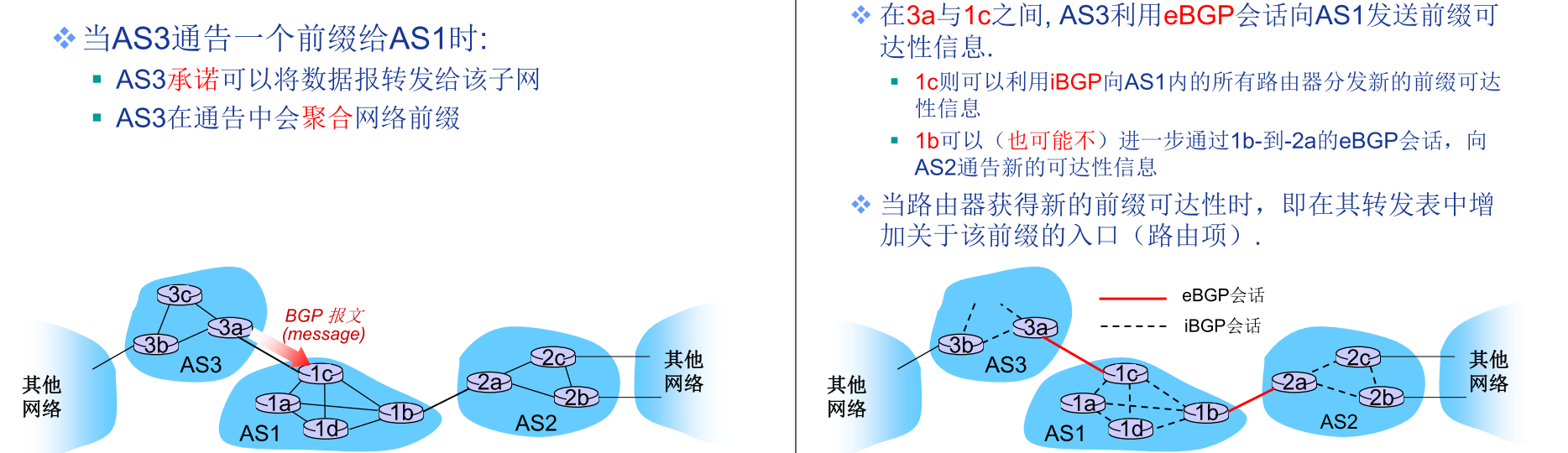

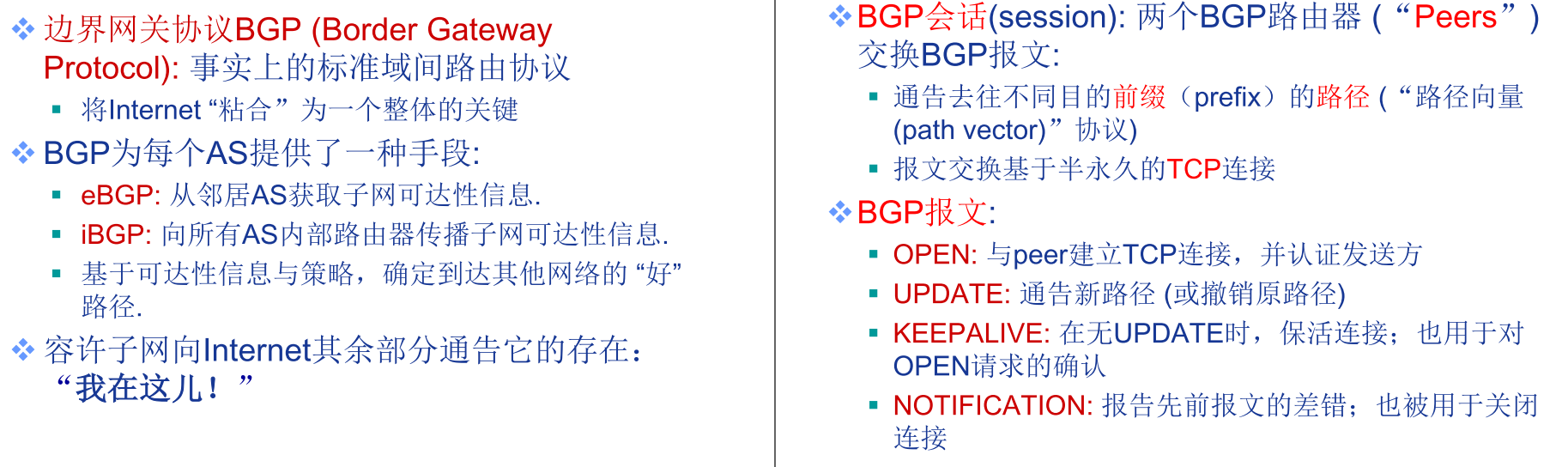

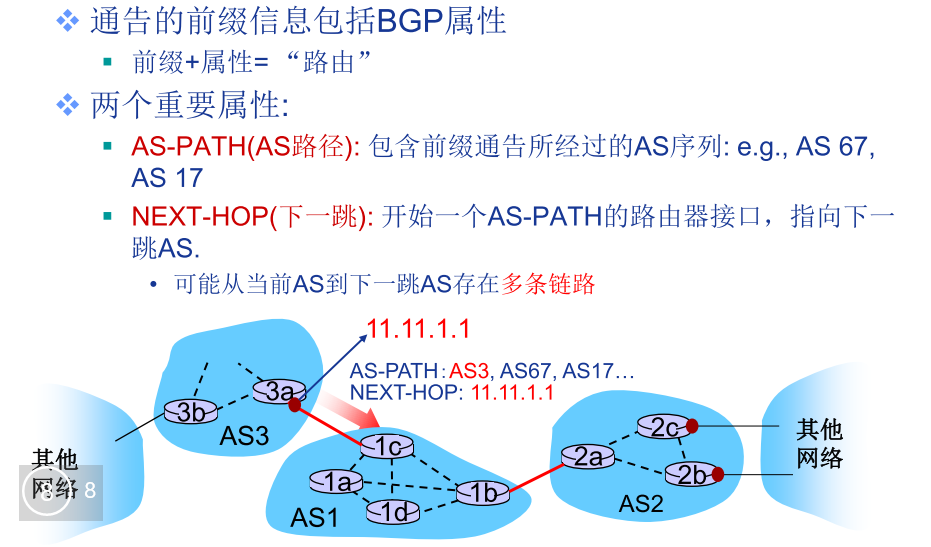

BGP协议

练习

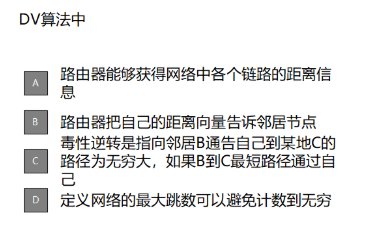

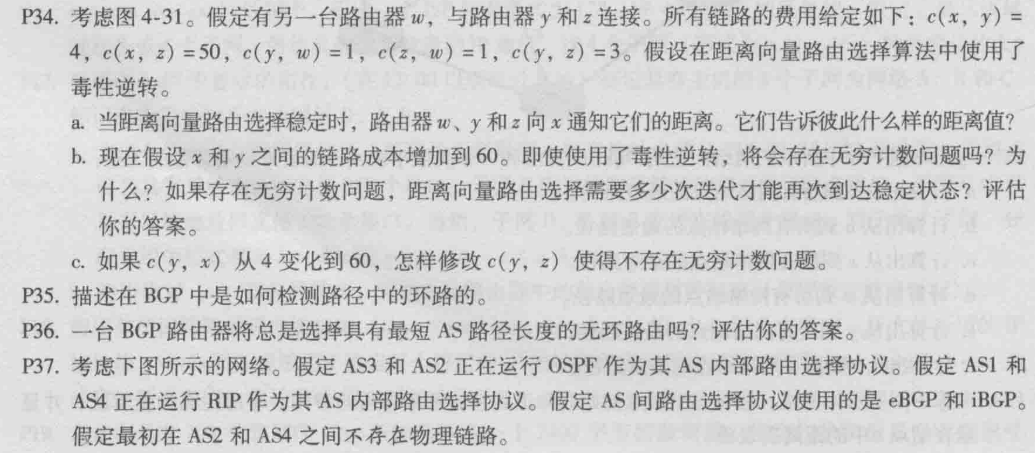

题1 DV算法
答案为BD

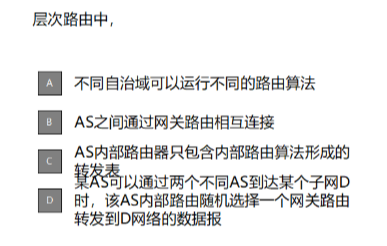

题2 层次路由
答案为AB

题3 RIP
答案为D

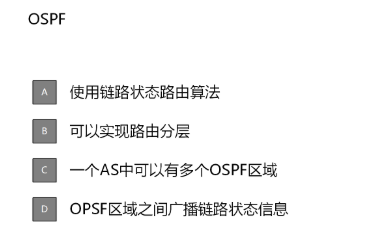

题4 OSPF
答案为ABC

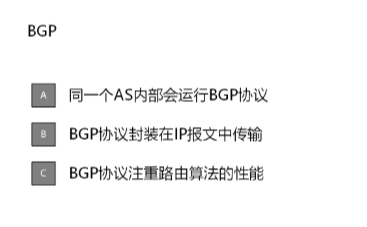

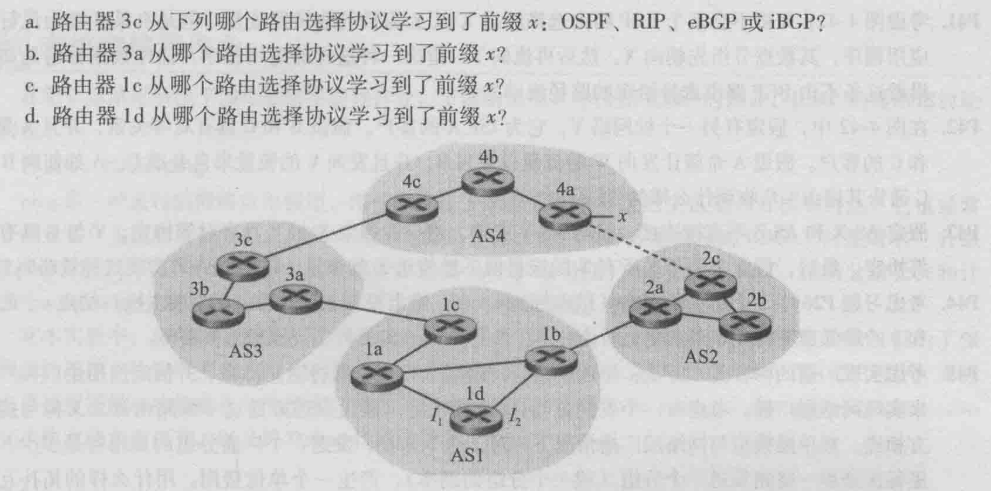

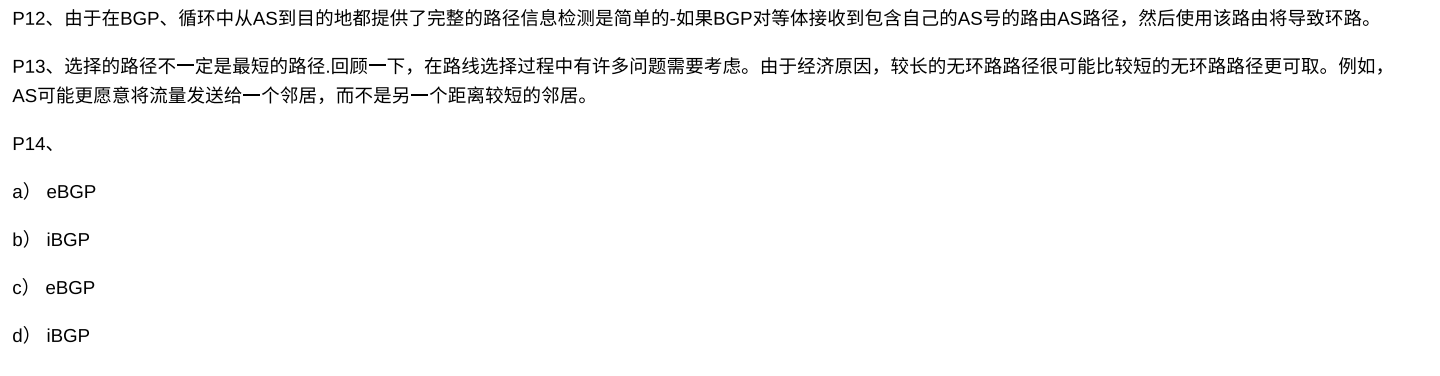

题5 BGP
答案为A

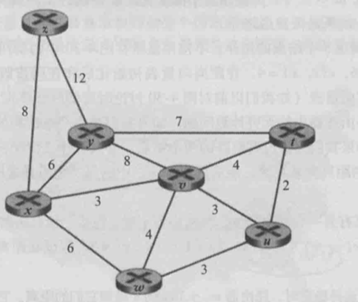

题6 考虑下面的网络。对于标明的链路费用，用Dijkstra的最短路径算法计算出从x到所有网络节点的最短路径。通过计算一个类似于表4-3的表，说明该算法是如何工作的。

解：算法：
初始化：
N’ = {u} 对于所有节点v
if v is a neighbor of u
then D(v) = c(u，v)
else D(v) = ∞
LOOP
找出w不在N’中使D(w)最小
将w添加到N‘中
对于所有v临近w且不在N’中,更新D(v)
D(v) = min( D(v), D(w)+c(w，n) ）
//将D(n)置为D(n)和D(w)+c(w，n)中的最小值
until 所有节点在N‘中
D(v)：到算法的本次迭代，从源结点到目的结点v的最低费用路径的费用
P(v)：从源到v沿着当前最低费用路径的前一结点(v的邻居)
N’：结点子集；如果从源到v的最低费用路径已确知，v在N’中

题7 比较和对照链路状态和距离向量路由选择算法。
答：链路状态路由协议是层次式的，网络中的路由器并不向邻居传递“路由项”，而是通告给邻居一些链路状态。与距离向量路由协议相比，链路状态协议对路由的计算方法有本质的差别。
距离向量协议是平面式的，所有的路由学习完全依靠邻居，交换的是路由项。链路状态协议只是通告给邻居一些链路状态。运行该路由协议的路由器不是简单地从相邻的路由器学习路由，而是把路由器分成区域，收集区域的所有的路由器的链路状态信息，根据状态信息生成网络拓扑结构，每一个路由器再根据拓扑结构计算出路由。
