数据链路层服务

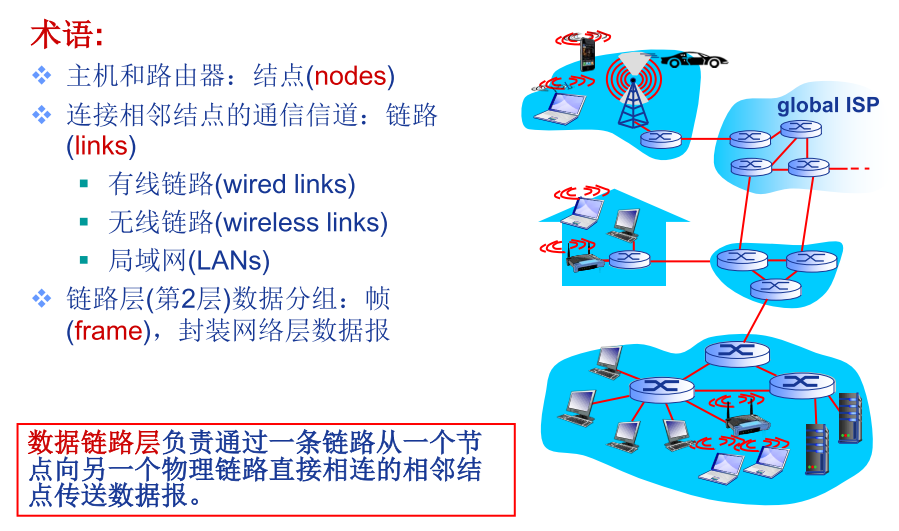

概述

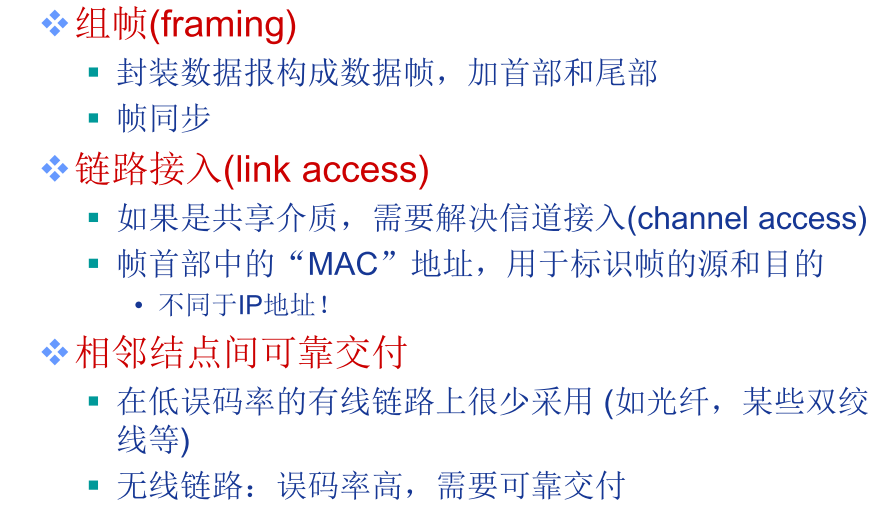

服务

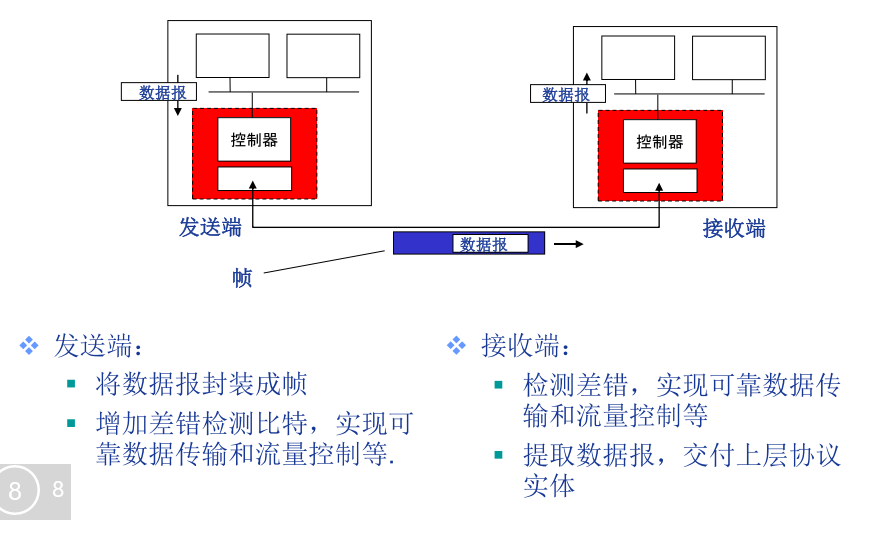

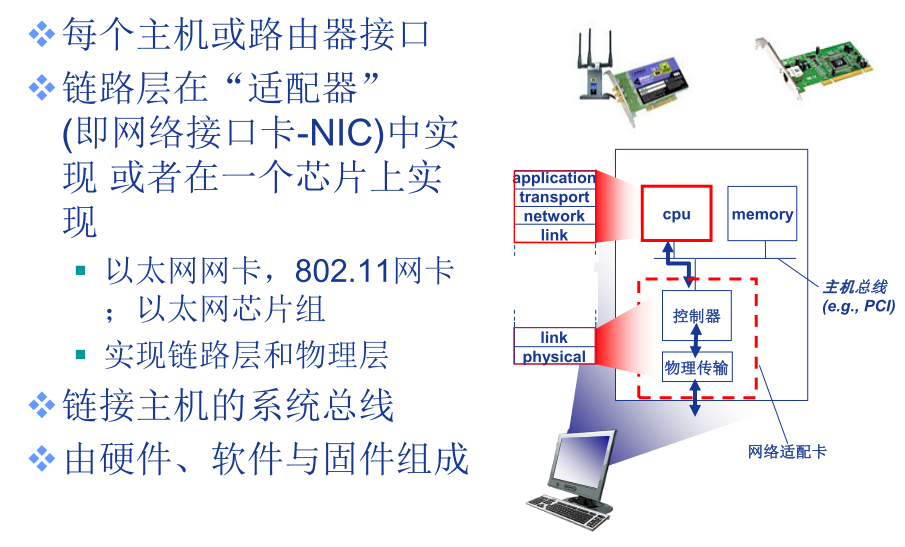

链路层的具体实现


网卡间通信


练习

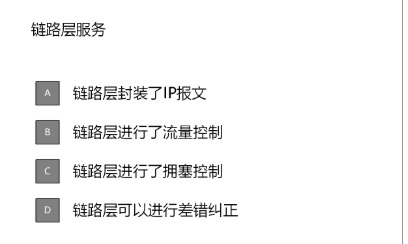

题1 链路层服务


差错编码

差错检测：差错编码

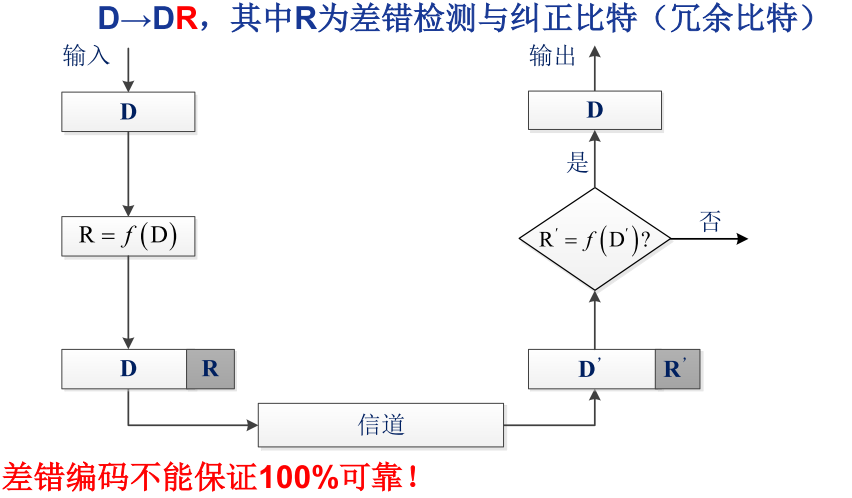

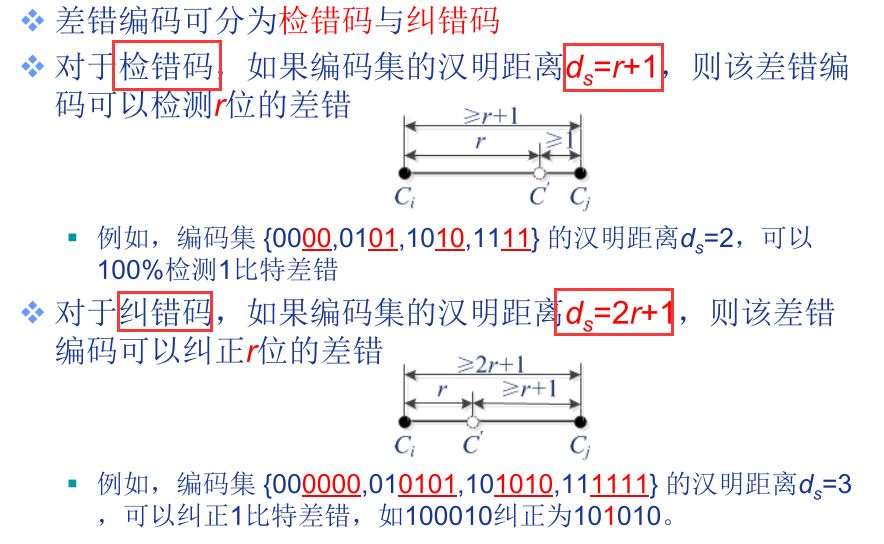

差错编码基本原理：


差错编码的检错能力

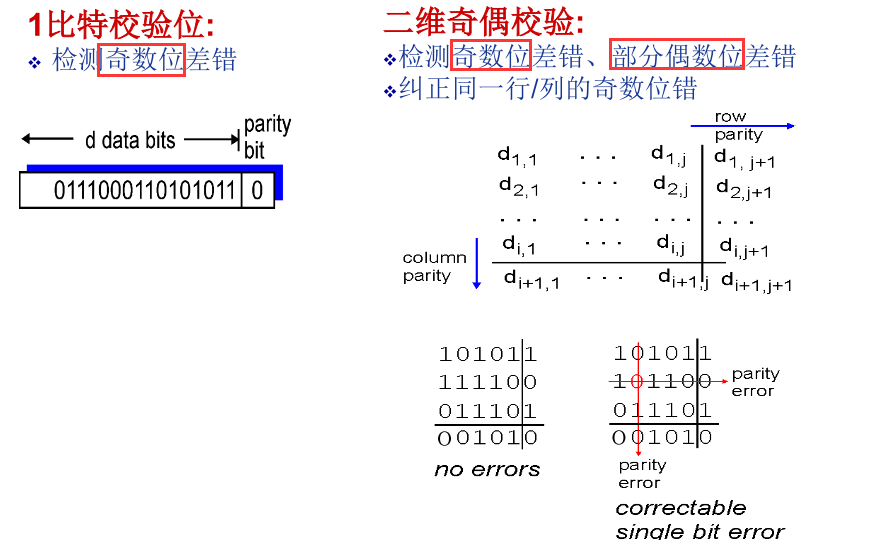

奇偶校验码

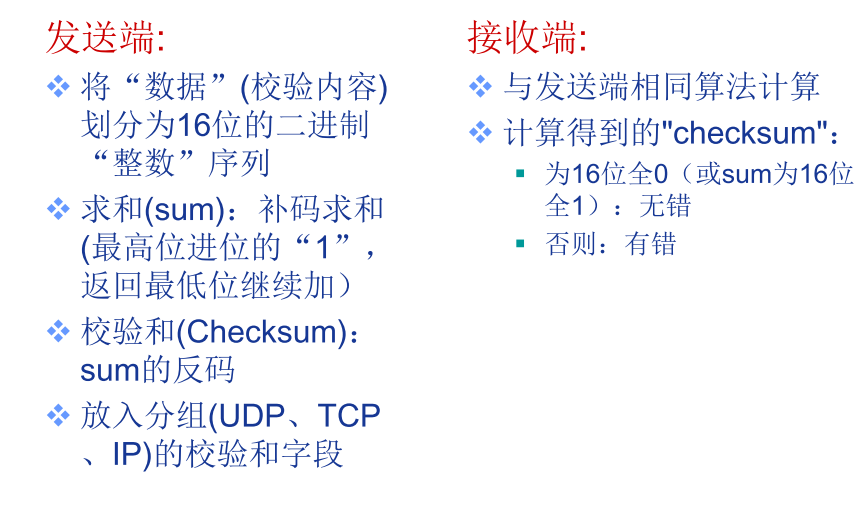

Internet校验和(Checksum)

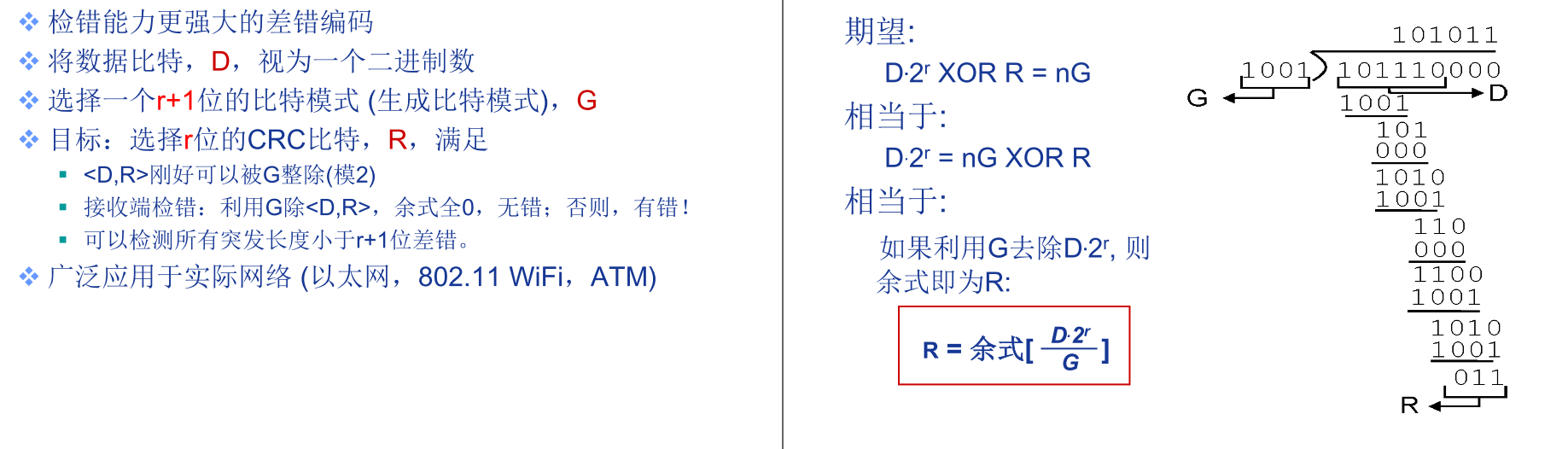

循环冗余校验码(CRC)


练习

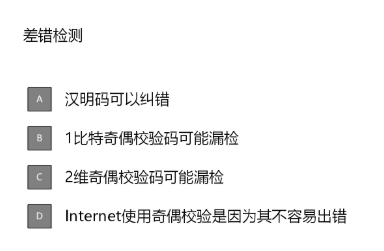

题1 差错检测


  • 答案为ABC；Internet不使用奇偶校验

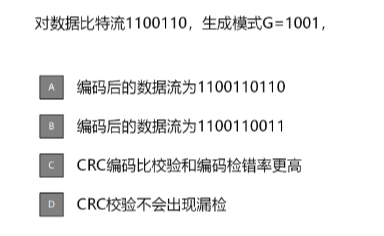

    题2 CRC


  • 答案为BC，注意G为r+1位模式，故r=3,计算的时候进位不进，借位不借。

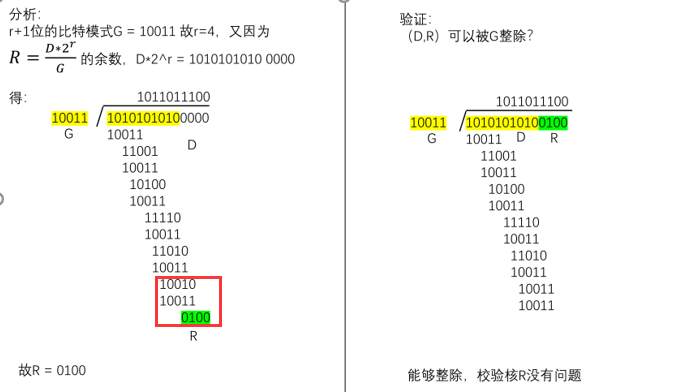

    题3 CRC2 考虑到5bit生成多项式，G = 10011，并且假设D为1010101010。


    题4 假设CRC编码的生成比特模式G=10011。请回答下列问题：

    （1）如果数据D=1010101010，则CRC编码后=？
    解：利用G=10011去除1010101010 0000，得R=0100，所以，CRC编码后=10101010100100。
    （2）如果数据D=1010100000，则CRC编码后=？
    解：利用G=10011去除1010100000 0000，得R=1001，所以，CRC编码后=10101000001001。
    （3）如果接收端收到码字01011010101001，则该码字在传输过程中是否发生差错？
    解：利用G=10011去除01011010101001，得余式=0110，不为0000，因此该码字在传输过程中发生差错。
    （4）如果接收端收到码字10010101010000, 则该码字在传输过程中是否发生差错？
    解：利用G=10011去除10010101010000, 得余式=0000，因此该码字在传输过程中未发生差错。

多路访问控制(MAC)协议

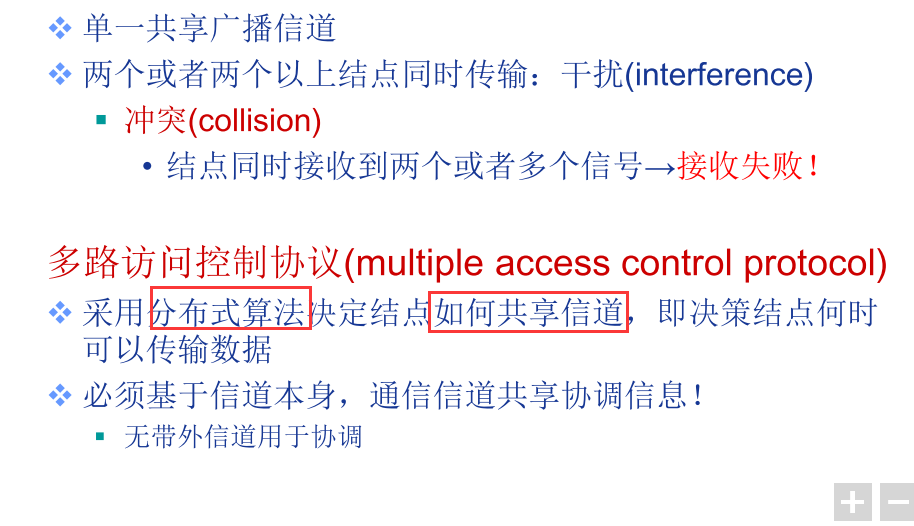

多路访问控制(MAC)协议

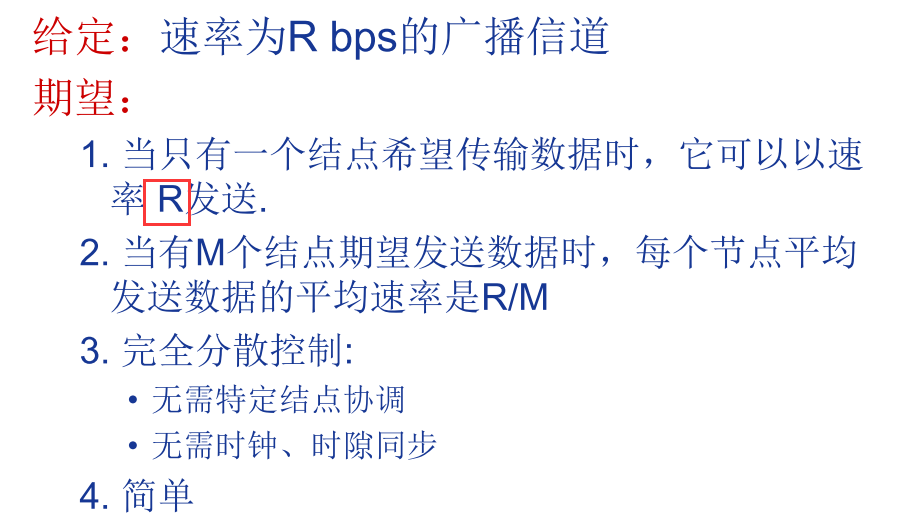

理想MAC协议

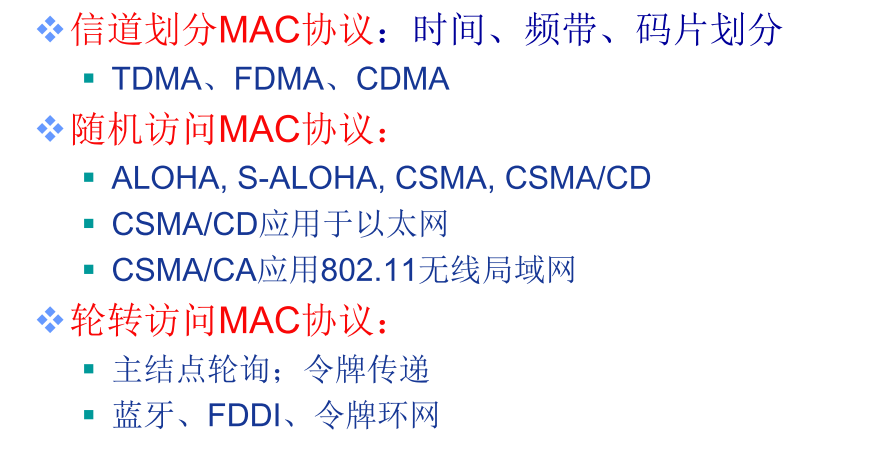

MAC协议分类


信道划分MAC协议

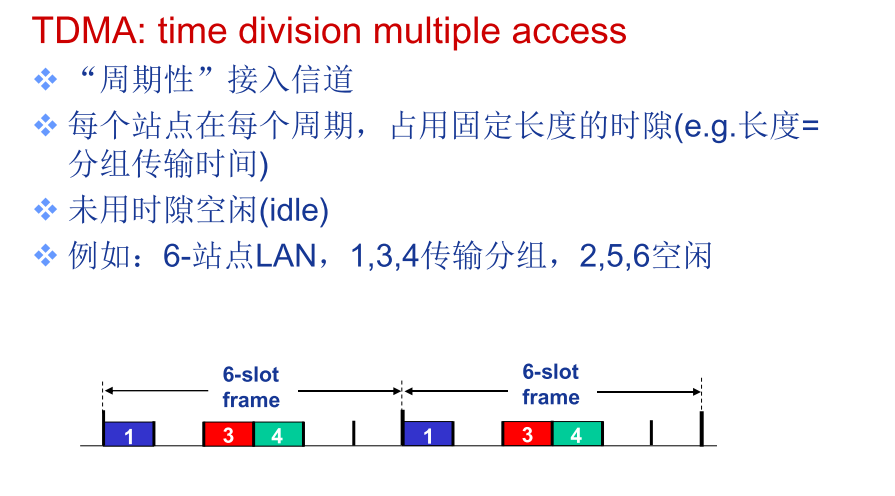

TDMA

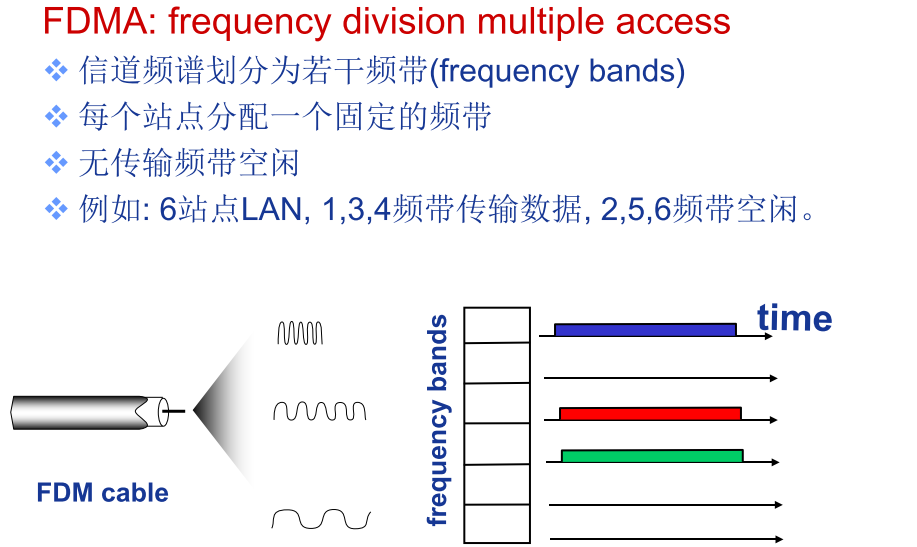

FDMA

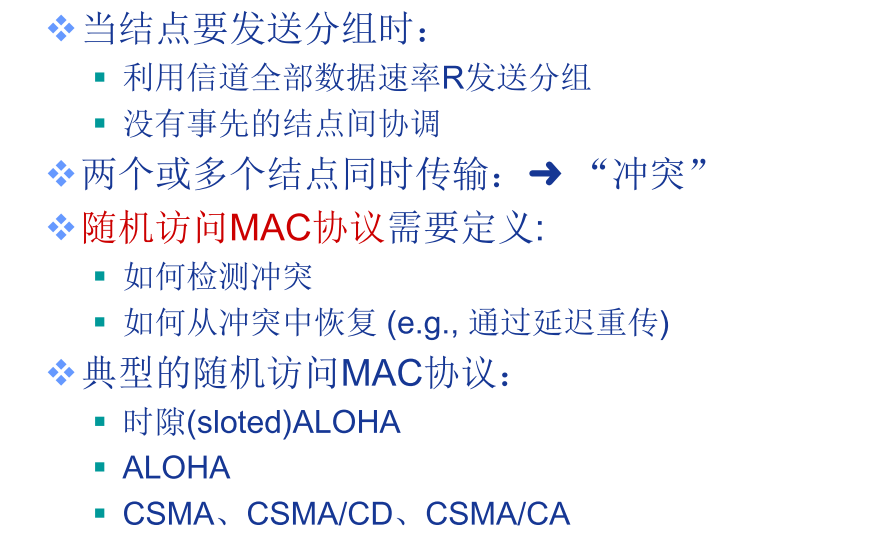

随机访问MAC协议

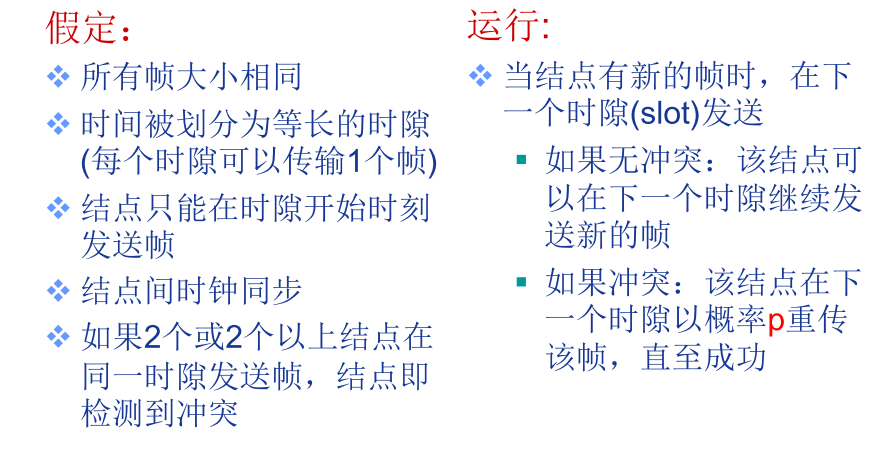

时隙ALOHA协议

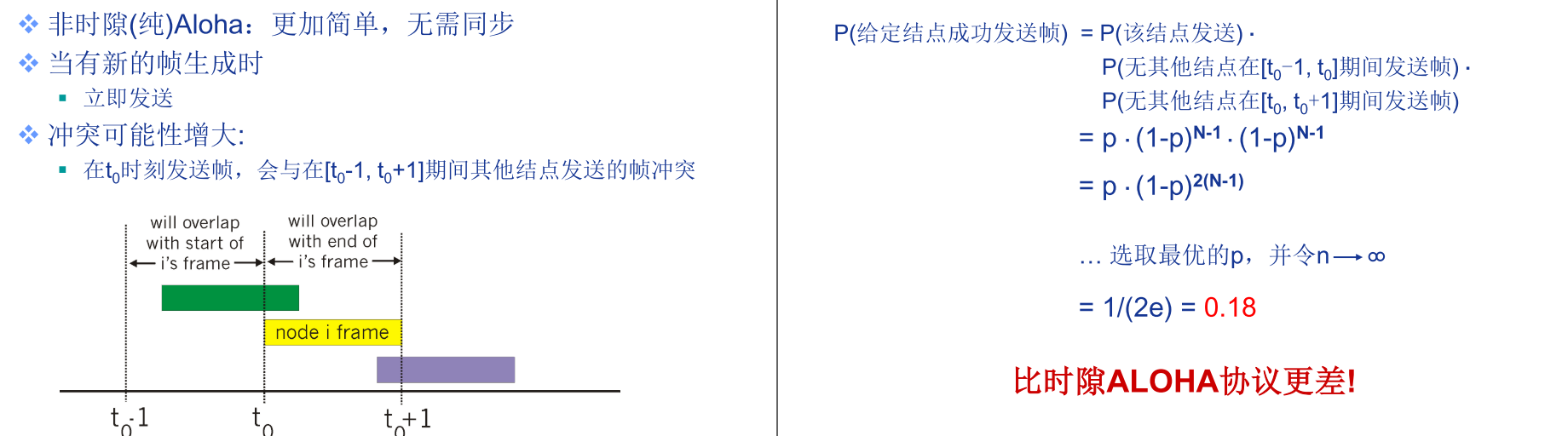

ALOHA协议

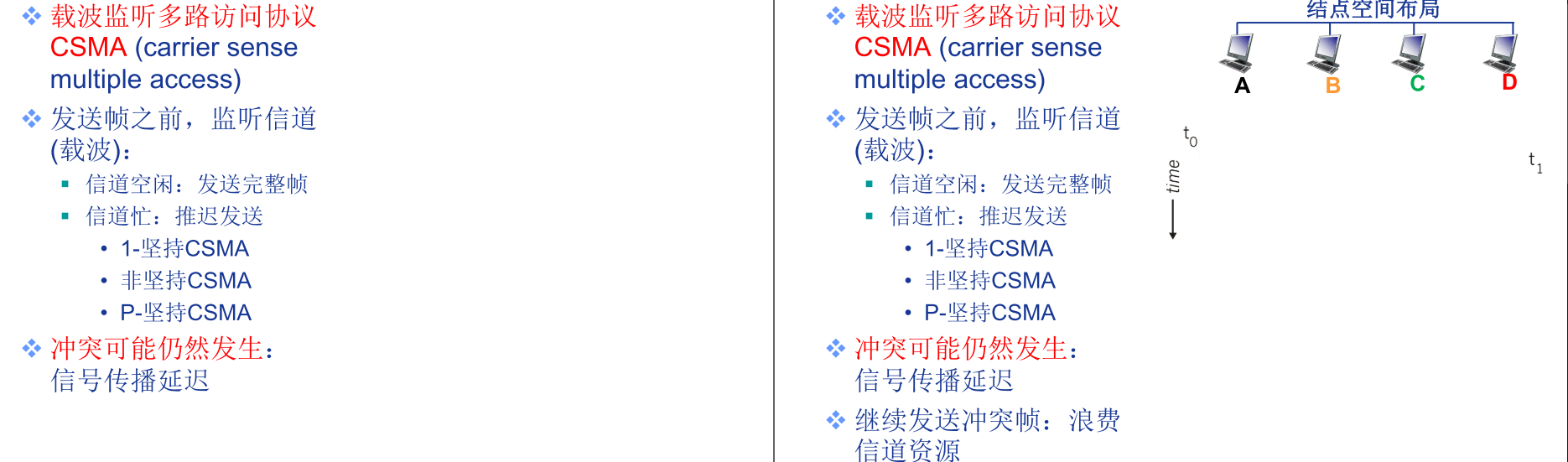

CSMA协议

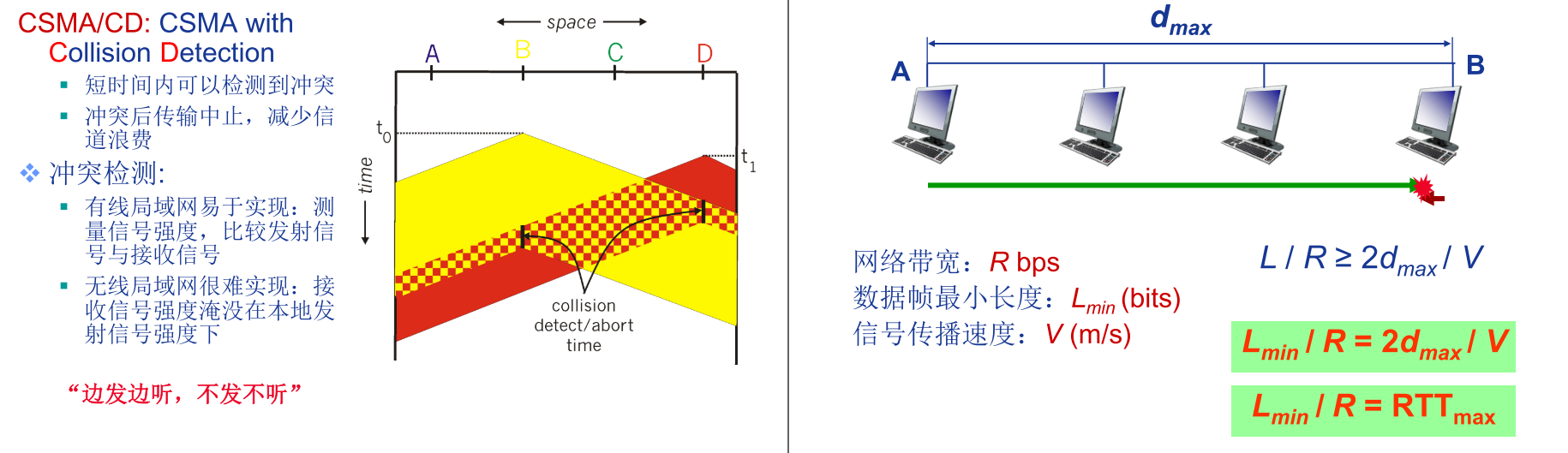

CSMA/CD协议


  • 当传输一个给定帧时，在该帧经历了一连串的n次碰撞后，节点随机地从{0,1，2，…，2n-1}中选择一个K值。
  • 一个节点等待的实际时间为K*512比特时间（对100Mbps以太网来说为5.12ms）


轮转访问MAC协议

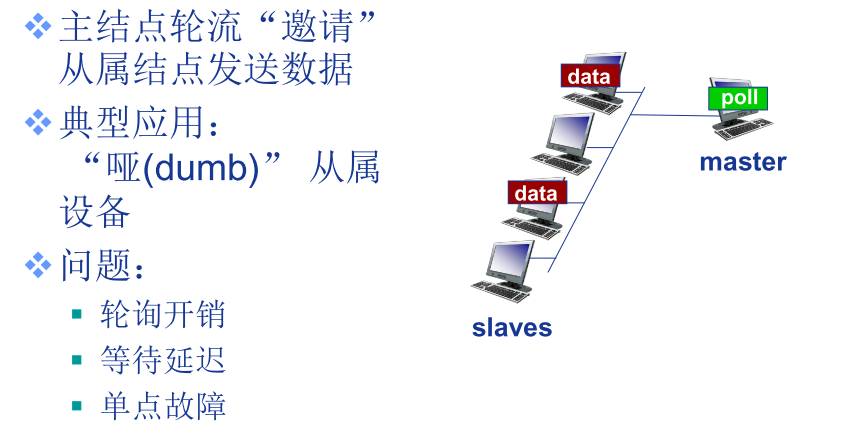

轮询(polling)


令牌传递(token passing)


MAC协议总结


练习

题1 MAC协议


  • 答案为ABC

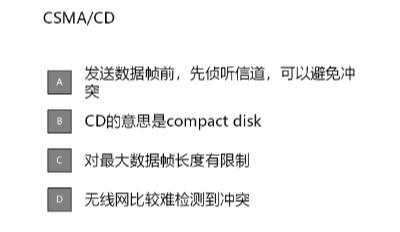

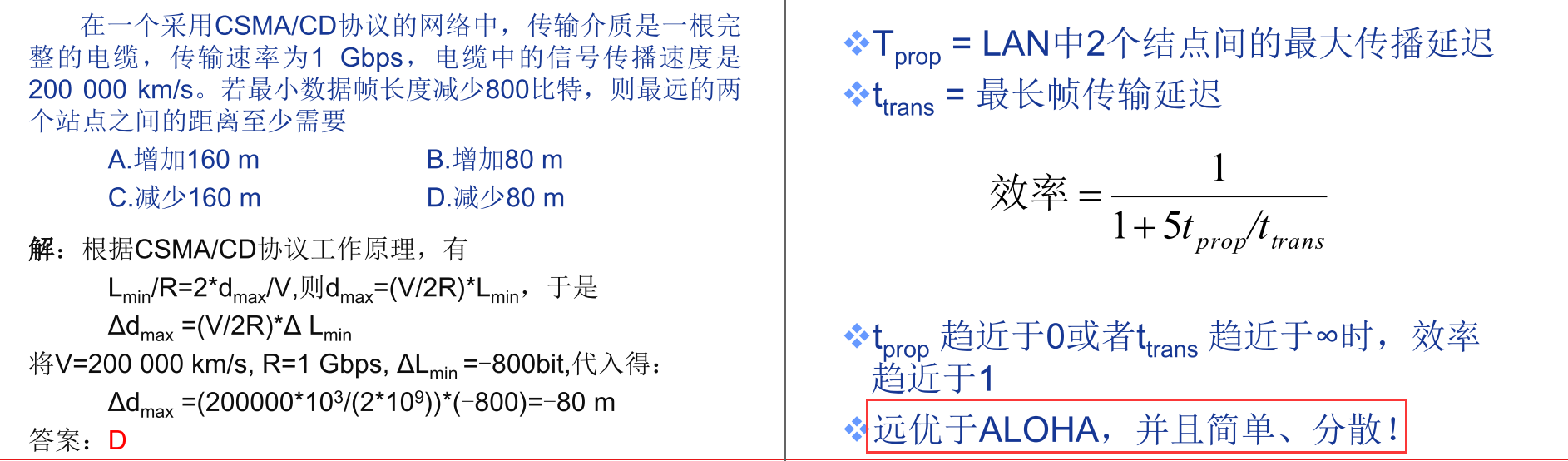

    题2 CSMA/CD


  • 答案为D

    题3 最小数据传输帧


  • 答案为A，2500bit；答案少写了0

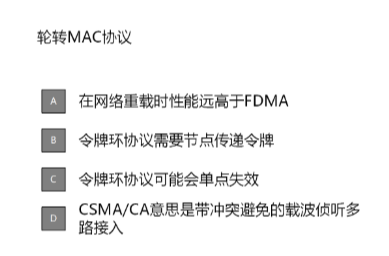

    题4 轮转MAC


  • 答案为BCD

    题5 csma/cd工作原理

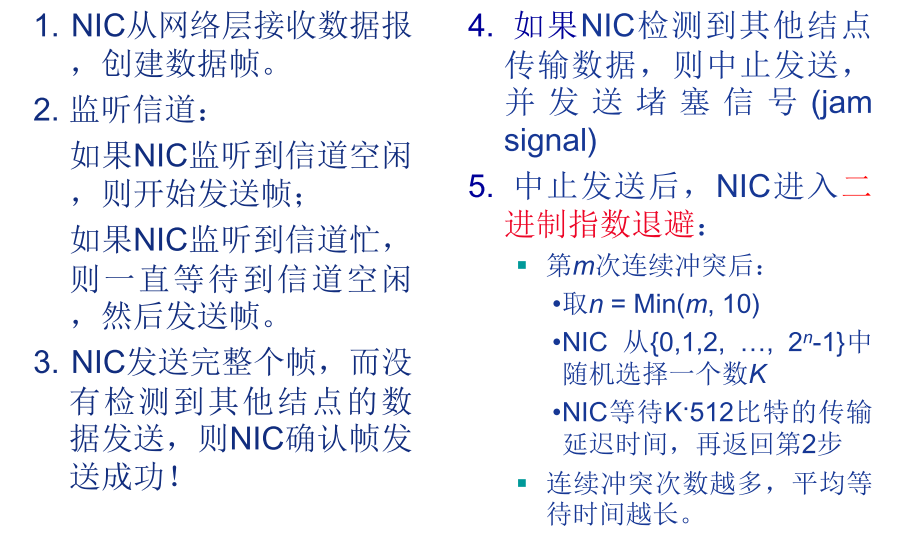

    1)适配器从网络层一条获得数据报，准备链路层帧，并将其放人帧适配器缓存中。
    2)如果适配器侦听到信道空闲(即无信号能量从信道进人适配器)，它开始传输帧。在另一方面，如果适配器侦听到信道正在忙，它将等待，直到侦听到没有信号能量时才开始传输帧。
    3)在传输过程中，适配器监视来自其他使用该广播信道的适配器的信号能量的存在。
    4)如果适配器传输整个帧而未检测到来自其他适配器的信号能量，该适配器就完成了该帧。在另一方面，如果适配器在传输时检测到来自其他适配器的信号能量，它中止传输(即它停止了传输帧)。
    5)中止传输后，适配器等待一- 随机时间量，然后返回步骤2。

    题6 时隙ALOHA

    假定4个活跃结点A、B、C和D都使用时隙ALOHA来竞争访问某信道。假设每个结点有无限个分组要发送。每个结点在每个时隙中以概率p尝试传输。第一个时隙编号为时隙1，第二个时隙编号为时隙2，等等

  • A．结点A在时隙5中首先成功的概率是多少？

假设结点A成功的概率为p（A）：
那么在时隙5成功，时隙1~4失败的概率为：
P（A）（1-p（A））^4
又：p（A）=P（1-P）^3
则A在时隙5中首先成功的概率为：
P（1-P）^3【1-（P（1-P）^3）】^4

  • B．某个结点（A、B、C或D）在时隙4中成功的概率是多少？

每一节点在时隙4成功的概率都是：P（1-P）^3
那么A/B/C/D成功的概率为：4p（1-p）^3

  • C．在时隙3中出现首个成功的概率是多少？

任意一个结点在某个时隙成功的概率是：4p（1-p）^3
则时隙3中出现首个成功的概率：
【1-4【p（1-p）^3】】^2 4p（1-p）^3

  • D．这个4结点系统的效率是多少？

效率为：4p（1-p）^3

题7 假设结点A和结点B在相同的10Mbps广播信道上，并且这两个结点的传播时延为245比特时间。假设A和B同时发生以太网帧，帧发生了碰撞，然后A和B在CSMA/CD算法中选择不同的K值。假设没有其他结点处于活跃状态，来自A和B的重传会碰撞吗？为此，完成下面的例子就足以说明问题了。假设A和B在t=0比特时间开始传输。它们在t=245比特时间都检测到了碰撞。假设KA=0,KB=1。B会将它的重传调整到什么时间？A在什么时间开始发送？A的信号在什么时间到达B呢？B在它预定的时刻一直传输吗？

解：

时间 事件
0 A和B开始传输
245 A和B检测碰撞并停止发送数据
293（245+48） A和B完成阻塞信号的发送
538（245+293）

634（538+96）		 B的最后一位到达A，A检测到空闲通道
A开始传输
805（293+512）

901（805+96）

879（634+245）		 B返回步骤2（B发送完拥塞信号开始认为信道空闲）

发送之前，B再继续等待96比特时间

A的传输到达B

901>879，说明A重传在B的预定重传时间前到达B，B在重传时不进行传输。因此A和B不会碰撞。

  • 对于以太网，一个节点等待的实际时间量是K*512比特时间
  • 强化碰撞，当发送数据的站检测到了碰撞，除了立即停止发送数据外，还要继续发送 32 比特或 48 比特的人为干扰信号，以便让所有用户都知道现在已经发生了碰撞。
  • 帧间最小间隔：以太网规定帧间最小间隔为 9.6 μs，即 96比特时间

    题8 在CSMA/CD中，在第5次碰撞后，结点选择K=4的概率有多大?结果K=4在10Mbps以太网上对应于多少秒的时延?

    答：1/2^5=1/32；时延为4 * 51.2μs = 204.8μs

    题9 假设在采用广播链路的10Mbps以太网中，回答下列问题：

    （1）某结点连续第5次冲突后，按二进制指数退避算法，选择K=4的概率是多少？相应地延迟多久再次重新尝试发送帧？
    解：连续第5次冲突后，结点网卡从{0, 1, 2,…, 31}中选择K，因此，选择到K=4的概率为1/32，相应地延迟时间为4512/(1010^6)=0.2048ms=204.8μs。
    （2）如果连续第12次冲突，该结点最多延迟多久再次重新尝试发送帧？
    解：当连续12次冲突后，网卡将从{0, 1, 2,…,1022，1023}中选择K，因此最多延迟时间是选择到K=1023，相应地延迟时间为1023512/(1010^6)=52.3776ms。

    题10 某局域网采用CSMA/CD协议实现介质访问控制，数据传输速率为10 Mbps，主机甲和主机乙之间的距离为2km，信号传播速度是200000km/s。请回答下列问题：

    （1）若主机甲和主机乙发送数据时发生冲突，则从开始发送数据时刻起，到两台主机均检测到冲突时刻止，最短需经过多长时间？最长需经过多长时间？（假设主机甲和主机乙发送数据过程中，其他主机不发送数据）
    解：主机甲和主机乙之间单向传播延迟时间= 2km/(200000km/s)=10μs；两台主机均检测到冲突时，最短所需时间和最长所需时间对应下面两种极端情况：
    ①主机甲和主机乙同时各发送一个数据帧，信号在信道中发生冲突后，冲突信号继续向两个方向传播。因此，双方均检测到冲突需要1个单向传播延迟，即10μs。因此，甲乙两台主机均检测到冲突时，最短需经过10μs。
    ②主机甲（或主机乙）先发送一个数据帧，当该数据帧即将到达主机乙（或主机甲）时，主机乙（或主机甲）也开始发送一个数据帧。这时，主机乙（或主机甲）将立即检测到冲突；而主机甲（或主机乙）要检测到冲突，冲突信号还需要从主机乙（或主机甲）传播到主机甲（或主机乙），因此，主机甲（或主机乙）检测到冲突需要2个单向传播延迟，即20μs。因此，甲乙两台主机均检测到冲突时，最长需经过20μs。
    （2）若网络不存在任何冲突与差错，主机甲总是以标准的最长以太网数据帧向主机乙发送数据，主机乙每成功收到一个数据帧后立即向主机甲发送一个64字节的确认帧，主机甲收到确认帧后方可发送下一个数据帧。此时主机甲的有效数据（上层协议数据）传输速率是多少？（不考虑以太网帧的前导码）
    解：以太网最大帧长为1518B；发送1518B的数据帧所用时间(传输延迟) = 1518×8 bits/10 Mbps=1214.4μs；
    发送64B的确认帧所用时间(传输延迟) = 64×8bits/10Mbps=51.2μs；
    主机甲从发送数据帧开始到收完确认帧为止的时间记为T总，则T总=1214.4+51.2+2×10=1285.6 μs；
    在1285.6μs内发送的有效数据长度=1518B-18B=1500B=12000bits；
    因此，主机甲的有效数据传输速率=12000bits/1285.6μs ≈ 9.33Mbps。

局域网

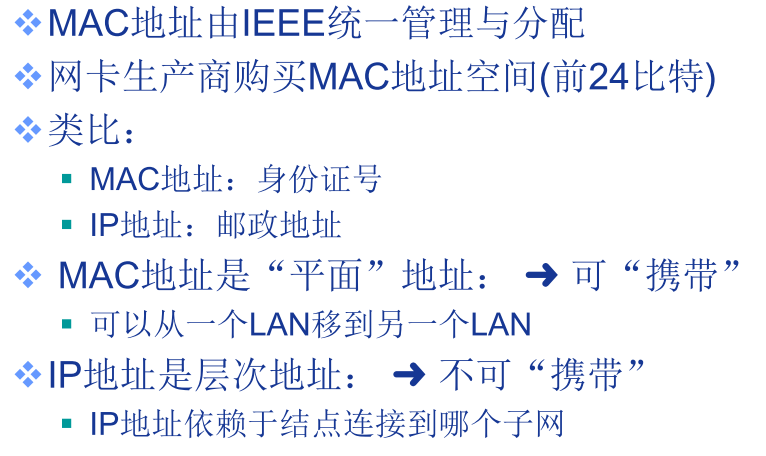

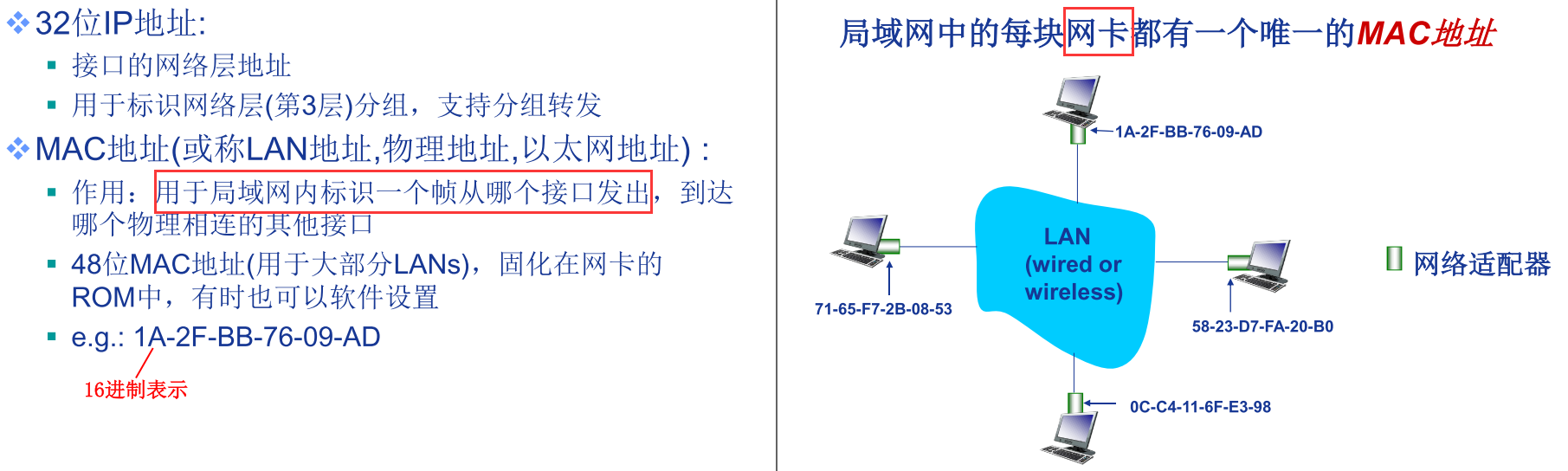

MAC地址


ARP: 地址解析协议


寻址: 从一个LAN路由至另一个LAN


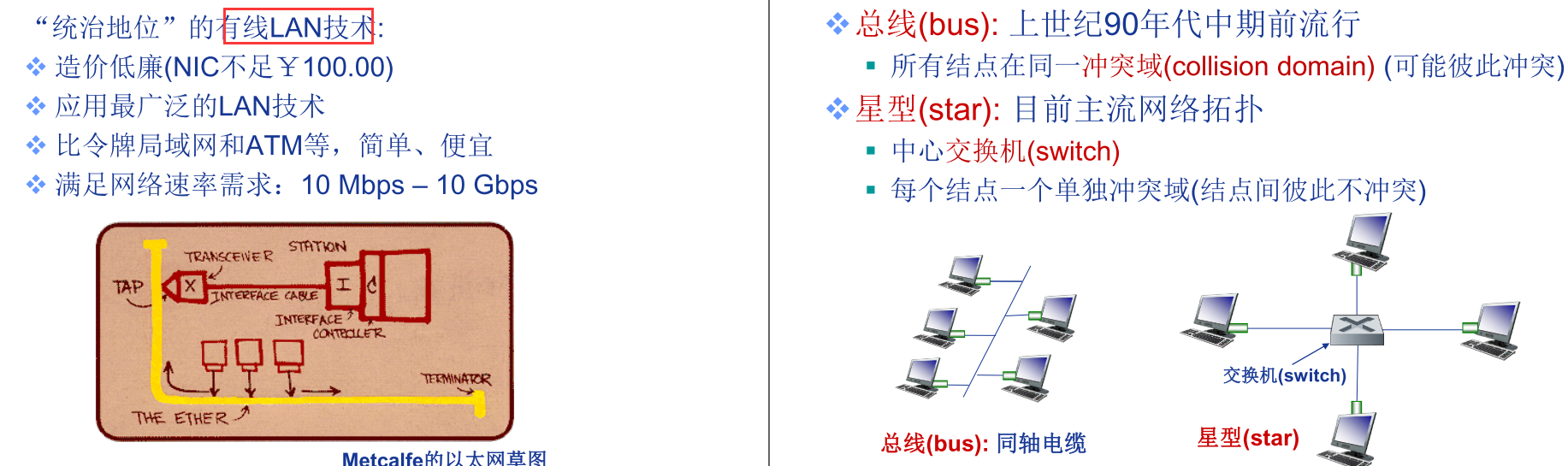

以太网(ETHERNET)

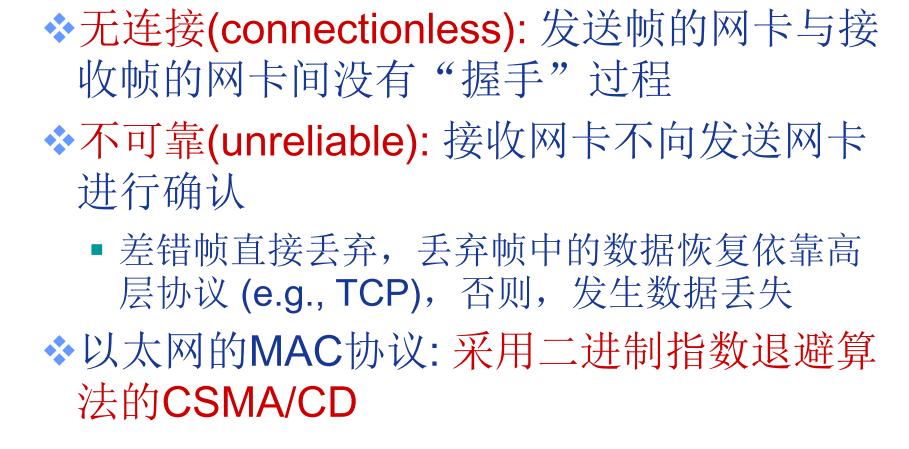

以太网：不可靠、无连接服务


以太网CSMA/CD算法

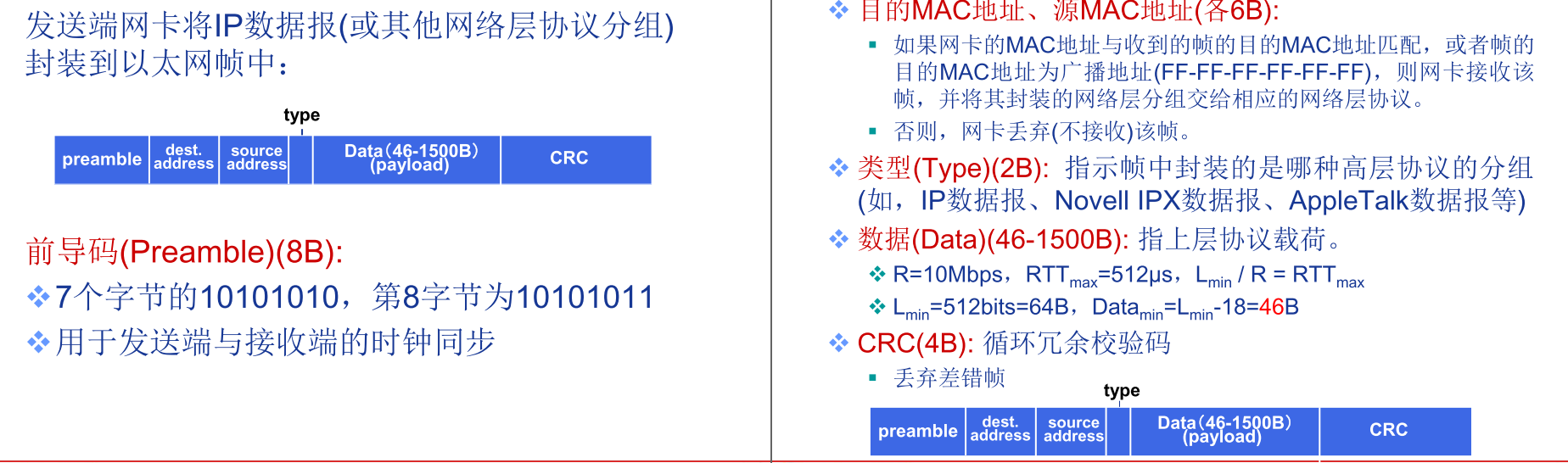

以太网帧结构


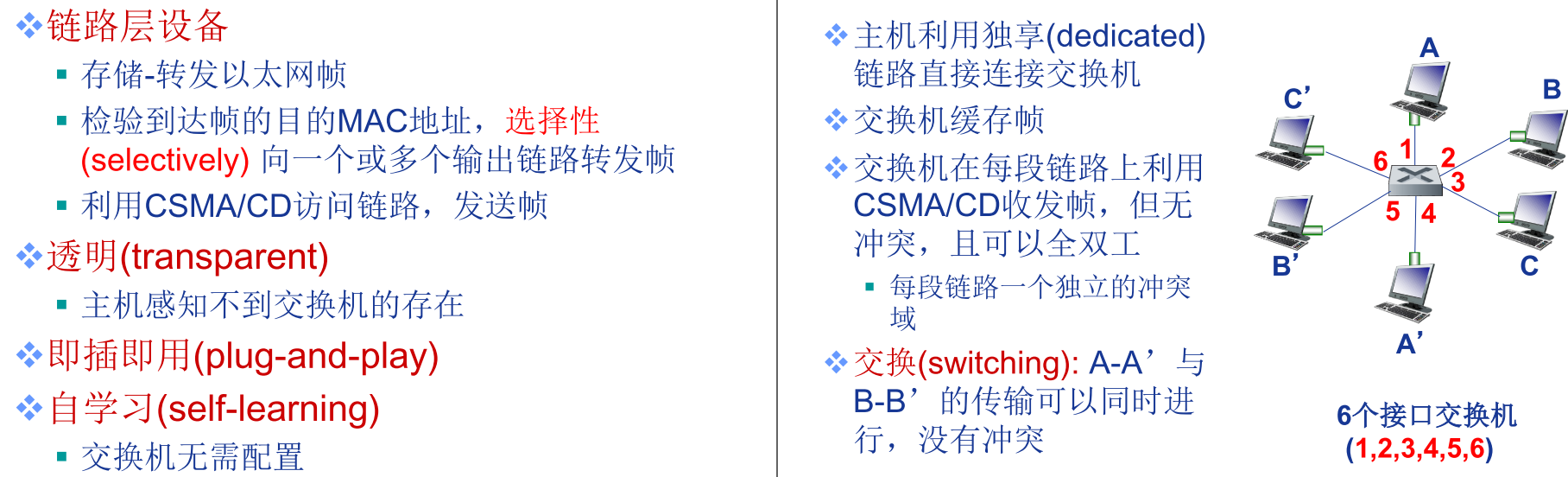

交换机

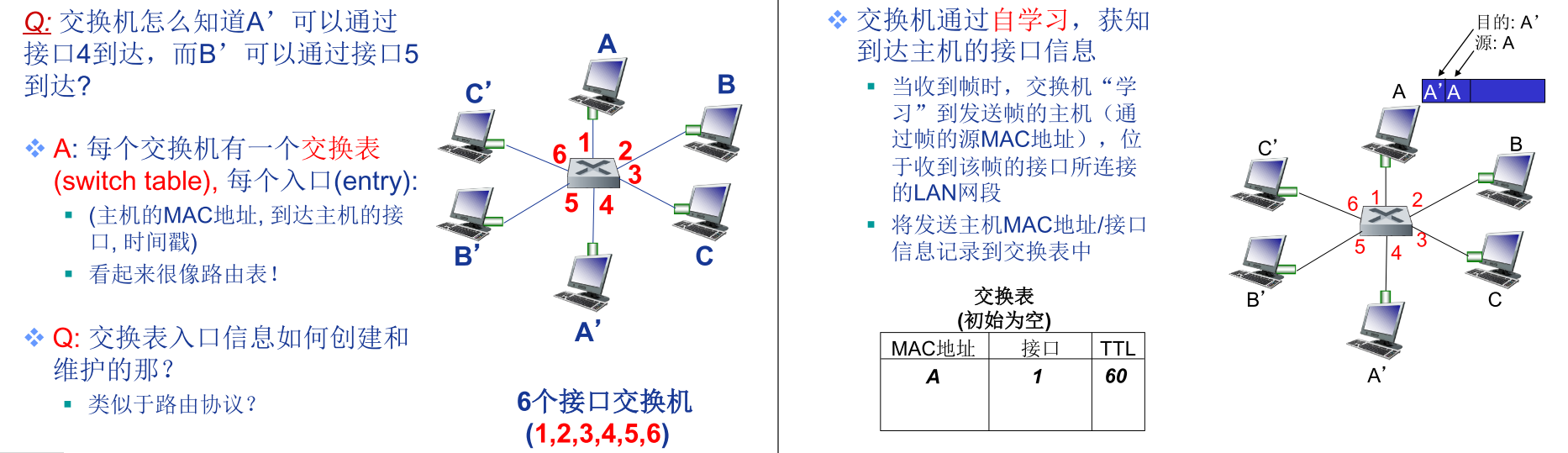

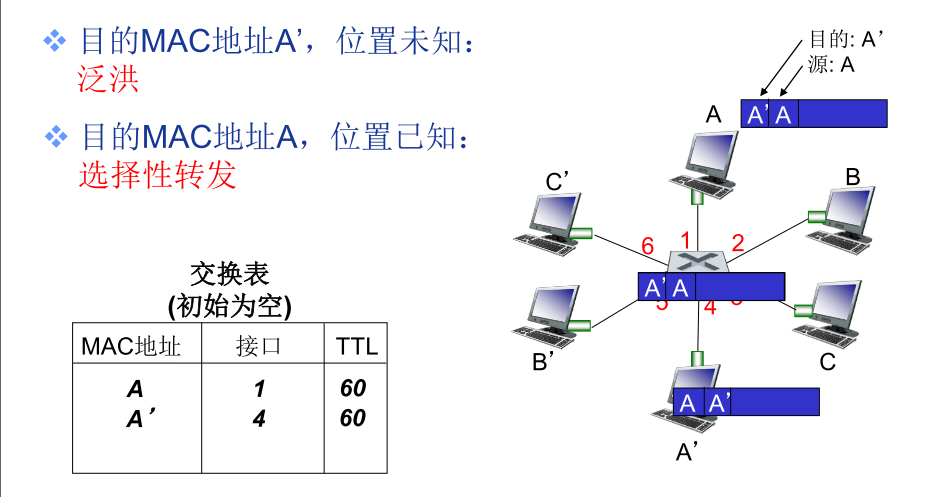

交换表和自学习

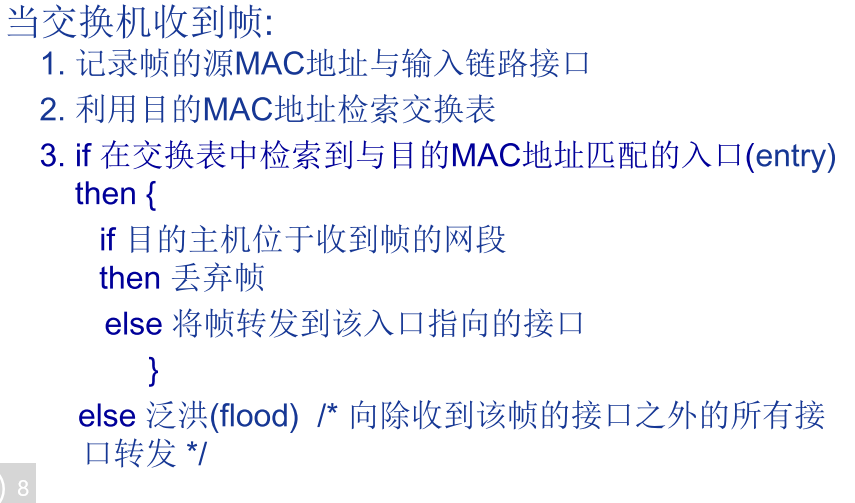

交换机: 帧过滤/转发

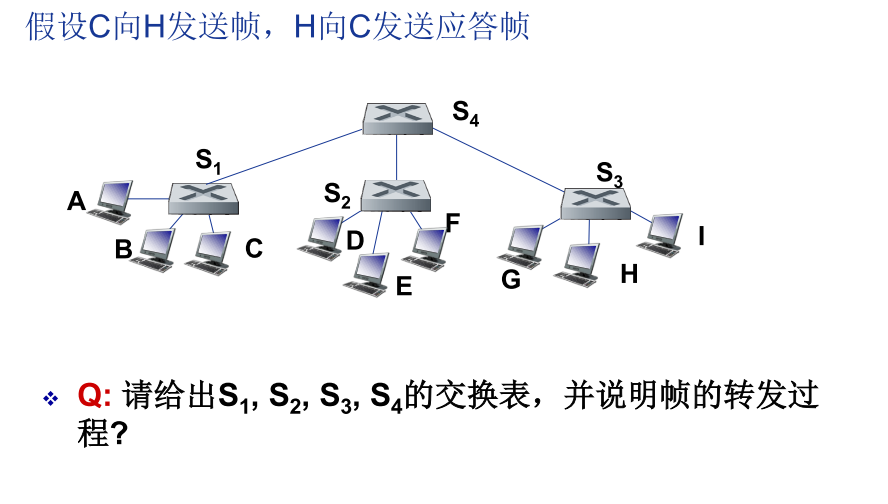

自学习与转发过程举例


交换机互联


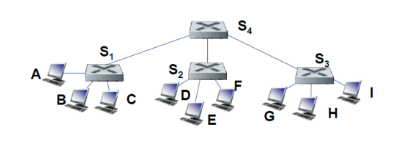

多交换机自学习举例


组织机构(Institutional)网络

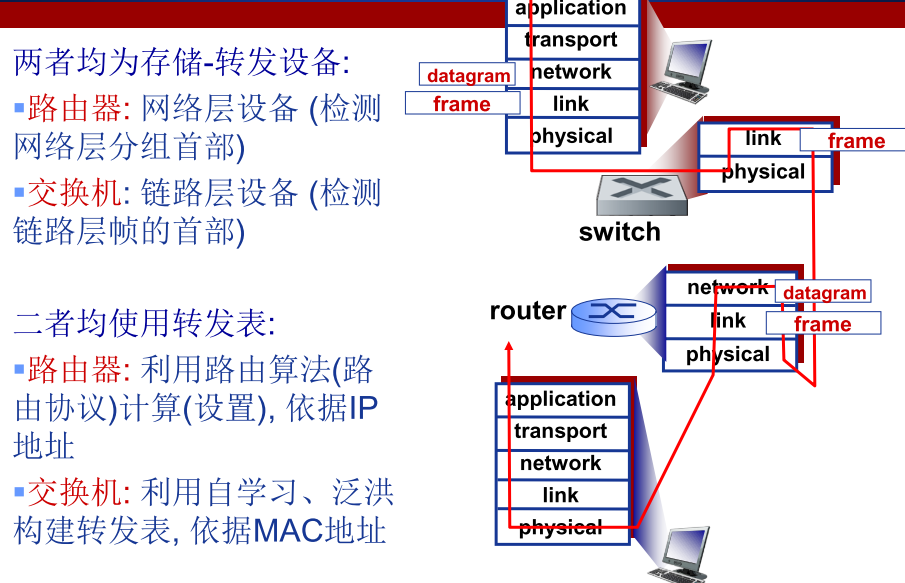

交换机 vs. 路由器


虚拟局域网(VLAN)


基于端口的VLAN和跨越多交换机的VLAN


802.1Q VLAN帧格式


PPP协议

点对点数据链路控制

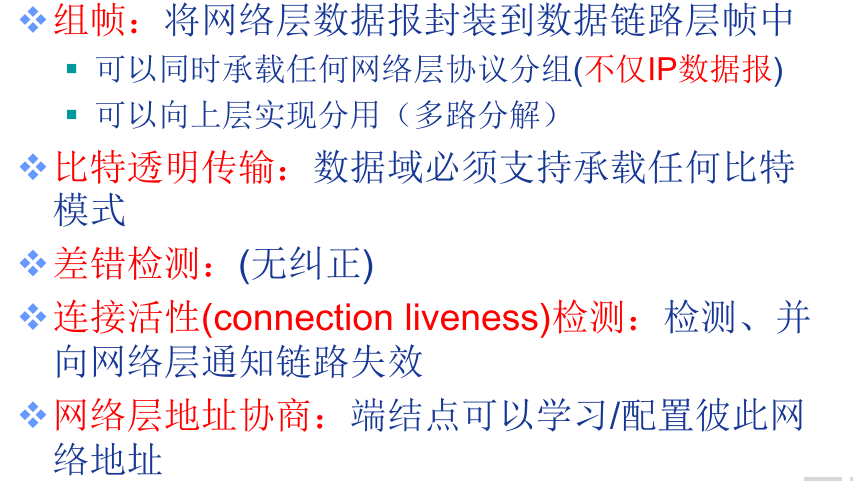

PPP设计需求[RFC 1557]

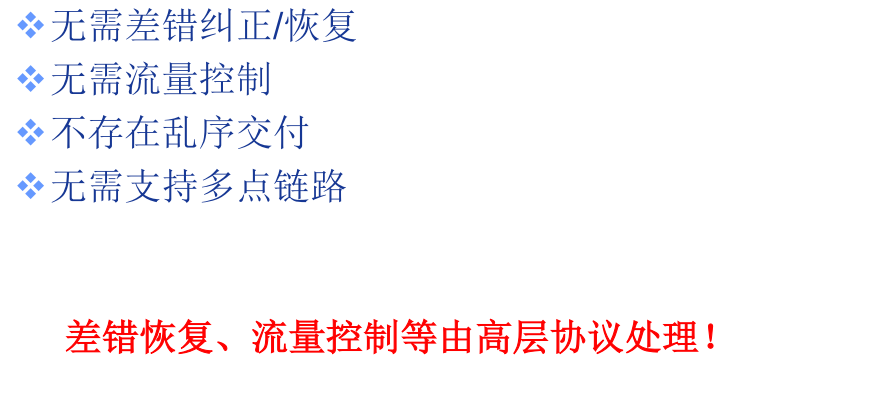

PPP无需支持的功能

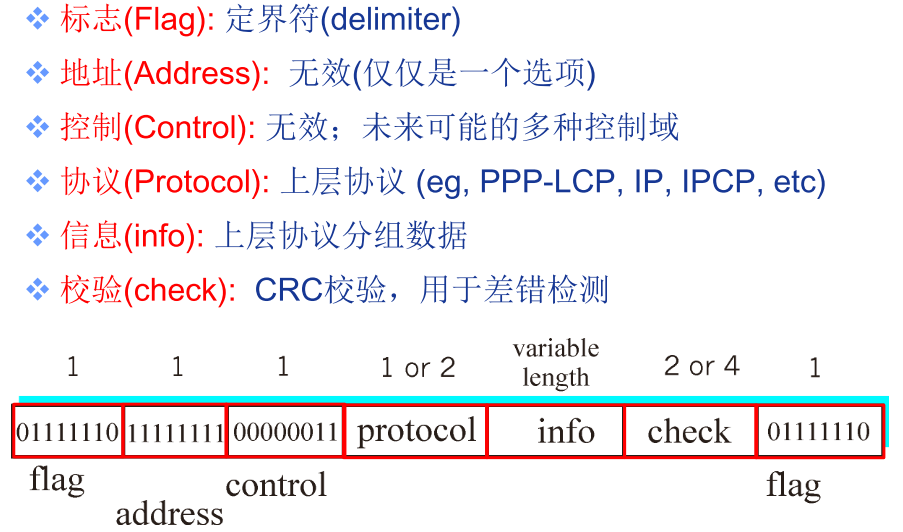

PPP数据帧


字节填充(Byte Stuffing)

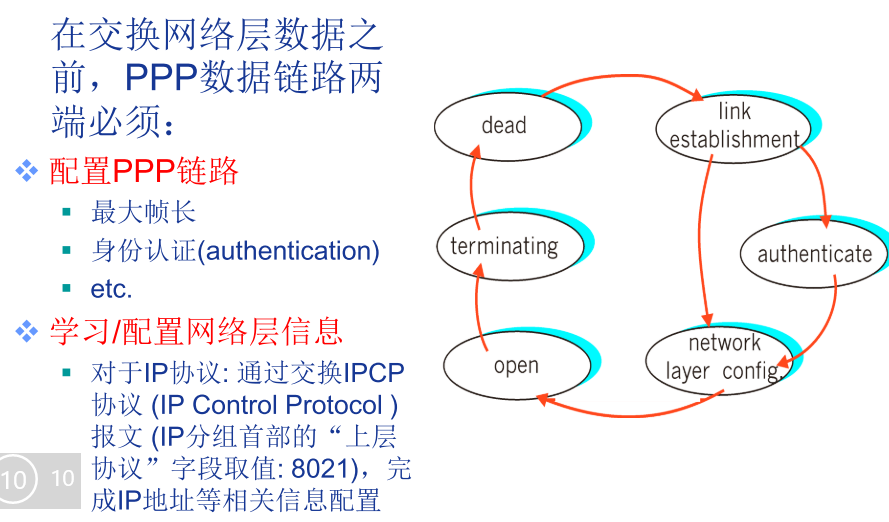

PPP数据控制协议


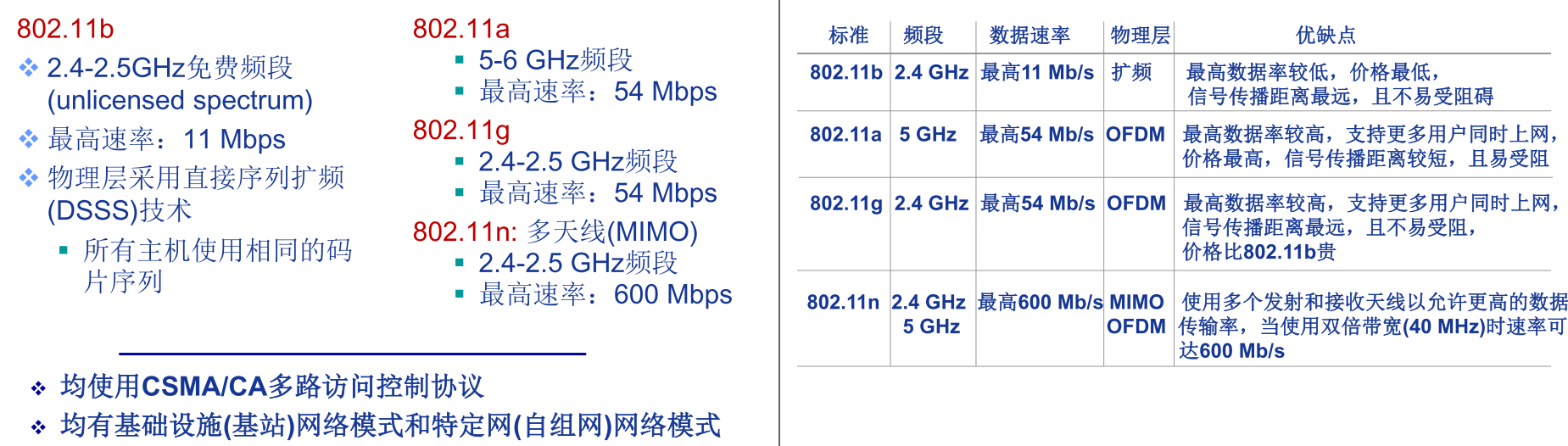

802.11无线局域网


IEEE 802.11体系结构

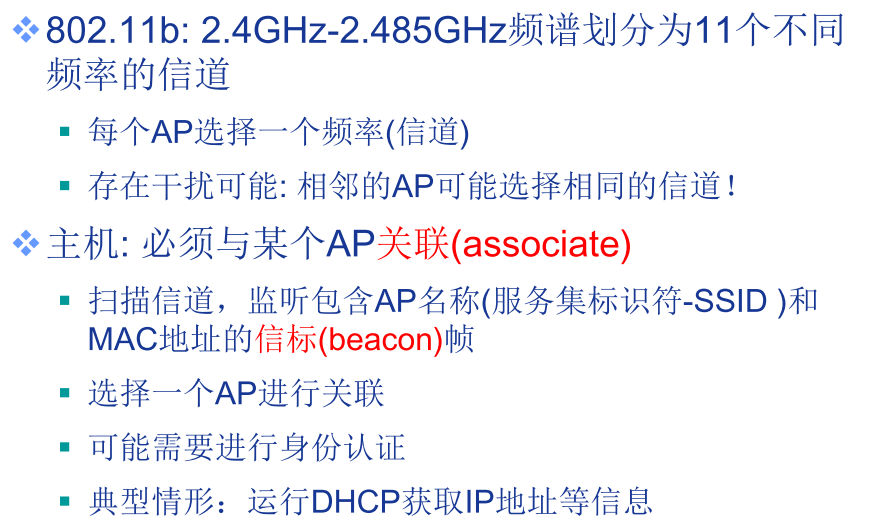

802.11：信道与AP关联

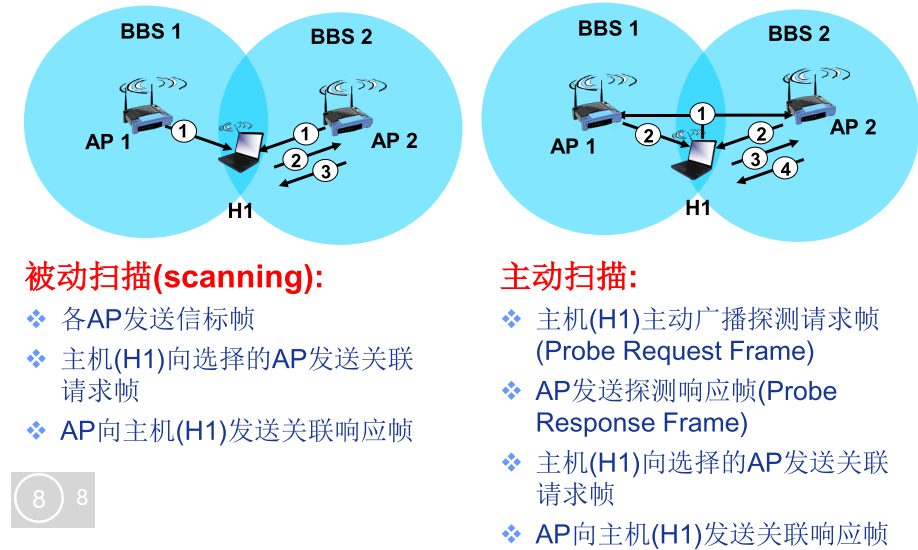

802.11AP关联：被动扫描与主动扫描


多路访问控制

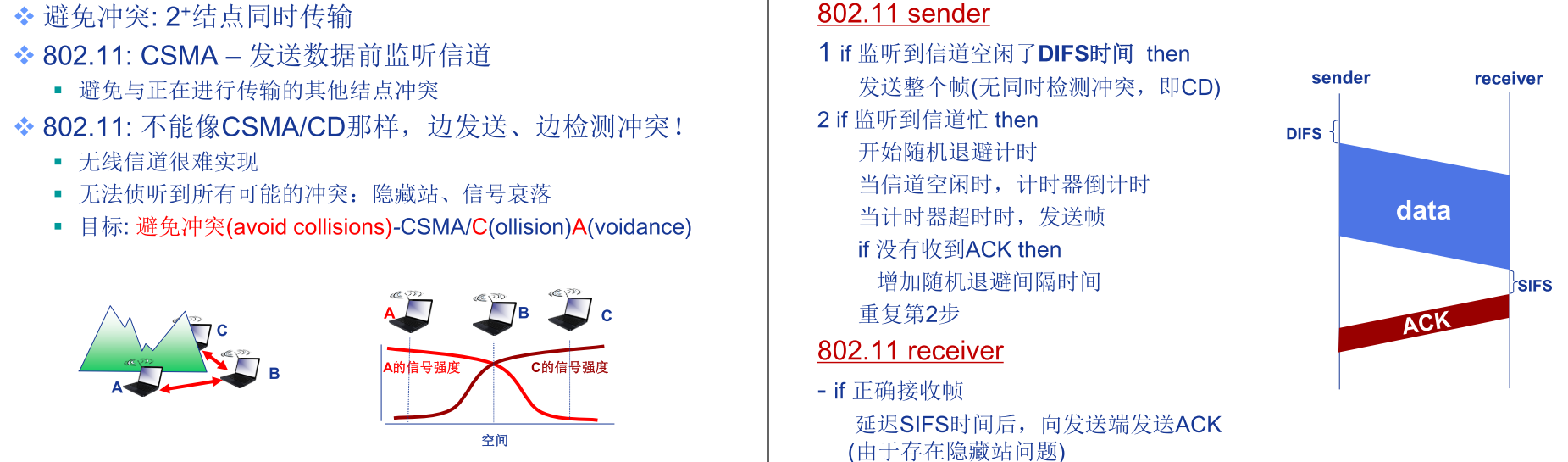

CSMA/CA

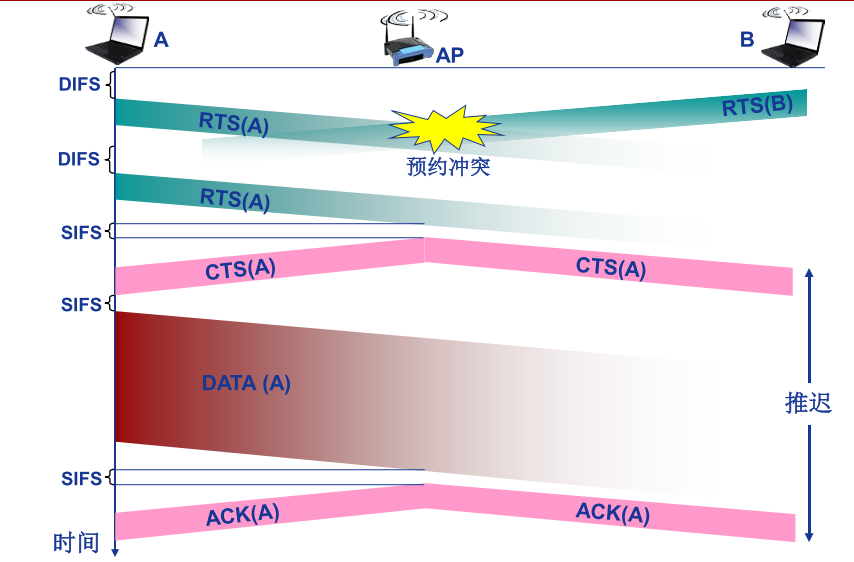

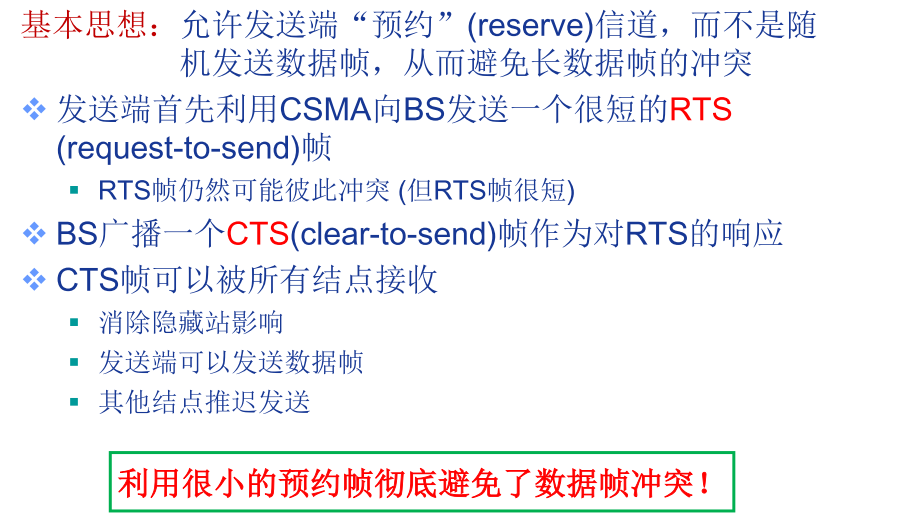

冲突避免(CA): RTS-CTS交换

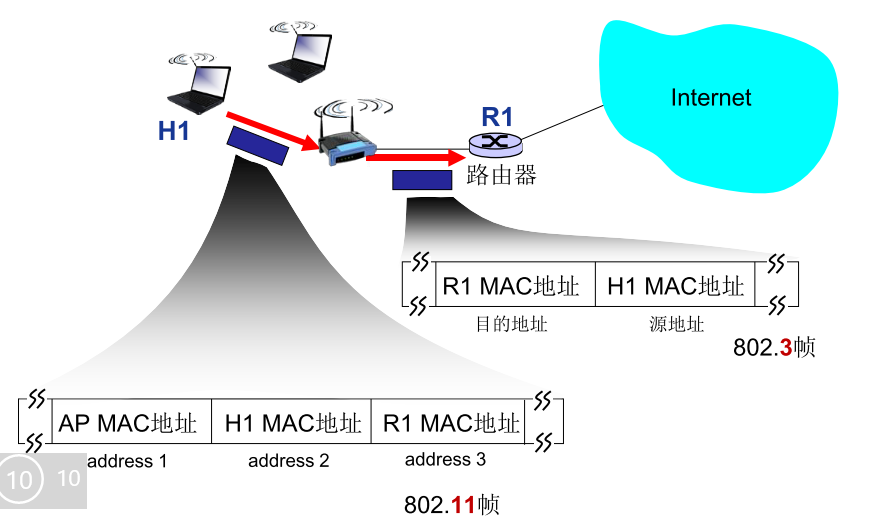

802.11 MAC帧和数据帧


练习

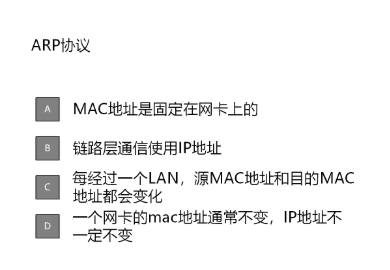

题1 ARP协议


  • 答案为ACD

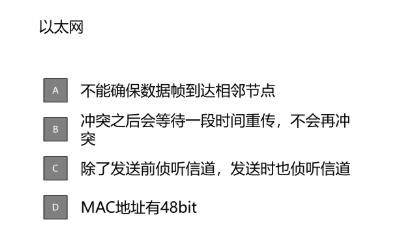

    题2 以太网


  • 答案为ACD

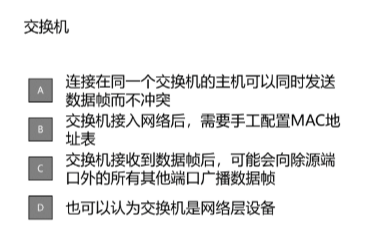

    题3 交换机


  • 答案为AC

    题4 自学习


  • 答案为AD

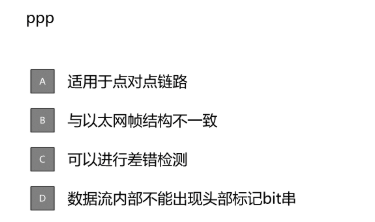

    题5 PPP


  • 答案为ABC

    题6 802.11


  • 答案为ABCD

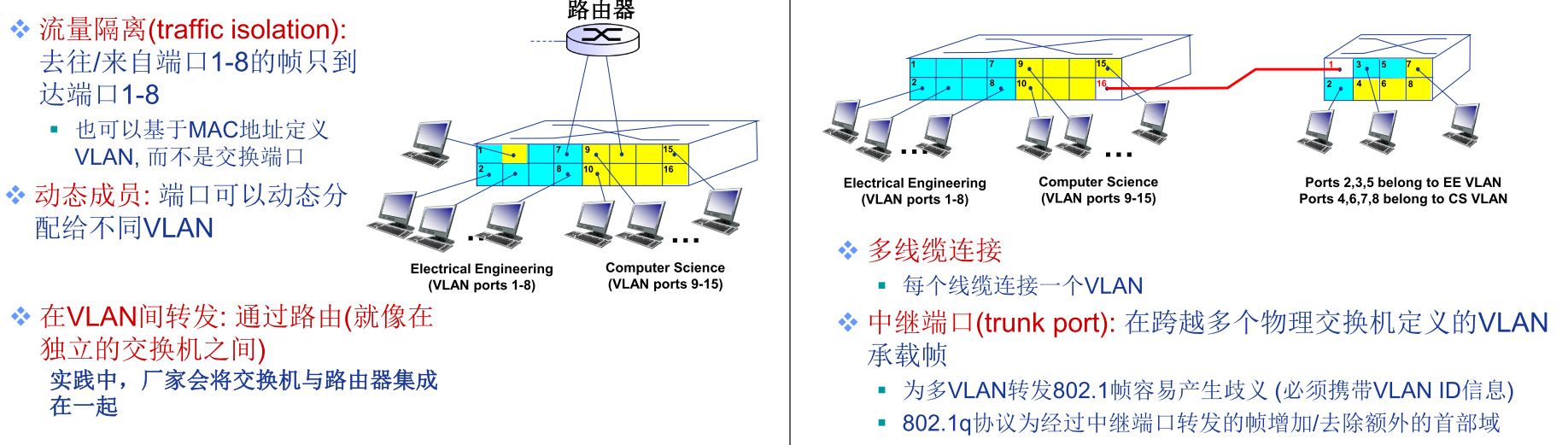

    题7 VLAN的作用

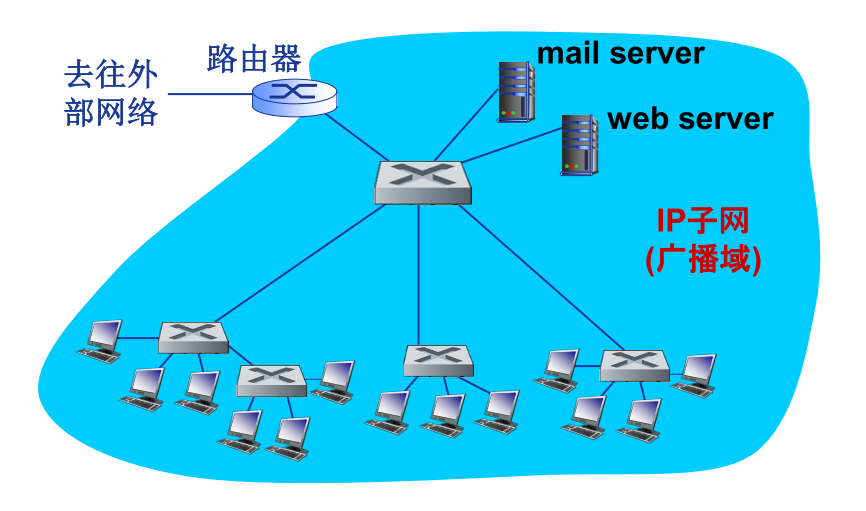

    解：把一个广播帧所能到达的整个范围称为二层广播域，简称广播域。显然，一个交换网络其实就是一个广播域。
    结果：目的主机PC 10接收到应该接收的Y帧，但是同时，PC3、PC4、PC5、PC6、PC7、PC8这几个主机都接收到了这个本不该接收的Y帧。

  • 这便产生了一些问题： 1.网络安全问题（接收到本不该接收的数据帧，就可能存在安全隐患）；2.垃圾流量问题（会浪费网络的带宽资源以及计算机的处理资源）。而且，广播域越大，上面存在的安全问题和垃圾流量问题就会越严重。

  • VLAN 技术：通过在交换机上部署 VLAN 机制，可以将一个规模较大的广播域在逻辑上划分成若干个不同的、规模较小的广播域，可以有效的提高网络的安全性，减少垃圾流量的产生。
  • 通常将划分前的、规模较大的广播域称为 LAN，把划分后、规模较小的每一个广播域称为一个Virtual LAN或VLAN 。例如：把一个规模较大的广播域划分成4个规模较小的广播域时，可以说成把一个LAN划分成了4个VLAN。
  • 一个VLAN就是一个广播域，所以在同一个VLAN内部，计算机之间的通信就是二层通信。如果计算机与目的计算机处在不同的 VLAN 中，那么它们之间是无法进行二层通信的，只能进行三层通信来传递信息。
  • VLAN 作用：
    • 限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
    • 增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。
    • 提高了网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。
    • 灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

      题8 假设结点A、B和C（通过它们的适配器）都连接到同一个广播局域网上。如果A向B发送数千个IP数据报，每个封装帧都有B的MAC地址，C的适配器会处理这些帧吗？如果会，C的适配器将会把这些帧中的IP数据报传递给C的网络层吗？如果A用MAC广播地址来发送这些帧，你的回答将会有怎样的变化呢？
