简介

Flutter 作为当前最热门的跨端技术之一，于 2.0 版本稳定支持 Web 平台。其创始人 Eric Seidel 曾工作于 Chrome 团队，期间遇到一些难以解决的问题。为了是 Web 的体验更加流畅平滑，他花费数周时间移除历史兼容和几乎没人使用的功能模块，结果发现性能提升 20 倍。所以他尝试抛弃历史包袱，做一个更快，更简单的东西，最后出现 Flutter。

Web 支持

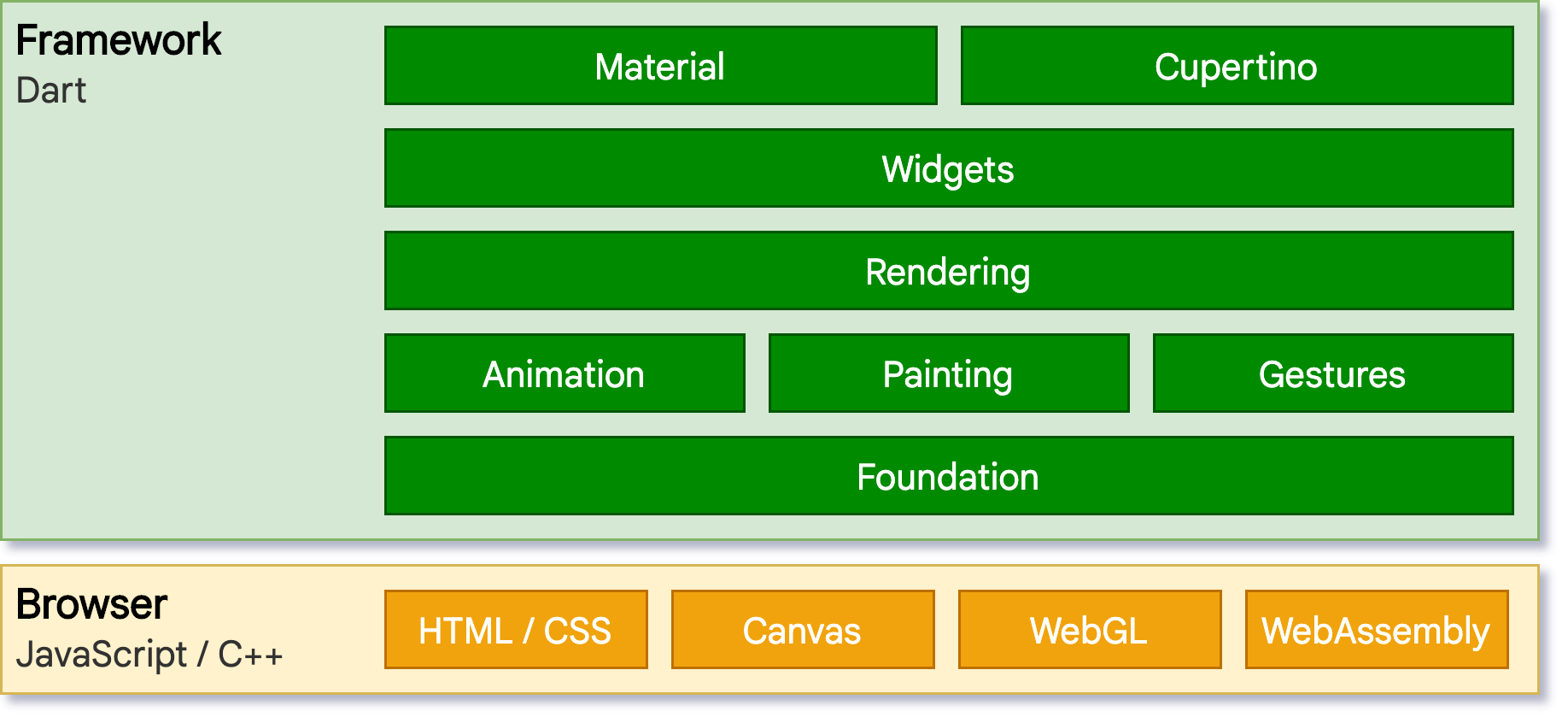

Flutter 与 2018 年 11 月宣布支持 Web 平台，但是到 2021 年 3 月才正式发布 2.0 版本才稳定支持 Web 平台，引擎采用了 Native 完全不同的渲染方式web 渲染引擎

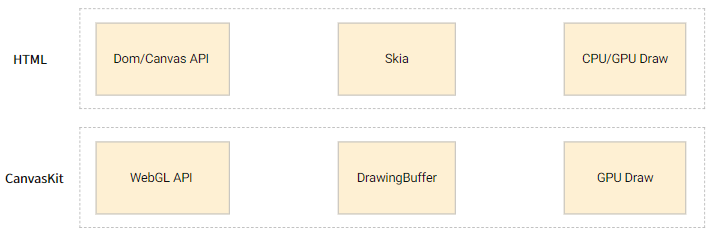

Flutter 官方提供了 2 种渲染模式

  • HTML 渲染，使用 HTML，CSS，Canvas 和 SVG 元素来渲染，应用的大小相对较小
  • CanvasKit 渲染，将 Skia 编译成 WebAssembly 格式，并使用 WebGL 渲染（包增大2M左右）

HTML 模式

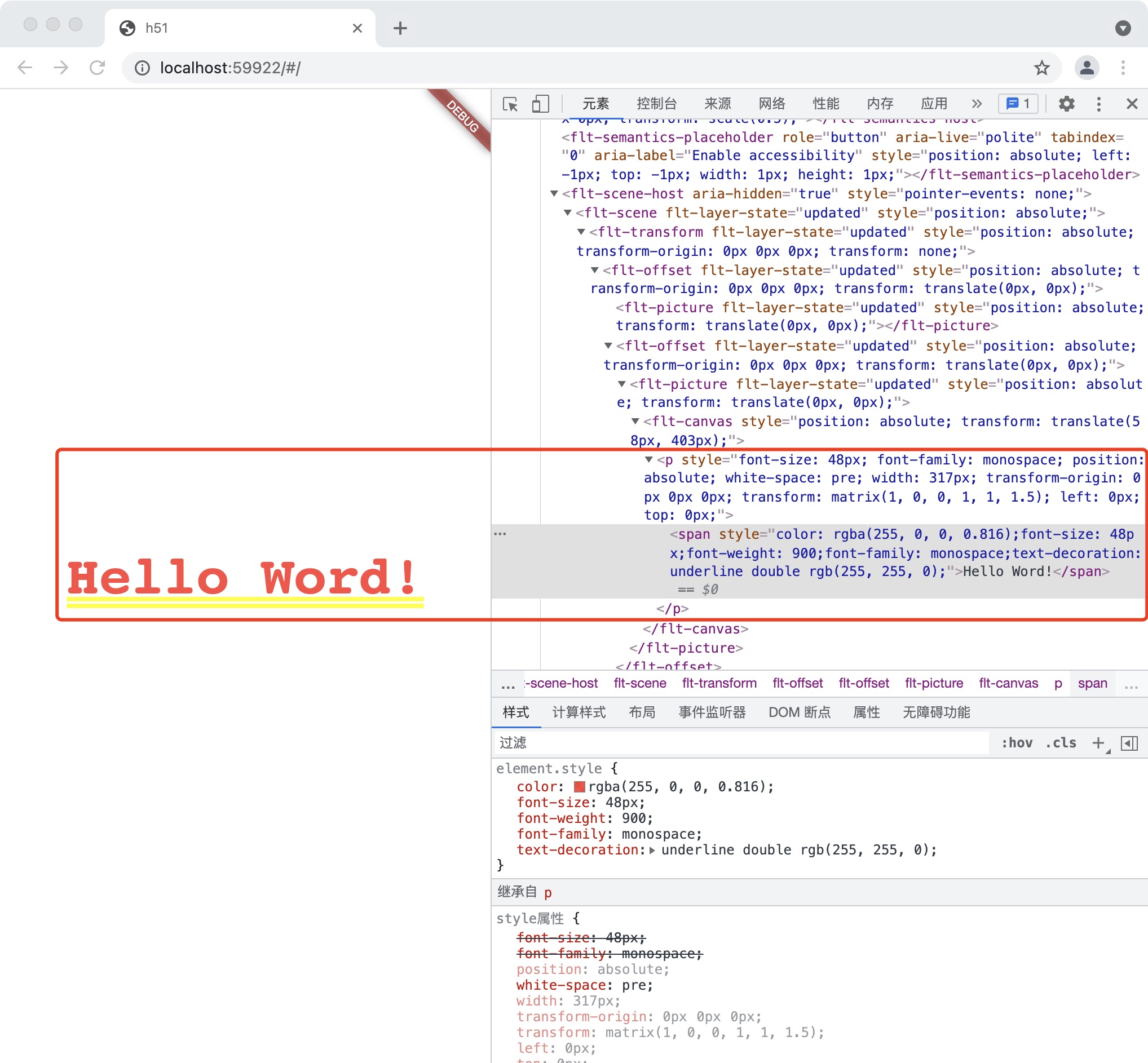

写了一个 dome，通过运行 flutter run web --web-renderer html ，代码和效果图如下

  1. import 'package:flutter/material.dart';
  3. class MyApp extends StatelessWidget {
  4.   @override
  5.   Widget build(BuildContext context) {
  6.     return MaterialApp(
  7.       title: 'h51',
  8.       home: Center(
  9.         child: Text('Hello Word!'),
  10.       ),
  11.     );
  12.   }
  13. }

可以看出使用 HTML 模式时，FLutter 将 Text 组件转译成 HTML 的 p 标签和 span 标签使用 HTML 渲染出来，其中样式均设置在 style 属性里面。这里是基于 dart:js 和 dart:html 两个成熟的 SDK 完成转化。

CanvasKit 模式

CanvasKit 模式是基于 WebAssembly(wasm) 使用 WebGL 渲染。WebAssembly 或者 wasm 是一个可移植、体积小、加载快并且兼容 Web 的全新格式，主要使用 C++ 编写，配套工具都是 C++ 系列。WebGL 是 Web 新推出的图形库，支持用户使用硬件图形加速。
用上面 demo 代码运行 flutter run web --web-renderer canvaskit 强制指定渲染模式为 CanvasKit，效果图如下：
可以看出 DOM 结构里面只有一个 canvas 元素。当使用 CanvasKit 模式时，会通过 Server Worker 作为中转服务器，拦截 Fetch 请求，并加载 canvaskit.wasm 等资源，然后 JavaScript 调用 WebGL 和 canvaskit.wasm API 绘制对应界面。

渲染原理

基于上面感性的了解，下面简单看下 Flutter 渲染不同内容的方式，主要分为文字，图片，图形 3 个模块，这里我们分析其中的文字渲染和图片渲染情况。
上图主要是文字渲染的简单版调用链，具体代码就不贴出来了。其中可以看出以下几点：

  • Flutter 层和 dart:ui 层的 3 种模式都是一致的，只有渲染引擎部分不一致
  • CanvasKit 模式下 Engine 渲染与 Native 流程几乎全部一致
  • HTML 模式下引擎使用 dart:js 和 dart:html 将代码转为 HTML

上图主要是图片渲染的简单版调用链，与文字模式的大部分情况相同，一致的 Flutter 层和 dart:ui 层。区别在于 HTML 模式的图片渲染用的是 Canvas API 渲染，而不是 Image 标签

Dart 与 JavaScript 互调

Dart 支持与 C++、JavaScript 等语言相互调用，我们实现以下 Dart 和 JavaScript 互相调用的能力。官方通过提供 dart:js 这个库实现的相互调用

Dart 调用 JavaScript

下面代码案例是调用 JavaScript 的 JSON.stringify API

  1. @JS()
  2. library stringify;
  4. import 'package:js/js.dart';
  6. // Calls invoke JavaScript `JSON.stringify(obj)`.
  7. @JS('JSON.stringify')
  8. external String stringify(Object obj);

JavaScript 调用 Dart

  1. @JS()
  2. library callable_function;
  4. import 'package:js/js.dart';
  6. /// Allows assigning a function to be callable from `window.functionName()`
  7. @JS('functionName')
  8. external set _functionName(void Function() f);
  10. /// Allows calling the assigned function from Dart as well.
  11. @JS()
  12. external void functionName();
  14. void _someDartFunction() {
  15.   print('Hello from Dart!');
  16. }
  18. void main() {
  19.   _functionName = allowInterop(_someDartFunction);
  20.   // JavaScript code may now call `functionName()` or `window.functionName()`.
  21. }

上面给出的官方提供的实例，实际上里经使用了 js/js.dart 的能力，还可以通过更加底层的能力 js/js_util.dart 去获取 JavaScript 的全部变量，即挂在在 window 下的属性值，去实现对应操作。

编译

虽然 Google 在浏览器规范提出将 Dart 语言集成到浏览器，但目前没有得到评委的支持，所以 Google 开发 dart2js 将 Dart 转化为 JavaScript 的 SDK。我们简单看下编译的流程

  • code -> app.dill -> App.framework/app.so
  • code -> app.dill -> main.dart.js

Native 和 Flutter For Web 的前半段编译流程类似，都是生成了 dill 中间文件，后半部则根据不同 AST 语法树做不同的转换，下面以 dart2js 为例介绍下编译过程。

前编译

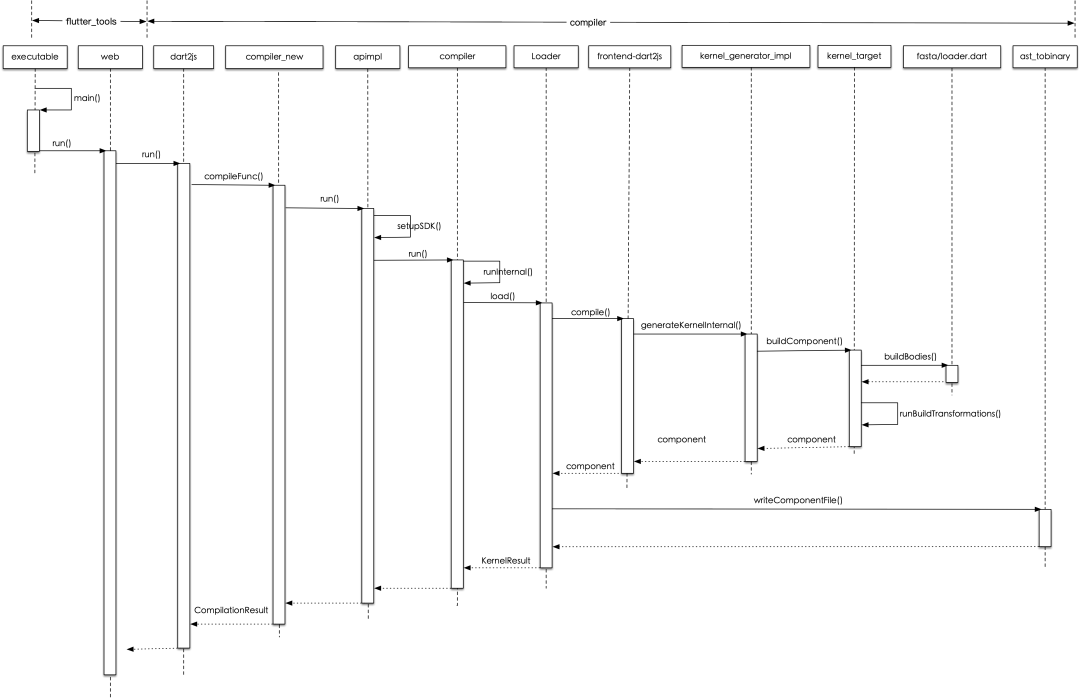

调用 flutter build web 命令后会将项目的 main.dart 传入编译流程，最终输出的是中间文件 app.dill

  1. flutter_tools 将传入参数进行组件，然后调用 dart2jsSnapshot，比如—no-source-maps参数是生成sourcemap的选项
  2. 在 kernel/loader.dart 的 load() 方法中，通过 dart2js 的 compile 方法生成 Component，Component是代码静态语法树的根节点，通过对 Component 进行遍历，可以找到 app 中所有的 Library，Library 中包含了库中定义的所有的方法节点、变量节点等。然后将 Component 写入文件
  3. compile 最终会调用到 kernel_target.dart 中的 buildComponent() 方法
    1. 其中 buildBodies() 对每一个Library进行词法分析和语法分析，把 dart 源码中的每一个 Library 解析保存在Component 中
    2. runBuildTransformations() 方法是对Component做一些转换主要包括 evaluate constants,add constant coverage 和 lower value classes，主要是对代码中的常量做处理，对 dart 中对 js 的调用做转换等
    3. BinaryPrinter会对Component进行语法树的遍历，将Component中每一个node按照一定格式写入到 dill 文件

查看 dill 文件内容 dart /{{dart_SDK}}/pkg/vm/bin/dump_kernel.dart /{{dill_path}}/app.dill /{{out_path}}/out.dill.txt

后编译

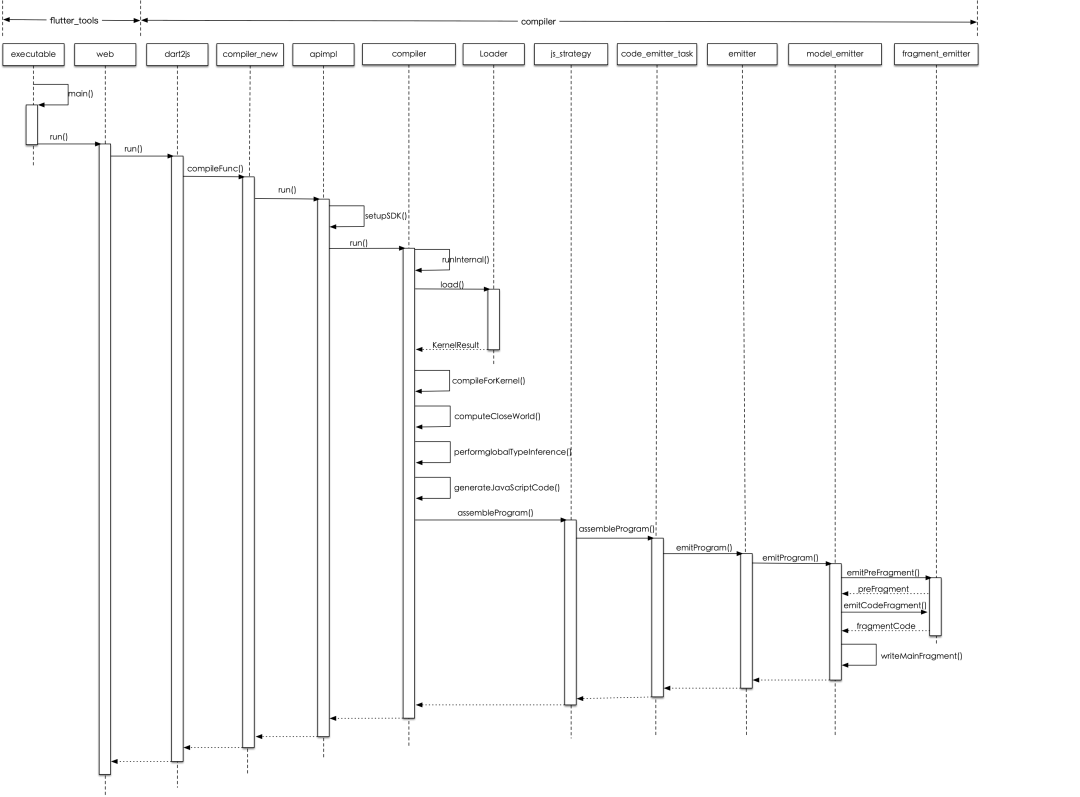

Dart2js 后端编译是将前端编译生成的 dill 文件通过编译生成 js 代码

  1. 和前端编译一样，首先通过 flutter_tools 调用到 dart2jsSnapshot，其中参数 O1 代表优化等级，最高级 O4 代表优化代码性能，减少产物大小等
  2. 编译器会将传入的 dill 通过 BinaryBuilder 加载到 Component 中并存储在 KernelResult 中
  3. computeClosedWorld() 方法会将第一步解析出来的所有 Library 解析成 JsClosedWorld，JsClosedWorld 代表了通过 closed-world 语义编译之后的代码，存储内容是什么方法被调用，哪些类被初始化，哪些语言特性被使用到等
  4. 执行 JsClosedWorld、performGlobalTypeInference 进行代码优化
  5. generateJavaScriptCode() 方法会将上边返回的结果通过JSBuilder生成最终的 js AST

    单页面打包

    Flutter 支持用户指定入口去打包部分 Widget，比如只需要将某个页面打包成 h5 的情况，可以新建一个 share 入口，在里面根据命令行配置所需打包的页面进行动态打包 ```dart // lib/pages/share.dart import ‘package:flutter/material.dart’; import ‘./test/testpage.dart’;

class MyApp extends StatelessWidget { const pages = String.fromEnvironment(“PAPE”); @override Widget build(BuildContext context) { return MaterialApp( title: ‘test page’, home: Center( // 伪代码 child: pages, ), ); } }

void main() async { runApp(MyApp()); }

// lib/pages/test/testpage.dart class TextPage extends StatelessWidget { @override Widget build(BuildContext context) { return Text(‘test pages!’); } }

  1. 根据以上伪代码去编写，然后执行
  2. ```dart
  3. flutter run -d chrome --dart-define="PAPE=TextPage" --target="lib/pages/share"

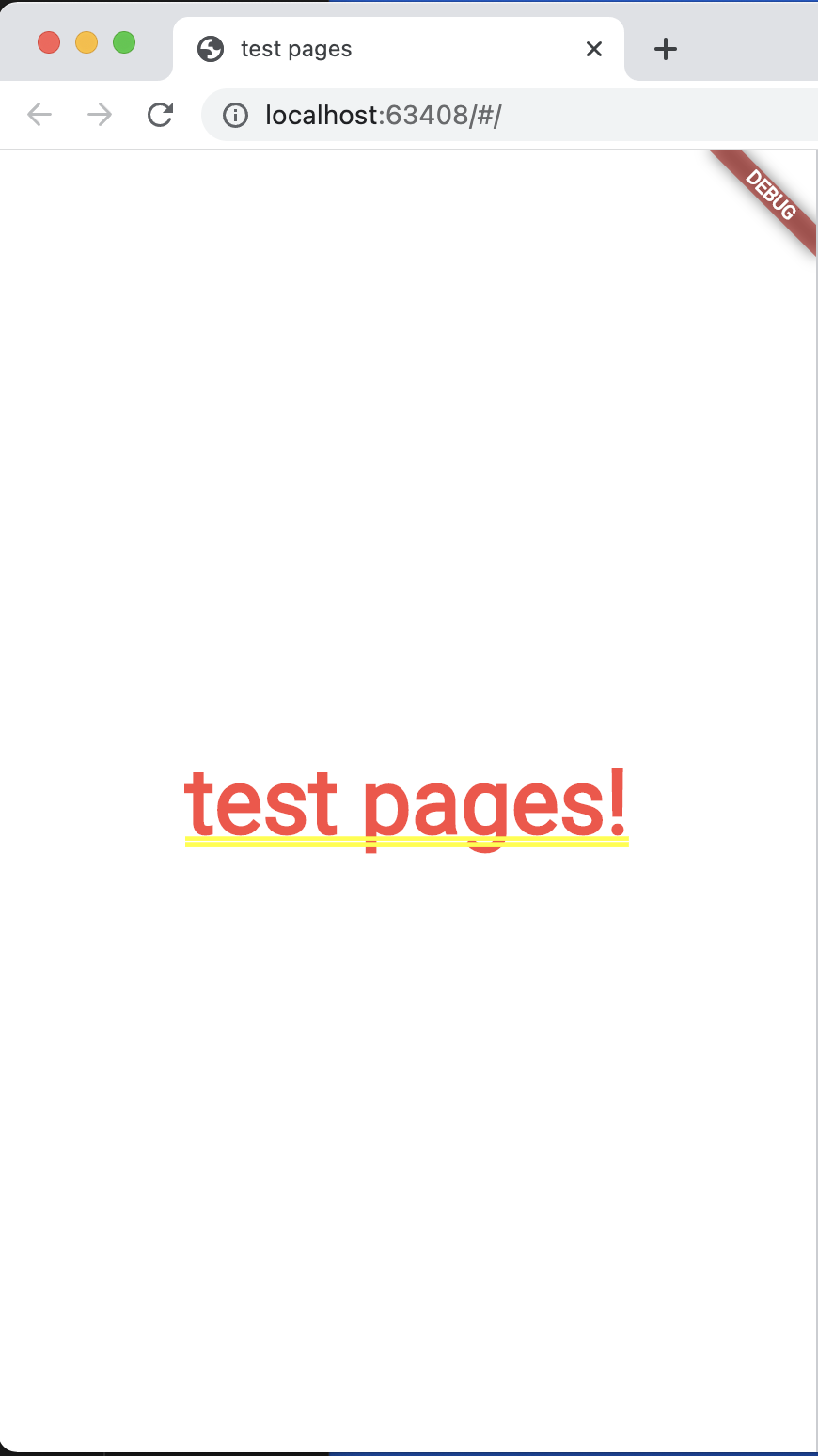

最终会打包成一个由 share 入口的 web 应用，如果 TestPage 没有其他页面依赖，就是一个单页面，如下图所示

混合开发

既然打包出一个单页面，即有可能进行混合嵌套，即 Flutter 开发的 h5 页面可能嵌套在 Native 中，也可能嵌套在 Web 应用中，那么就会出现通信问题。
1）嵌套在 Web
Flutter 无法打包成一个 div 标签而嵌套到其他 Web 中，所以需要使用 Iframe 进行页面嵌套。要与父页面产生交互就需要有通信方式，通过 dart:js 调用 PostMessage 与父页面进行通信

2）嵌套在 Native
Flutter 开发的页面通过 Webview 嵌套在 Native 中也无法使用直接与 Native 进行通行，然而 h5 通常需要有与 Native 交互的能力，即使用 JSBridge 或者 URL SCHEME 的方式。所以通过 dart:js 调用 JSBridge 的 API 实现与 Native 通信
