前言
前天晚上没睡觉，所以昨天睡得很早，导致今天4点就起来了
时间是人最宝贵的财富，于是我打消了钻在被子里刷剧的念头，爬起来整理一下在Openstack中新建一个云主机的流程。
Openstack可以让你在登录dashboard之后只需要点一下”创建主机“的按钮，选择相应配置，在几十秒内就可以创建好一台云主机供你使用，这么牛逼的事情是怎么做到的呢？
别着急，听我跟你慢慢道来
新建一个云主机流程总览图
图中流程-1

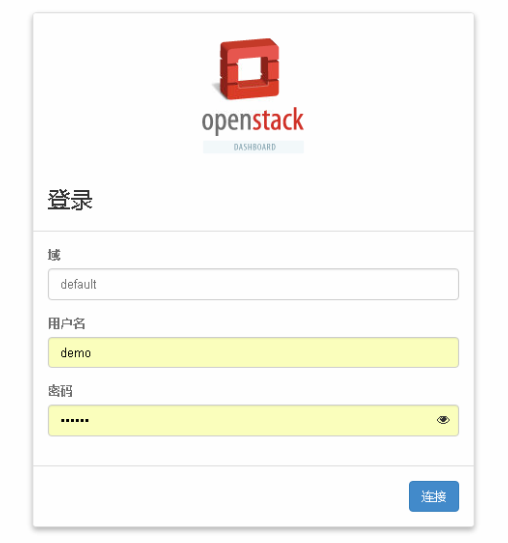

首先你访问dashboard之后，显示的是一个登录页面，人家horizon告诉你：想用Openstack新建云主机？那你先把你的账号密码交给我，等我找我大哥keystone确认你的身份之后才能放你进去
原来我还一直以为这里登录的时候只是一个简单的django框架使用pymysql直接查询数据库，而实际上这里的表单信息是提交到了keystone，然后通过keystone查询数据库进行验证的
图中流程-2
keystone接收到前端表单传过来的域、用户、密码信息以后，查询了数据库，确认身份后将一个token（就像是办了身份证～～～）返回给该用户，让这个用户以后再进行操作的时候不需要再提供账号密码，而是拿出token来
图中流程-3
horizon拿到token之后，实际上这里在web页面上的显示就是登录成功了，接着找到创建云主机的按钮并点击

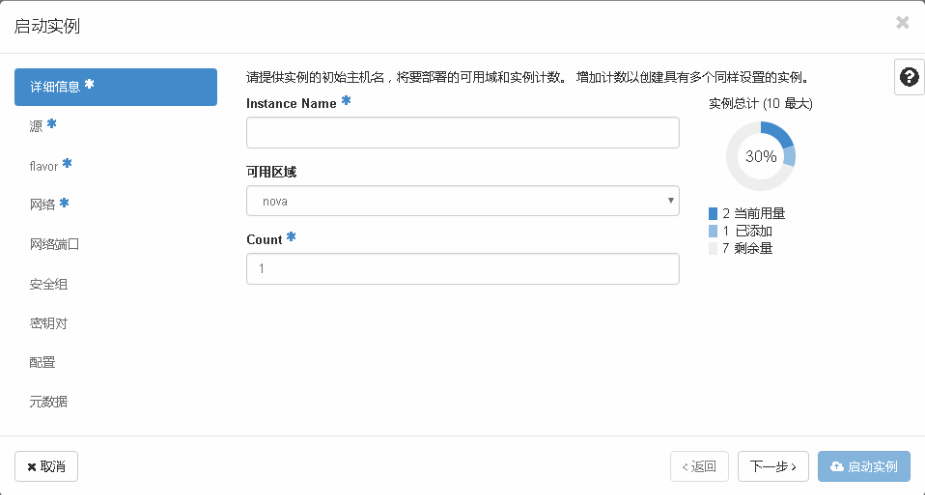

填写云主机相关配置信息
填了这么一大堆配置信息，点击启动实例之后，horizon就带着三样东西去找nova-api了：
1.创建云主机的请求
2.云主机相关配置信息
3.刚刚keystone返回给的token
图中流程-4
你horizon来找我nova-api办事可我也不认识你啊，这样，你把身份证给我，我去找我大哥keystone问问（这些组件都有一个共同的大哥keystone，但他们自己之间却不认识）。然后他就带着horizon的token去找keystone
图中流程-5
keystone一看nova-api带来的token，这不就是自己刚发的那个么，但程序可没这么聪明，它还得乖乖查一次数据库，然后告诉nova-pai，这兄弟信得过，你就照它说的做吧
图中流程-6
nova-api从大哥那回来，接收了horizon提供的两样东西，一是云主机配置信息，二是创建请求，这nova-api手底下也有一帮小兄弟，这帮人之间沟通可不太方便都得通过一块小黑板（mq消息队列），把自己的需求写在小黑板上，能做的了这事的人自然就去做了。但配置信息现在还不能写在小黑板上，得找到确定去干活的人之后才行啊，所以nova-api就把配置信息放到数据库里
图中流程-7
数据库把配置信息收好之后，对nova-api说了声，我放好了
图中流程-8
放好配置信息后nova-api就在小黑板上写“现在要创建一台云主机，配置信息我已经放到数据库了，小s你给安排安排吧”
图中流程-9
这个小s就是nova-schedular，他就像是nova-api的秘书，nova-api的有事都是通过它交代给其他人的，这一步就是他从小黑板上看到了nova-api的信息
图中流程-10
小s现在知道了要创建云主机，但它要看一看云主机都要什么配置，才好决定该把这事交给谁去做（这里是指多个nova-compute的情况，各个计算节点的资源使用情况都在小s这里），所以他让数据库把云主机配置信息发给他看看
图中流程-11
图中流程-12
小s拿到配置信息后，使用调度算法决定了要让nova-compute去干这个事，就在小黑板上写“nova-compute你给创建个云主机，配置都在数据库里了”
图中流程-13
nova-compute看到小黑板上的东西之后，本应该直接去数据库拿取配置信息，但因为nova-compute的特殊身份，nova-compute所在计算节点上全是云主机，万一有一台云主机被黑客入侵从而控制计算节点，直接拖库是很危险的。所以不能让nova-compute知道数据库在什么地方
图中流程-14
nova-compute没办法去数据库取东西难道就不工作了吗？那可不行啊，他不知道去哪取，但他哥们知道啊，于是他在小黑板上写“nova-conductor，你帮我去数据库取一下配置信息”
图中流程-15
nova-conductor从小黑板上看到了nova-compute的请求
图中流程-16
nova-conductor告诉数据库我要查看某某云主机的配置信息
图中流程-17
图中流程-18
图中流程-19
图中流程-20
nova-compute拿到了云主机配置信息一看，人家可是专业的，立马就知道该怎么做了，先去找glance-api拿镜像吧，刚才讲了那么多，可都是在nova组件内部的，这次去找别的组件可不是写在小黑板上了，它得带着自己的身份证去，告诉glance-api，我要xxx镜像
图中流程-21
glance-api看nova-compute过来，他可不认识nova-compute，让nova-compute拿出身份证，拿着人家身份证找到自己大哥keystone看看这人靠不靠谱，keystone一看，没问题，按他说的做吧（在nova验证horizon被当做两步，这里化做一步，是为了简化重复的流程）
图中流程-22
glance-api把镜像资源信息返回给nova-compute（这里主要说创建云主机的过程，除nova外其他组件内部先不提）
图中流程-23
接着nova-compute找到neutron-server（图里画错了，因为是偷别人的图，自己的图画了半天画不好。。。），告诉他我要xxx网络资源
图中流程-24
neutron-server也不认识他，拿着他的身份证找keystone确认了一下身份
图中流程-25
nuetron-server把网络资源信息返回给nova-compute
图中流程-26
nova-compute找到cinder-api要存储资源，云主机得有硬盘啊，得存东西啊（同样，这里图中也有错误）
图中流程-27
cinder-api也不认识他，拿着他的身份证找keystone确认了一下身份
图中流程-28
cinder-api把存储资源信息返回给nova-compute
图中流程-29
nova-compute拿到了所有资源之后，他其实也只是个收集信息的，他把工作全都交给了真正创建虚拟机的Hypervisor（kvm，zen等虚拟化技术）
到此为止，你已经拥有了一台云主机了，流程看似复杂实际上在几十秒就完成了
