索引原理及B Tree

一、索引的本质

MySQL官方对索引的定义为：索引（Index）是帮助MySQL高效获取数据的数据结构。提取句子主干，就可以得到索引的本质：索引是数据结构。
我们知道，数据库查询是数据库的最主要功能之一。我们都希望查询数据的速度能尽可能的快，因此数据库系统的设计者会从查询算法的角度进行优化。最基本的查询算法当然是顺序查找（linear search），这种复杂度为O(n)的算法在数据量很大时显然是糟糕的，好在计算机科学的发展提供了很多更优秀的查找算法，例如二分查找（binary search）、二叉树查找（binary tree search）等。如果稍微分析一下会发现，每种查找算法都只能应用于特定的数据结构之上，例如二分查找要求被检索数据有序，而二叉树查找只能应用于二叉查找树上，但是数据本身的组织结构不可能完全满足各种数据结构（例如，理论上不可能同时将两列都按顺序进行组织），所以，在数据之外，数据库系统还维护着满足特定查找算法的数据结构，这些数据结构以某种方式引用（指向）数据，这样就可以在这些数据结构上实现高级查找算法。这种数据结构，就是索引。
看一个例子：

二、B+Tree索引

B-Tree有许多变种，其中最常见的是B+Tree，例如MySQL就普遍使用B+Tree实现其索引结构。
与B-Tree相比，B+Tree有以下不同点：
每个节点的指针上限为2d而不是2d+1。
内节点不存储data，只存储key；叶子节点不存储指针。

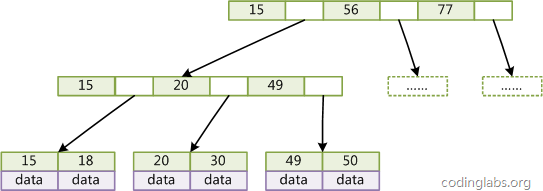

1、简单b+tree

由于并不是所有节点都具有相同的域，因此B+Tree中叶节点和内节点一般大小不同。这点与B-Tree不同，虽然B-Tree中不同节点存放的key和指针可能数量不一致，但是每个节点的域和上限是一致的，所以在实现中B-Tree往往对每个节点申请同等大小的空间。
一般来说，B+Tree比B-Tree更适合实现外存储索引结构，具体原因与外存储器原理及计算机存取原理有关，将在下面讨论。

2、带有顺序访问指针的B+Tree

一般在数据库系统或文件系统中使用的B+Tree结构都在经典B+Tree的基础上进行了优化，增加了顺序访问指针。

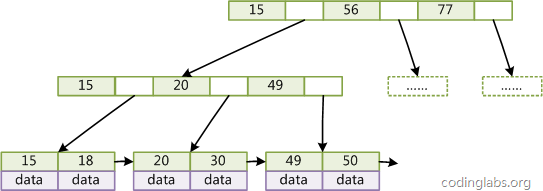

如图4所示，在B+Tree的每个叶子节点增加一个指向相邻叶子节点的指针，就形成了带有顺序访问指针的B+Tree。做这个优化的目的是为了提高区间访问的性能，例如图4中如果要查询key为从18到49的所有数据记录，当找到18后，只需顺着节点和指针顺序遍历就可以一次性访问到所有数据节点，极大提到了区间查询效率。
这一节对B-Tree和B+Tree进行了一个简单的介绍，下一节结合存储器存取原理介绍为什么目前B+Tree是数据库系统实现索引的首选数据结构。

3、为什么使用B+Tree

上文说过，红黑树等数据结构也可以用来实现索引，但是文件系统及数据库系统普遍采用B-/+Tree作为索引结构，这一节将结合计算机组成原理相关知识讨论B-/+Tree作为索引的理论基础。
一般来说，索引本身也很大，不可能全部存储在内存中，因此索引往往以索引文件的形式存储的磁盘上。这样的话，索引查找过程中就要产生磁盘I/O消耗，相对于内存存取，I/O存取的消耗要高几个数量级，所以评价一个数据结构作为索引的优劣最重要的指标就是在查找过程中磁盘I/O操作次数的渐进复杂度。换句话说，索引的结构组织要尽量减少查找过程中磁盘I/O的存取次数。下面先介绍内存和磁盘存取原理，然后再结合这些原理分析B-/+Tree作为索引的效率。

三、MySQL索引实现

在MySQL中，索引属于存储引擎级别的概念，不同存储引擎对索引的实现方式是不同的，本文主要讨论MyISAM和InnoDB两个存储引擎的索引实现方式。

1、MyISAM索引实现

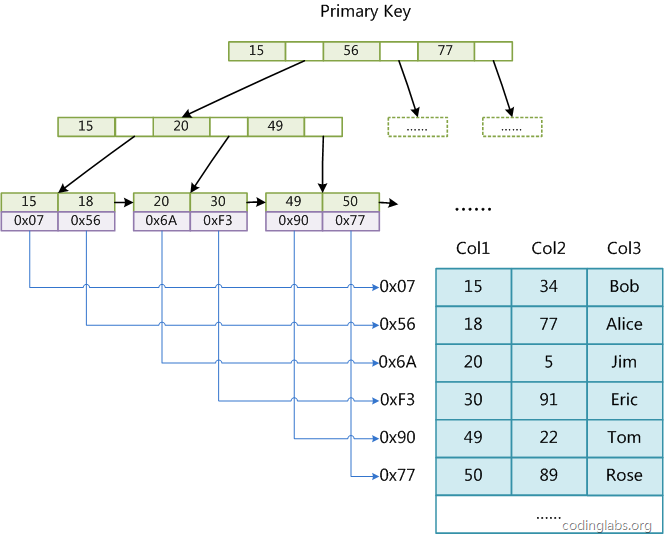

MyISAM引擎使用B+Tree作为索引结构，叶节点的data域存放的是数据记录的地址。下图是MyISAM索引的原理图：

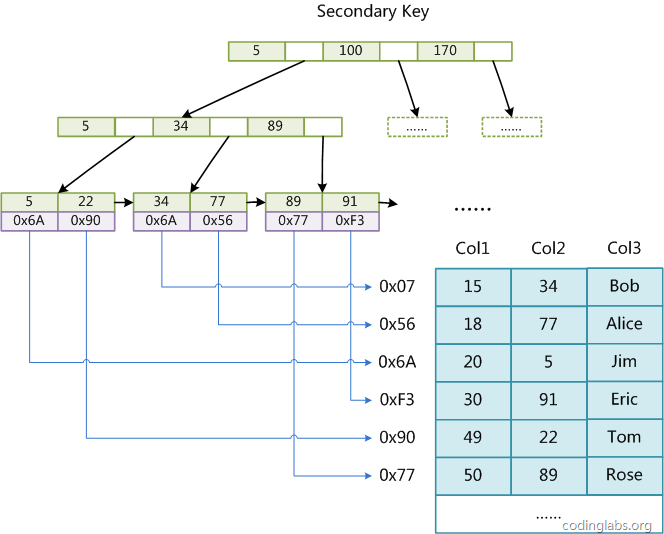

这里设表一共有三列，假设我们以Col1为主键，则图8是一个MyISAM表的主索引（Primary key）示意。可以看出MyISAM的索引文件仅仅保存数据记录的地址。在MyISAM中，主索引和辅助索引（Secondary key）在结构上没有任何区别，只是主索引要求key是唯一的，而辅助索引的key可以重复。如果我们在Col2上建立一个辅助索引，则此索引的结构如下图所示：

同样也是一颗B+Tree，data域保存数据记录的地址。因此，MyISAM中索引检索的算法为首先按照B+Tree搜索算法搜索索引，如果指定的Key存在，则取出其data域的值，然后以data域的值为地址，读取相应数据记录。
MyISAM的索引方式也叫做“非聚集”的，之所以这么称呼是为了与InnoDB的聚集索引区分。

2、InnoDB索引实现

虽然InnoDB也使用B+Tree作为索引结构，但具体实现方式却与MyISAM截然不同。

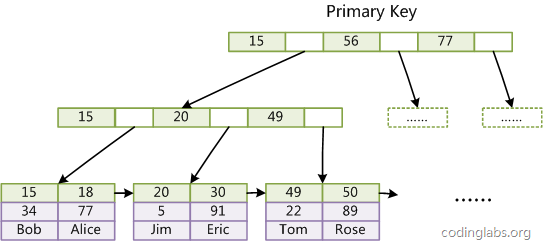

第一个重大区别是InnoDB的数据文件本身就是索引文件。从上文知道，MyISAM索引文件和数据文件是分离的，索引文件仅保存数据记录的地址。而在InnoDB中，表数据文件本身就是按B+Tree组织的一个索引结构，这棵树的叶节点data域保存了完整的数据记录。这个索引的key是数据表的主键，因此InnoDB表数据文件本身就是主索引。

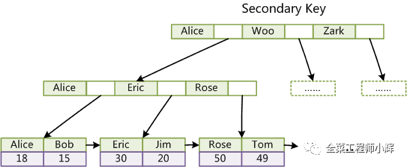

辅助索引

3、MongoDB 的索引为什么选择 B 树，而 MySQL 的索引是 B+树？

因为 MongoDB 不是传统的关系型数据库，而是以 Json 格式作为存储的 NoSQL 非关系型数据库，目的就是高性能、高可用、易扩展。摆脱了关系模型，所以 范围查询和遍历查询的需求就没那么强烈了。
