7.1 理解 Docker0

每一个安装了 Docker 的linux主机都有一个docker0的虚拟网卡。这是个桥接网卡，使用了veth-pair 技术！

7.1.1 查看本地`ip ip addr`

# 我们查看主机的 ip addr
[root@kuangshen ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN groupdefault qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
            valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast stateUP group default qlen 1000
    link/ether 00:16:3e:30:27:f4 brd ff:ff:ff:ff:ff:ff
    inet 172.17.90.138/20 brd 172.17.95.255 scope global dynamic eth0
            valid_lft 310954997sec preferred_lft 310954997sec
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue stateUP group default
    link/ether 02:42:bb:71:07:06 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.1/16 brd 172.18.255.255 scope global docker0
            valid_lft forever preferred_lft forever

7.1.2 每启动一个容器，linux主机就会多了一个虚拟网卡

# 我们启动了一个tomcat01，主机的ip地址多了一个                      123: vethc8584ea@if122
# 然后我们在tomcat01容器中查看容器的ip是                                   122: eth0@if123
# 我们再启动一个tomcat02观察
[root@kuangshen ~]# docker run -d -P --name tomcat02 tomcat
# 然后发现linux主机上又多了一个网卡 125: veth021eeea@if124:
# 我们看下tomcat02的容器内ip地址是 124: eth0@if125:
[root@kuangshen ~]# docker exec -it tomcat02 ip addr
# 观察现象：
# tomcat --- linux主机 vethc8584ea@if122 ---- 容器内 eth0@if123
# tomcat --- linux主机 veth021eeea@if124 ---- 容器内 eth0@if125
# 相信到了这里，大家应该能看出点小猫腻了吧！只要启动一个容器，就有一对网卡

结论：

veth-pair 就是一对的虚拟设备接口，它都是成对出现的。一端连着协议栈，一端彼此相连着。
正因为有这个特性，它常常充当着一个桥梁，连接着各种虚拟网络设备!
Bridge、OVS 之间的连接”，“Docker 容器之间的连接” 等等，以此构建出非常复杂的虚拟网络结构，比如 OpenStack Neutron。

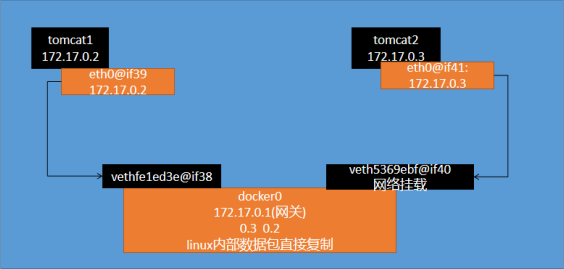

7.1.3 网络模型图

结论：
tomcat1和tomcat2共用一个路由器。是的，他们使用的一个，就是docker0。任何一个容器启动默认都是docker0网络。
docker默认会给容器分配一个可用ip。

7.1.4 小结

Docker使用Linux桥接，在宿主机虚拟一个Docker容器网桥(docker0)，Docker启动一个容器时会根据 Docker网桥的网段分配给容器一个IP地址，称为Container-IP，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的Container-IP直接通信。

Docker容器网络就很好的利用了Linux虚拟网络技术，在本地主机和容器内分别创建一个虚拟接口，并让他们彼此联通（这样一对接口叫veth pair）；
Docker中的网络接口默认都是虚拟的接口。虚拟接口的优势就是转发效率极高（因为Linux是在内核中进行数据的复制来实现虚拟接口之间的数据转发，无需通过外部的网络设备交换），对于本地系统和容器系统来说，虚拟接口跟一个正常的以太网卡相比并没有区别，只是他的速度快很多。

7.2 —Link

作用：通过服务名直接访问容器，而不直接使用ip

思考一个场景，我们编写一个微服务，数据库连接地址原来是使用ip的，如果ip变化就不行了，那我们能不能使用服务名访问呢？
jdbc:mysql://mysql:3306，这样的话哪怕mysql重启，我们也不需要修改配置了！docker提供了 —link 的操作！

# 我们再启动一个tomcat03，但是启动的时候连接tomcat02
[root@kuangshen ~]# docker run -d -P --name tomcat03 --link tomcat02 tomcat
a3a4a17a2b707766ad4f2bb967ce1d94f658cd4cccef3bb8707395cdc71fa1e7
# 这个时候，我们就可以使用tomcat03 ping通tomcat02 了
[root@kuangshen ~]# docker exec -it tomcat03 ping tomcat02
PING tomcat02 (172.18.0.3) 56(84) bytes of data.
64 bytes from tomcat02 (172.18.0.3): icmp_seq=1 ttl=64 time=0.093 ms
64 bytes from tomcat02 (172.18.0.3): icmp_seq=2 ttl=64 time=0.066 ms
# 再来测试，tomcat03 是否可以ping tomcat01 失败
[root@kuangshen ~]# docker exec -it tomcat03 ping tomcat01
ping: tomcat01: Name or service not known
# 再来测试，tomcat02 是否可以ping tomcat03 反向也ping不通
[root@kuangshen ~]# docker exec -it tomcat02 ping tomcat03
ping: tomcat03: Name or service not known

思考，这个原理是什么呢？我们进入tomcat03中查看下host配置文件

[root@kuangshen ~]# docker exec -it tomcat03 cat /etc/hosts
127.0.0.1 localhost
::1 localhost ip6-localhost ip6-loopback
fe00::0 ip6-localnet
ff00::0 ip6-mcastprefix
ff02::1 ip6-allnodes
ff02::2 ip6-allrouters
172.18.0.3 tomcat02 b80da266a3ad # 发现tomcat2直接被写在这里
172.18.0.4 a3a4a17a2b70
# 所以这里其实就是配置了一个 hosts 地址而已！
# 原因：--link的时候，直接把需要link的主机的域名和ip直接配置到了hosts文件中了。

Tip：—link早都过时了，我们不推荐使用！我们可以使用自定义网络的方式

7.3 自定义网络

7.3.1 基本命令查看

命令如下：

C:\Users\Edward>docker network --help
Usage:  docker network COMMAND
Manage networks
Commands:
  connect     Connect a container to a network
  create      Create a network
  disconnect  Disconnect a container from a network
  inspect     Display detailed information on one or more networks
  ls          List networks
  prune       Remove all unused networks
  rm          Remove one or more networks
Run 'docker network COMMAND --help' for more information on a command.

7.3.2 查看所有网络

C:\Users\Edward>docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
b9e59ff509b8   bridge    bridge    local
44a163eade93   host      host      local
036b5323cc88   none      null      local

所有网路模式：

网络模式	配置	说明
bridge 模式	—net=bridge	默认值，在Docker网桥docker0上为容器创建新的网络栈
none 模式	—net=none	不配置网络，用户可以稍后进入容器，自行配置
container 模式	— net=container:name/id	容器和另外一个容器共享Network namespace。 kubernetes中的pod就是多个容器共享一个Network namespace。
host 模式	—net=host	容器和宿主机共享Network namespace
用户自定义	—net=自定义网络	用户自己使用network相关命令定义网络，创建容器的时候可以指定为自己定义的网络

7.3.3 查看网络具体信息

# 命令
[root@kuangshen ~]# docker network inspect b9e59ff509b8
[
    {
        "Name": "bridge",
        "Id": "b9e59ff509b82a5782b005af64e7143468c8a829681a2bd6f807ffa3c3f5d4ae",
        "Created": "2021-08-16T01:42:34.606664025Z",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "8e70d2b7f72aed016f6659d6ba5ee4cbc4e695e5100f7d3fa308e9c2788048c1": {
                "Name": "mysql5",
                "EndpointID": "19c9e8bf3f748b6477a0fb833109e81acad6ed5056cc9df9586904c978218cfb",
                "MacAddress": "02:42:ac:11:00:02",
                "IPv4Address": "172.17.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]

7.3.4 自定义网卡

默认我们不配置网络，也就相当于默认值 —net bridge 使用的docker0

docker run -d -P --name tomcat01 --net bridge tomcat

默认 docker0 网卡的特点：

它是默认的
域名访问不通
—link 域名通了，但是删了又不行

7.3.4.1 创建网卡

# 自定义创建的默认default "bridge"
# 自定义创建一个网络网络
[root@kuangshen ~]# docker network create --driver bridge --subnet 192.168.0.0/16 --gateway 192.168.0.1 mynet
09bd09d8d3a6b33e6d19f49643dab551e5a45818baf4d5328aa7320c6dcfc236
# 确认下
[root@kuangshen ~]# docker network ls
NETWORK ID                 NAME                 DRIVER                 SCOPE
4eb2182ac4b2             bridge             bridge                 local
ae2b6209c2ab             host                 host                     local
09bd09d8d3a6             mynet                 bridge                 local  # 自己创建的网卡
c037f7ec7e57             none                 null                     local

7.3.4.2 创建容器使用自定义网卡

[root@kuangshen ~]# docker run -d -P --name tomcat-net-01 --net mynet tomcat
065f82e947c760c63539ab4c0de0d683787ec7ac6d0dcaa71f64e191319f9fe7
[root@kuangshen ~]# docker run -d -P --name tomcat-net-02 --net mynet tomcat
2e85d71afe87c87166786b0bbae2d90eefb969d716fcd78a21173add5956cb12
[root@kuangshen ~]# docker ps
CONTAINER ID                 IMAGE                 PORTS                                             NAMES
2e85d71afe87                 tomcat                 0.0.0.0:32772->8080/tcp         tomcat-net-02
065f82e947c7                 tomcat                 0.0.0.0:32771->8080/tcp         tomcat-net-01
# 再来查看下
[root@kuangshen ~]# docker network inspect mynet
[
    {
        "Name": "mynet",
        "Id":
        "09bd09d8d3a6b33e6d19f49643dab551e5a45818baf4d5328aa7320c6dcfc236",
        ............
        "Containers": {
        "065f82e947c760c63539ab4c0de0d683787ec7ac6d0dcaa71f64e191319f9fe7": {
            "Name": "tomcat-net-01",
            "EndpointID":
            "d61cef1bc294d7f10fb6d9b728735fc87bed79e4e02f5298374f0fab3e9b2da6",
            "MacAddress": "02:42:c0:a8:00:02",
            "IPv4Address": "192.168.0.2/16",
            "IPv6Address": ""
            },
        "2e85d71afe87c87166786b0bbae2d90eefb969d716fcd78a21173add5956cb12": {
            "Name": "tomcat-net-02",
            "EndpointID":
            "adbc37a20526c2985c3589382998a3d106ef722662c7b296a57d8a7c8f449f38",
            "MacAddress": "02:42:c0:a8:00:03",
            "IPv4Address": "192.168.0.3/16",
            "IPv6Address": ""
            }
    },
        "Options": {},
        "Labels": {}
    }
]
# 我们来测试ping容器名和ip试试，都可以ping通
[root@kuangshen ~]# docker exec -it tomcat-net-01 ping 192.168.0.3
PING 192.168.0.3 (192.168.0.3) 56(84) bytes of data.
64 bytes from 192.168.0.3: icmp_seq=1 ttl=64 time=0.093 ms
[root@kuangshen ~]# docker exec -it tomcat-net-01 ping tomcat-net-02
PING tomcat-net-02 (192.168.0.3) 56(84) bytes of data.
64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=1 ttl=64 time=0.063 ms
64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=2 ttl=64 time=0.066 ms

发现：
我们自定义的网络docker都已经帮我们维护好了对应的关系
所以我们平时都可以这样使用网络，不使用 --link 效果一样，所有东西实时维护好，直接域名 ping 通。

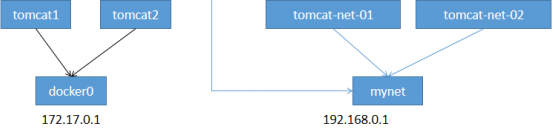

7.4 网络连通

docker0和自定义网络肯定不通，我们使用自定义网络的好处就是网络隔离：
大家公司项目部署的业务都非常多，假设我们有一个商城，我们会有订单业务（操作不同数据），会有订单业务购物车业务（操作不同缓存）。如果在一个网络下，有的程序猿的恶意代码就不能防止了，所以我们就在部署的时候网络隔离，创建两个桥接网卡，比如订单业务（里面的数据库，redis，mq，全部业务都在order-net网络下）其他业务在其他网络。

跨网络操作别人（如tomcat1访问tomcat-net-01），可使用如下命令：
```
docker network connect [OPTIONS] NETWORK CONTAINER
```

tomcat1访问tomcat-net-01 案例如下： ```shell [root@kuangshen ~]# docker network connect mynet tomcat01 # tomcat01就是左侧的tomcat1 [root@kuangshen ~]# docker network inspect mynet [ { …… “Containers”: {

  "065f82e947c760c63539ab4c0de0d683787ec7ac6d0dcaa71f64e191319f9fe7": {
  "Name": "tomcat-net-01",
  "EndpointID":
  "d61cef1bc294d7f10fb6d9b728735fc87bed79e4e02f5298374f0fab3e9b2da6",
  "MacAddress": "02:42:c0:a8:00:02",
  "IPv4Address": "192.168.0.2/16",
  "IPv6Address": ""
  },
  "2e85d71afe87c87166786b0bbae2d90eefb969d716fcd78a21173add5956cb12": {
  "Name": "tomcat-net-02",
  "EndpointID":
  "adbc37a20526c2985c3589382998a3d106ef722662c7b296a57d8a7c8f449f38",
  "MacAddress": "02:42:c0:a8:00:03",
  "IPv4Address": "192.168.0.3/16",
  "IPv6Address": ""
},
  // 发现我们的tomcat01就进来这里了，tomcat01拥有了双ip
  // （一个是docker0默认分配的，一个是mynet分配的）
  "bcd122e0dcf6bf8c861eaa934911f98a5497a4954f3fde9575e496160bd23287": {
  "Name": "tomcat01",
  "EndpointID":
  "b2bf2342948e17048d872a4d5603c77e90d0e032439d510e86c10a1acc3928d9",
  "MacAddress": "02:42:c0:a8:00:04",
  "IPv4Address": "192.168.0.4/16",
  "IPv6Address": ""
}

}, …… } ]

tomcat01 可以ping通了

[root@kuangshen ~]# docker exec -it tomcat01 ping tomcat-net-01 PING tomcat-net-01 (192.168.0.2) 56(84) bytes of data. 64 bytes from tomcat-net-01.mynet (192.168.0.2): icmp_seq=1 ttl=64 time=0.071 ms 64 bytes from tomcat-net-01.mynet (192.168.0.2): icmp_seq=2 ttl=64 time=0.067 ms

tomcat02 依旧ping不通，大家应该就理解了

[root@kuangshen ~]# docker exec -it tomcat02 ping tomcat-net-01 ping: tomcat-net-01: Name or service not known= ```
