网络通信基本原理（一）

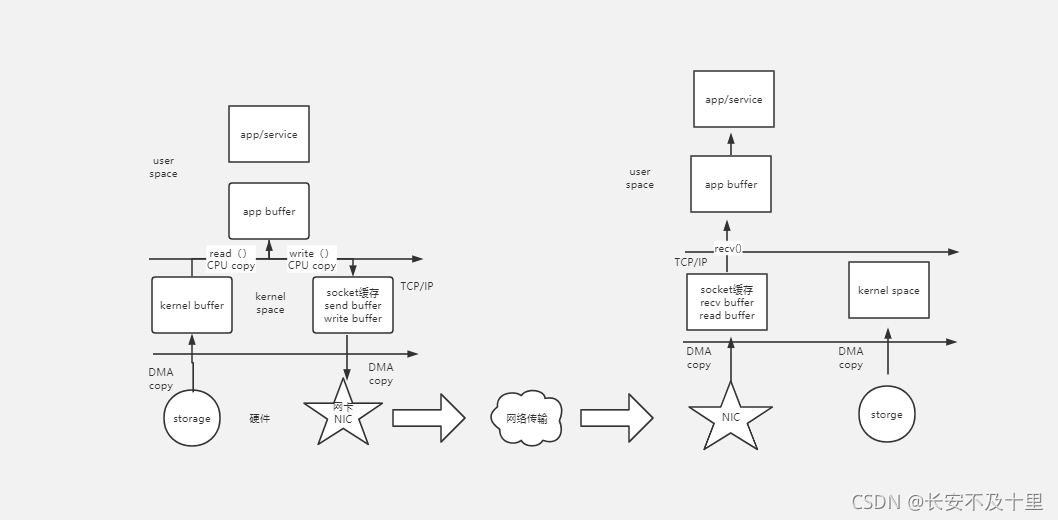

一 网络传输基本流程

• 客户端产生数据，存放于客户端应用的内存中，然后调用接口将自己内存中的数据发送/拷贝给操作系统内存。
• 客户端操作系统收到数据后，按照客户端应用指定的规则（即协议），调用网卡并发送数据。
• 网络传输数据。
• 服务端应用调用系统接口，想要将数据从操作系统内存拷贝到自己的内存中。
• 服务端操作系统收到指令后，使用与客户端相同的规则（即协议）从网卡读取数据，然后拷贝给服务端应用。

二 TCP五层模型详解

2.1 基本知识

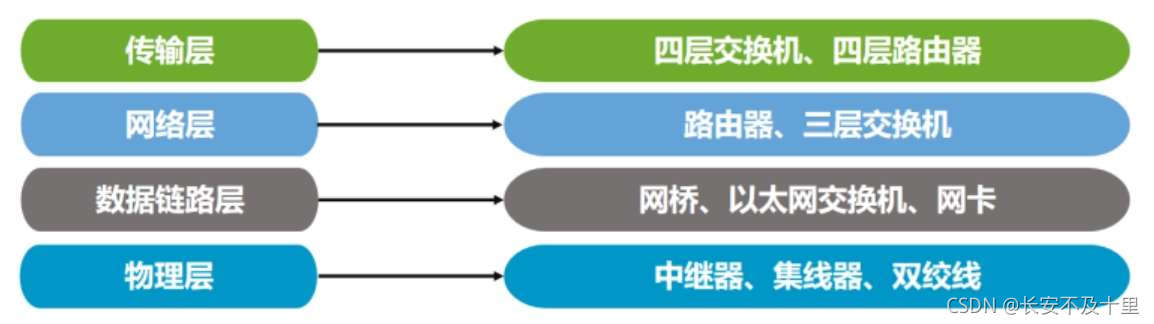

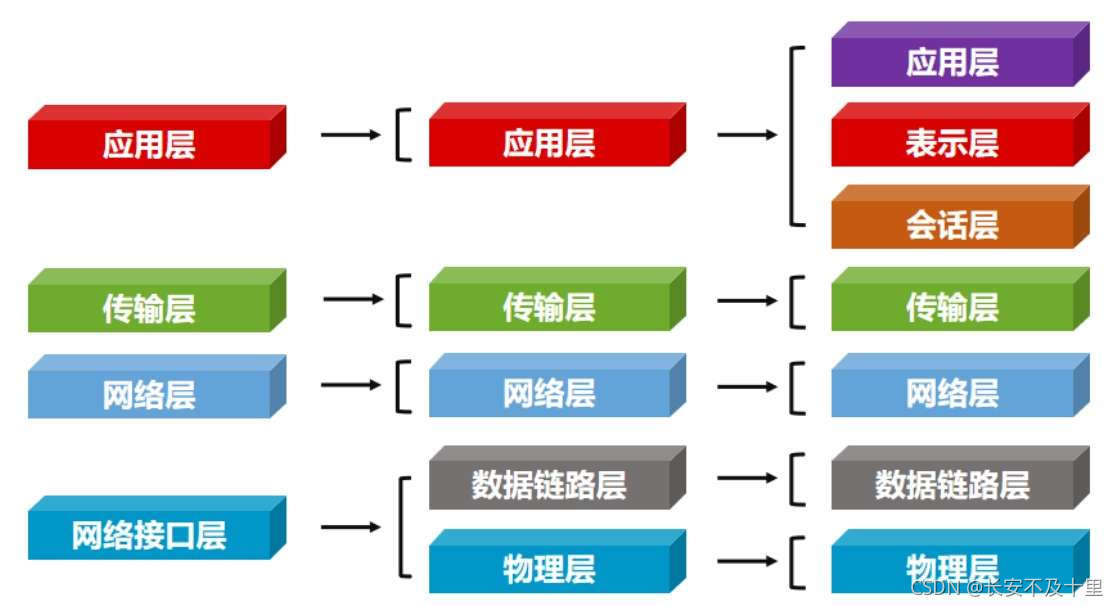

计算机与计算机之间要有统一的连接标准才能够完成相互通信，这个标准被称为互联网协议，而网络就是物理链接介质+互联网协议，人们将互联网协议从不同维度分为OSI七层、TCP/IP五层或TCP/IP四层

2.2 物理层

物理层主要是基于电器特性发送高低电平信号，电平即“电压平台”，指的是电路中某一点电压的高低状态，在网络信号中高电平用数字1表示，低电平用数字0表示。

2.3 数据链路层

由于单纯的电平信号0和1没有任何意义，在实际应用中，我们会将电平信号进行分组处理，多少位一组、每组什么意思，这样数据才有具体的含义。数据链路层的功能就是定义电平信号的分组方式。

2.3.1 以太网协议

数据链路层使用以太网协议进行数据传输，基于MAC地址的广播方式实现数据传输，只能在局域网内广播。早期各个公司都有自己的分组方式，后来形成了统一的标准，即以太网协议Ethernet。

2.3.2 Ethernet以太网

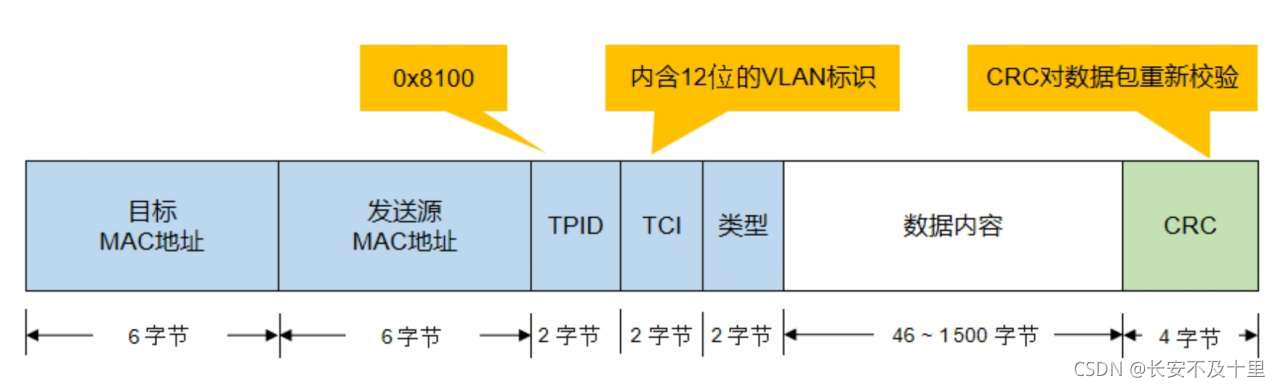

• 由一组电平信号构成一个数据包，叫作帧，每一数据帧由报头Head和数Data两部分组成
• Head：固定18字节，其中发送者/源地址6字节，接收者/目标地址6字节，数据类型6字节
• Data：最短46字节，最长1500字节
• 数据包的具体内容格式为：Head长度+Data长度=最短64字节，最长1518字节（超过最大限制就分片发送）

2.3.3 MAC地址

• Head中包含的源地址和目标地址的由来：Ethernet规定接入Internet的设备必须配有网卡，发送端和接收端的地址便是指网卡的地址，即MAC地址。
• MAC地址：每块网卡出厂时都被印上一个世界唯一的MAC地址，它是一个长度为48位的二进制数，通常用12位十六进制数表示（前6位是厂商编号，后6位是流水线号）： 00-50-56-C0-00-08

2.3.4 Broadcast广播

有了MAC地址，同一网络内的两台主机就可以通信了（一台主机通过ARP协议获取另外一台主机的MAC地址）

2.4 网络层

MAC地址是无法区分的，它只跟厂商有关，网络层就是用来解决这一问题的。网络层的作用就是引入一套新的地址来区分不同的广播域/子网，这套地址叫作网络地址。

2.4.1 IP

• 规定网络地址的协议叫作IP（Internet Protocol，网际互联协议），它定义的地址称为IP地址。广泛采用v4版本即IPv4，规定网络地址由32位二进制数表示。一个IP地址通常写成四段十进制数，例如172.16.10.1，其取值范围为：0.0.0.0～255.255.255.255。
• P地址由两部分组成：网络部分（用来标识子网）和主机部分（用来标识主机）

2.4.2 子网掩码

• 所谓子网掩码，就是表示子网络特征的一个参数。它在形式上等同于IP地址，也是一个32位二进制数字，它的网络部分全部为1，主机部分全部为0。

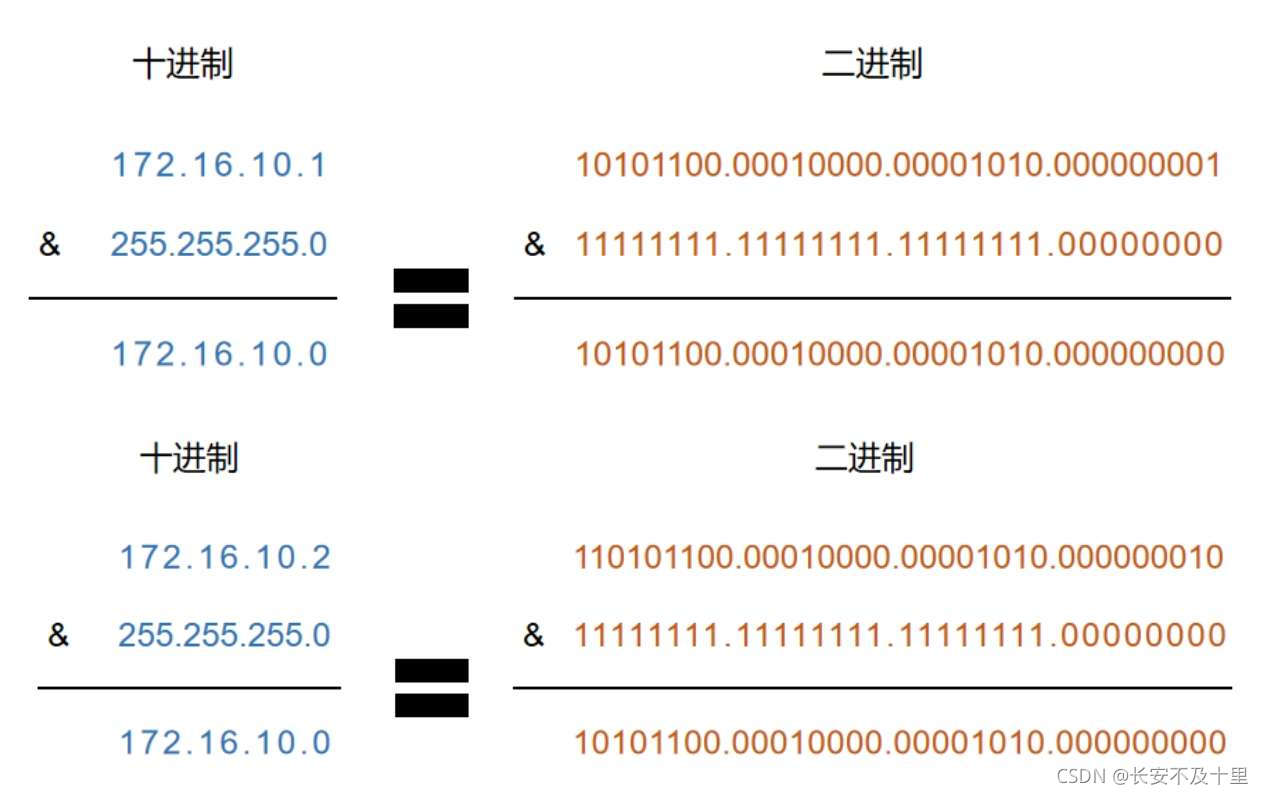

• 我们根据子网掩码就能判断任意两个IP地址是否处于同一个子网络。方法是将两个IP地址与子网掩码分别进行&运算（两个数位都为1，运算结果为1，否则为0），然后比较结果是否相同，如果相同，就表明它们在同一个子网络中，否则就不在。

2.4.3 IP数据包

• IP数据包也分为Head和Data两部分，无须为IP数据包定义单独的栏位，直接放入以太网包的Data部分即可
• Head（IP头部）：长度为20～60字节。Data（IP数据）：最长为65515字节。而以太网数据包的Data部分，最长只有1500字节。因此，如果IP数据包超过1500字节，它就需要分割成几个以太网数据包，分开发送

2.4.4 ARP

ARP用于实现从IP地址到MAC地址的映射，即询问目标IP地址对应的MAC地址，以广播的方式发送数据包，获取目标主机的MAC地址。

基本步骤

• 通过IP地址和子网掩码计算出自己所处的子网

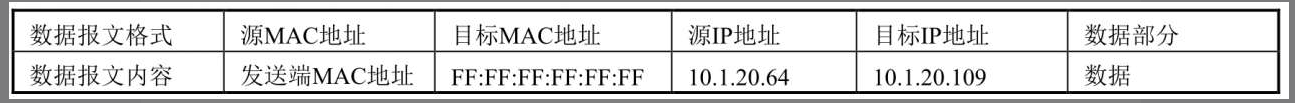

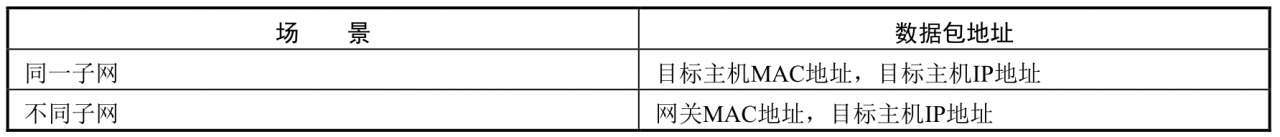

• 分析主机A和B是否处于同一网络，如果不是同一网络，那么下表中目标IP地址为10.1.20.109（访问路由器的路由表），通过ARP获取的是网关的MAC地址

• 根据主机A上的路由表内容，确定用于访问主机B的转发IP地址是10.1.20.109。然后主机A在自己的本地ARP缓存中检查主机B的匹配MAC地址
• 如果主机A在ARP缓存中没有找到映射，它将询问10.1.20.64的硬件地址，从而将ARP请求帧广播到本地网络上的所有主机。源主机A的IP地址和MAC地址都包括在ARP请求中。本地网络上的每台主机都接收到ARP请求并且检查是否与自己的IP地址匹配。如果主机发现请求的IP地址与自己的IP地址不匹配，它将丢弃ARP请求
• 主机B确定ARP请求中的IP地址与自己的IP地址匹配，将主机A的IP地址和MAC地址映射添加到本地ARP缓存中
• 主机B将包含其MAC地址的ARP回复消息直接发送回主机A
• 当主机A接收到从主机B发来的ARP回复消息时，会用主机B的IP地址和MAC地址映射更新ARP缓存。本机缓存是有生存期的，生存期结束后，将再次重复上面的过程。主机B的MAC地址一旦确定，主机A就能向主机B发送IP地址了

白话版

• 我是主机A，IP地址为10.1.20.64，MAC地址为00：08：ca：xx：xx：xx，请问主机B，IP地址为10.1.20.109，你的MAC地址是多少？
• 我是主机B，IP地址为10.1.20.109，MAC地址为44：6d：57：xx：xx：xx。你好，主机A，IP地址为10.1.20.64，MAC地址为00：08：ca：xx：xx：xx
• 主机A向主机B发送IP地址

2.5 传输层

端口就是应用程序与网卡关联的编号。那么传输层就是用来建立端口到端口的通信机制的

• 主机端口的取值范围为0～65535，其中0～1023为系统保留端口的取值范围，也叫作BSD保留端口。
• 用户可注册端口的取值范围为1024～49152，还有随机动态端口的取值范围为49152～65535。

2.5.1 TCP协议

TCP（Transmission Control Protocol，传输控制协议）是一种可靠传输协议，TCP数据包没有长度限制，理论上可以无限长，但是为了保证网络的效率，通常TCP数据包的长度不会超过IP数据包的长度，以确保单个TCP数据包不必再分割，其数据结构如下图所示。

2.5.2 UDP协议

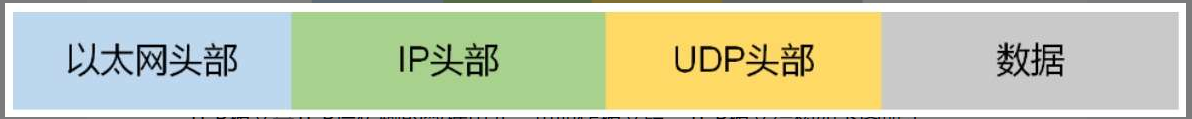

UDP（User Datagram Protocol，用户数据报协议）是一种不可靠传输协议，“报头”部分总共有8字节，总长度不超过65535字节，正好放进一个IP数据包，其数据结构如下图所示。

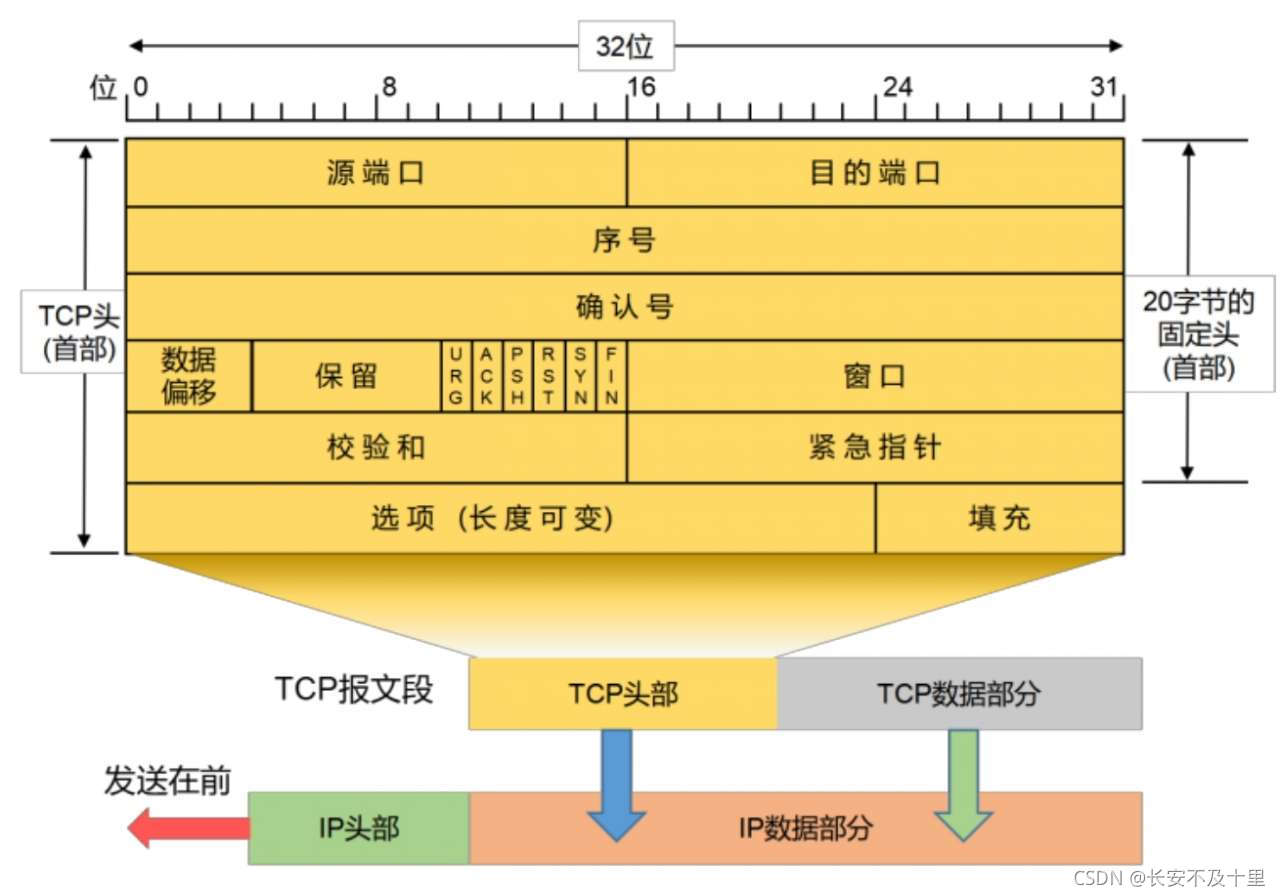

2.5.3 TCP报文结构

• TCP报文是TCP层传输的数据单元，也叫作报文段。
• 端口号：用来标识同一台计算机的不同应用进程。
  • 源端口：源端口和IP地址的作用是标识报文的返回地址。
  • 目的端口：目的端口指明接收方计算机上的应用程序接口。
• 序号：TCP可靠传输的关键部分。序号是本报文段发送的数据组的第一个字节的序号。在TCP传送的流中，每一个字节都有一个序号。例如：一个报文段的序号为300，此报文段数据部分共有100字节，则下一个报文段的序号为400。所以序号确保了TCP传输的有序性。
• 确认号：确认号，即ACK，指明下一个期待收到的字节序号，表明该序号之前的所有数据已经正确无误地收到。确认号只有当ACK标志为1时才有效。比如建立连接时，SYN报文的ACK标志为0。
• 数据偏移：头部长度也叫数据偏移，是因为头部长度实际上指示了数据区在报文段中的起始偏移值。
• 保留：为将来定义新的用途保留，现在一般设置为0

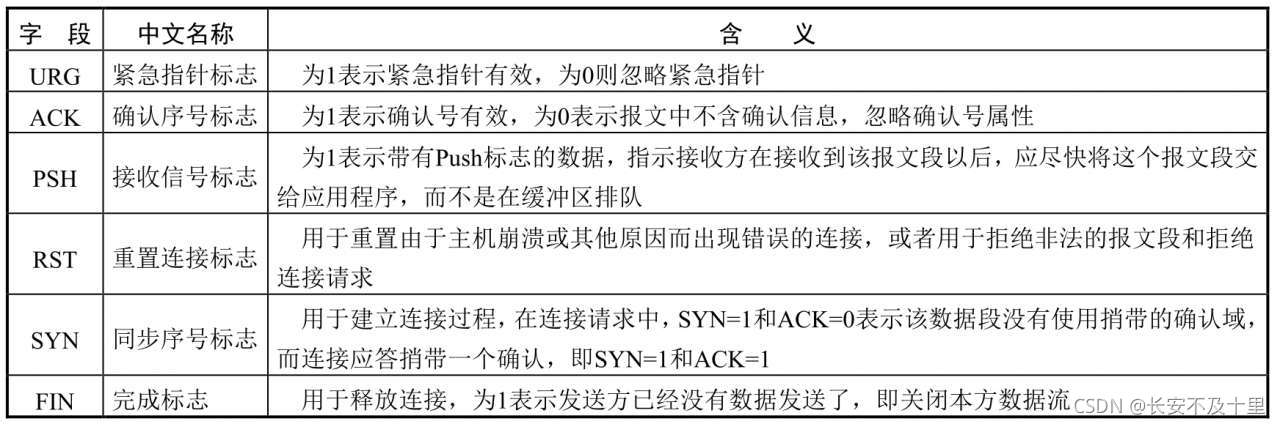

• 标志位：URG、ACK、PSH、RST、SYN、FIN，共6个，每一个标志位都表示一个控制功能

• 窗口：滑动窗口大小，用来告知发送端接收端的缓存大小，以此控制发送端发送数据的速率，从而达到流量控制。窗口大小是一个16位属性，因而窗口大小最大为65535
• 校验和：奇偶校验，此校验和针对整个TCP报文段，包括TCP头部和TCP数据，以16位属性进行计算所得。由发送端计算和存储，并由接收端进行验证
• 紧急指针：只有当URG标志为1时紧急指针才有效。紧急指针是一个正的偏移量，和顺序号属性中的值相加表示紧急数据最后一个字节的序号。TCP的紧急方式是发送端向另一端发送紧急数据的一种方式
• 选项和填充：最常见的可选属性是最长报文大小，又称为MSS（MaximumSegment Size），每个连接方通常都在通信的第一个报文段（为建立连接而设置SYN标志为1的那个段）中指明这个选项，它表示本端所能接收的最大报文段的长度。选项长度不一定是32位的整数倍，所以要加填充位，即在这个属性中加入额外的零，以保证TCP头部长度是32位的整数倍。
• 数据部分：TCP报文段中的数据部分是可选的。在一个连接建立和一个连接终止时，双方交换的报文段仅有TCP头部。如果一方没有数据要发送，也使用没有任何数据的头部来确认收到的数据。在处理超时的许多情况中，也会发送不带任何数据的报文段。

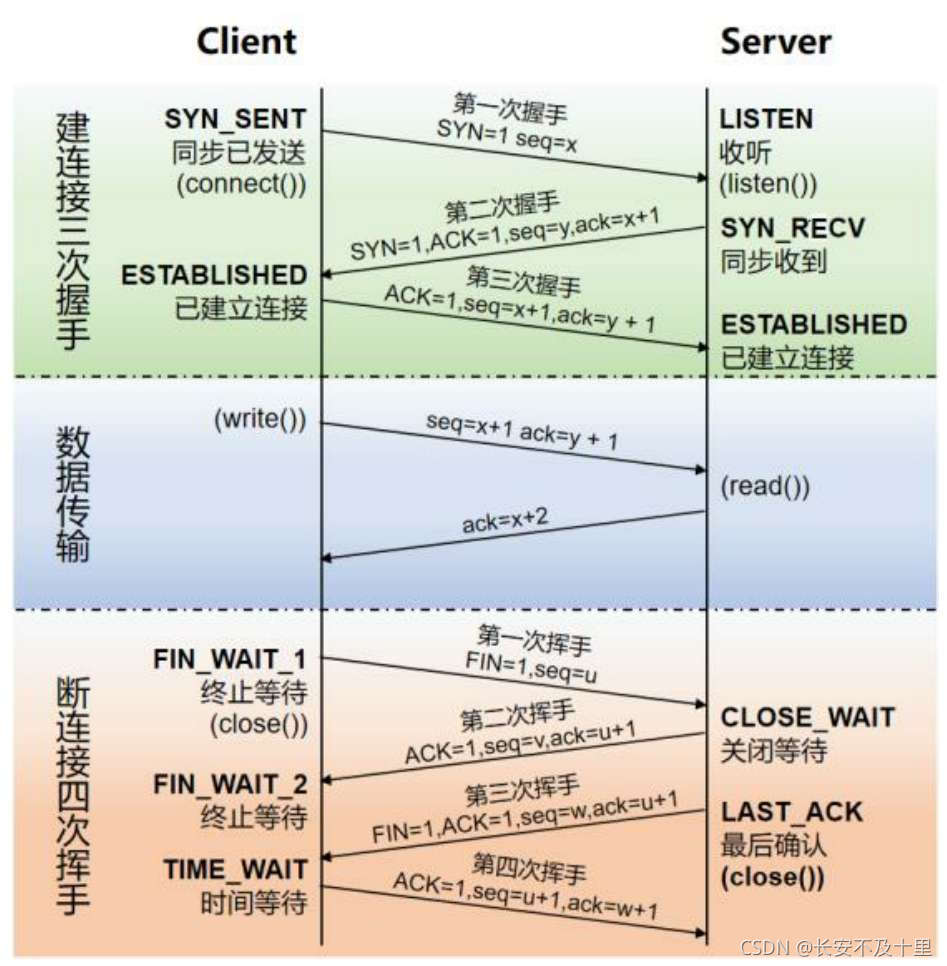

2.5.4 三次握手

• 第一次握手：建立连接时，客户端发送SYN包（syn=1）到服务器，并进入SYN_SENT状态，等待服务器确认。
• 第二次握手：服务器收到SYN包，必须确认客户端的SYN包（ack=x+1），同时自己也发送一个SYN包（syn=1），即SYN+ACK包，此时服务器进入SYN_RECV状态。
• 第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK（ack=y+1），此包发送完毕，客户端和服务器进入ESTABLISHED（TCP连接成功）状态，完成三次握手。
• 至此，TCP连接就建立了，客户端和服务器可以愉快地“玩耍”了。只要通信双方没有一方发出连接释放的请求，连接就将一直保持。如果有一方释放连接，就会发起挥手操作。

2.5.5 四次挥手

• 第一次挥手：客户端进程发出连接释放报文，并且停止发送数据。释放数据报文头部，FIN=1，其序列号为seq=u（等于前面已经传送过来的数据的最后一个字节的序号加1），此时，客户端进入FIN_WAIT_1（终止等待1）状态。TCP规定，FIN报文段即使不携带数据，也要消耗一个序号。
• 第二次挥手：服务器收到连接释放报文，发出确认报文，ACK=1，ack=u+1，并且带上自己的序列号seq=v，此时，服务器就进入了CLOSE_WAIT（关闭等待）状态。TCP服务器通知高层的应用进程，客户端向服务器方向的连接就被释放了，这时候处于半关闭状态，即客户端已经没有数据要发送了，但是服务器若发送数据，客户端依然要接收。这个状态还要持续一段时间，也就是整个CLOSE_WAIT状态持续的时间。
• 第三次挥手：服务器将最后的数据发送完毕后，就向客户端发送连接释放报文，FIN=1，ack=u+1，由于在半关闭状态，服务器很可能又发送了一些数据，假定此时的序列号为seq=w，此时，服务器就进入了LAST_ACK（最后确认）状态，等待客户端的确认。
• 第四次挥手：客户端收到服务器的连接释放报文后，必须发出确认，ACK=1，ack=w+1，而自己的序列号是seq=u+1，此时，客户端就进入了TIME_WAIT（时间等待）状态。注意此时TCP连接还没有释放，必须经过2×MSL（最长报文段寿命）的时间，当客户端撤销相应的TCB（Transmit Control Block，传输控制模块）后，才进入CLOSED状态。

2.6 应用层

2.6.1 DNS协议

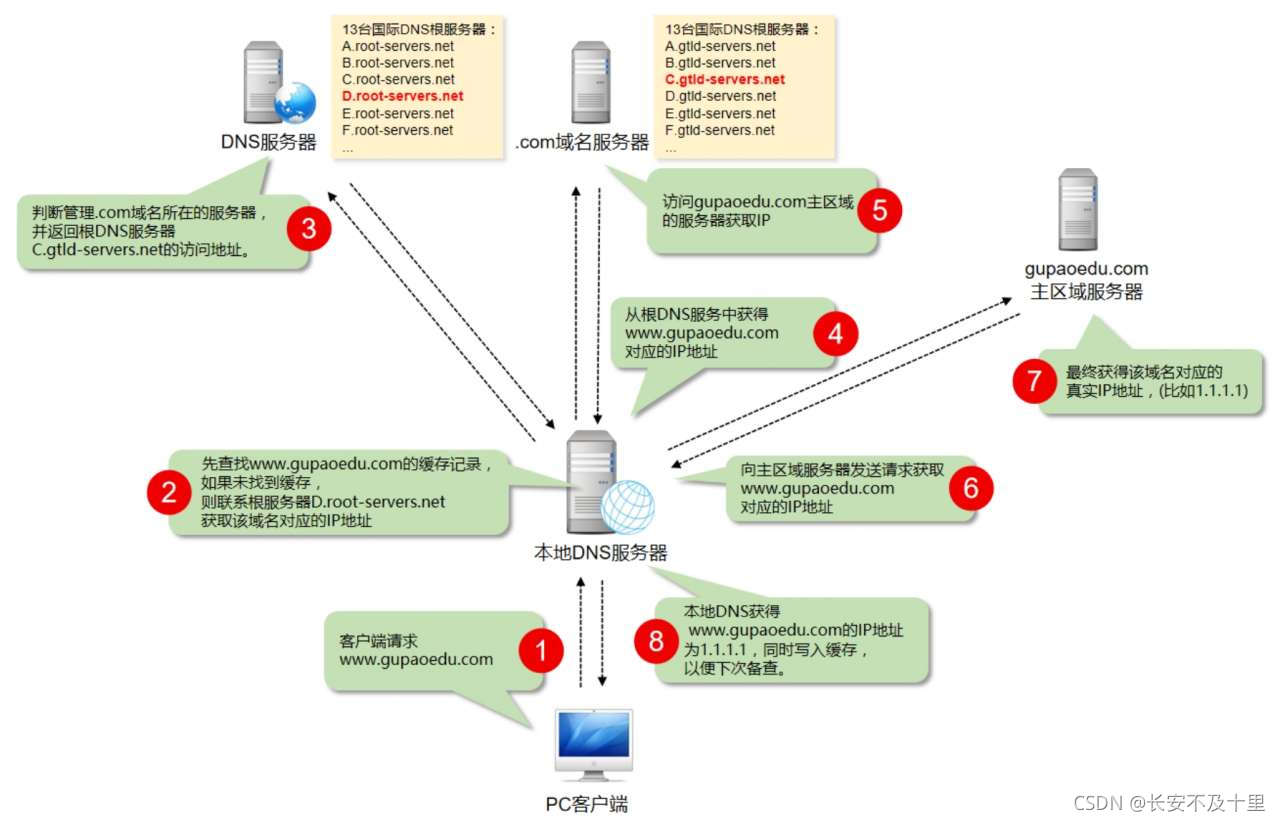

DNS是英文Domain Name System（域名系统）的缩写，用来把便于人们使用的机器名字转换为IP地址。

2.6.2 HTTP协议

HTTP（HyperText Transfer Protocol，超文本传输协议）是面向事务的应用层协议。它是互联网上能够可靠地交换信息的重要基础。

2.6.3 FTP协议

FTP（File Transfer Protocol，文件传输协议）是互联网上使用最广泛的文件传送协议。

2.6.4 SMTP协议

SMTP（Simple Mail Transfer Protocol，简单邮件传输协议）规定了在两个相互通信的SMTP进程之间应如何交换信息。SMTP通信的三个阶段：建立连接、邮件传送和连接释放。

2.6.5 POP3协议

POP3（Post Office Protocol 3，邮件读取协议）通常被用来接收电子邮件。

2.6.6 Telnet协议

Telnet协议是一个简单的远程终端协议，也是互联网的正式标准，又称为终端仿真协议。
