ELF概述
ELF 文件类型
ELF 文件结构
- 链接视图
- 执行视图
readelf 命令
补充
查看进程虚拟空间分布
参考资料

ELF概述

ELF (Executable Linkable Format）即可执行可链接文件格式，是 Linux 支持的一种文件存储格式。

ELF 文件类型

ELF 文件的三种类型:

可重定位文件(REL，Relocatable )，目标文件或静态库
共享目标文件(DYN，Executable )，动态库
(EXEC)，可直接执行的文件
core文件，吐核文件

ELF 文件类型	说明	实例
可重定位文件 (Relocatable File)	这类文件包含了代码和数据。可以被用来链接成可执行文件或共享目标文件。	目标文件 .o 文件和静态库 .a 文件
可执行文件 (Executable File)	可直接执行的程序	/bin/bash 可执行文件
共享目标文件 (Shared Object File)	这种文件包含的代码和数据。可以在两种情况下使用，一是链接器使用其与其它可重定位文件、共享目标文件链接，产生新的目标文件。二是动态连接器将其与可执行文件结合，作为进程映像的一部分来运行	动态库 .so 文件
核心转储文件 (Core Dump File)		core dump 文件

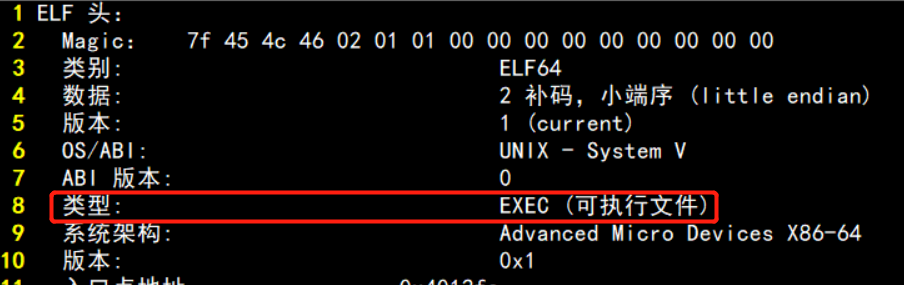

可通过 readelf -h 命令查看 ELF 文件头部信息，其中便包含了 ELF 文件类型。如下图所示:

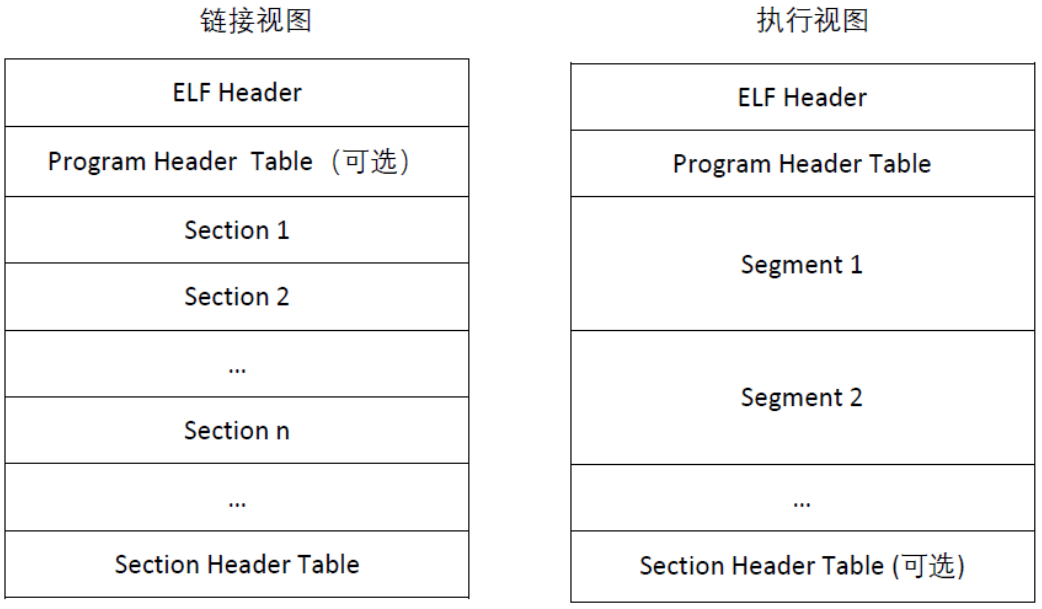

ELF 文件结构

ELF 文件格式定义见 /usr/include/elf.h 。

链接视图

静态链接器（即编译后参与生成最终ELF过程的链接器，如ld ）会以链接视图解析ELF。编译时生成的目标文件以及链接后的动态库均可通过链接视图解析，链接视图可以没有段表（如目标文件不会有段表）。

执行视图

动态链接器（即加载器，如x86架构 linux下的 /lib/ld-linux.so.2或者安卓系统下的 /system/linker均为动态链接器）会以执行视图解析ELF并动态链接，执行视图可以没有节表。

ELF 头：
  Magic：   7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
  类别:                              ELF64
  数据:                              2 补码，小端序 (little endian)
  版本:                              1 (current)
  OS/ABI:                            UNIX - System V
程序头：
  Type           Offset             VirtAddr           PhysAddr
                 FileSiz            MemSiz              Flags  Align
  PHDR           0x0000000000000040 0x0000000000400040 0x0000000000400040
                 0x00000000000001f8 0x00000000000001f8  R E    8

readelf 命令

readelf 是在类 Unix 系统上显示关于目标文件的各种信息的程序。如其名字所示，它读取 ELF 格式的目标文件。它与 objdump 一起都是 GNU Binutils 的一部分。

常见参数：

-a，—all 显示全部信息
-h，—file-header 显示 ELF 文件头
-l，—program-headers 显示程序头（段头）

—segments
-S，—section-headers 显示节头信息
```
 --sections
```
-s，—syms 显示符号表（.symtab）
-d，—dynamic 显示动态部分
—dyn-syms 显示动态符号表(.dynsym)
-W，—wide 运行显示宽度超过 80 字节

后面会结合示例进行分析，示例源码见本章最后一个小节。

1 文件头

TODO

2 节头（section）

readelf -SW 查看节信息，如下所示，共计划分了 35 个节头。

选几个比较重要的进行说明

常用段名
.text	代码区
.bss	未初始化数据区
.data	全局初始化数据区
.line	行号表
.plt .got	动态链接器的跳转表和全局入口表	Procedure Linkage Table Global Offset Table
.init .fini	程序初始化与终结代码段
.symtab	符号表

共有 35 个节头，从偏移量 0x14f0 开始：
节头：
  [Nr] Name              Type            Address          Off    Size   ES Flg Lk Inf Al
  [ 0]                   NULL            0000000000000000 000000 000000 00      0   0  0
  [ 1] .interp           PROGBITS        0000000000400238 000238 00001c 00   A  0   0  1
  [ 2] .note.ABI-tag     NOTE            0000000000400254 000254 000020 00   A  0   0  4
  [ 3] .note.gnu.build-id NOTE            0000000000400274 000274 000024 00   A  0   0  4
  [ 4] .gnu.hash         GNU_HASH        0000000000400298 000298 000038 00   A  5   0  8
  [ 5] .dynsym           DYNSYM          00000000004002d0 0002d0 000138 18   A  6   1  8
  [ 6] .dynstr           STRTAB          0000000000400408 000408 0000be 00   A  0   0  1
  [ 7] .gnu.version      VERSYM          00000000004004c6 0004c6 00001a 02   A  5   0  2
  [ 8] .gnu.version_r    VERNEED         00000000004004e0 0004e0 000020 00   A  6   1  8
  [ 9] .rela.dyn         RELA            0000000000400500 000500 000018 18   A  5   0  8
  [10] .rela.plt         RELA            0000000000400518 000518 000060 18   A  5  12  8
  [11] .init             PROGBITS        0000000000400578 000578 00001a 00  AX  0   0  4
  [12] .plt              PROGBITS        00000000004005a0 0005a0 000050 10  AX  0   0 16
  [13] .text             PROGBITS        00000000004005f0 0005f0 000182 00  AX  0   0 16
  [14] .fini             PROGBITS        0000000000400774 000774 000009 00  AX  0   0  4
  [15] .rodata           PROGBITS        0000000000400780 000780 000004 04  AM  0   0  4
  [16] .eh_frame_hdr     PROGBITS        0000000000400784 000784 000034 00   A  0   0  4
  [17] .eh_frame         PROGBITS        00000000004007b8 0007b8 0000f4 00   A  0   0  8
  [18] .init_array       INIT_ARRAY      0000000000600df0 000df0 000008 00  WA  0   0  8
  [19] .fini_array       FINI_ARRAY      0000000000600df8 000df8 000008 00  WA  0   0  8
  [20] .jcr              PROGBITS        0000000000600e00 000e00 000008 00  WA  0   0  8
  [21] .dynamic          DYNAMIC         0000000000600e08 000e08 0001f0 10  WA  6   0  8
  [22] .got              PROGBITS        0000000000600ff8 000ff8 000008 08  WA  0   0  8
  [23] .got.plt          PROGBITS        0000000000601000 001000 000038 08  WA  0   0  8
  [24] .data             PROGBITS        0000000000601040 001040 0000a0 00  WA  0   0 32
  [25] .bss              NOBITS          00000000006010e0 0010e0 0000a0 00  WA  0   0 32
  [26] .comment          PROGBITS        0000000000000000 0010e0 00002b 01  MS  0   0  1
  [27] .debug_aranges    PROGBITS        0000000000000000 00110b 000030 00      0   0  1
  [28] .debug_info       PROGBITS        0000000000000000 00113b 0000d9 00      0   0  1
  [29] .debug_abbrev     PROGBITS        0000000000000000 001214 000067 00      0   0  1
  [30] .debug_line       PROGBITS        0000000000000000 00127b 000040 00      0   0  1
  [31] .debug_str        PROGBITS        0000000000000000 0012bb 0000e6 01  MS  0   0  1
  [32] .shstrtab         STRTAB          0000000000000000 0013a1 000148 00      0   0  1
  [33] .symtab           SYMTAB          0000000000000000 001db0 0006d8 18     34  50  8
  [34] .strtab           STRTAB          0000000000000000 002488 000263 00      0   0  1
Key to Flags:
  W (write), A (alloc), X (execute), M (merge), S (strings), l (large)
  I (info), L (link order), G (group), T (TLS), E (exclude), x (unknown)
  O (extra OS processing required) o (OS specific), p (processor specific)

3 段头/程序头（segment）

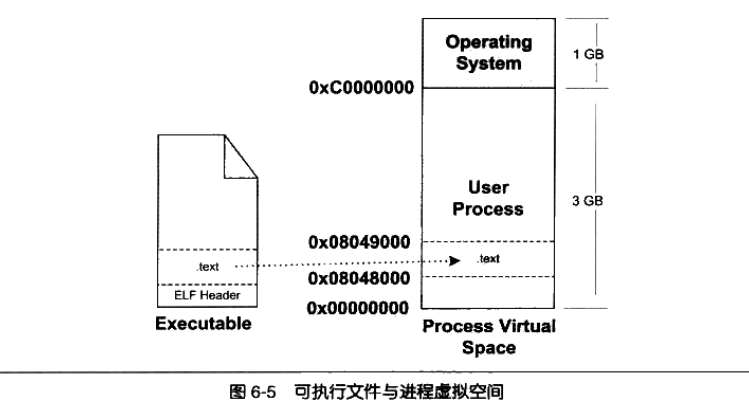

程序头描述了 ELF 文件如何别系统映射到进程的虚拟空间。

Elf 文件类型为 EXEC (可执行文件)
入口点 0x80484a0
共有 9 个程序头，开始于偏移量 52
程序头：
  Type           Offset   VirtAddr   PhysAddr   FileSiz MemSiz  Flg Align
  PHDR           0x000034 0x08048034 0x08048034 0x00120 0x00120 R E 0x4
  INTERP         0x000154 0x08048154 0x08048154 0x00013 0x00013 R   0x1
      [Requesting program interpreter: /lib/ld-linux.so.2]
  LOAD           0x000000 0x08048000 0x08048000 0x0075c 0x0075c R E 0x1000
  LOAD           0x000ef8 0x08049ef8 0x08049ef8 0x001c8 0x00268 RW  0x1000
  DYNAMIC        0x000f04 0x08049f04 0x08049f04 0x000f8 0x000f8 RW  0x4
  NOTE           0x000168 0x08048168 0x08048168 0x00044 0x00044 R   0x4
  GNU_EH_FRAME   0x000684 0x08048684 0x08048684 0x0002c 0x0002c R   0x4
  GNU_STACK      0x000000 0x00000000 0x00000000 0x00000 0x00000 RW  0x10
  GNU_RELRO      0x000ef8 0x08049ef8 0x08049ef8 0x00108 0x00108 R   0x1
 Section to Segment mapping:
  段节...
   00
   01     .interp
   02     .interp .note.ABI-tag .note.gnu.build-id .gnu.hash .dynsym .dynstr .gnu.version .gnu.version_r .rel.dyn .r
lt .text .fini .rodata .eh_frame_hdr .eh_frame
   03     .init_array .fini_array .jcr .dynamic .got .got.plt .data .bss
   04     .dynamic
   05     .note.ABI-tag .note.gnu.build-id
   06     .eh_frame_hdr
   07
   08     .init_array .fini_array .jcr .dynamic .got

类型为“LOAD”的段是需要被映射的，

符号表

.dynsym 动态符号表保存了与动态链接相关的导入导出符号，不包括模块内部的符号。
.symtab 则保存所有符号，也包括 .dynsym 中的符号。

readelf -sW app 查看符号表


Symbol table '.dynsym' contains 13 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND _ITM_deregisterTMCloneTable
     2: 0000000000000000     0 FUNC    GLOBAL DEFAULT  UND __libc_start_main@GLIBC_2.2.5 (2)
     3: 0000000000000000     0 FUNC    GLOBAL DEFAULT  UND hello
     4: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND __gmon_start__
     5: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND _Jv_RegisterClasses
     6: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND _ITM_registerTMCloneTable
     7: 0000000000000000     0 FUNC    GLOBAL DEFAULT  UND sleep@GLIBC_2.2.5 (2)
     8: 00000000006010e0     0 NOTYPE  GLOBAL DEFAULT   24 _edata
     9: 0000000000601180     0 NOTYPE  GLOBAL DEFAULT   25 _end
    10: 00000000006010e0     0 NOTYPE  GLOBAL DEFAULT   25 __bss_start
    11: 0000000000400578     0 FUNC    GLOBAL DEFAULT   11 _init
    12: 0000000000400774     0 FUNC    GLOBAL DEFAULT   14 _fini
Symbol table '.symtab' contains 73 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 0000000000400238     0 SECTION LOCAL  DEFAULT    1
     2: 0000000000400254     0 SECTION LOCAL  DEFAULT    2
     3: 0000000000400274     0 SECTION LOCAL  DEFAULT    3
     4: 0000000000400298     0 SECTION LOCAL  DEFAULT    4
     5: 00000000004002d0     0 SECTION LOCAL  DEFAULT    5
     6: 0000000000400408     0 SECTION LOCAL  DEFAULT    6
     7: 00000000004004c6     0 SECTION LOCAL  DEFAULT    7
     8: 00000000004004e0     0 SECTION LOCAL  DEFAULT    8
     9: 0000000000400500     0 SECTION LOCAL  DEFAULT    9
    10: 0000000000400518     0 SECTION LOCAL  DEFAULT   10
    11: 0000000000400578     0 SECTION LOCAL  DEFAULT   11
    12: 00000000004005a0     0 SECTION LOCAL  DEFAULT   12
    13: 00000000004005f0     0 SECTION LOCAL  DEFAULT   13
    14: 0000000000400774     0 SECTION LOCAL  DEFAULT   14
    15: 0000000000400780     0 SECTION LOCAL  DEFAULT   15
    16: 0000000000400784     0 SECTION LOCAL  DEFAULT   16
    17: 00000000004007b8     0 SECTION LOCAL  DEFAULT   17
    18: 0000000000600df0     0 SECTION LOCAL  DEFAULT   18
    19: 0000000000600df8     0 SECTION LOCAL  DEFAULT   19
    20: 0000000000600e00     0 SECTION LOCAL  DEFAULT   20
    21: 0000000000600e08     0 SECTION LOCAL  DEFAULT   21
    22: 0000000000600ff8     0 SECTION LOCAL  DEFAULT   22
    23: 0000000000601000     0 SECTION LOCAL  DEFAULT   23
    24: 0000000000601040     0 SECTION LOCAL  DEFAULT   24
    25: 00000000006010e0     0 SECTION LOCAL  DEFAULT   25
    26: 0000000000000000     0 SECTION LOCAL  DEFAULT   26
    27: 0000000000000000     0 SECTION LOCAL  DEFAULT   27
    28: 0000000000000000     0 SECTION LOCAL  DEFAULT   28
    29: 0000000000000000     0 SECTION LOCAL  DEFAULT   29
    30: 0000000000000000     0 SECTION LOCAL  DEFAULT   30
    31: 0000000000000000     0 SECTION LOCAL  DEFAULT   31
    32: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS crtstuff.c
    33: 0000000000600e00     0 OBJECT  LOCAL  DEFAULT   20 __JCR_LIST__
    34: 0000000000400620     0 FUNC    LOCAL  DEFAULT   13 deregister_tm_clones
    35: 0000000000400650     0 FUNC    LOCAL  DEFAULT   13 register_tm_clones
    36: 0000000000400690     0 FUNC    LOCAL  DEFAULT   13 __do_global_dtors_aux
    37: 00000000006010e0     1 OBJECT  LOCAL  DEFAULT   25 completed.6982
    38: 0000000000600df8     0 OBJECT  LOCAL  DEFAULT   19 __do_global_dtors_aux_fini_array_entry
    39: 00000000004006b0     0 FUNC    LOCAL  DEFAULT   13 frame_dummy
    40: 0000000000600df0     0 OBJECT  LOCAL  DEFAULT   18 __frame_dummy_init_array_entry
    41: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS main.c
    42: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS crtstuff.c
    43: 00000000004008a8     0 OBJECT  LOCAL  DEFAULT   17 __FRAME_END__
    44: 0000000000600e00     0 OBJECT  LOCAL  DEFAULT   20 __JCR_END__
    45: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS
    46: 0000000000600df8     0 NOTYPE  LOCAL  DEFAULT   18 __init_array_end
    47: 0000000000600e08     0 OBJECT  LOCAL  DEFAULT   21 _DYNAMIC
    48: 0000000000600df0     0 NOTYPE  LOCAL  DEFAULT   18 __init_array_start
    49: 0000000000601000     0 OBJECT  LOCAL  DEFAULT   23 _GLOBAL_OFFSET_TABLE_
    50: 0000000000400770     2 FUNC    GLOBAL DEFAULT   13 __libc_csu_fini
    51: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND _ITM_deregisterTMCloneTable
    52: 0000000000601040     0 NOTYPE  WEAK   DEFAULT   24 data_start
    53: 00000000006010e0     0 NOTYPE  GLOBAL DEFAULT   24 _edata
    54: 0000000000400774     0 FUNC    GLOBAL DEFAULT   14 _fini
    55: 0000000000000000     0 FUNC    GLOBAL DEFAULT  UND __libc_start_main@@GLIBC_2.2.5
    56: 0000000000000000     0 FUNC    GLOBAL DEFAULT  UND hello
    57: 0000000000601040     0 NOTYPE  GLOBAL DEFAULT   24 __data_start
    58: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND __gmon_start__
    59: 0000000000601048     0 OBJECT  GLOBAL HIDDEN    24 __dso_handle
    60: 0000000000400780     4 OBJECT  GLOBAL DEFAULT   15 _IO_stdin_used
    61: 0000000000400700   101 FUNC    GLOBAL DEFAULT   13 __libc_csu_init
    62: 0000000000601100   128 OBJECT  GLOBAL DEFAULT   25 global_uini_buffer
    63: 0000000000601180     0 NOTYPE  GLOBAL DEFAULT   25 _end
    64: 00000000004005f0     0 FUNC    GLOBAL DEFAULT   13 _start
    65: 00000000006010e0     0 NOTYPE  GLOBAL DEFAULT   25 __bss_start
    66: 0000000000601060   128 OBJECT  GLOBAL DEFAULT   24 global_init_buffer
    67: 00000000004006dd    21 FUNC    GLOBAL DEFAULT   13 main
    68: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND _Jv_RegisterClasses
    69: 00000000006010e0     0 OBJECT  GLOBAL HIDDEN    24 __TMC_END__
    70: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND _ITM_registerTMCloneTable
    71: 0000000000000000     0 FUNC    GLOBAL DEFAULT  UND sleep@@GLIBC_2.2.5
    72: 0000000000400578     0 FUNC    GLOBAL DEFAULT   11 _init

示例程序中定义了两个全局变量，一个未进行初始化，一个有进行初始化，可以在符号表中找到这两个符号。

char global_uini_buffer[128];
char global_init_buffer[128] = {1,2,4};

符号表，其大小和地址在程序启动后是不变的，与表中一致(函数亦然)。

62: 0000000000601100   128 OBJECT  GLOBAL DEFAULT   25 global_uini_buffer
66: 0000000000601060   128 OBJECT  GLOBAL DEFAULT   24 global_init_buffer

节头

[24] .data             PROGBITS        0000000000601040 001040 0000a0 00  WA  0   0 32
[25] .bss              NOBITS          00000000006010e0 0010e0 0000a0 00  WA  0   0 32

根据以上可以得知，global_uini_buffer 位于 .bss 区域， global_init_buffer 位于 .data 区域。同理能查询到函数位于.text 区域。

符号表解读

共计 8 列

Num: ：符号编号，0 - n
Value ：符合地址，16 进制格式
Size ：符号大小，
Type ：符号类型。FUNC 函数，FILE 源文件，OBJECT 变量等
Bind : 符合绑定。GLOBAL 符号全局可见，LOCAL 符号文件内可见，比如 static 函数，WEAK 全局弱符号，可被覆盖。
Vis ：符号可见性。DEFAULT 缺省。 TODO
Ndx ：符号节头索引。据此可以查看符号所属分区。比如函数符号位域代码区
Name ：符号名称

示例程序

main.c

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include "foo.h"
char global_uini_buffer[128];
char global_init_buffer[128] = {1,2,4};
int main(void)
{
    hello();
    while(1) sleep(1);
    return 0;
}

foo.h

#ifndef __FOO_H__
#define __FOO_H__
#ifdef __cplusplus
extern "C" {
#endif
#include <unistd.h>
#include <stdlib.h>
#include <stdio.h>
#include <string.h>
void hello(void);
#ifdef __cplusplus
}
#endif
#endif

foo.c

#include "foo.h"
void hello(void)
{
    printf("hello world\n");
}

补充

链接的本质是吧不同的目标文件之间相互“粘”到一起。
目标文件之前的相互拼合实际上是其之间对地址的引用，即对函数和变量地址的引用。
链接中，将函数和变量统称为符号。
每个目标文件都会有一个相应的符号表，记录了目标文件所有用到的符号。每个定义的符号都有一个对应的值，叫做符号值，对于变量和函数，符号值就是它们的地址。

定义在本目标文件的全局符号，可以被其它符号
本目标文件中引用的全局符号，却没有在本目标文件定义，一般称为外部符号（External Symbol）
局部符号，只在编译单元内部可见

静态两步链接
1. 空间与地址分配

扫描所有输入的目标文件，将各表的符号定义和符号引用合并为一个全局符号表。

符号解析与重定位

读取输入文件中数据与重定位信息，进行符号解析与重定位、调制代码中的地址

API 指源代码级别的接口，ABI 指二进制层面的接口。
进程的创建过程

创建一个独立的虚拟地址空间
读取可执行文件头，并且建立虚拟空间与可执行文件的映射

将 CPU 指令寄存器设置成可执行文件的入口地址，启动运行

查看进程虚拟空间分布

/proc//maps 可查看进程的虚拟空间分布。如下所示，

08048000-08049000 r-xp 00000000 08:01 1971950      /home/admi/tmp/hello_lib/app
08049000-0804a000 r--p 00000000 08:01 1971950      /home/admi/tmp/hello_lib/app
0804a000-0804b000 rw-p 00001000 08:01 1971950      /home/admi/tmp/hello_lib/app
f7569000-f756a000 rw-p 00000000 00:00 0
f756a000-f7715000 r-xp 00000000 08:01 819068       /lib/i386-linux-gnu/libc-2.19.so
f7715000-f7717000 r--p 001aa000 08:01 819068       /lib/i386-linux-gnu/libc-2.19.so
f7717000-f7718000 rw-p 001ac000 08:01 819068       /lib/i386-linux-gnu/libc-2.19.so
f7718000-f771b000 rw-p 00000000 00:00 0
f7733000-f7734000 rw-p 00000000 00:00 0
f7734000-f7735000 r-xp 00000000 08:01 1971941      /home/admi/tmp/hello_lib/libfoo.so
f7735000-f7736000 r--p 00000000 08:01 1971941      /home/admi/tmp/hello_lib/libfoo.so
f7736000-f7737000 rw-p 00001000 08:01 1971941      /home/admi/tmp/hello_lib/libfoo.so
f7737000-f7738000 rw-p 00000000 00:00 0
f7738000-f773a000 r--p 00000000 00:00 0            [vvar]
f773a000-f773c000 r-xp 00000000 00:00 0            [vdso]
f773c000-f775c000 r-xp 00000000 08:01 819065       /lib/i386-linux-gnu/ld-2.19.so
f775c000-f775d000 r--p 0001f000 08:01 819065       /lib/i386-linux-gnu/ld-2.19.so
f775d000-f775e000 rw-p 00020000 08:01 819065       /lib/i386-linux-gnu/ld-2.19.so
ffb12000-ffb33000 rw-p 00000000 00:00 0            [stack]

第一列是虚拟地址空间范围
第二列是权限，r（可读）、w（可写）、x（可执行）、p（私有）、s（共享）
第三列是偏移，该段在映像文件中的偏移
第四列是主次设备号，
第五列是文件节点
最后列是映像文件路径

[stack] 主次设备号和文件节点都是0，表示没有映射到文件中

参考资料

[1] 程序员的自我修养
