宏观架构

  1. Master:负责Region分配到具体的RegionServer；如果RegionServer宕机，Master负责将宕机的Region迁移到其他RegionServer上；对RegionServer进行负载均衡；处理元数据的请求（表的创建修改删除，列簇的创建修改删除）

  2. RegionServer：负责维护Master交给他的Region,处理这些Region的IO请求；负责Split和Compation Region

  3. Region：表的一部分数据，是负载均衡的最基本的单位，当Region达到一定的大小就会自动split

  4. Zookeeper：为 HBase 提供 Failover 机制，选举 Master，避免单点Master单点故障问题；存储Region的入口信息，即meta，用户的读写请求一般会先访问meta表；监控RegionServer的上线和下线信息，及时通知给Master；

  5. HDFS：真正承载HBase数据的组件，同时给这些数据提供冗余和容错

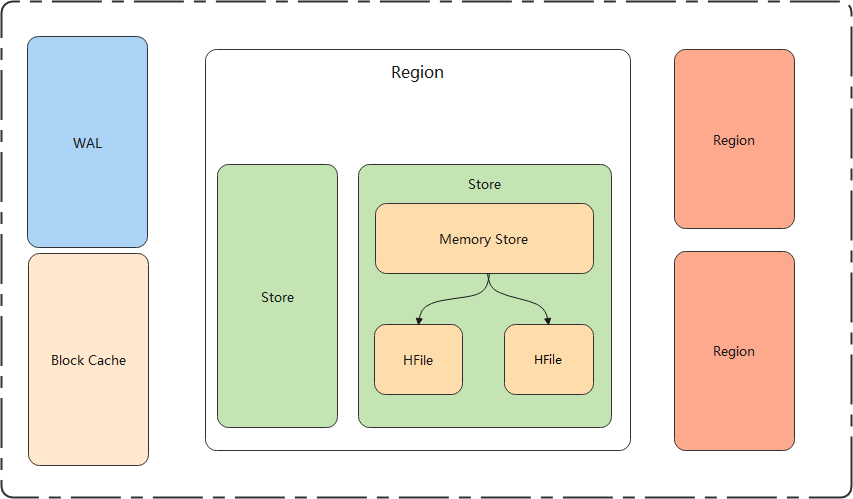

RegionServer结构

  1. 一个WAL：预写日志（Write-Ahead Log ），当操作达到Region的时候，HBase不管三七二十一先把操作写到WAL中，因为HBase的写是先写到MemStore内存中的，然后到达一定的大小在flush到HDFS中，如果出现了宕机或者断电，那么MemStore中的数据就相当于丢失了，WAL就相当于一个保险，写入MemStore前先写WAL，这样出现故障的时候就可以从WAL中恢复数据了

  2. 多个Region：一个Region相当于一个表中的一段数据，每个Region都有StartKey和EndKey,代表了该Region存储Key的范围


Region结构

  1. 多个Store：每个Region中都包含一个或者多个Store，一个Store的对应一个列簇，如果一个表中有两个列簇那么Region中就有两个Store
