Tiup简介

TiUP 是 TiDB 4.0 版本引入的集群运维工具，TiUP cluster 是 TiUP 提供的使用 Golang 编写的集群管理组件，通过 TiUP cluster 组件就可以进行日常的运维工作，包括部署、启动、关闭、销毁、弹性扩缩容、升级 TiDB 集群，以及管理 TiDB 集群参数。

目前 TiUP 可以支持部署 TiDB、TiFlash、TiDB Binlog、TiCDC，以及监控系统。

使用TIUP部署集群

整体架构

主机 角色
192.168.25.132 中控机，tidb-server，tikv-server，pd-server
192.168.25.134 tikv-server，pd-server，monitoring_servers，grafana_servers，alertmanager_servers
192.168.25.136 tikv-server，pd-server

tidb-server为无状态的服务这里搭建了一个节点作为测试，可通过lvs部署多个节点负载。注意：在生产环境中控机应该单独部署为一台主机中，管理整个集群。

安装前准备:
下面开始安装，注意安装前关闭所有主机的防火墙和swap，以避免端口不通的问题。
临时关闭防火墙：systemctl stop firewalld
永久关闭防火墙，需要重启服务器：systemctl disable firewalld
临时关闭swap：swapoff -a
永久关闭swap，需要重启服务器：sed -ri ‘s/.swap./#&/‘ /etc/fstab
安装 TiUP 工具
以下所有操作均在中控机中执行。

  1. 下载安装 TiUP 工具: curl —proto ‘=https’ —tlsv1.2 -sSf https://tiup-mirrors.pingcap.com/install.sh | sh

  2. 声明全局环境变量 :source /root/.bash_profile

  3. 安装 TiUP cluster 组件 : tiup cluster

  4. 如果已经安装 TiUP cluster 组件，可以更新到最新版本: tiup update —self && tiup update cluster

    使用 TiUP 工具部署TIDB集群 ,以下操作均在中控级中进行

  5. 生成TIDB的配置模板

tiup cluster template > topology.yaml

修改 topology.yaml 文件

这里主要修改，pd-server，tikv-server，tidb-server，monitoring_servers、grafana_servers、alertmanager_servers的ip，这里不安装tiflash-servers，先注释掉，下面是我的配置文件信息：
topology.yaml

  1. # # Global variables are applied to all deployments and used as the default value of
  2. # # the deployments if a specific deployment value is missing.
  3. global:
  4.   # # The user who runs the tidb cluster.
  5.   user: "tidb"
  6.   # # group is used to specify the group name the user belong to if it's not the same as user.
  7.   # group: "tidb"
  8.   # # SSH port of servers in the managed cluster.
  9.   ssh_port: 22
  10.   # # Storage directory for cluster deployment files, startup scripts, and configuration files.
  11.   deploy_dir: "/tidb-deploy"
  12.   # # TiDB Cluster data storage directory
  13.   data_dir: "/tidb-data"
  14.   # # Supported values: "amd64", "arm64" (default: "amd64")
  15.   arch: "amd64"
  16.   # # Resource Control is used to limit the resource of an instance.
  17.   # # See: https://www.freedesktop.org/software/systemd/man/systemd.resource-control.html
  18.   # # Supports using instance-level `resource_control` to override global `resource_control`.
  19.   # resource_control:
  20.   #   # See: https://www.freedesktop.org/software/systemd/man/systemd.resource-control.html#MemoryLimit=bytes
  21.   #   memory_limit: "2G"
  22.   #   # See: https://www.freedesktop.org/software/systemd/man/systemd.resource-control.html#CPUQuota=
  23.   #   # The percentage specifies how much CPU time the unit shall get at maximum, relative to the total CPU time available on one CPU. Use values > 100% for allotting CPU time on more than one CPU.
  24.   #   # Example: CPUQuota=200% ensures that the executed processes will never get more than two CPU time.
  25.   #   cpu_quota: "200%"
  26.   #   # See: https://www.freedesktop.org/software/systemd/man/systemd.resource-control.html#IOReadBandwidthMax=device%20bytes
  27.   #   io_read_bandwidth_max: "/dev/disk/by-path/pci-0000:00:1f.2-scsi-0:0:0:0 100M"
  28.   #   io_write_bandwidth_max: "/dev/disk/by-path/pci-0000:00:1f.2-scsi-0:0:0:0 100M"
  30. # # Monitored variables are applied to all the machines.
  31. monitored:
  32.   # # The communication port for reporting system information of each node in the TiDB cluster.
  33.   node_exporter_port: 9100
  34.   # # Blackbox_exporter communication port, used for TiDB cluster port monitoring.
  35.   blackbox_exporter_port: 9115
  36.   # # Storage directory for deployment files, startup scripts, and configuration files of monitoring components.
  37.   # deploy_dir: "/tidb-deploy/monitored-9100"
  38.   # # Data storage directory of monitoring components.
  39.   # data_dir: "/tidb-data/monitored-9100"
  40.   # # Log storage directory of the monitoring component.
  41.   # log_dir: "/tidb-deploy/monitored-9100/log"
  43. # # Server configs are used to specify the runtime configuration of TiDB components.
  44. # # All configuration items can be found in TiDB docs:
  45. # # - TiDB: https://pingcap.com/docs/stable/reference/configuration/tidb-server/configuration-file/
  46. # # - TiKV: https://pingcap.com/docs/stable/reference/configuration/tikv-server/configuration-file/
  47. # # - PD: https://pingcap.com/docs/stable/reference/configuration/pd-server/configuration-file/
  48. # # - TiFlash: https://docs.pingcap.com/tidb/stable/tiflash-configuration
  49. # #
  50. # # All configuration items use points to represent the hierarchy, e.g:
  51. # #   readpool.storage.use-unified-pool
  52. # #           ^       ^
  53. # # - example: https://github.com/pingcap/tiup/blob/master/examples/topology.example.yaml.
  54. # # You can overwrite this configuration via the instance-level `config` field.
  55. # server_configs:
  56.   # tidb:
  57.   # tikv:
  58.   # pd:
  59.   # tiflash:
  60.   # tiflash-learner:
  62. # # Server configs are used to specify the configuration of PD Servers.
  63. pd_servers:
  64.   # # The ip address of the PD Server.
  65.   - host: 192.168.25.132
  66.   - host: 192.168.25.134
  67.   - host: 192.168.25.136
  69.     # # SSH port of the server.
  70.     # ssh_port: 22
  71.     # # PD Server name
  72.     # name: "pd-1"
  73.     # # communication port for TiDB Servers to connect.
  74.     # client_port: 2379
  75.     # # Communication port among PD Server nodes.
  76.     # peer_port: 2380
  77.     # # PD Server deployment file, startup script, configuration file storage directory.
  78.     # deploy_dir: "/tidb-deploy/pd-2379"
  79.     # # PD Server data storage directory.
  80.     # data_dir: "/tidb-data/pd-2379"
  81.     # # PD Server log file storage directory.
  82.     # log_dir: "/tidb-deploy/pd-2379/log"
  83.     # # numa node bindings.
  84.     # numa_node: "0,1"
  85.     # # The following configs are used to overwrite the `server_configs.pd` values.
  86.     # config:
  87.     #   schedule.max-merge-region-size: 20
  88.     #   schedule.max-merge-region-keys: 200000
  89.  # - host: 10.0.0.1
  90.     # ssh_port: 22
  91.     # name: "pd-1"
  92.     # client_port: 2379
  93.     # peer_port: 2380
  94.     # deploy_dir: "/tidb-deploy/pd-2379"
  95.     # data_dir: "/tidb-data/pd-2379"
  96.     # log_dir: "/tidb-deploy/pd-2379/log"
  97.     # numa_node: "0,1"
  98.     # config:
  99.     #   schedule.max-merge-region-size: 20
  100.     #   schedule.max-merge-region-keys: 200000
  101.   #- host: 10.0.1.13
  102.     # ssh_port: 22
  103.     # name: "pd-1"
  104.     # client_port: 2379
  105.     # peer_port: 2380
  106.     # deploy_dir: "/tidb-deploy/pd-2379"
  107.     # data_dir: "/tidb-data/pd-2379"
  108.     # log_dir: "/tidb-deploy/pd-2379/log"
  109.     # numa_node: "0,1"
  110.     # config:
  111.     #   schedule.max-merge-region-size: 20
  112.     #   schedule.max-merge-region-keys: 200000
  114. # # Server configs are used to specify the configuration of TiDB Servers.
  115. tidb_servers:
  116.   # # The ip address of the TiDB Server.
  117.   - host: 192.168.25.132
  118.     # # SSH port of the server.
  119.     # ssh_port: 22
  120.     # # The port for clients to access the TiDB cluster.
  121.     # port: 4000
  122.     # # TiDB Server status API port.
  123.     # status_port: 10080
  124.     # # TiDB Server deployment file, startup script, configuration file storage directory.
  125.     # deploy_dir: "/tidb-deploy/tidb-4000"
  126.     # # TiDB Server log file storage directory.
  127.     # log_dir: "/tidb-deploy/tidb-4000/log"
  128.   # # The ip address of the TiDB Server.
  129.   #- host: 10.0.1.15
  130.     # ssh_port: 22
  131.     # port: 4000
  132.     # status_port: 10080
  133.     # deploy_dir: "/tidb-deploy/tidb-4000"
  134.     # log_dir: "/tidb-deploy/tidb-4000/log"
  135.   #- host: 10.0.1.16
  136.     # ssh_port: 22
  137.     # port: 4000
  138.     # status_port: 10080
  139.     # deploy_dir: "/tidb-deploy/tidb-4000"
  140.     # log_dir: "/tidb-deploy/tidb-4000/log"
  142. # # Server configs are used to specify the configuration of TiKV Servers.
  143. tikv_servers:
  144.   # # The ip address of the TiKV Server.
  145.   - host: 192.168.25.132
  146.     # # SSH port of the server.
  147.     # ssh_port: 22
  148.     # # TiKV Server communication port.
  149.     # port: 20160
  150.     # # TiKV Server status API port.
  151.     # status_port: 20180
  152.     # # TiKV Server deployment file, startup script, configuration file storage directory.
  153.     # deploy_dir: "/tidb-deploy/tikv-20160"
  154.     # # TiKV Server data storage directory.
  155.     # data_dir: "/tidb-data/tikv-20160"
  156.     # # TiKV Server log file storage directory.
  157.     # log_dir: "/tidb-deploy/tikv-20160/log"
  158.     # # The following configs are used to overwrite the `server_configs.tikv` values.
  159.     # config:
  160.     #   log.level: warn
  161.   # # The ip address of the TiKV Server.
  162.   - host: 192.168.25.134
  163.     # ssh_port: 22
  164.     # port: 20160
  165.     # status_port: 20180
  166.     # deploy_dir: "/tidb-deploy/tikv-20160"
  167.     # data_dir: "/tidb-data/tikv-20160"
  168.     # log_dir: "/tidb-deploy/tikv-20160/log"
  169.     # config:
  170.     #   log.level: warn
  171.   - host: 192.168.25.136
  172.     # ssh_port: 22
  173.     # port: 20160
  174.     # status_port: 20180
  175.     # deploy_dir: "/tidb-deploy/tikv-20160"
  176.     # data_dir: "/tidb-data/tikv-20160"
  177.     # log_dir: "/tidb-deploy/tikv-20160/log"
  178.     # config:
  179.     #   log.level: warn
  181. # # Server configs are used to specify the configuration of TiFlash Servers.
  182. #tiflash_servers:
  183.   # # The ip address of the TiFlash Server.
  184.  # - host: 10.0.1.20
  185.     # # SSH port of the server.
  186.     # ssh_port: 22
  187.     # # TiFlash TCP Service port.
  188.     # tcp_port: 9000
  189.     # # TiFlash HTTP Service port.
  190.     # http_port: 8123
  191.     # # TiFlash raft service and coprocessor service listening address.
  192.     # flash_service_port: 3930
  193.     # # TiFlash Proxy service port.
  194.     # flash_proxy_port: 20170
  195.     # # TiFlash Proxy metrics port.
  196.     # flash_proxy_status_port: 20292
  197.     # # TiFlash metrics port.
  198.     # metrics_port: 8234
  199.     # # TiFlash Server deployment file, startup script, configuration file storage directory.
  200.     # deploy_dir: /tidb-deploy/tiflash-9000
  201.     ## With cluster version >= v4.0.9 and you want to deploy a multi-disk TiFlash node, it is recommended to
  202.     ## check config.storage.* for details. The data_dir will be ignored if you defined those configurations.
  203.     ## Setting data_dir to a ','-joined string is still supported but deprecated.
  204.     ## Check https://docs.pingcap.com/tidb/stable/tiflash-configuration#multi-disk-deployment for more details.
  205.     # # TiFlash Server data storage directory.
  206.     # data_dir: /tidb-data/tiflash-9000
  207.     # # TiFlash Server log file storage directory.
  208.     # log_dir: /tidb-deploy/tiflash-9000/log
  209.   # # The ip address of the TiKV Server.
  210.   #- host: 10.0.1.21
  211.     # ssh_port: 22
  212.     # tcp_port: 9000
  213.     # http_port: 8123
  214.     # flash_service_port: 3930
  215.     # flash_proxy_port: 20170
  216.     # flash_proxy_status_port: 20292
  217.     # metrics_port: 8234
  218.     # deploy_dir: /tidb-deploy/tiflash-9000
  219.     # data_dir: /tidb-data/tiflash-9000
  220.     # log_dir: /tidb-deploy/tiflash-9000/log
  222. # # Server configs are used to specify the configuration of Prometheus Server.
  223. monitoring_servers:
  224.   # # The ip address of the Monitoring Server.
  225.   - host: 192.168.25.134
  226.     # # SSH port of the server.
  227.     # ssh_port: 22
  228.     # # Prometheus Service communication port.
  229.     # port: 9090
  230.     # # ng-monitoring servive communication port
  231.     # ng_port: 12020
  232.     # # Prometheus deployment file, startup script, configuration file storage directory.
  233.     # deploy_dir: "/tidb-deploy/prometheus-8249"
  234.     # # Prometheus data storage directory.
  235.     # data_dir: "/tidb-data/prometheus-8249"
  236.     # # Prometheus log file storage directory.
  237.     # log_dir: "/tidb-deploy/prometheus-8249/log"
  239. # # Server configs are used to specify the configuration of Grafana Servers.
  240. grafana_servers:
  241.   # # The ip address of the Grafana Server.
  242.   - host: 192.168.25.134
  243.     # # Grafana web port (browser access)
  244.     # port: 3000
  245.     # # Grafana deployment file, startup script, configuration file storage directory.
  246.     # deploy_dir: /tidb-deploy/grafana-3000
  248. # # Server configs are used to specify the configuration of Alertmanager Servers.
  249. alertmanager_servers:
  250.   # # The ip address of the Alertmanager Server.
  251.   - host: 192.168.25.134
  252.     # # SSH port of the server.
  253.     # ssh_port: 22
  254.     # # Alertmanager web service port.
  255.     # web_port: 9093
  256.     # # Alertmanager communication port.
  257.     # cluster_port: 9094
  258.     # # Alertmanager deployment file, startup script, configuration file storage directory.
  259.     # deploy_dir: "/tidb-deploy/alertmanager-9093"
  260.     # # Alertmanager data storage directory.
  261.     # data_dir: "/tidb-data/alertmanager-9093"
  262.     # # Alertmanager log file storage directory.
  263.     # log_dir: "/tidb-deploy/alertmanager-9093/log"

3. 检查和自动修复集群存在的潜在风险
tiup cluster check ./topology.yaml —apply —user root -p

如果出现Fail表示有错误,解决方案见官方文档: https://docs.pingcap.com/zh/tidb/stable/troubleshoot-tidb-cluster

4. 部署 TiDB 集群

注意部署的tidb版本，可以通过 tiup cluster list 来查看现有的版本。tidb-test 表示集群的名称。
tiup cluster deploy tidb-test v5.0.0 ./topology.yaml —user root -p

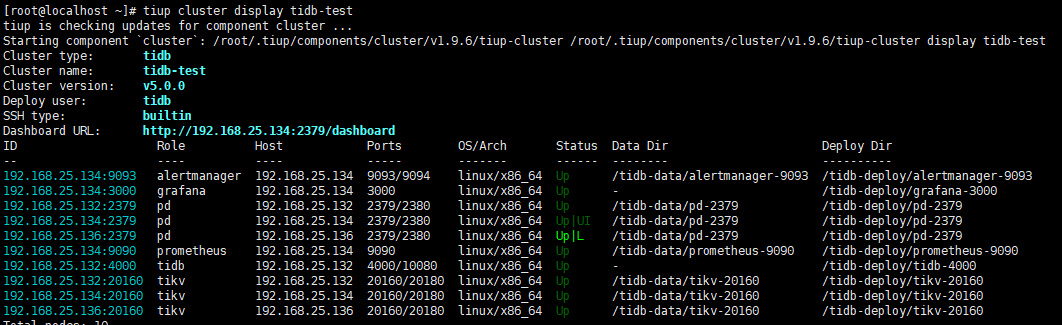

5. 检查集群情况
tiup cluster display tidb-test

如果出现status为down的,使用tiup启动集群
tiup cluster start tidb-test

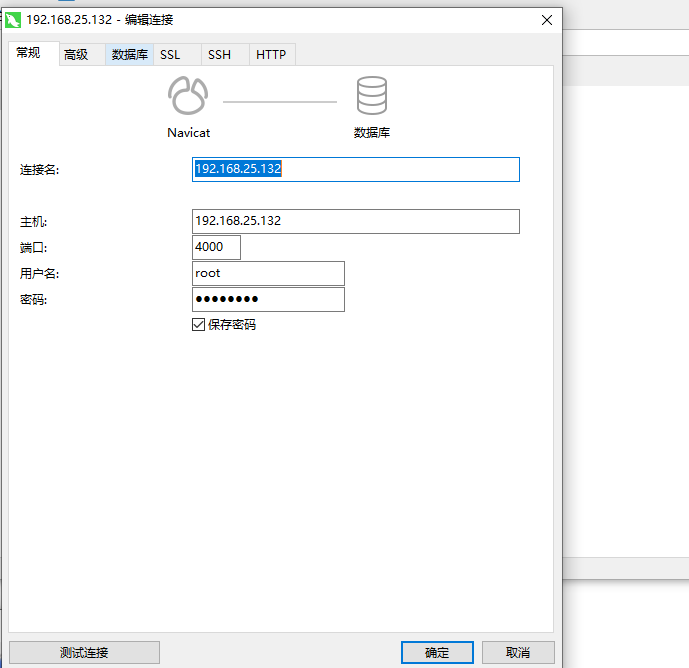

6.使用navicat连接tidb数据库
image.png‘
到这里集群就已经搭建成功了.


tidb要求:

Linux 操作系统版本要求

Linux 操作系统平台 版本
Red Hat Enterprise Linux 7.3 及以上的 7.x 版本
CentOS 7.3 及以上的 7.x 版本
Oracle Enterprise Linux 7.3 及以上的 7.x 版本
Ubuntu LTS 16.04 及以上的版本

注意

  • TiDB 只支持 Red Hat 兼容内核 (RHCK) 的 Oracle Enterprise Linux，不支持 Oracle Enterprise Linux 提供的 Unbreakable Enterprise Kernel。
  • TiDB 在 CentOS 7.3 的环境下进行过大量的测试，同时社区也有很多该操作系统部署的最佳实践，因此，建议使用 CentOS 7.3 以上的 7.x Linux 操作系统来部署 TiDB。
  • 以上 Linux 操作系统可运行在物理服务器以及 VMware、KVM 及 XEN 主流虚拟化环境上。
  • 目前尚不支持 Red Hat Enterprise Linux 8.0、CentOS 8 Stream 和 Oracle Enterprise Linux 8.0，因为目前对这些平台的测试还在进行中。
  • 不计划支持 CentOS 8 Linux，因为 CentOS 的上游支持已于 2021 年 12 月 31 日终止。
  • TiDB 将不再支持 Ubuntu 16.04。强烈建议升级到 Ubuntu 18.04 或更高版本。

其他 Linux 操作系统版本（例如 Debian Linux 和 Fedora Linux）也许可以运行 TiDB，但尚未得到 TiDB 官方支持。

软件配置要求

中控机软件配置

软件 版本
sshpass 1.06 及以上
TiUP 0.6.2 及以上

注意
中控机需要部署 TiUP 软件来完成 TiDB 集群运维管理。

目标主机建议配置软件

软件 版本
sshpass 1.06 及以上
numa 2.0.12 及以上
tar 任意

服务器建议配置

TiDB 支持部署和运行在 Intel x86-64 架构的 64 位通用硬件服务器平台或者 ARM 架构的硬件服务器平台。对于开发，测试，及生产环境的服务器硬件配置（不包含操作系统 OS 本身的占用）有以下要求和建议：

开发及测试环境

组件 CPU 内存 本地存储 网络 实例数量(最低要求)
TiDB 8 核+ 16 GB+ 无特殊要求 千兆网卡 1（可与 PD 同机器）
PD 4 核+ 8 GB+ SAS, 200 GB+ 千兆网卡 1（可与 TiDB 同机器）
TiKV 8 核+ 32 GB+ SSD, 200 GB+ 千兆网卡 3
TiFlash 32 核+ 64 GB+ SSD, 200 GB+ 千兆网卡 1
TiCDC 8 核+ 16 GB+ SAS, 200 GB+ 千兆网卡 1

注意

  • 验证测试环境中的 TiDB 和 PD 可以部署在同一台服务器上。
  • 如进行性能相关的测试，避免采用低性能存储和网络硬件配置，防止对测试结果的正确性产生干扰。
  • TiKV 的 SSD 盘推荐使用 NVME 接口以保证读写更快。
  • 如果仅验证功能，建议使用 TiDB 数据库快速上手指南进行单机功能测试。
  • TiDB 对于磁盘的使用以存放日志为主，因此在测试环境中对于磁盘类型和容量并无特殊要求。

    生产环境

    | 组件 | CPU | 内存 | 硬盘类型 | 网络 | 实例数量(最低要求) | | —- | —- | —- | —- | —- | —- | | TiDB | 16 核+ | 32 GB+ | SAS | 万兆网卡（2 块最佳） | 2 | | PD | 4核+ | 8 GB+ | SSD | 万兆网卡（2 块最佳） | 3 | | TiKV | 16 核+ | 32 GB+ | SSD | 万兆网卡（2 块最佳） | 3 | | TiFlash | 48 核+ | 128 GB+ | 1 or more SSDs | 万兆网卡（2 块最佳） | 2 | | TiCDC | 16 核+ | 64 GB+ | SSD | 万兆网卡（2 块最佳） | 2 | | 监控 | 8 核+ | 16 GB+ | SAS | 千兆网卡 | 1 |

注意

  • 生产环境中的 TiDB 和 PD 可以部署和运行在同服务器上，如对性能和可靠性有更高的要求，应尽可能分开部署。
  • 生产环境强烈推荐使用更高的配置。
  • TiKV 硬盘大小配置建议 PCI-E SSD 不超过 2 TB，普通 SSD 不超过 1.5 TB。
  • TiFlash 支持多盘部署。
  • TiFlash 数据目录的第一块磁盘推荐用高性能 SSD 来缓冲 TiKV 同步数据的实时写入，该盘性能应不低于 TiKV 所使用的磁盘，比如 PCI-E SSD。并且该磁盘容量建议不小于总容量的 10%，否则它可能成为这个节点的能承载的数据量的瓶颈。而其他磁盘可以根据需求部署多块普通 SSD，当然更好的 PCI-E SSD 硬盘会带来更好的性能。
  • TiFlash 推荐与 TiKV 部署在不同节点，如果条件所限必须将 TiFlash 与 TiKV 部署在相同节点，则需要适当增加 CPU 核数和内存，且尽量将 TiFlash 与 TiKV 部署在不同的磁盘，以免互相干扰。
  • TiFlash 硬盘总容量大致为：整个 TiKV 集群的需同步数据容量 / TiKV 副本数 TiFlash 副本数。例如整体 TiKV 的规划容量为 1 TB、TiKV 副本数为 3、TiFlash 副本数为 2，则 TiFlash 的推荐总容量为 1024 GB / 3 2。用户可以选择同步部分表数据而非全部，具体容量可以根据需要同步的表的数据量具体分析。
  • TiCDC 硬盘配置建议 1 TB+ PCIE-SSD。

以上源自官方文档
https://docs.pingcap.com/zh/tidb/v4.0/hardware-and-software-requirements
