Swarm集群

工作原理

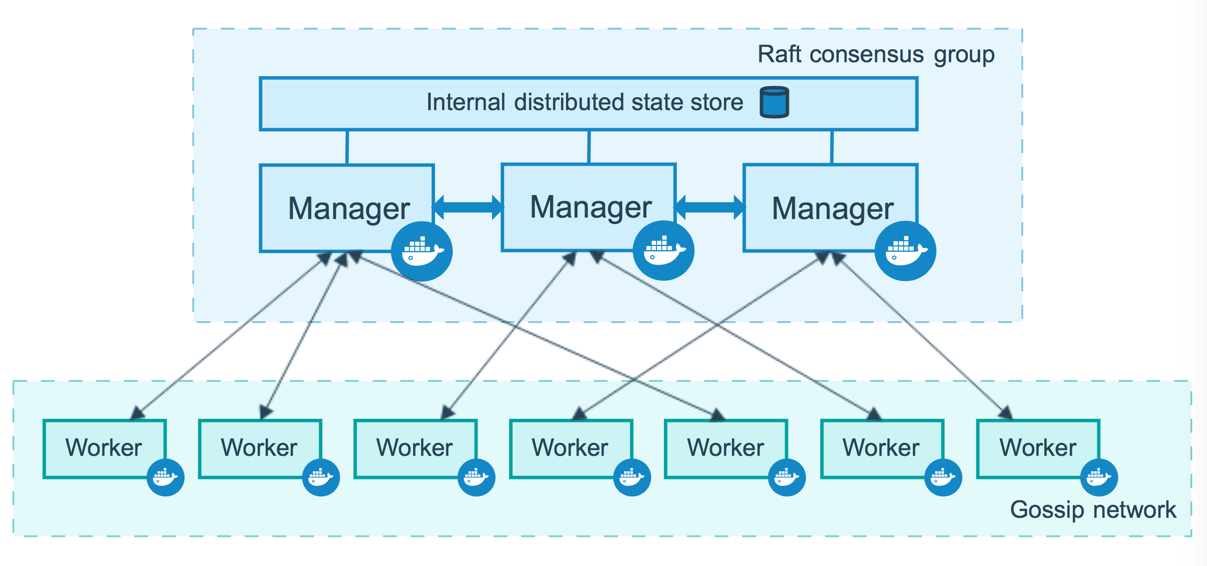

一、节点

说明： Swarm模式: 可以创建一个或者多个Docker容器组成的集群 支持Docker Engine版本: >= 1.12 节点类型: Manager管理节点、Worker工作节点

Manager节点

作用：

• 维护集群状态（创建、更新、删除……）
• 调度服务（保持副本个数）
• 支持Docker Api进行管理

容错性：

基于Raft实现，如果管理节点发生故障，不影响工作节点继续使用，只是无法继续管理集群，需要至少一个Manager节点恢复。

为了利用Swarm容错特性，建议使用大于1的基数节点 一个N管理节点集群最多可容忍丢失(N-1)/2管理节点

Worker节点

工作节点用于执行容器，默认情况下Manage节点也作为Worker节点

二、服务

说明： 要在Docker引擎处于Swarm模式下创建容器，需要先创建服务，通常情况下，服务是某个大型项目中的微服务镜像，服务可以是数据库、HTTP服务、或者其他分布式环境中的可执行程序

服务、任务、容器

container为一个独立的进程
task为容器的槽，通过service配置
service为副本，定义服务，由swarm manager管理，并安排副本task

任务和调度

task为Swarm中调度的原子单元，当创建或者更新服务的状态时，编排器通过调度task来实现。
task是一种单向机制的，同过一系列状态进行：分配``准备``运行等。
task如果执行失败，则销毁自身，编排器根据服务指定的所需状态新建一个进行替换。

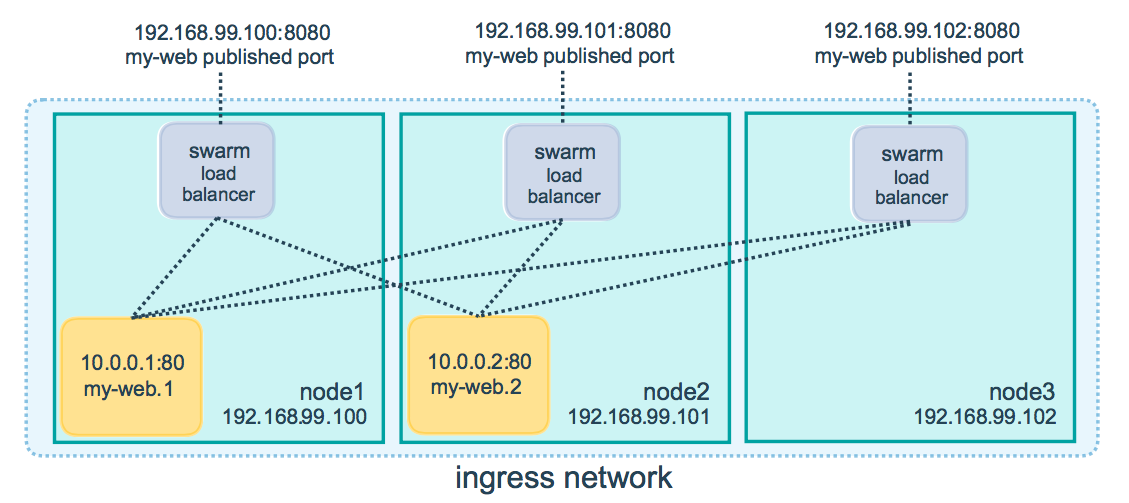

三、Swarm路由网格

说明: Swarm中所有的节点流量都来自一个路由网格 即使节点没有运行任何任务，也可以通过节点端口访问到容器（也就是说所有容器均会暴露端口）

在使用服务网格前应该防火墙放行以下端口:

• 7946 TCP/UDP，用于服务网络发现
• 4789 TCP，容器入口网络

使用外部负载均衡器

• 可以使用Haproxy``Nginx 替代 swarm load balancer

操作

创建集群

Manager节点操作

# 初始化
docker swarm init --advertise-addr manager_ip
# 查看Swarm信息
docker info
# 查看节点信息 (管理节点自动加入)
docker node ls
# 获取node加入集群命令 (初始化时会显示)
docker swarm join-token manager
# 离开集群
docker swarm leave --force

添加节点到集群

Worker节点操作

docker swarm join \
--token token \
manager_ip:2377

创建服务

Worker节点操作

docker service create \
--replicas 3 \
--name my_web \
--publish published=81,target=80 \
nginx

—replicas num 设置副本数
—name nginx 设置服务名
—publish published=public_port,target=container_port 发布端口

更新服务

docker service update --publish-add 80 my_web

删除服务

docker service rm my_web

三方工具

swarmpit
