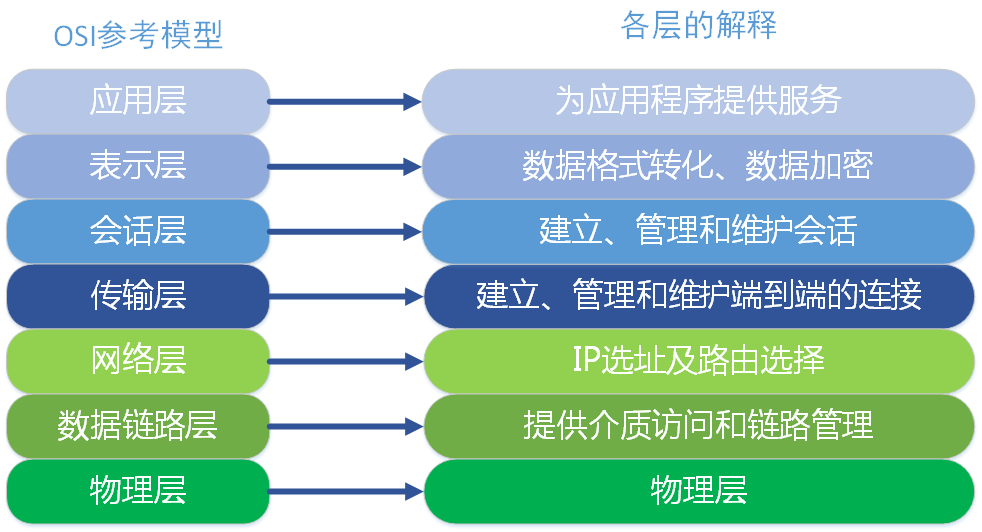

ISO/OSI 七层模型(法定标准)

物数网传会表应 - 图2

  1. 应用层: 为应用程序提供服务，给用户一个操作界面
  2. 表示层:
    1. 数据提供表示
    2. 加密
    3. 压缩
  3. 会话层: 确定数据是进行网络传递还是本地处理，建立、管理和维护会话
  4. 传输层: 建立、管理和维护端到端连接
    1. 对报文进行分组(发送时)、组装(接受时)
    2. 提供传输协议选择(TCP/UDP)
    3. 端口封装
    4. 差错校验
  5. 网络层：
    1. IP地址编址
    2. 路由选择(静态/动态)
  6. 数据链路层：提供介质访问和链路管理
    1. MAC地址编程
    2. MAC地址寻址
    3. 差错校验
  7. 物理层：
    1. 数据实际传输
    2. 电气特性定义

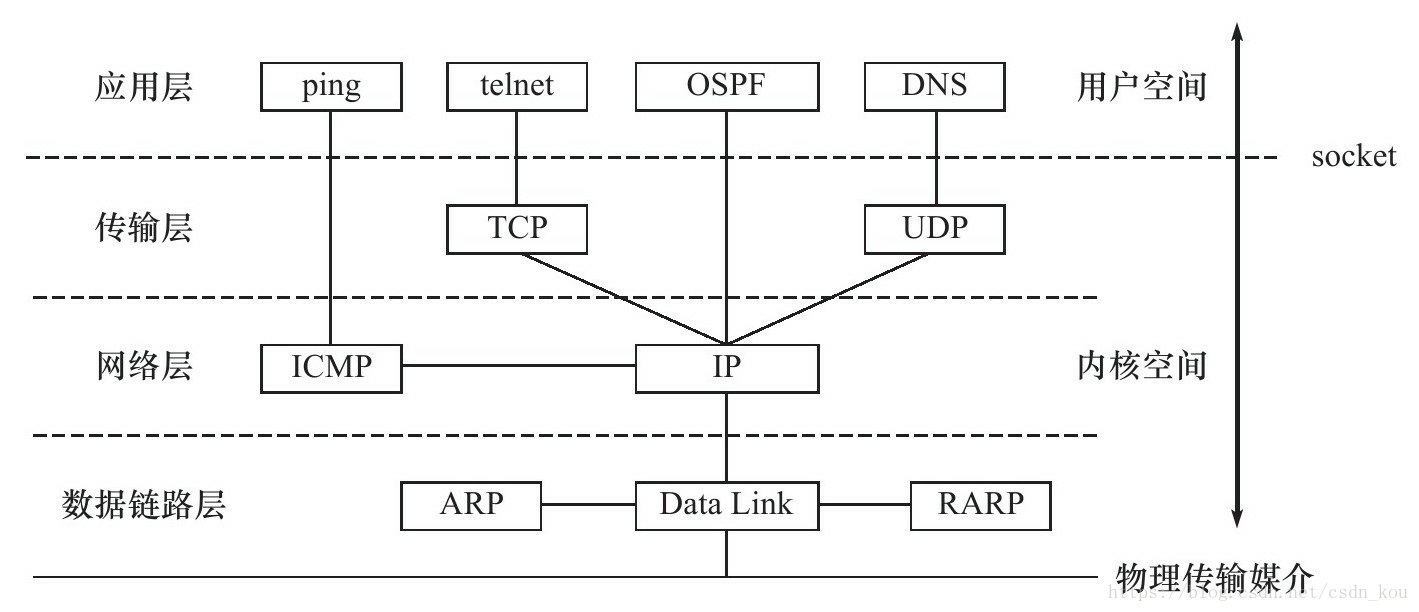

      TCP/IP四层模型(事实标准)

      物数网传会表应 - 图3

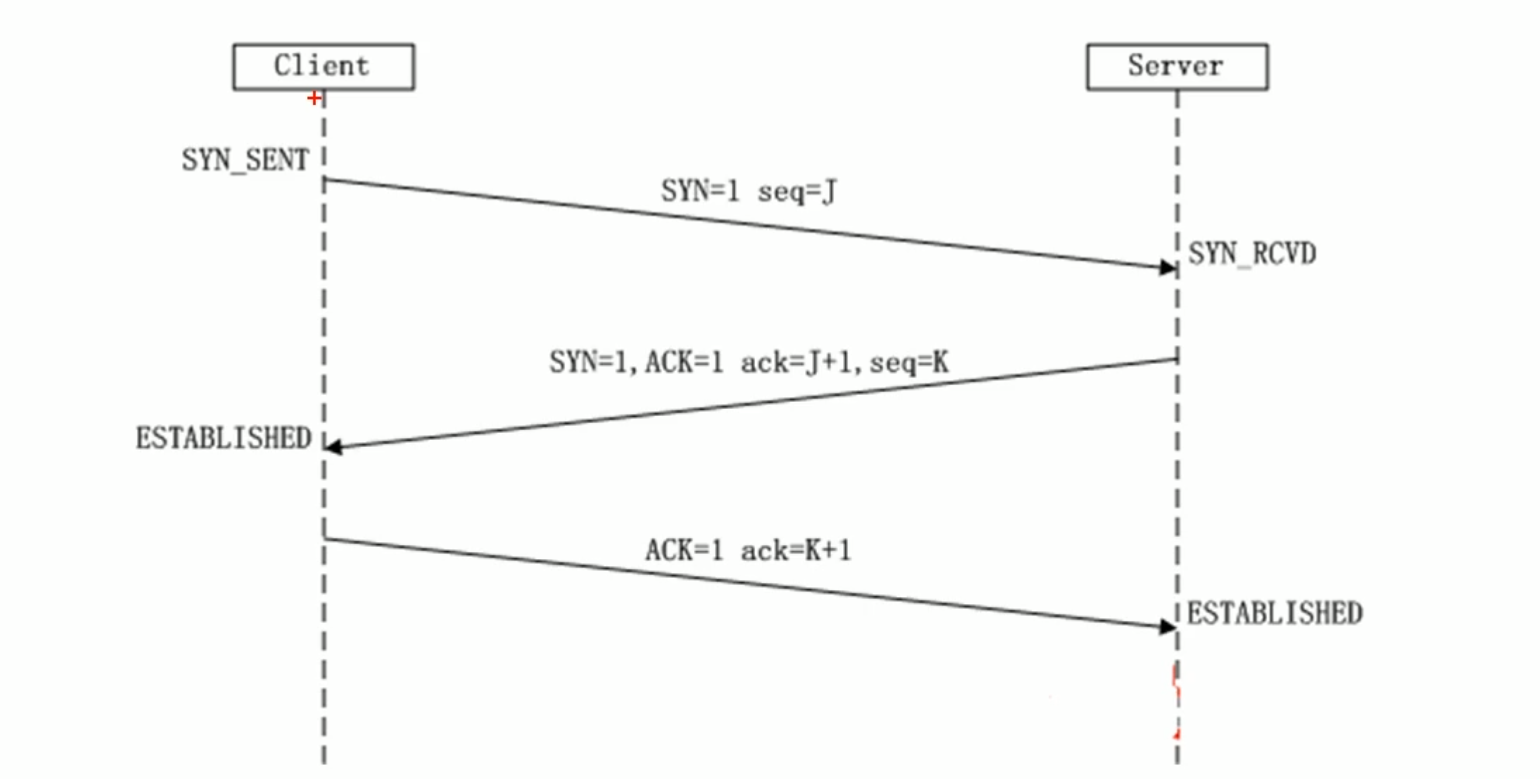

      TCP三次握手

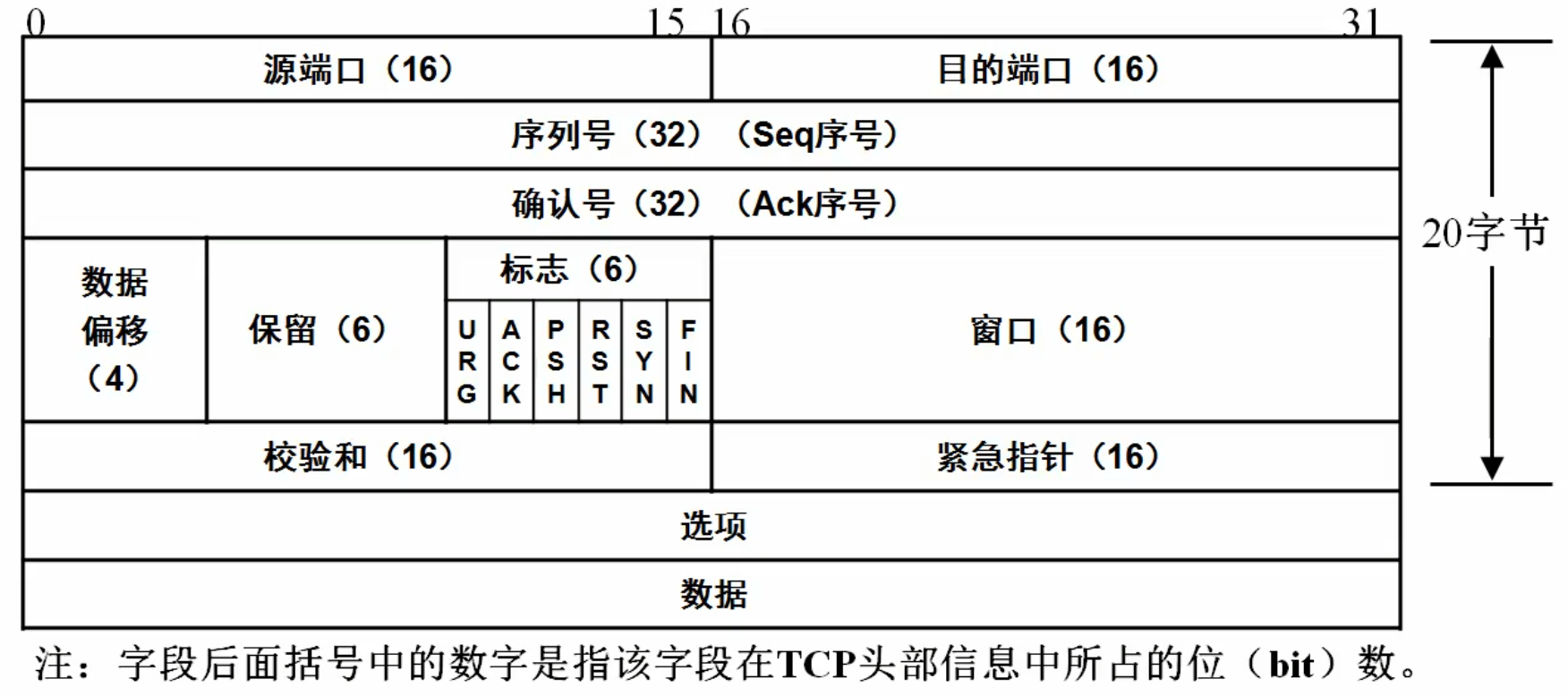

      TCP包头

      TCP 可靠的，面向连接的传输协议
      端口数: 2**16 65535个
      序列号: seq
      确认号: ack
      标志位: 6个
  • URG 紧急指针
  • ACK 确认序号有效 【回复访问】
  • PSH 接收方应该尽快将这个报文交给应用层
  • RST 重置连接
  • SYN 发起一个新的连接 【发起访问】

  • FIN 释放一个连接 【终止访问】

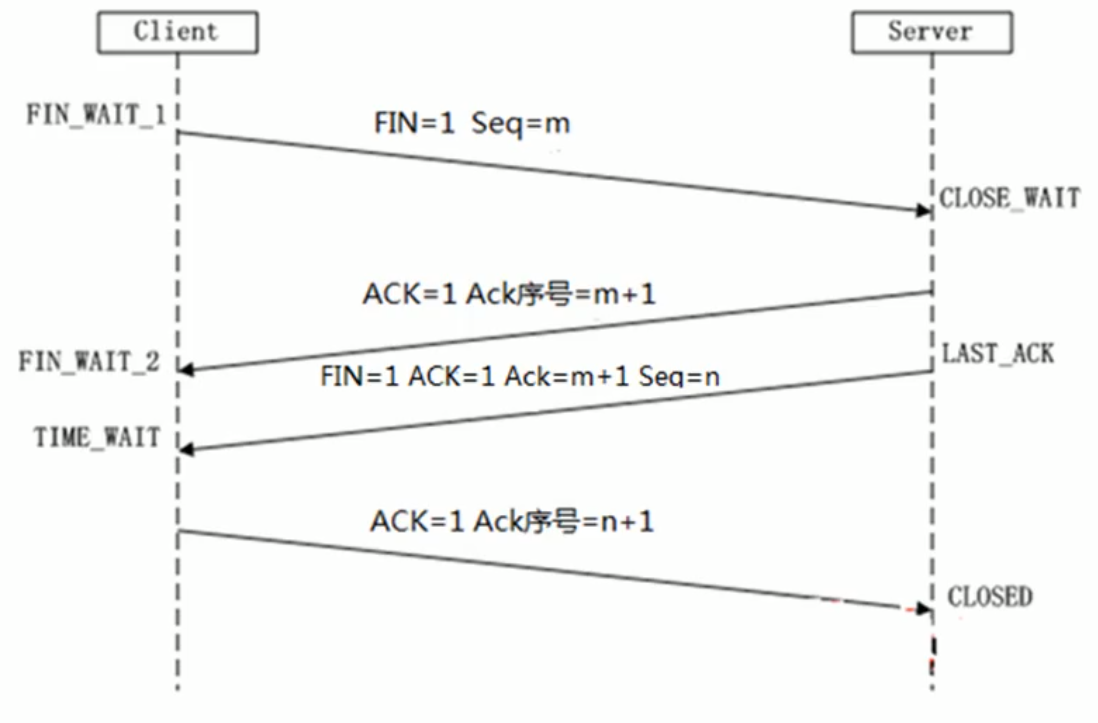

    四次挥手


    网络层

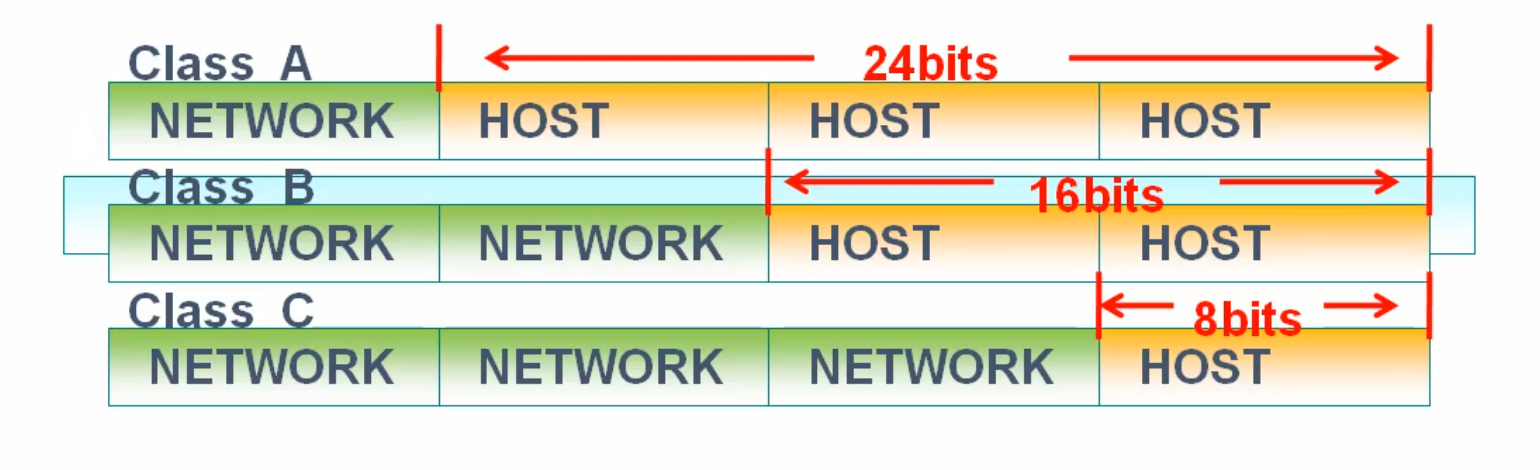

    IP与子网掩码

    子网掩码

  • 子网掩码必须和IP地址成对出现

  • 子网掩码用于给IP地址划分网络地址和主机地址
  • 和子网掩码1对应的IP地址，代表网络位；和子网掩码0对应的IP地址，代表主机位

  • 子网中只要1是连续的，就是合理子网掩码

    网络地址与主机地址


    网络位相同的情况下，主机位不同的地址通信，不需要经过网络路由器，只需要在交换机间就可以通信

  • 网络地址： 把IP地址和子网掩码的二进制，按位进行逻辑与运算

  • 广播地址：有效子网掩码中，有几个0，就把IP地址的后几位换1
  • 子网个数：有效子网掩码中，有几个1，子网数就是2的几次方
  • 主机个数：有效子网掩码中，有几个0，主机数就是2的几次方减2

各层协议概览

应用层 DHCP · DNS · FTP · Gopher · HTTP · IMAP4 · IRC · NNTP · XMPP · POP3 · SIP · SMTP ·
SNMP · SSH · TELNET · RPC · RTCP · RTP ·RTSP · SDP · SOAP · GTP · STUN · NTP · SSDP
表示层 HTTP/HTML · FTP · Telnet · ASN.1（具有表示层功能）
会话层 ADSP·ASP·H.245·ISO-SP·iSNS·NetBIOS·PAP·RPC·
RTCP·SMPP·SCP·SSH·ZIP·SDP（具有会话层功能）
传输层 TCP · UDP · TLS · DCCP · SCTP ·RSVP · PPTP
网络层 IP (IPv4 · IPv6) · ICMP · ICMPv6 · IGMP ·IS-IS · IPsec · BGP · RIP · OSPF ·ARP · RARP
数据链路层 Wi-Fi(IEEE 802.11) · WiMAX(IEEE 802.16) ·ATM · DTM · 令牌环 · 以太网路 ·
FDDI · 帧中继 · GPRS · EVDO · HSPA · HDLC · PPP · L2TP · ISDN ·STP
物理层 以太网路卡 · 调制解调器 · 电力线通信(PLC) · SONET/SDH（光同步数字传输网） ·
G.709（光传输网络） · 光导纤维 · 同轴电缆 · 双绞线
