第四章-主动信息收集-DDOS 攻击防御-SYN 洪水攻击

主要内容：
4.1 主动信息收集的原理
4.2 基于ping 命令的探测
4.3 TCP 三次握手和四次挥手原理及抓包过程
4.4 基于Nmap 的扫描方式
4.5 SYN 洪水攻击和DDOS 攻击防御手段

4.1 主动信息收集的原理

4.1.1 全球网络攻防实时地图

通过以下链接，我们可以发现，现在这个安静的网络环境下，一直存在着攻击和渗透。

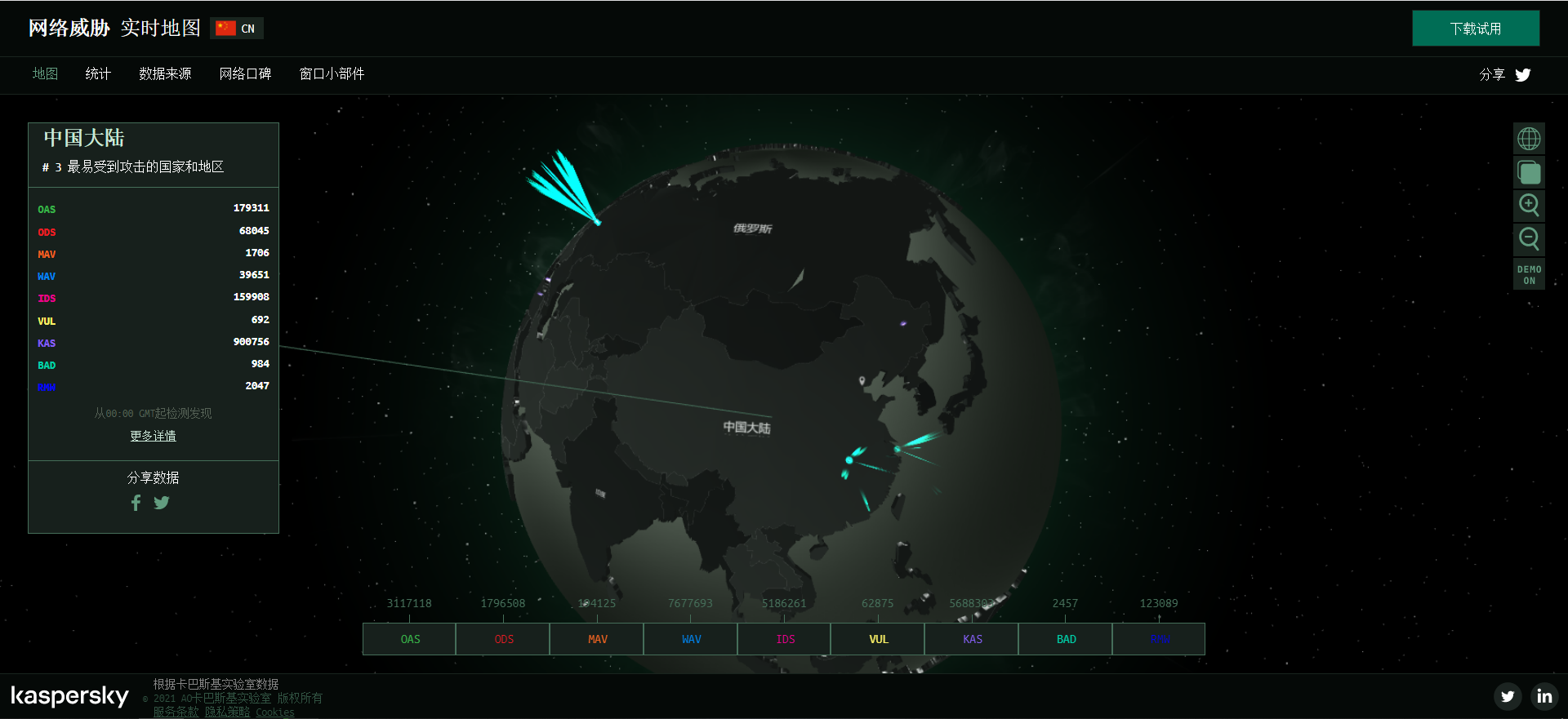

全球网络攻防实时地图 链接：https://cybermap.kaspersky.com/cn/ 如图：

4.1.2 主动信息收集的特点

1、直接与目标系统交互通信
2、无法避免留下访问的痕迹
3、使用受控的第三方电脑进行探测，使用代理或已经被控制的机器，做好被封杀的准备
4、扫描发送不同的探测，根据返回结果判断目标状态。

4.1.3 发现目标主机的过程

1、识别存活主机，发现潜在的被攻击目标
2、输出一个IP地址列表 比如 IP地址段 IP地址范围
3、使用二、三、四层进行探测发现

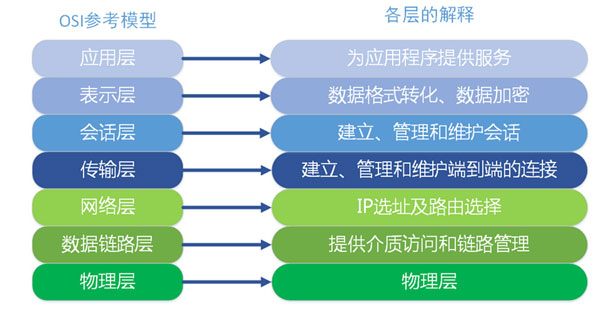

4.1.4 OSI七层模型和TCP/IP五层模型

这里我们只对OSI各层进行功能上的大概阐述，不详细深究，因为每一层实际都是一个复杂的层。后面我也会根据个人方向展开部分层的深入学习。这里我们就大概了解一下。我们从最顶层——应用层 开始介绍。整个过程以公司A和公司B的一次商业报价单发送为例子进行讲解。
第7层应用层：
OSI中的最高层。为特定类型的网络应用提供了访问OSI环境的手段。应用层确定进程之间通信的性质，以满足用户的需要。应用层不仅要提供应用进程所需要的信息交换和远程操作，而且还要作为应用进程的用户代理，来完成一些为进行信息交换所必需的功能。它包括：文件传送访问和管理FTAM、虚拟终端VT、事务处理TP、远程数据库访问RDA、制造报文规范MMS、目录服务DS等协议；应用层能与应用程序界面沟通，以达到展示给用户的目的。 在此常见的协议有:HTTP，HTTPS，FTP，TELNET，SSH，SMTP，POP3等。
第6层表示层：
主要用于处理两个通信系统中交换信息的表示方式。为上层用户解决用户信息的语法问题。它包括数据格式交换、数据加密与解密、数据压缩与终端类型的转换。
第5层会话层：
在两个节点之间建立端连接。为端系统的应用程序之间提供了对话控制机制。此服务包括建立连接是以全双工还是以半双工的方式进行设置，尽管可以在层4中处理双工方式 ；会话层管理登入和注销过程。它具体管理两个用户和进程之间的对话。如果在某一时刻只允许一个用户执行一项特定的操作，会话层协议就会管理这些操作，如阻止两个用户同时更新数据库中的同一组数据。
第4层传输层：
传输层建立了主机端口到端口的链接，传输层的作用是为上层协议（上层会会话层）提供端口到端口的可靠和透明的数据传输服务，包括处理差错控制和流量控制等问题。该层向高层屏蔽了下层数据通信的细节，使高层用户看到的只是在两个传输实体间的一条主机到主机的、可由用户控制和设定的、可靠的数据通路。我们通常说的，TCP UDP就是在这一层。
第3层网络层：
本层通过IP寻址来建立两个节点之间的连接，为源端的运输层送来的分组，选择合适的路由和交换节点，正确无误地按照地址传送给目的端的运输层。就是通常说的IP层。这一层就是我们经常说的IP协议层。IP协议是Internet的基础。
第2层数据链路层：
将比特组合成字节,再将字节组合成帧,使用链路层地址 (以太网使用MAC地址)来访问介质,并进行差错检测。
第1层物理层：
处于OSI参考模型的最底层。物理层的主要功能是利用物理传输介质为数据链路层提供物理连接，以便透明的传送比特流。常用设备有（各种物理设备）网卡、集线器、中继器、调制解调器、网线、双绞线、同轴电缆。

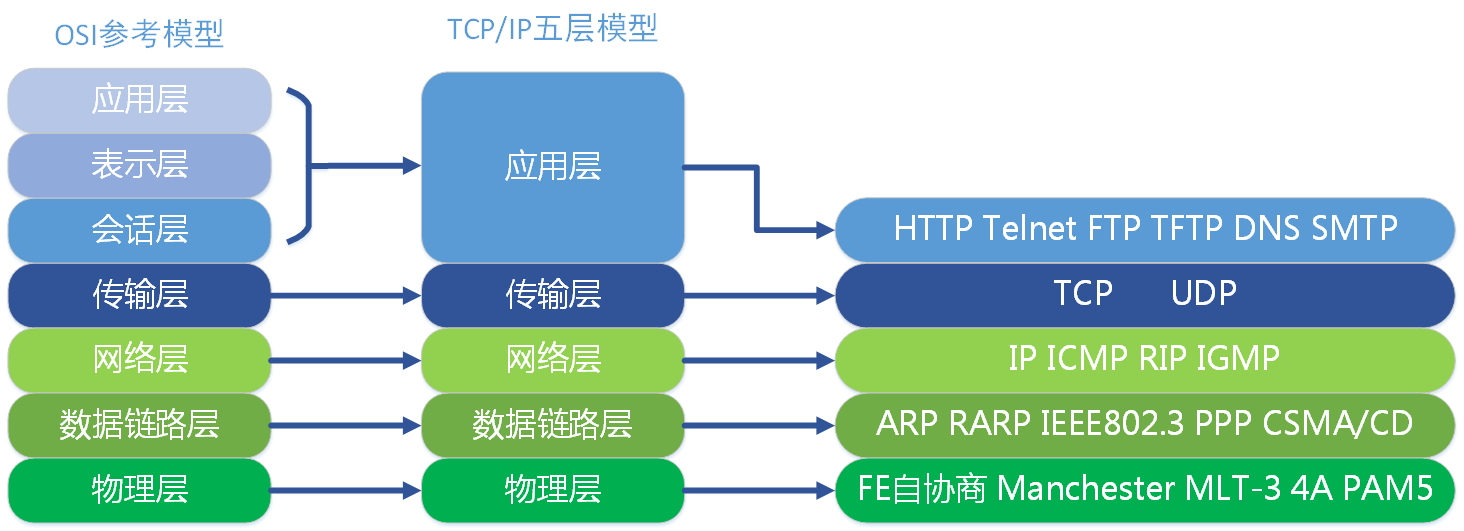

TCP/IP五层协议和OSI的七层协议对应关系

对应的协议关系

4.2 基于ping 命令的探测

4.2.1 PING

PING 命令是我们常用的判断主机之间网络是否畅通，同样也是能判断我们的目标主机是否存活。
┌──(root㉿kali)-[~]
└─# ping 192.168.1.1 -c 1
PING 192.168.1.1 (192.168.1.1) 56(84) bytes of data.
64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=232 ms

我们从当前主机到目标主机之间肯定要经过很多网络设备，我们怎么才能知道中间经过了哪些网络设备？
Traceroute 命令也可以对路由进行跟踪

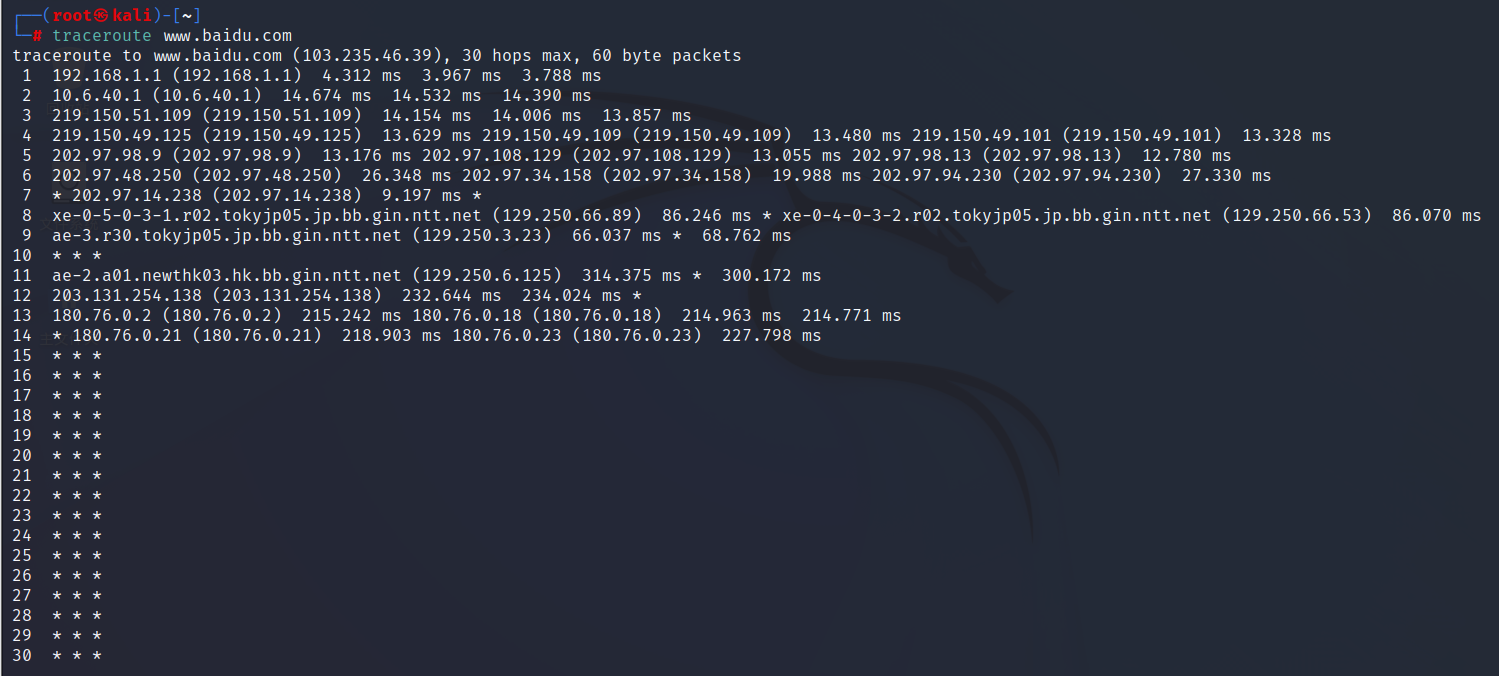

┌──(root㉿kali)-[~]
└─# traceroute www.baidu.com

然而PING 命令也延伸出了很多其他的命令，如ARPING、FPING、HPING 等

4.2.2 ARPING

1、ARP 协议概述：ARP 协议是“Address Resolution Protocol”（地址解析协议）的缩写。
计算机通过ARP 协议将IP 地址转换成MAC 地址。
2、ARP 协议工作原理
在以太网中，数据传输的目标地址是MAC 地址，一个主机要和另一个主机进行直接通信，必须要知道目标主机的MAC 地址。
计算机使用者通常只知道目标机器的 IP 信息，“地址解析”就是主机在发送帧前将目标 IP 地址转换成目标MAC 地址的过程。
简单地说，ARP 协议主要负责将局域网中的32 位IP 地址转换为对应的48 位物理地址，即网卡的MAC 地址，保障通信顺利进行。

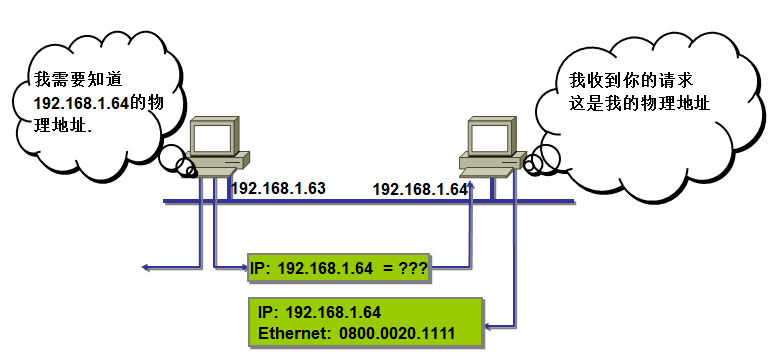

ARP 工作原理如下：

ARP解析：广播请求，单播回应

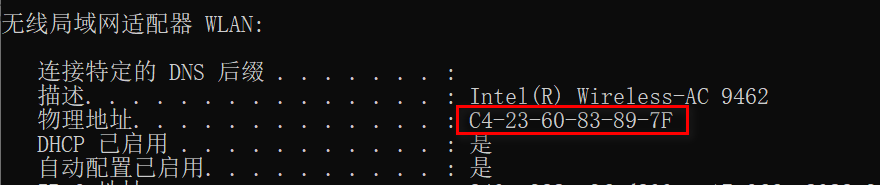

windows 下查看MAC 地址：
C:\Users\zhang>ipconfig /all

3、使用arping 命令查看局域网中的IP 是否有冲突
┌──(root㉿kali)-[~]
└─# arping 192.168.1.1
注：按ctrl+c 结束arping 命令

例：模拟IP 地址冲突
再开一台centos7.6 虚拟机，把IP 地址改成192.168.1.1。

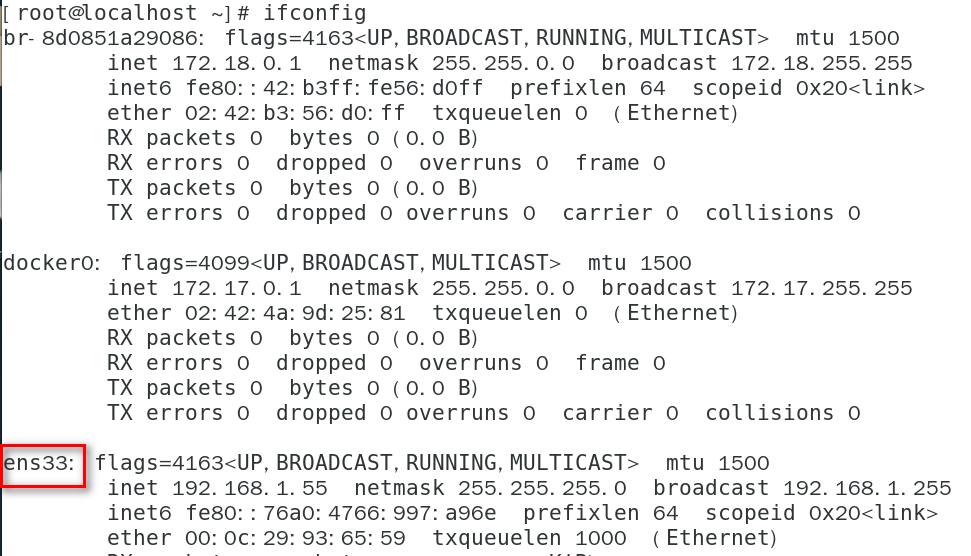

查看网卡名称
[root@localhost ~]# ifconfig

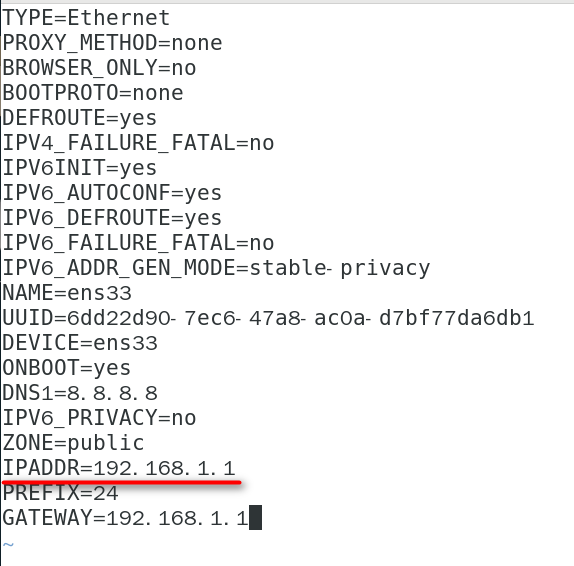

修改网卡配置文件，将IP 地址改成192.168.1.1。
[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
将
IPADDR=”192.168.1.63”
修改为：
IPADDR=”192.168.1.1”

保存退出，重启网卡
[root@localhost ~]# systemctl restart network

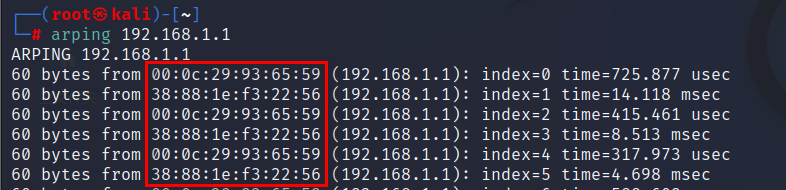

┌──(root㉿kali)-[~]
└─# arping 192.168.1.1 #可以查看到，局域网中存在冒充网关的攻击。
相同IP对应不同MAC

4、使用netdiscover 进行被动方式探测局域网中存活的机器
netdiscover 是一个主动/被动的ARP 侦查工具。使用netdiscover 工具可以在网络上扫描IP 地址，检查在线主机或搜索为它们发送的ARP 请求。
主动模式：
主动模式顾名思义就是主动的探测发现网络内主机，但是这种方式往往会引起网络管理员的注意
└─# netdiscover -i eth0 -r 192.168.1.0/24
参数：-i device: your network device
-r range: scan a given range instead of auto scan. 192.168.6.0/24,/16,/8

被动模式：
被动模式的方法更加隐蔽，但是速度会比较慢，网卡被设置为混杂模式来侦听网络内的arp 数据包进行被动式探测，这种方式就需要网络内设备发送arp 包才能被探测到。
└─# netdiscover -p
参数：-p passive mode: do not send anything, only sniff

4.3.3 使用FPING 查看局域网中运行了哪些机器

Fping 就是ping 命令的加强版他可以对一个IP 段进行ping 扫描，而ping 命令本身是不可以对网段进行扫描的。
┌──(root㉿kali)-[~]
└─# fping -ag 192.168.1.0/24 > fping.txt
或
┌──(root㉿kali)-[~]
└─# fping -ag 192.168.1.1 192.168.1.254 > fping.txt
-a 表示只显示存活主机
-g 表示对地址段进行扫描，如果不加可以对某个IP 进行扫描
>fping.txt 表示将扫描的结果重定向到fping.txt ，原因是如果扫描一个网段的话输出结果是非常多的，我们输出重定向到文件中只会获得存活的主机信息。
┌──(root㉿kali)-[~]
└─# cat fping.txt

4.3 TCP 三次握手和四次挥手原理及抓包过程

4.3.1 TCP 三次握手和四次挥手原理

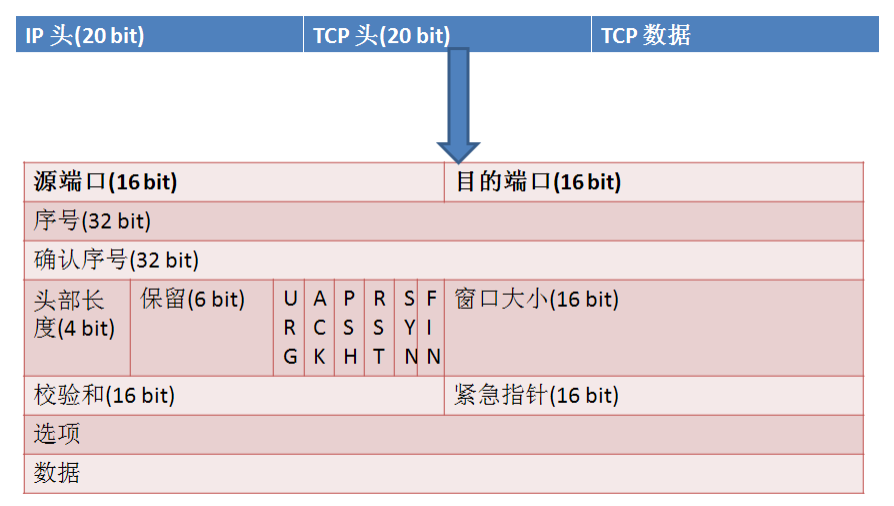

TCP 报文段的首部格式：

需要了解的信息：
ACK ：TCP 协议规定，只有ACK=1 时有效，也规定连接建立后所有发送的报文的ACK 必须为1
SYN(SYNchronization) ：在连接建立时用来同步序号。当SYN=1 而ACK=0 时，表明这是一个连接请求报文。对方若同意建立连接，则应在响应报文中使SYN=1 和ACK=1. 因此, SYN 置1 就表示这是一个连接请求或连接接受报文。
synchronization [ˌsɪŋkrənaɪ’zeɪʃn] 同步
FIN （finis）即完，终结的意思，用来释放一个连接。当FIN = 1 时，表明此报文段的发送方的数据已经发送完毕，并要求释放连接。
finis [‘faɪnɪs] 终结

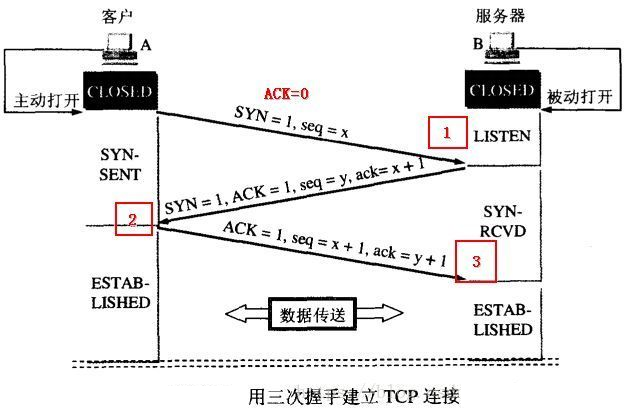

建立tcp 连接时的tcp 三次握手和断开tcp 连接时的4 次挥手整体过程说明图：

4.4.2 Tcpdump 抓包查看三次握手过程

tcpdump 常用参数：
-c 指定要抓取的数据包数量
-n 对IP 地址以数字方式显式，否则显式为主机名
port 指定端口
-I 指定tcpdump 需要监听的接口。默认会抓取第一个网络接口
**三次握手的核心是：确认每一次包的序列号。
tcp 三次握手过程：
1、首先由Client 发出连接请求即SYN=1，声明自己的序号是seq=x
2、然后Server 进行回复确认，即SYN=1 ，声明自己的序号是seq=y, 并设置为ack=x+1,
3、最后Client 再进行一次确认，设置ack=y+1.

在kali 上登录localhost，抓取ssh 远程登录localhost 时，产生的tcp 三次握手包：
┌──(root㉿kali)-[~]
└─# tcpdump -n -c 3 port 22 -i eth0
打开另一个终端，开始建立tcp 连接：
┌──(root㉿kali)-[~]
└─# ssh 192.168.1.63

#到这里就不用执行了，tcp 已经建立连接

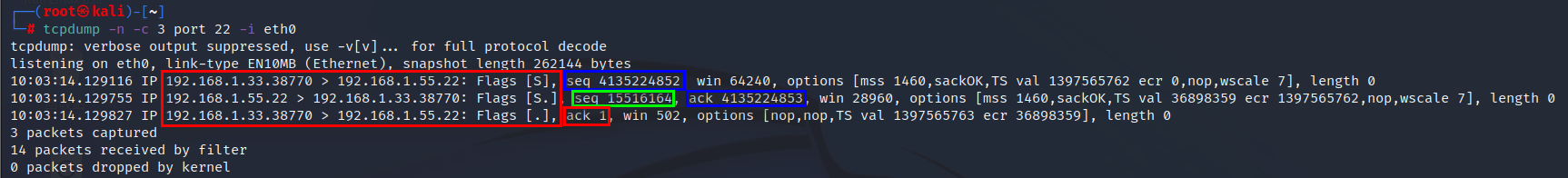

查看数据包：
┌──(root㉿kali)-[~]
└─# tcpdump -n -c 3 port 22 -i eth0

注：Flags [S] 中的S 表示为SYN 标志位为1

client 主机返回ACK，包序号为ack=1 ，这是相对序号，如果需要看绝对序号，可以在tcpdump
命令中加-S

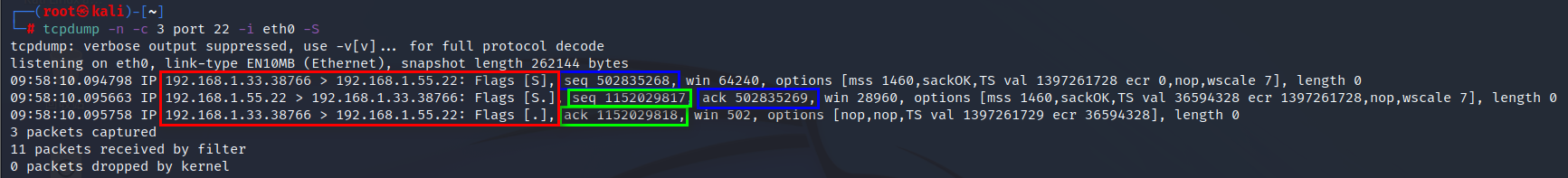

┌──(root㉿kali)-[~]
└─# tcpdump -n -c 3 port 22 -i eth0 -S

TCP 三次握手连接状态详解：
**TCP 连接状态详解：
服务器端：LISTEN：侦听来自远方的TCP 端口的连接请求
客户端：SYN-SENT：在发送连接请求后等待匹配的连接请求
服务器端：SYN-RECEIVED：在收到和发送一个连接请求后等待对方对连接请求的确认
客户端/服务器端：ESTABLISHED：代表一个打开的连接

4.4 基于Nmap 的扫描方式

4.4.1 Nmap 的基本扫描方式

Nmap，也就是Network Mapper，最早是Linux 下的网络扫描和嗅探工具包。
注：Nmap 的功能非常强大后面会单独用一节课来进行讲解
例：扫描192.168.1.0 这个网段
┌──(root㉿kali)-[~]
└─# nmap -sn 192.168.1.0/24
或
┌──(root㉿kali)-[~]
└─# nmap -sn 192.168.1.1-254
-sn 参数说明：表示只ping 扫描，不进行端口扫描

4.4.2 使用nmap 进行半连接扫描

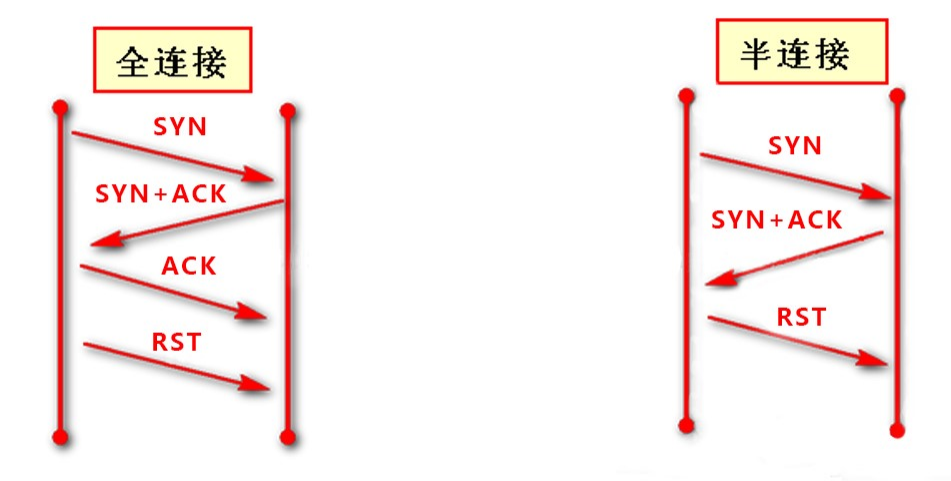

nmap 扫描类型主要有 TCP 的全连接扫描（会在被扫描机器留下记录），半连接扫描（不会留下记录）
**┌──(root㉿kali)-[~]
└─# nmap -sS www.baidu.com -p 80,81,21,25,110-443
-sS 表示使用SYN 进行半连接扫描

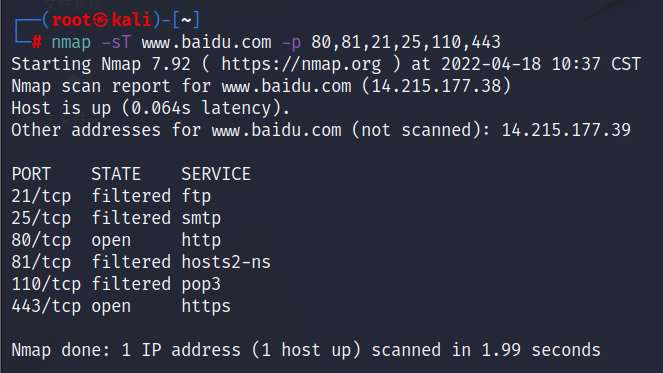

┌──(root㉿kali)-[~]
└─# nmap -sT www.baidu.com -p 80,81,21,25,110,443
-sT 表示使用SYN 进行全连接扫描

4.4.3 使用nc 扫描端口

nc 是netcat 的简写，有着网络界的瑞士军刀美誉。因为它短小精悍、功能实用，被设计为一个简单、可靠的网络工具
nc 的作用:
1. 实现任意TCP/UDP 端口的侦听，nc 可以作为server 以TCP 或UDP 方式侦听指定端口
2. 端口的扫描，nc 可以作为client 发起TCP 或UDP 连接
3. 机器之间传输文件
4. 机器之间网络测速
nc 参数：
-n 直接使用IP 地址，而不通过域名服务器
-v 显示指令执行过程。
-w 表示超时时间
-z 表示使用0 输入/输出模式，只在扫描通信端口时使用。

┌──(root㉿kali)-[~]
└─# nc -nv -w 1 -z 192.168.1.1 1-100
(UNKNOWN) [192.168.1.1] 80 (http) open
(UNKNOWN) [192.168.1.1] 23 (telnet) : Connection timed out
(UNKNOWN) [192.168.1.1] 21 (ftp) open

4.5 SYN 洪水攻击和DDOS 攻击防御手段

4.5.1 使用hping3 进行SYN Flood 洪水攻击

SYN 洪水攻击概述：SYN 洪水攻击主要源于：tcp 协议的三次握手机制
SYN 洪水攻击的过程：
在服务端返回一个确认的SYN-ACK 包的时候有个潜在的弊端，如果发起的客户是一个不存在的客户端，那么服务端就不会接到客户端回应的ACK 包。
这时服务端需要耗费一定的数量的系统内存来等待这个未决的连接，直到等待超时关闭，才能释放内存。

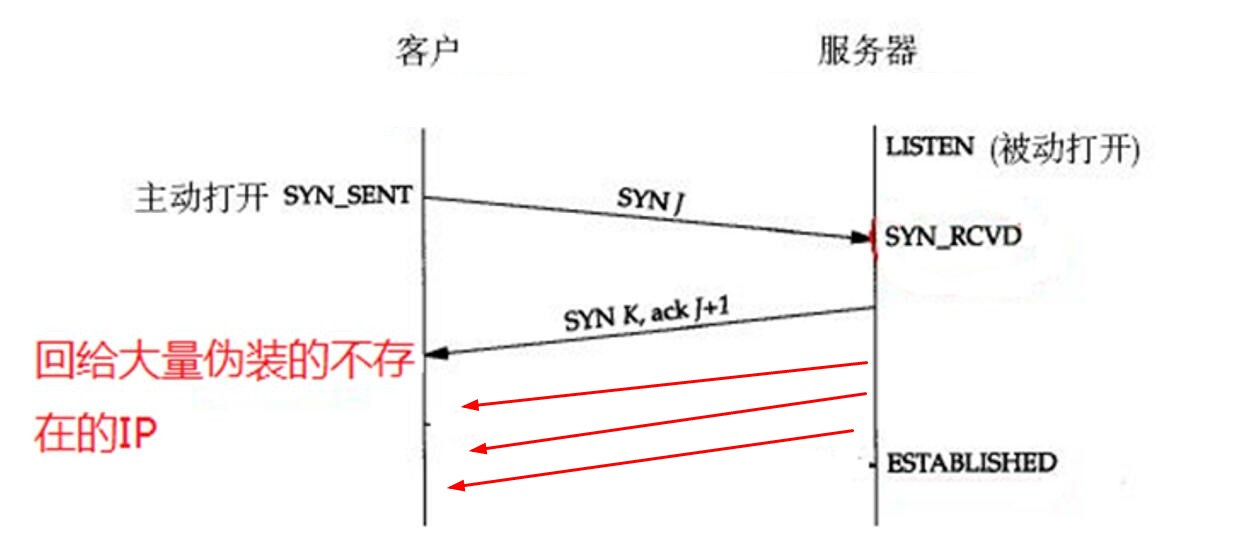

如果恶意者通过通过ip 欺骗，发送大量SYN 包给受害者系统，导致服务端存在大量未决的连接并占用大量内存和tcp 连接，从而导致正常客户端无法访问服务端，这就是SYN 洪水攻击的过程。如下图：

hping3 是一个命令行下使用的TCP/IP 数据包组装/分析工具，通常web 服务会用来做压力测试使用，也可以进行DOS 攻击的实验。同样hping3 每次只能扫描一个目标。
例：使用hping3 进行压力测试
我们先测试网站正常访问
centos7 安装httpd 服务进行测试。
[root@localhost ~]# yum install -y httpd
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# iptables -F
浏览器访问http://192.168.1.55/可以正常访问。

对http://192.168.1.55/进行压力测试
┌──(root㉿kali)-[~]
└─# hping3 -c 100000000 -d 120 -S -p 80 —flood —rand-source 192.168.1.55
-c 100000000 = 发送的数据包的数量。
-d 120 = 发送到目标机器的每个数据包的大小。单位是字节
-S = 只发送SYN 数据包。
-p 80 = 目的地端口(80 是WEB 端口)。你在这里可以使用任何端口。
—flood = 尽可能快地发送数据包，不需要考虑显示入站回复。洪水攻击模式。
—rand-source = 使用随机性的源头IP 地址。上服务器查看，被攻击状态：

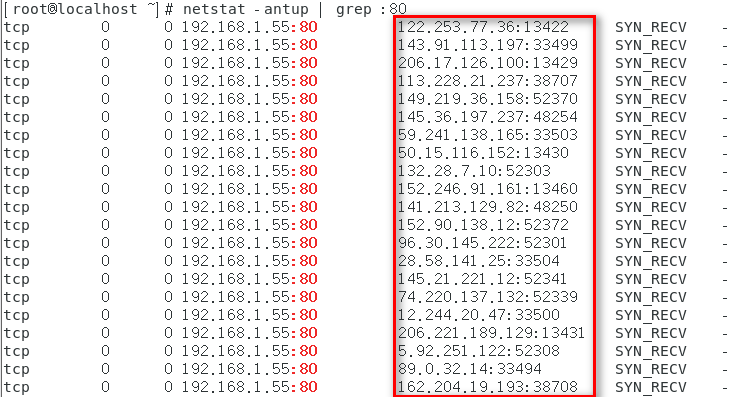

[root@localhost ~]# netstat -antup | grep :80
发现了大量伪装的IP 地址，如下

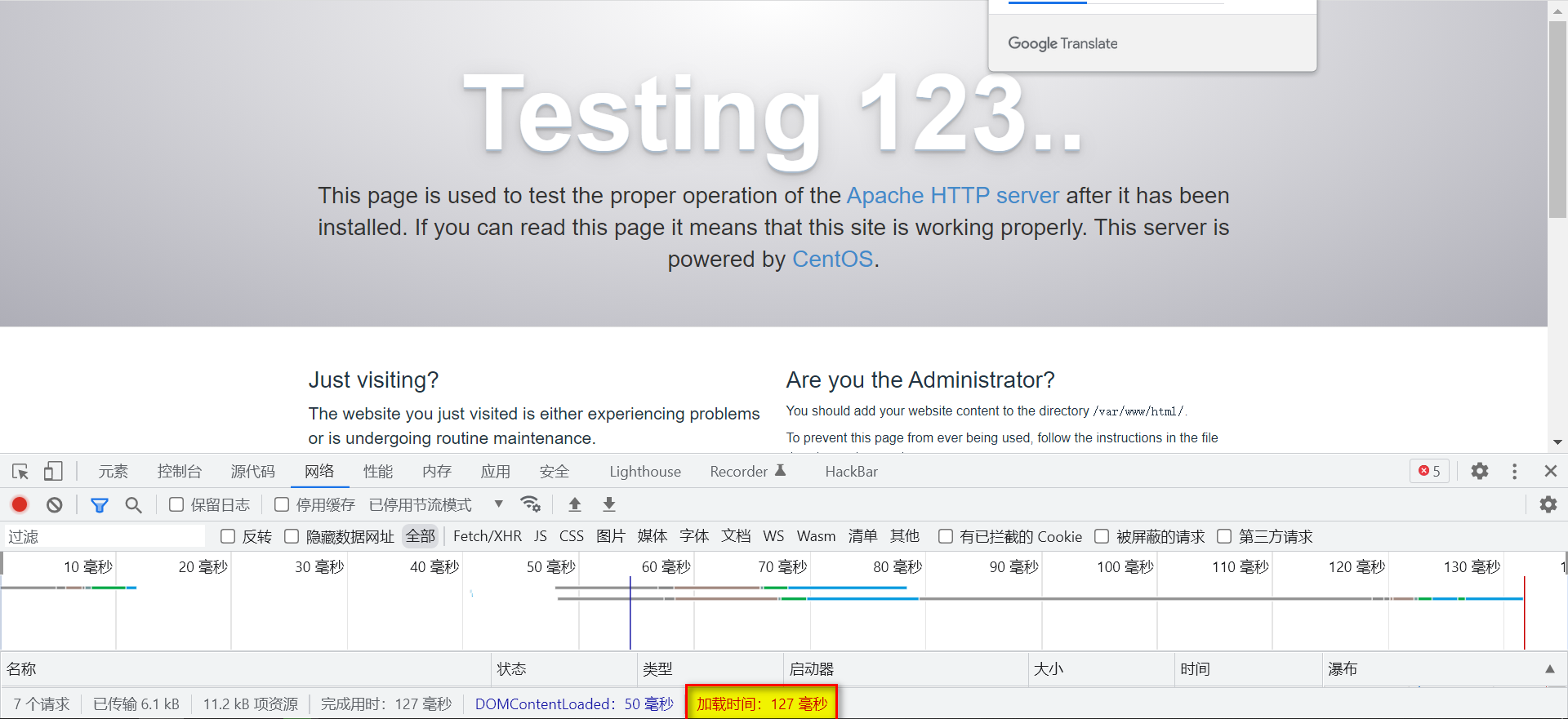

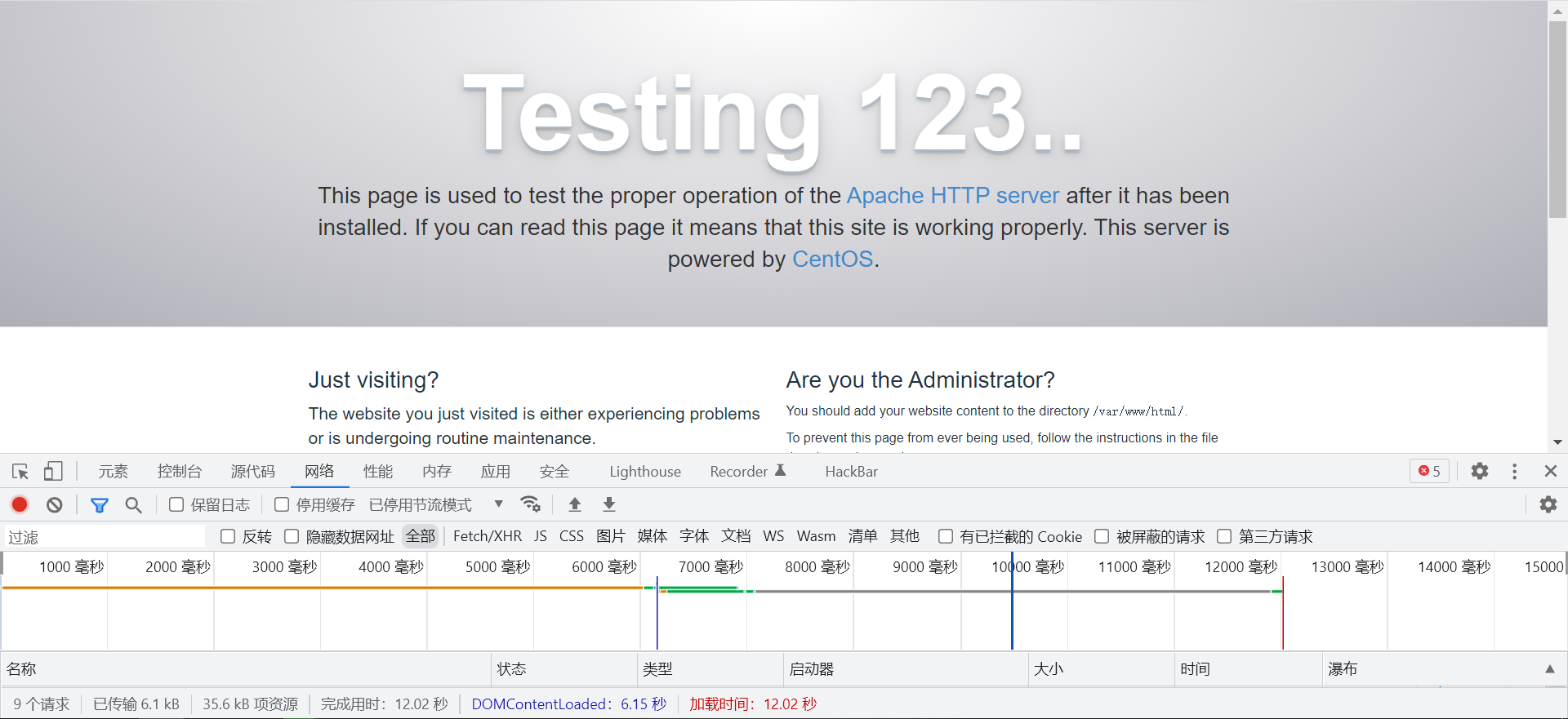

我们再次刷新网页发现加载速度已经变慢。

在kali 上，ctrl+c 停止hping3 命令后，即可访问速度正常。
hping3 进行SYN 攻击这种简单的攻击手段我们是可以通过系统优化进行缓解的，如果攻击者IP 地址是固定的我们甚至可以通过封禁IP 来阻断攻击源。

4.5.2 通过优化系统参数缓解DDOS 攻击

优化Linux 内核参数提升SYN：
上传Centos7 内核优化脚本centos.sh 到系统上。centos.sh 脚本优化了Centos 内核参数，由于参数过多这里不做重点介绍。
[root@localhost ~]# bash centos.sh
着重介绍SYN 直接相关的参数。
net.ipv4.tcp_syncookies = 1
#打开SYN cookies 功能，该功能可以尽量把过多的SYN 请求缓存起来。

net.ipv4.tcp_max_syn_backlog = 262144
#定义backlog 队列能容纳的最大半连接数，Centos 系统中该值默认为256，是远远不够的。

net.ipv4.tcp_synack_retries = 1
#表示收到SYN 后发送SYN+ACK 的重传次数，默认为5 表示重试5 次，而且每次重试的间隔会翻倍。1、2、4、8、16 秒，最后一次重试后等待32 秒，若仍然没有收到 ACK，才会关闭连接，故共需要等待63 秒。日常中这个值推荐设置为2 秒，目前网络环境延迟没有以前那么高所以2 秒可以满足日常使用，攻击比较多的时候可适当为1 秒。

net.core.somaxconn = 65535
#上面所提到的backlog 队列实际上受限于系统级的队列上限，通过修改net.core.somaxconn 来提高系统队列上限。

以上是对SYN 的一些优化参数，实际上脚本中有很多针对系统以及TCP 协议的优化，目的都是提高服务器的响应能力。

修改HTTPD 服务的队列长度，每个应用会有自己默认的队列长度，应用的队列长度和系统队列长度取最小值。所以修改服务配置。默认HTTPD 服务队列长度是128。

ss 命令概述：
ss 是Socket Statistics 的缩写。用来获取socket 统计信息。它可以显示和netstat 类似的内容。
ss 的优势在于它能够显示更多更详细的有关TCP 和连接状态的信息，而且比netstat 更快速更高效。
参数：
-n, —numeric 不解析服务的名称，如“22” 端口不会显示成 “ssh”
-l, —listening 只显示处于监听状态的端口
-t, —tcp 显示TCP 协议的sockets
-u, —udp 显示UDP 协议的sockets

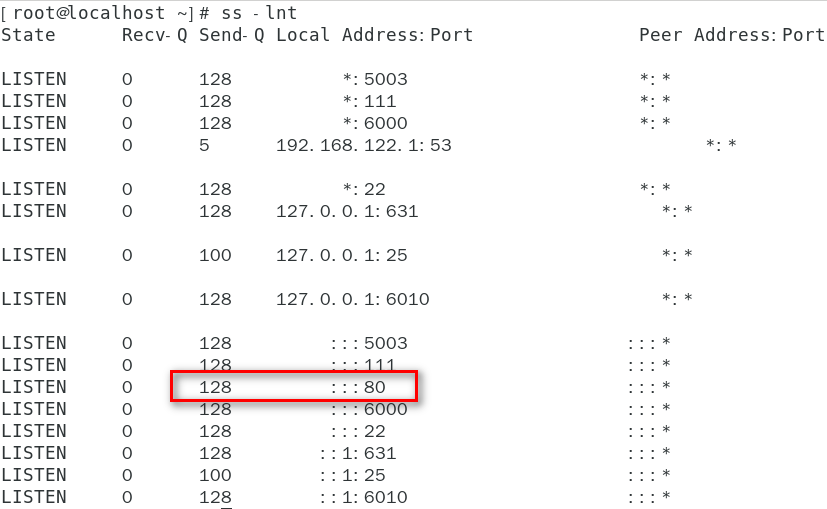

[root@localhost ~]# ss -lnt
**修改HTTPD 服务队列长度配置，不要给的太高。系统最大值65535，由somaxconn 参数指定。

将apache 的服务队列改为2048，
[root@localhost ~]# echo “ListenBacklog 2048” >> /etc/httpd/conf.modules.d/00- mpm.conf
重启HTTPD 服务
[root@localhost ~]# systemctl restart httpd

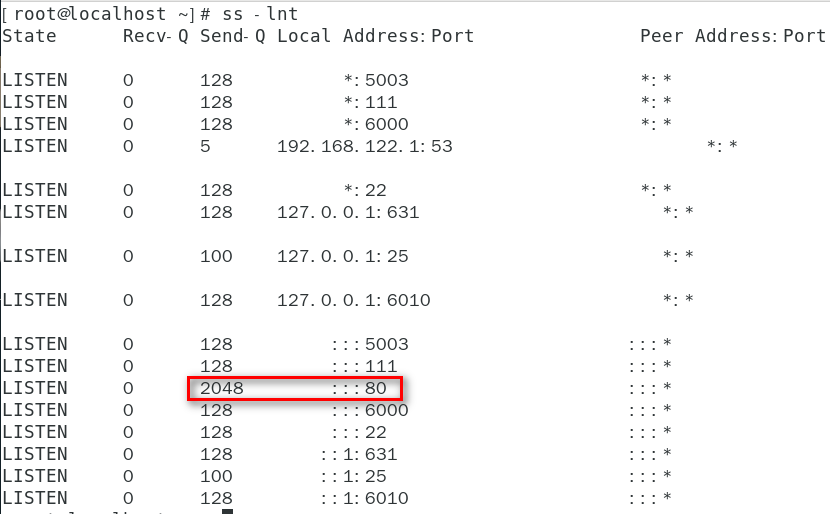

[root@localhost ~]# ss -lnt

注：必须先运行bash centos.sh 内核参数优化脚本，才可以开启apache 的优化。
再次测试SYN Flood 攻击对httpd 服务的影响。
┌──(root㉿kali)-[~]
└─# hping3 -c 1000 -d 120 -S -w 64 -p 80 —flood —rand-source 192.168.1.55

查看SYN 半连接数量。已经可以达到2.6W 了，如果没有进行修改的话只能到256。
[root@localhost ~]# netstat -an | grep SYN | wc -l
26014

浏览器访问：http://192.168.1.55/测试结果为可以缓解，但并不能完全解决问题，偶尔页面还是会打不开。

4.5.3 通过iptables 封禁攻击者ip 缓解DDOS 攻击

iptables 是centos 自带的防火墙工具，可以通过添加防火墙规则限制同一ip 地址对我们发起过多的请求。
在INPUT 入口方向，将源IP 是192.168.1.33 的数据包，都DROP 丢弃掉。
[root@localhost ~]# iptables -A INPUT -s 192.168.1.33 -j DROP
删除规则：
[root@localhost ~]# iptables -D INPUT -s 192.168.1.33 -j DROP
[root@localhost ~]# ping 192.168.1.33 #可以ping 通了

4.5.4 DDOS 付费维护方案

目前DDOS 攻击的方式越来越多，攻击者成本也越来越低，特别是在游戏行业以及各种行业间的恶意竞争中DDOS 愈发猖獗。
DDOS 攻击的防范方法：
以下是阿里云抵抗DDOS 攻击的推荐方案。
** 攻击者的流量在经过前端高防CDN 时会被各个节点进行过滤清洗流量，经过CDN 之后WAF 防火墙会对应用层流量进行拦截，例如：HTTP flood 攻击在WAF 环节会被拦截，SLB 服务将用户请求转发到服务器集群达到负载均衡的效果。

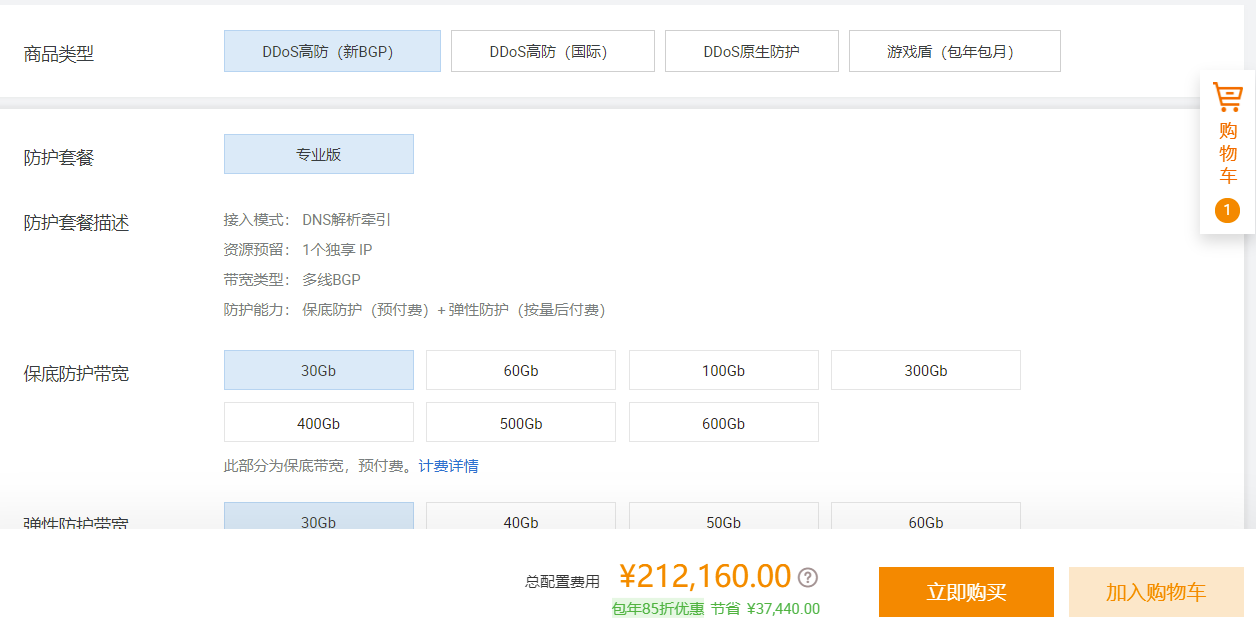

以上整个防御架构从头到尾都充满了金钱的味道，举个例子阿里云DDOS 高防最低的30Gb 保底防护需要21.216W/年，这还只是最低的30Gb，600Gb 则需要379.746W/年。阿里云游戏盾最低也要96W/年。云原生防护56.16W/年。而发起一次DDOS 攻击的成本也只有几千块钱。双方的投入成本完全不对等，这对于刚创业的公司来说无疑是灾难性的。

企业受到DDOS 攻击后应当立即到当地网监部门进行报案，采取法律手段正当维护自身权益。
