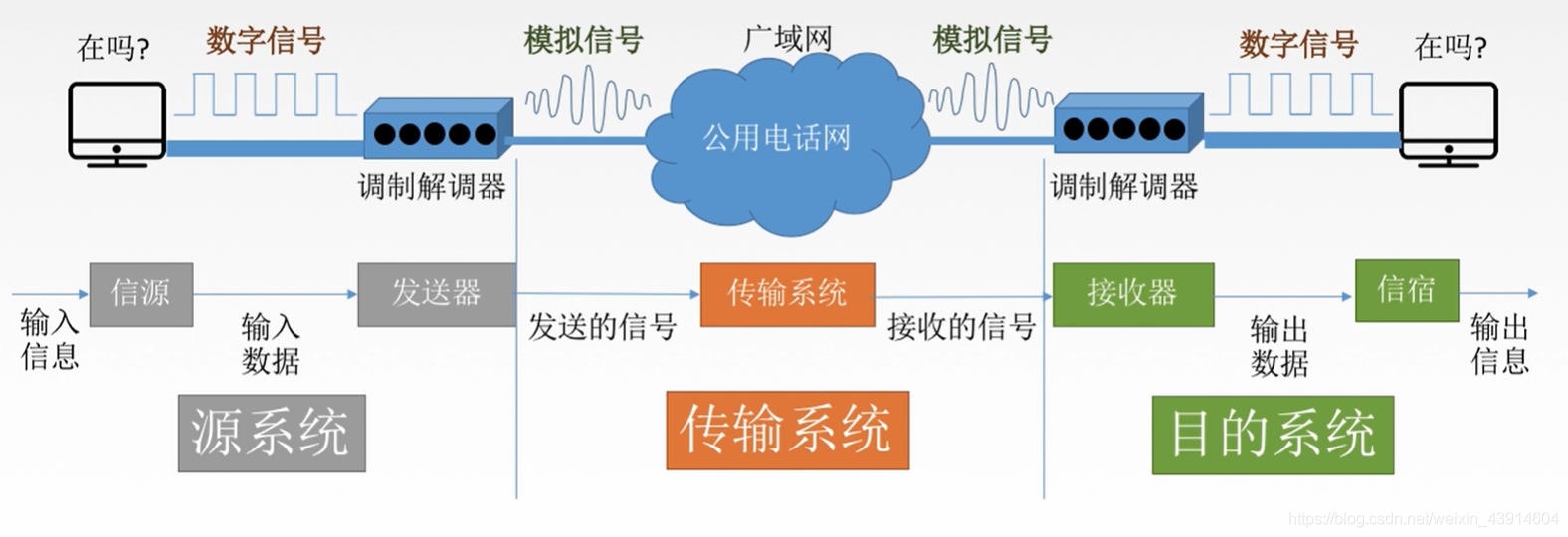

数据通信模型

一个数据通信系统包括三大部分:源系统(或发送端、发送方)、传输系统(或传输网络)和目的系统(或接收端、接收方)。
常用术语:
数据 (data) —— 运送消息的实体。
信号 (signal) —— 数据的电气的或电磁的表现。
模拟信号 (analogous signal) —— 代表消息的参数的取值是连续的。
数字信号 (digital signal) —— 代表消息的参数的取值是离散的。
码元 (code) —— 在使用时间域(或简称为时域)的波形表示数字信号时,代表不同离散数值的基本波形。

信道的基本概念
信道—— 一般用来表示向某一个方向传送信息的媒体。
单向通信(单工通信)——只能有一个方向的通信而没有反方向的交互。
双向交替通信(半双工通信)——通信的双方都可以发送信息,但不能双方同时发送(当然也就不能同时接收)。
双向同时通信(全双工通信)——通信的双方可以同时发送和接收信息。
基带信号(即基本频带信号)—— 来自信源的信号。像计算机输出的代表各种文字或图像文件的数据信号都属于基带信号。
(注:基带信号往往包含有较多的低频成分,甚至有直流成分,而许多信道并不能传输这种低频分量或直流分量。因此必须对基带信号进行调制。)

信道复用

复用是通信技术中的基本概念,它允许用户使用一个共享信道进行通信,降低成本,提高利用率。

频分复用FDM

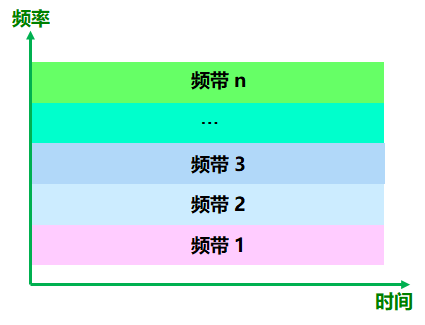

整个带宽被分割成多份,用户在分配到一定的频带后,在通信过程中自始至终都占用这个频带。
频分复用的所有用户在同样的时间占用不同的带宽资源(注:“带宽”是频率带宽)。 image.png

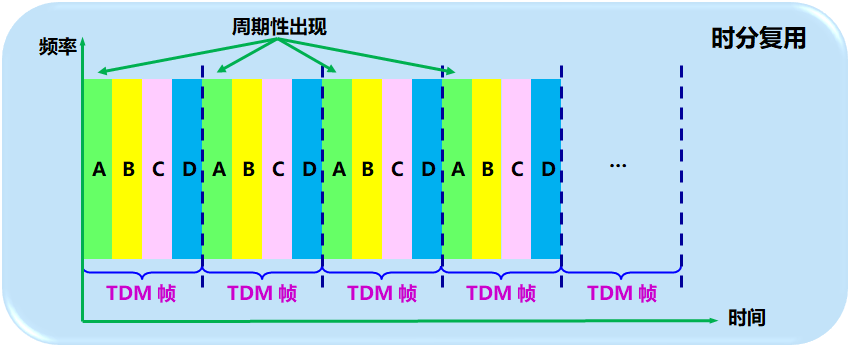

时分复用TDM

将时间划分为一段段等长的时分复用帧(TDM帧)。每一个时分复用的用户在每一个 TDM 帧中占用固定序号的时隙。
每一个用户所占用的时隙是周期性地出现(其周期就是TDM帧的长度)的。
TDM 信号也称为等时信号。
所有用户在不同的时间占用同样的频带宽度,时分复用更有利于数字信号的传输。

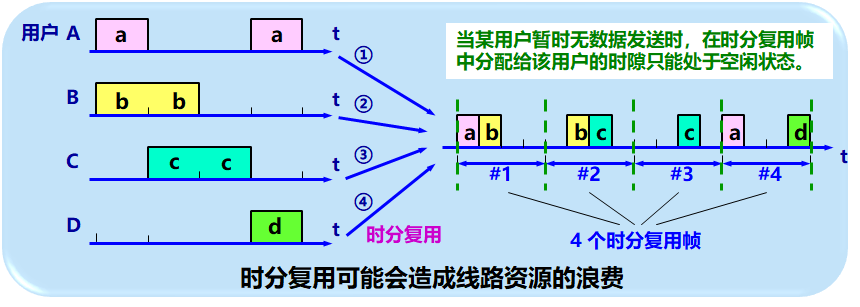

使用时分复用系统传送计算机数据时,由于计算机数据的突发性质,用户对分配到的子信道的利用率一般是不高的。

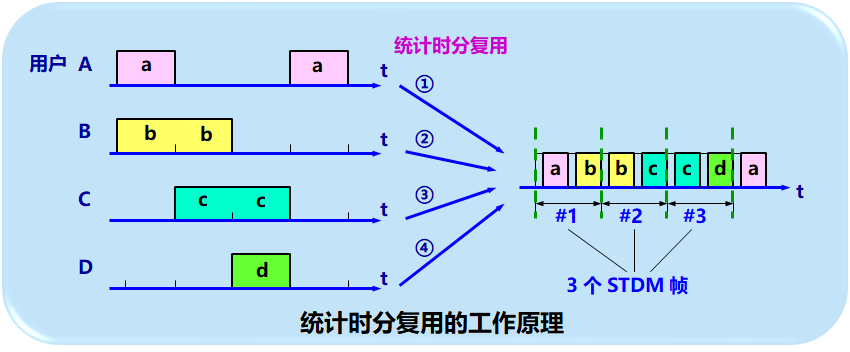

统计时分复用STDM

STDM 帧不是固定分配时隙,而是按需动态地分配时隙。因此统计时分复用可以提高信道的利用率。

波分复用WDM

光的频分复用,用一根光纤来同时传输多个光载波信号。

码分复用CDM(仅供了解)

常用的名词是码分多址CDMA (Code Division Multiple Access)。
各用户使用经过特殊挑选的不同码型,因此彼此不会造成干扰。

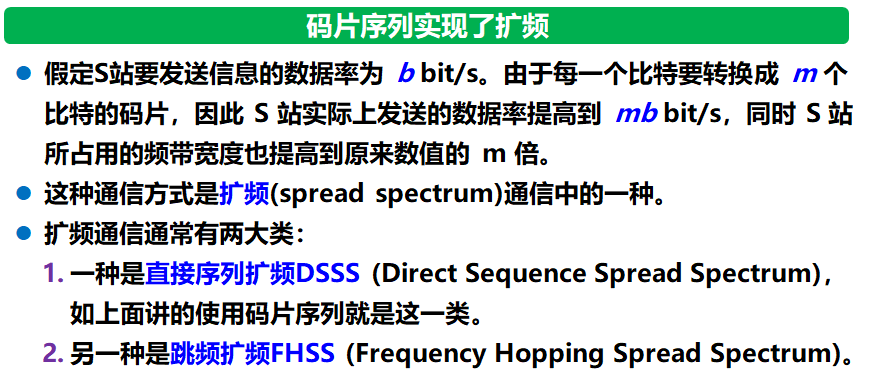

这种系统发送的信号有很强的抗干扰能力,其频谱类似于白噪声,不易被敌人发现。

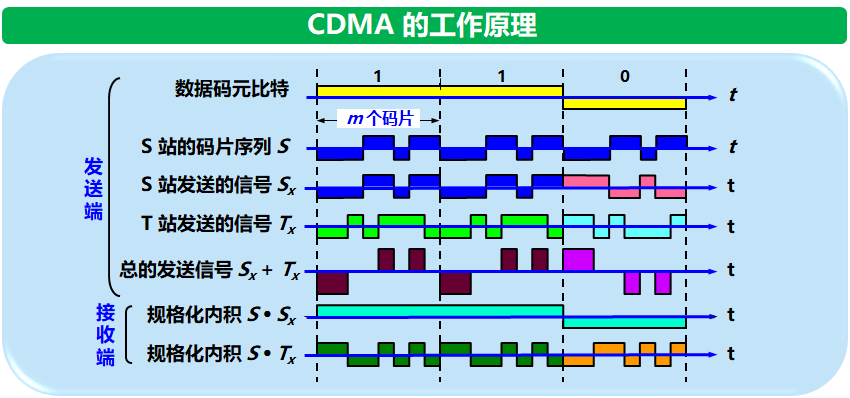

CDMA的重要特点:

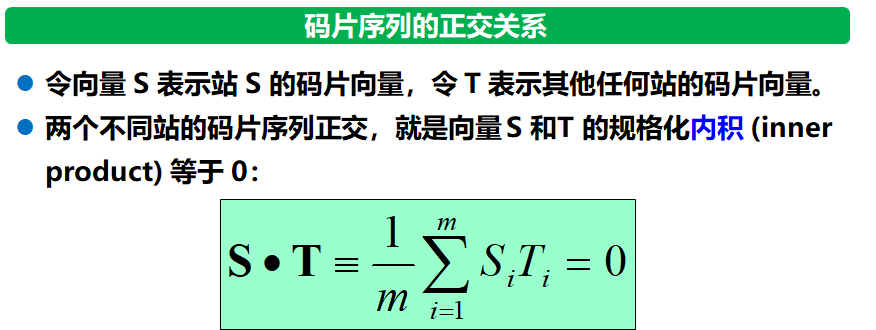

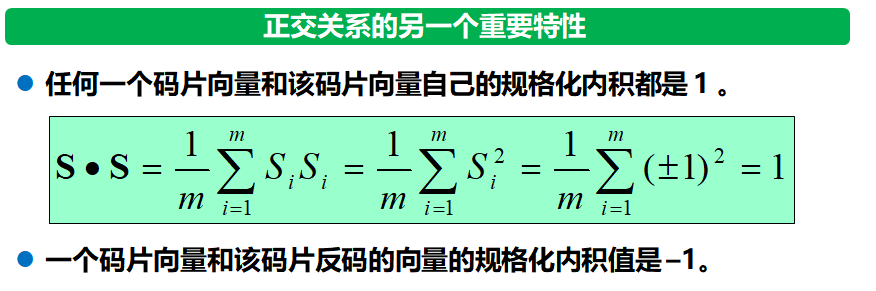

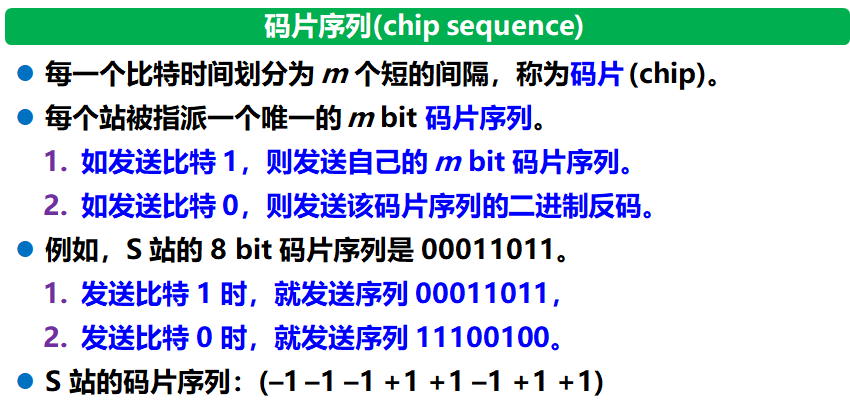

每个站分配的码片序列不仅必须各不相同,并且还必须互相正交。
在实用的系统中是使用伪随机码序列。

编码与调制

数据无论是数字的,还是模拟的,为了传输的目的都必须转变成信号。

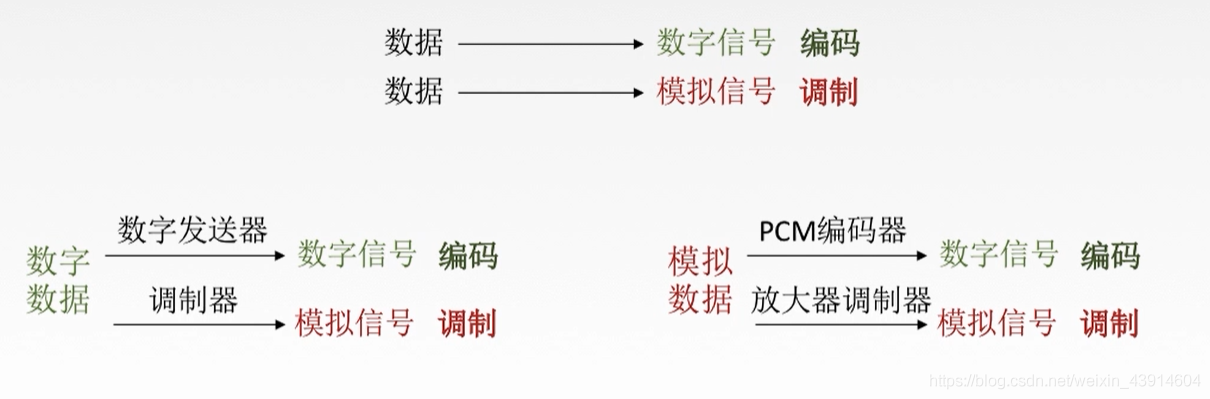

把数据变换为模拟信号的过程称为调制,把数据变换为数字信号的过程称为编码

调制类别
基带调制:仅对基带信号的波形进行变换,使它能够与信道特性相适应。变换后的信号仍然是基带信号。这种过程也称为编码 。
带通调制:使用载波进行调制,把基带信号的频率范围搬移到较高的频段,并转换为模拟信号,这样就能够更好地在模拟信道中传输(即仅在一段频率范围内能够通过信道) 。经过载波调制后的信号称为带通信号。

以下为四种编码与调制方式

常用编码方式

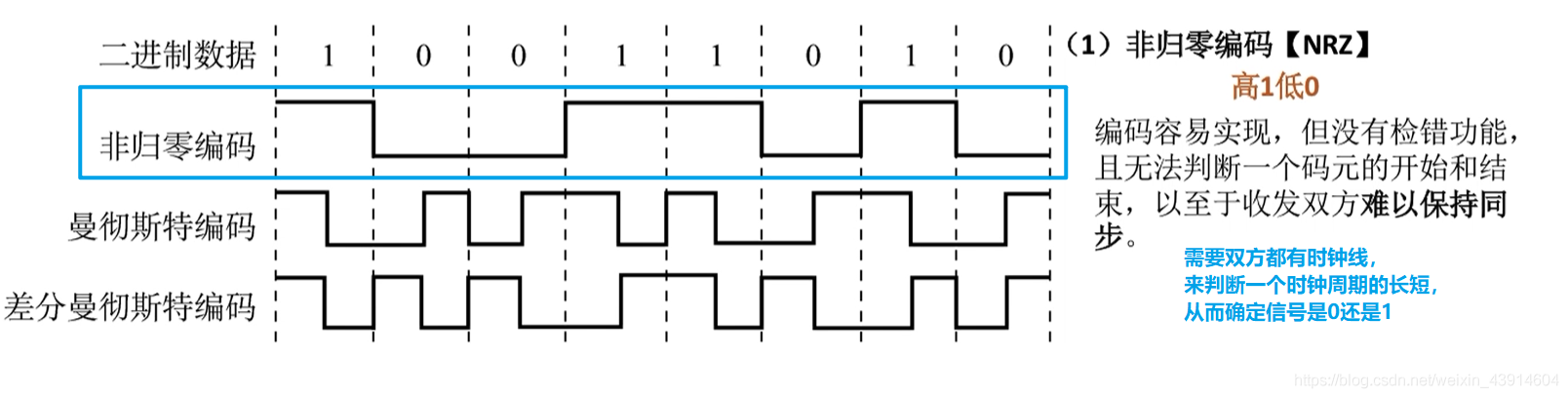

1、不归零制

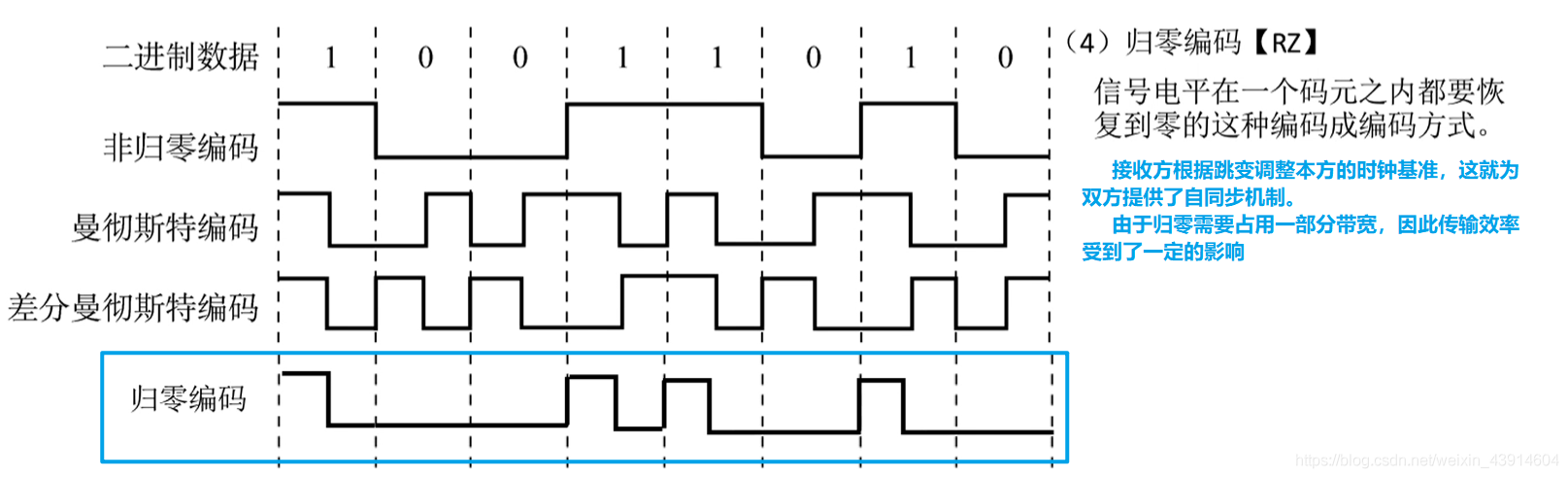

2、归零制

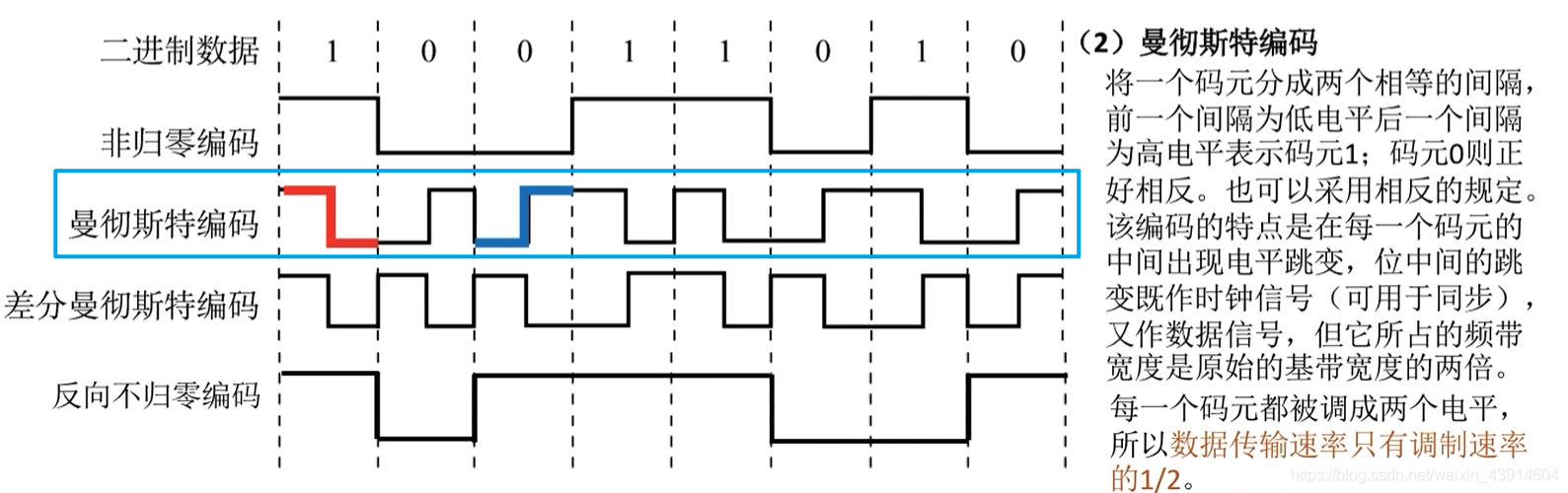

3、曼彻斯特编码
以太网的编码方式就是曼彻斯特编码

4、差曼彻斯特编码

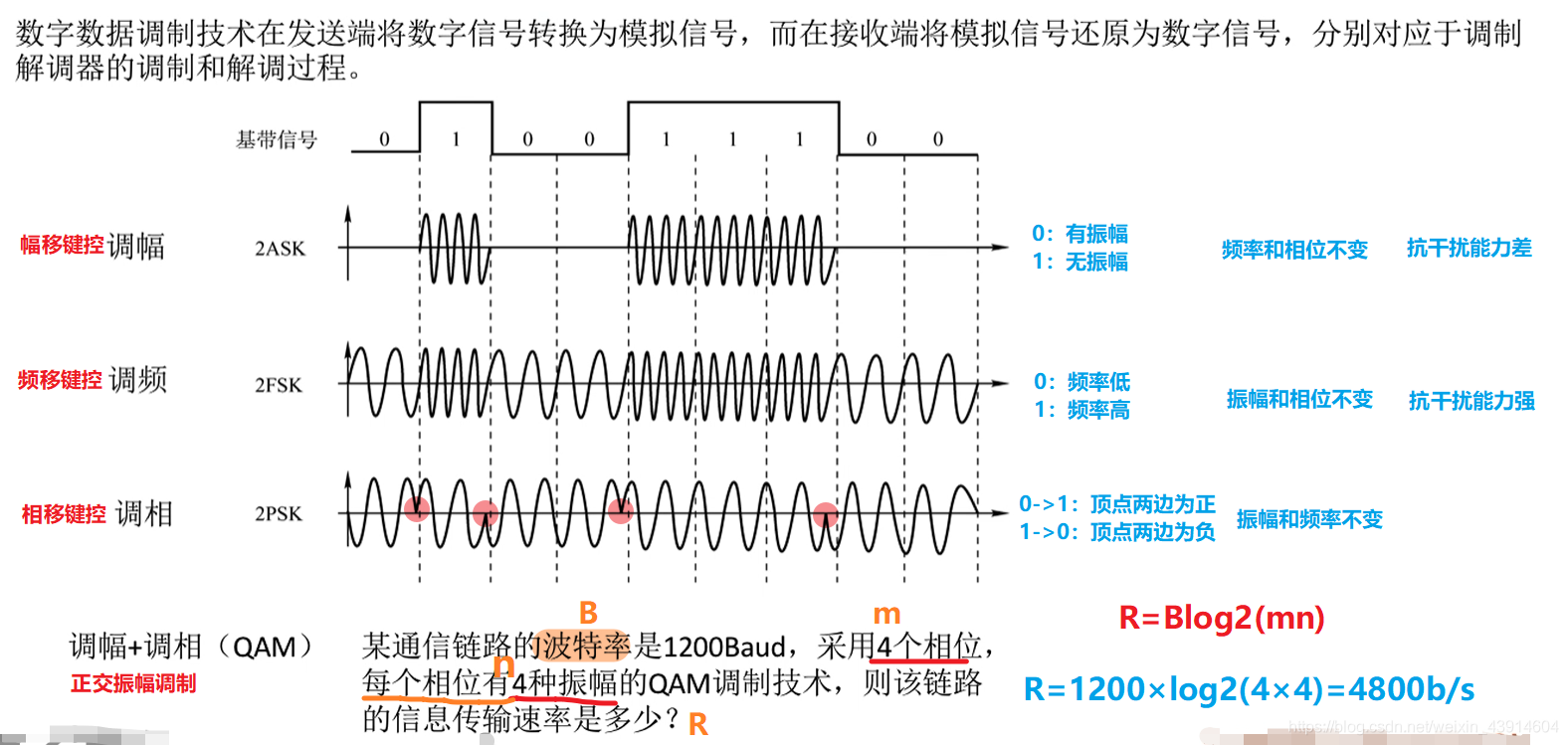

基本的带通调制方法

1.调幅(AM):载波的振幅随基带数字信号而变化。
2.调频(FM):载波的频率随基带数字信号而变化。
3.调相(PM) :载波的初始相位随基带数字信号而变化。
