IP地址与硬件地址的概念

IP地址是网络层使用的地址,它是分层次等级的。
硬件地址是数据链路层使用的地址(如MAC地址),它是平面式的。
在网络层及网络层之.上使用IP地址,IP地址放在IP数据报的首部,
而MAC地址放在MAC帧的首部。
通过数据封装,把IP数据报分组封装为MAC帧后,数据链路层看不见数据报分组中的IP地址。

ARP协议概述

无论网络层使用什么协议,在实际网络的链路上传送数据帧时,最终必须使用硬件地址。所以需要一种方法来完成 IP地址到MAC地址的映射,这就是地址解析协议(Address ResolutionProtocol, ARP)。 每台主机都设有一个ARP高速缓存,用来存放本局域网上各主机和路由器的IP地址到MAC地址的映射表,称ARP表。

工作流程

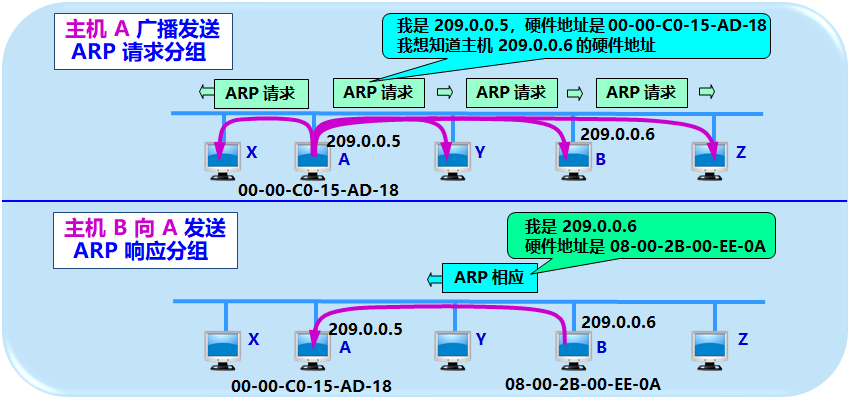

当主机 A 欲向本局域网上的某个主机 B 发送 IP 数据报时,就先在其 ARP 高速缓存中查看有无主机 B 的 IP 地址。
有就可查出其对应的硬件地址,再将此硬件地址写入 MAC 帧,然后通过局域网将该 MAC 帧发往此硬件地址。
如果没有, ARP 进程在本局域网上广播发送一个 ARP 请求分组。收到 ARP 响应分组后,将得到的 IP 地址到硬件地址的映射写入 ARP 高速缓存。
(ARP请求分组:包含发送方硬件地址 / 发送方 IP 地址 / 目标方硬件地址(未知时填 0) / 目标方 IP 地址。
本地广播 ARP 请求(路由器不转发ARP请求)。
ARP 响应分组:包含发送方硬件地址 / 发送方 IP地址 / 目标方硬件地址 / 目标方 IP 地址。
ARP 分组封装在物理网络的帧中传输。)
注:
ARP 用于解决同一个局域网上的主机或路由器的 IP 地址和硬件地址的映射问题。如果所要找的主机和源主机不在同一个局域网上,那么就要通过 ARP 找到一个位于本局域网上的某个路由器的硬件地址,然后把分组发送给这个路由器,让这个路由器把分组转发给下一个网络。剩下的工作就由下一个网络来做。
从 IP 地址到硬件地址的解析是自动进行的,主机的用户对这种地址解析过程是不知道的。
只要主机或路由器要和本网络上的另一个已知 IP 地址的主机或路由器进行通信,ARP 协议就会自动地将该 IP 地址解析为链路层所需要的硬件地址。

使用ARP协议的四种典型情况

  1. 发送方是主机,要把 IP 数据报发送到本网络上的另一个主机。这时用 ARP 找到目的主机的硬件地址。
  2. 发送方是主机,要把 IP 数据报发送到另一个网络上的一个主机。这时用 ARP 找到本网络上的一个路由器的硬件地址。剩下的工作由这个路由器来完成。
  3. 发送方是路由器,要把 IP 数据报转发到本网络上的一个主机。这时用 ARP 找到目的主机的硬件地址。
  4. 发送方是路由器,要把 IP 数据报转发到另一个网络上的一个主机。这时用 ARP 找到本网络上另一个路由器的硬件地址。剩下的工作由这个路由器来完成。
