    周期概念
    振荡周期：振荡源的周期，晶振周期或外加振荡周期
    状态周期：2个振荡周期，S周期
    机器周期：1机器周期=6状态周期=12振荡周期
    指令周期：完成1条指令所占用的全部时间，以机器周期为单位

    51单片机的周期*
    振荡周期=1/12us;
    状态周期=1/6us;
    机器周期=1us;
    指令周期=1~4us;

    概念
    两组定时器/计数器，既可以定时， 又可以计数；
    定时器/计数器工作的过程是自动完成的，不需要CPU的参与；
    根据机器内部的时钟或者是外部的脉冲信号对寄存器中的数据加1；
    重复加1的工作可以交给定时器/计数器处理；
    可以实现精确定时作用。

    实质
    就是累加计算器，每来一个脉冲（来自外部脉冲源T0或T1）自动加1，计数器每过一位由0变1，全为1时溢出，使相应的中断标志位（TCON中TF0或TF1）置1，向cpu发出中断请求。
    定时模式，则表示定时时间已到；
    计数模式，则表示计数值已满。

    定时/计数器工作方法
    软件：即手写循环延时函数

    结构
    定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器THx和TLx组成。
    TMOD是定时/计数器的工作方式寄存器，确定工作方式和功能；（ 定时器0和1分别是0x01和0x10）
    TCON是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。

    TMOD
    工作方式寄存器
    低四位用于T0，高四位用于T1。
    GATE: 门控位 定时器/计数器 - 图4C/T :定时/计数模式选择位。C/T ＝0为定时模式；C/T =1为计数模式。
    M1M0：工作方式设置位。定时/计数器有四种工作方式。
    TCON（0~3位用于控制外部中断，这里用高四位）
    TF1（TCON.7）：T1溢出中断请求标志位。溢出时置1，CPU响应中断后自动清0。硬件自动操作，软件也可；
    TR1（TCON.6）：T1运行控制位。
    TR1置1时，T1开始工作；
    TR1置0时，T1停止工作。
    TR1由软件置1或清0。可控制定时/计数器的启动与停止。
    TF0（TCON.5）：T0溢出中断请求标志位，其功能与TF1类同。
    TR0（TCON.4）：T0运行控制位，其功能与TR1类同。

    运用
    初始化程序应完成如下工作：
    对TMOD赋值，以确定T0和T1的工作方式；
    计算初值,并将其写入TH0、TL0或TH1、TL1；
    中断方式时，则对EA赋值，开放定时器中断；
    使TR0或TR1置位，启动定时/计数器定时或计数。

    工作方式
    /方式0
    方式0为13位计数，由TL0的低5位（高3位未用）和TH0的8位组成。
    TL0的低5位溢出时向TH0进位，TH0溢出时，置位TCON中的TF0标志，向CPU发出中断请求。
    计数初值计算的公式为：X=2^13－N;

    定时器模式时有:N＝t/ Tcy;
    门控位GATE具有特殊的作用。当GATE=0时，经反相后使或门输出为1，此时仅由TR0控制与门的开启，与门输出 1时，控制开关接通，计数开始；当GATE=1时，由外中断引脚信号控制或门的输出，此时控制与门的开启由外中断引脚信号和TR0共同控制。当TR0=1时，外中断引脚信号引脚的 高电平启动计数，外中断引脚信号引脚的低电平停止计数。 这种方式常用来测量外中断引脚上正脉冲的宽度。

    /方式1
    计数个数与计数初值的关系为：X=2^16－N；

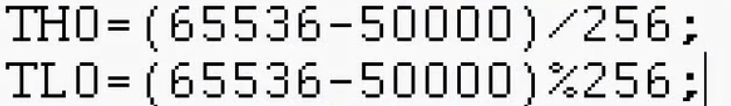

    例：计时50ms，用65536-50000再化为16进制，3CB0，3C给TL1，B0给TH1，等价于

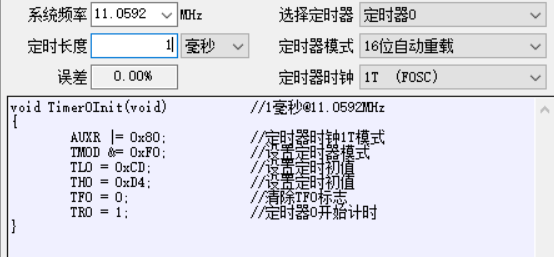

    这种算法一般不好用，建议stc软件生成

    1. #include "reg52.h"
    3. typedef unsigned int u8;
    4. typedef unsigned char u16;
    6. u8 i,num;
    7. u8 code smgduan[]={0x3f, 0x06, 0x4f, 0x66, 0x6d, 0x7d, 0x07,
    8.                    0x7f, 0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71};     //段选字码，存在数组中
    9. sbit D1=P2^0;
    10. void delay(u8 z)
    11. {
    12.     u8 x,y;
    13.     for(x=z; x>0; x--)
    14.     {
    15.         for(y=70; y>0; y--);
    16.     }
    17. }
    19. void main()
    20. {
    21.        TMOD=0x01;    //设置定时器0为工作方式1
    22.     TH0=(65536-50000)/256;
    23.     TL0=(65536-50000)%256;
    24.     EA=1;        //开总中断
    25.     ET0=1;        //开定时器0中断
    26.     TR0=1;        //启动定时器0
    27.     wela=1;
    28.     P0=0xea;    //先锁一个全部点亮
    29.     wela=0;
    30.     while(1)
    31.     {
    32.         if(i==20)    //定时
    33.         {
    34.             i=0;    //重回0，再累加20次，记1s
    35.             num++;
    36.             dula=1;    //段选释放
    37.             P0=smgduan[i];
    38.             dula=0;
    39.             delay(1000);
    40.         }
    42.     }
    43. }
    44. void enter0() interrupt 1    //进入定时器中断函数
    45. {
    46.     TH0=(65536-50000)/256;
    47.     TL0=(65536-50000)%256;    //重装初值，再计数
    48.     i++;                    //要20次中断，过1秒，i才能到20，再到main中运行，实现定时
    49. }

    /方式2
    自动重装初值，无需软件清0；
    TH1和TL1作为两个独立存储器用；
    如图。
    计数个数与计数初值的关系为：X=2^8－N
    工作方式2特别适合于用作较精确的脉冲信号发生器。

    /方式3
    方式3只适用于定时/计数器T0，定时器T1处于方式3时相当于TR1=0，停止计数。T1不能再方式3工作，可独立工作。
    将T0分成为两个独立的8位计数器TL0和TH0 。
    此时，T1在工作方式2，当作波特率发生器使用。

    1. void Timer0Init()
    2. {
    3.     TMOD|=0X01;      //定时器0，寄存器配置低4位,或运算不影响其他位
    4.     TH0=0XFC;         //gao8
    5.     TL0=0X18;         //di 8
    6.     ET0=1;            //t0计时器打开中断
    7.     EA=1;            //打开总中断
    8.     TR0=1;            //置位，开启定时器
    9. }


    定时器初值计算
    可以用软件计算
    机器周期也就是CPU完成一个基本操作所需要的时间，机器周期=1/单片机的时钟频率，51单片机内部时钟频率是外部时钟的12分频，也就是说当外部晶振的频率输入到单片机里面的时候要进行12分频。
    比如说你用的是12MHZ的晶振，那么单片机内部的时钟频率就是12/12MHZ，当你使用12MHZ的外部晶振的时候，机器周期=1/1M=1us。
    而我们定时1ms的初值是多少呢，1ms/1us=1000，也就是要计数1000个数，初值=65535-1000+1（因为实际上计数器计数到66636才溢出）=64536=FC18H
    也可以这样理解：
    定时器一旦启动，它便在原来的数值上开始加1计数，若在程序开始时，我们没有设置TH0和TL0,它们的默认值都是0,假设时钟频率为12MHz,12个时钟周期为一个机器周期，那么此时机器周期就是1µs,计满TH0和TL0就需要2^16-1个数，再来一个脉冲计数器溢出，随即向CPU申请中断。因此溢出一次共需65536µs,约等于65.5ms,如果我们要定时50ms的话，那么就需要先给TH0和TL0装一个初值，在这个初值的基础上计50000个数后，定时器溢出，此时刚好就是50ms中断一次，当需定时1s时，我们写程序时当产生20次50ms的定时器中断后便认为是ls,这样便可精确控制定时时间了。要计50000个数时，TH0和TL0中应该装入的总数是65536-50000=15536,把15536对256求模：15536/25 6=60装入TH0中，把15536对256求余：15536%256=176装入TL0中。

    下面是led通过定时器闪烁的例子。

    1. //led闪烁
    2. void main()
    3. {
    4.     Timer0Init();
    5.     while(1);
    6. }
    7. void Time0() interrupt 1  //中断
    8. {
    9.     static u8 i;    //一定要整型
    10.     TH0=0XFC;
    11.     TL0=0X18;         //溢出后寄存器为0，重新装载
    12.        i++;
    13.     if(i==1000)        //1s，因为1毫秒中断，要重复1000次
    14.     {
    15.         i=0;
    16.         led=~led;
    17.     }
    18. }

    注意：一般我们在中断服务程序中不要写过多的处理语句，因为如果语句过多，中断服务程序中的代码还未执行完毕，而下一次中断又来临，这样我们就会丢失这次中断，当单片机循环执行代码时，这种丢失累积出现，程序便完全乱套。一般我们遵循的原则是：能在主程序中完成的功能就不在中断函数中写，若非要在中断函数中实现功能，那么一定要高效、简洁。

    与数码管结合

    1. #include "reg52.h"
    3. typedef unsigned char u8;
    4. typedef unsigned char u16;
    6. u8 i;
    7. u8 code smgduan[]={0x3f, 0x06, 0x4f, 0x66, 0x6d, 0x7d, 0x07,
    8.                    0x7f, 0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71};     //段选字码，存在数组中
    9. sbit D1=P2^0;
    10. void delay(u8 z)
    11. {
    12.     u8 x,y;
    13.     for(x=z; x>0; x--)
    14.     {
    15.         for(y=70; y>0; y--);
    16.     }
    17. }
    19. void main()
    20. {
    21.     EA=1;
    22.     EX0=1;
    23.     IT0=1;    //或TCON=0x01;
    24.     wela=1;
    25.     P0=0xea;    //先锁一个全部点亮
    26.     wela=0;
    27.     while(1)
    28.     {
    29.         for(i=0;i<16; i++)
    30.         {
    31.             dula=1;    //段选释放
    32.             P0=smgduan[i];
    33.             dula=0;
    34.             delay(1000);
    35.         }
    37.     }
    38. }
    39. void enter0() interrupt 0    //跟一个中断函数
    40. {
    41.     D1=0;        //中断出来点个灯
    42. }
