段码

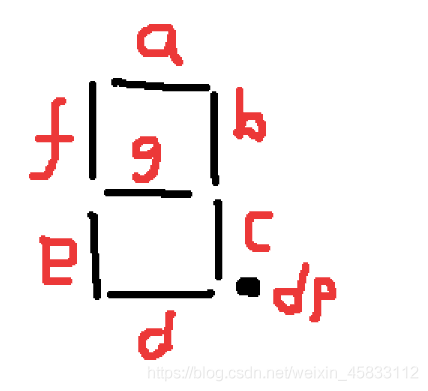

    首先来说一下段码吧， 单片机的一个数码管上有八个LED灯，分别为七条线和一个点。这八个LED灯分别由abcdefg和dp代替
    如图段码 - 图1
    我们先把a b c d e f g dp写在草稿纸上，不过我们得倒着写也就是 dp g f e d c b a，一般高位在dp，低位在a，P2.7对应的是dp，P2.0对应的是a。

    • 共阴和共阳
      段码 - 图2
      如图要显示3这个数就需要abcdg这几个LED灯亮，在点亮数码管有分了两种共阴数码管和共阳数码管，共阴就在这几个位置写1其他位置为0，共阳则相反
      共阴 二进制：0100 1111
      十六进制：0x4f
      每个数字都要把它转换成16进制数放数组里面
    • 共阳数码管，红色部分就为0，黑色部分为1
    • 共阴数码管则正好相反，红色部分为1，黑色部分为0

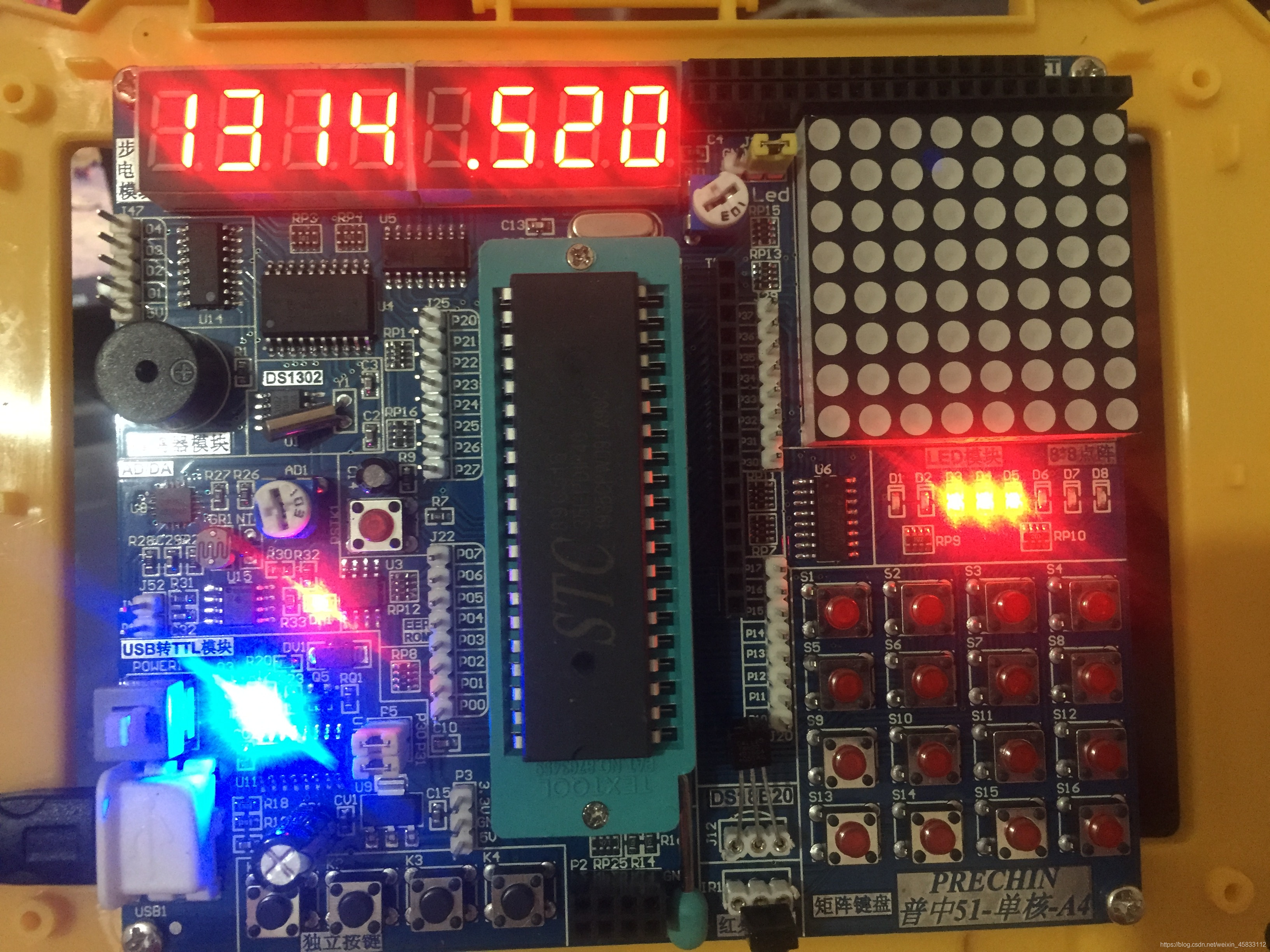

      好了现在就来操作如何显示数字比如显示0—f（u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值）把数字排放在数组里面，我的单片机有八个数码管所以就会显示前八个数01234567，如果你想显示更多的数就需要改译码器端口这不说译码器。直接看我的代码和实验效果吧。
    • 段码 - 图3
    1. **************************************************************************************
    3. #include "reg52.h"             //此文件中定义了单片机的一些特殊功能寄存器
    5. typedef unsigned int u16;      //对数据类型进行声明定义
    6. typedef unsigned char u8;
    8. sbit LSA=P2^2;
    9. sbit LSB=P2^3;
    10. sbit LSC=P2^4;
    12. u8 code smgduan[17]={0x06,0x4f,0x06,0x66,0x80,0x6d,0x5b,0x3f};//显示1314.520的值
    14. /*******************************************************************************
    15. * 函 数 名         : delay
    16. * 函数功能           : 延时函数，i=1时，大约延时10us
    17. *******************************************************************************/
    18. void delay(u16 i)
    19. {
    20.     while(i--);
    21. }
    23. /*******************************************************************************
    24. * 函 数 名         : DigDisplay
    25. * 函数功能           : 数码管动态扫描函数，循环扫描8个数码管显示
    26. *******************************************************************************/
    27. void DigDisplay()
    28. {
    29.     u8 i;
    30.     for(i=0;i<8;i++)
    31.     {
    32.         switch(i)     //位选，选择点亮的数码管，
    33.         {
    34.            case(0):
    35.                 LSA=1;LSB=1;LSC=1; break;//显示第0位
    36.             case(1):
    37.                 LSA=0;LSB=1;LSC=1; break;//显示第1位
    38.             case(2):
    39.                 LSA=1;LSB=0;LSC=1; break;//显示第2位
    40.             case(3):
    41.                 LSA=0;LSB=0;LSC=1; break;//显示第3位
    42.             case(4):
    43.                 LSA=1;LSB=1;LSC=0; break;//显示第4位
    44.             case(5):
    45.                 LSA=0;LSB=1;LSC=0; break;//显示第5位
    46.             case(6):
    47.                 LSA=1;LSB=0;LSC=0; break;//显示第6位
    48.             case(7):
    49.                 LSA=0;LSB=0;LSC=0; break;//显示第7位
    50.         }
    51.         P0=smgduan[i];//发送段码
    52.         delay(100); //间隔一段时间扫描
    53.         P0=0x00;//消隐
    54.     }
    55. }
    57. /*******************************************************************************/
    58. void main()
    59. {
    60.     while(1)
    61.     {
    62.         DigDisplay();  //数码管显示函数
    63.     }
    64. }
