局域网工作与 OSI 标准模型的物理层和数据链路层

IEEE 802 标准规定了局域网的物理层和数据链路层
他将数据链路层拆分为两个部分:

  • MAC介质访问控制子层:负责组帧,拆卸帧,比特传输的差错检测,透明传输
  • LLC逻辑链路控制子层:该层与传输媒体无关,它向网络层提供 4 种不同的连接服务(无确认无连接 ,面向连接,带确认无连接,高速传输)

局域网 - 图1

网卡:是工作在数据链路层的网络组件。网卡控制对介质的访问,因此也工作在物理层。
每一块网卡都有独一无二的 MAC 地址(介质访问控制地址)

局域网的拓扑结构

以太网

以太网提供的是无连接的不可靠的服务
以太网采用曼彻斯特编码

以太网的物理拓扑结构是星形,而逻辑拓扑结构是总线形。由于各站点共用信道,因此当 A 和 B 在进行通信时,其他站点就无法通信。

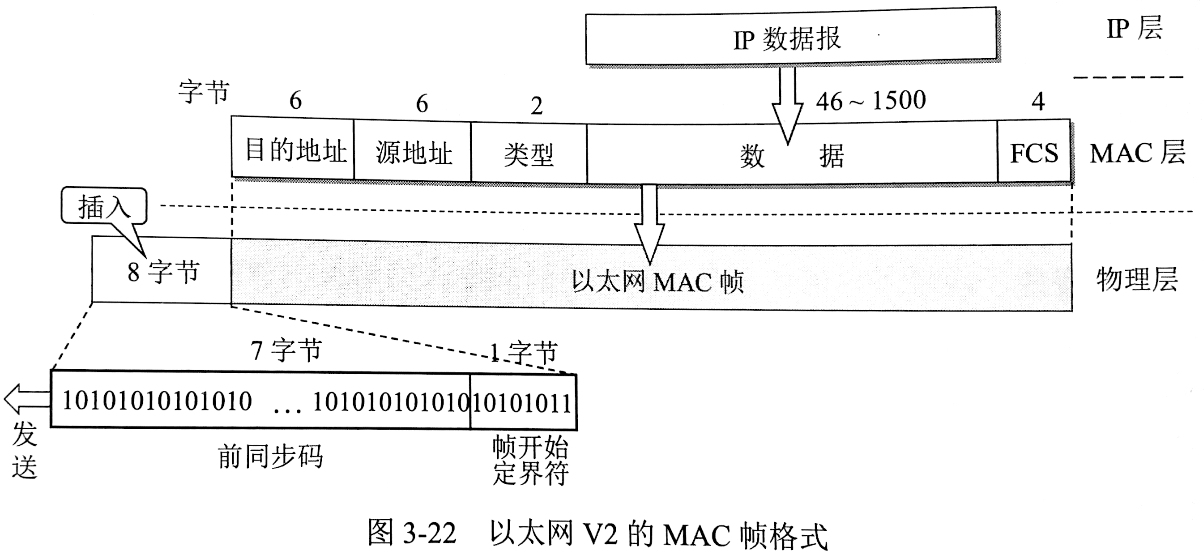

以太网 MAC 帧的格式

令牌环网

令牌环网是一种有线的局域网,令牌是一种控制帧


网络空闲时:令牌环按照一定的顺序环形地在主机之间传递

通信时:

  • 发送方得到令牌后,将数据帧发送出去
  • 数据帧沿着环传递
  • 接收方收到了数据帧后,在数据帧上面进行标记,再将数据帧传递下去
  • 数据帧回到了发送方,发送方可以通过标记检查接收方是否已经收到数据。如果不再发送信息,就重新产生一个令牌,让令牌继续流动。
