1. Spark框架

1.1 Spark 是什么

Spark 是一种基于内存的快速、通用、可扩展的大数据分析计算引擎。

1.2 Spark and Hadoop

➢ Hadoop

  • Hadoop 是由 java 语言编写的，在分布式服务器集群上存储海量数据并运行分布式分析应用的开源框架
  • 作为 Hadoop 分布式文件系统，HDFS 处于 Hadoop 生态圈的最下层，存储着所有的数据 ，支持着 Hadoop 的 所有服务 。 它的理论基础源于 Google 的TheGoogleFileSystem 这篇论文，它是 GFS 的开源实现。
  • MapReduce 是一种编程模型，Hadoop 根据 Google 的 MapReduce 论文将其实现，作为 Hadoop 的分布式计算模型，是 Hadoop 的核心。基于这个框架，分布式并行程序的编写变得异常简单。综合了 HDFS 的分布式存储和 MapReduce 的分布式计算，Hadoop 在处理海量数据时，性能横向扩展变得非常容易。
  • HBase 是对 Google 的 Bigtable 的开源实现，但又和 Bigtable 存在许多不同之处。HBase 是一个基于 HDFS 的分布式数据库，擅长实时地随机读/写超大规模数据集。它也是 Hadoop 非常重要的组件。

➢ Spark

  • Spark 是一种由 Scala 语言开发的快速、通用、可扩展的大数据分析引擎
  • Spark Core 中提供了 Spark 最基础与最核心的功能
  • Spark SQL 是 Spark 用来操作结构化数据的组件。通过 Spark SQL，用户可以使用SQL 或者 Apache Hive 版本的 SQL 方言（HQL）来查询数据。
  • Spark Streaming 是 Spark 平台上针对实时数据进行流式计算的组件，提供了丰富的处理数据流的 API。

Hadoop 的 MR 框架和 Spark 框架都是数据处理框架，那么我们在使用时如何选择呢？

  • Hadoop MapReduce 由于其设计初衷并不是为了满足循环迭代式数据流处理，因此在多并行运行的数据可复用场景（如：机器学习、图挖掘算法、交互式数据挖掘算法）中存在诸多计算效率等问题。所以 Spark 应运而生，Spark 就是在传统的 MapReduce 计算框架的基础上，利用其计算过程的优化，从而大大加快了数据分析、挖掘的运行和读写速度，并将计算单元缩小到更适合并行计算和重复使用的 RDD 计算模型。
  • 机器学习中 ALS、凸优化梯度下降等。这些都需要基于数据集或者数据集的衍生数据反复查询反复操作。MR 这种模式不太合适，即使多 MR 串行处理，性能和时间也是一个问题。数据的共享依赖于磁盘。另外一种是交互式数据挖掘，MR 显然不擅长。而Spark 所基于的 scala 语言恰恰擅长函数的处理。
  • Spark 是一个分布式数据快速分析项目。它的核心技术是弹性分布式数据集（Resilient Distributed Datasets），提供了比 MapReduce 丰富的模型，可以快速在内存中对数据集 进行多次迭代，来支持复杂的数据挖掘算法和图形计算算法。
  • Spark 和Hadoop 的根本差异是多个作业之间的数据通信问题 : Spark 多个作业之间数据通信是基于内存，而 Hadoop 是基于磁盘。
  • Spark Task 的启动时间快。Spark 采用 fork 线程的方式，而 Hadoop 采用创建新的进程的方式。
  • Spark 只有在 shuffle 的时候将数据写入磁盘，而 Hadoop 中多个 MR 作业之间的数据交互都要依赖于磁盘交互
  • Spark 的缓存机制比 HDFS 的缓存机制高效。经过上面的比较，我们可以看出在绝大多数的数据计算场景中，Spark 确实会比 MapReduce更有优势。但是 Spark 是基于内存的，所以在实际的生产环境中，由于内存的限制，可能会由于内存资源不够导致 Job 执行失败，此时，MapReduce 其实是一个更好的选择，所以 Spark并不能完全替代 MR。

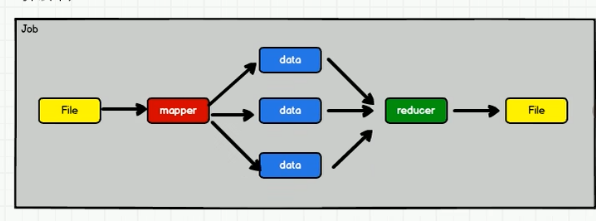

一次性数据计算：
框架在处理数据的时候，会从存储设备中读取数据，进行逻辑操作，然后将处理的结果重新存储到介质中。

1.3 Spark核心模块

➢ Spark Core
Spark Core 中提供了 Spark 最基础与最核心的功能，Spark 其他的功能如：Spark SQL， Spark Streaming，GraphX, MLlib 都是在 Spark Core 的基础上进行扩展的
➢ Spark SQL
Spark SQL 是 Spark 用来操作结构化数据的组件。通过 Spark SQL，用户可以使用 SQL或者 Apache Hive 版本的 SQL 方言（HQL）来查询数据。
➢ Spark Streaming
Spark Streaming 是 Spark 平台上针对实时数据进行流式计算的组件，提供了丰富的处理数据流的 API。
➢ Spark MLlib
MLlib 是 Spark 提供的一个机器学习算法库。MLlib 不仅提供了模型评估、数据导入等额外的功能，还提供了一些更底层的机器学习原语。
➢ Spark GraphX
GraphX 是 Spark 面向图计算提供的框架与算法库。

2. Spark快速上手

Spark-3.0.0 、scala-2.12.11

3. Spark 运行环境


3.1 Standalone 模式

Spark 的 Standalone 模式体现了经典的 master-slave 模式。

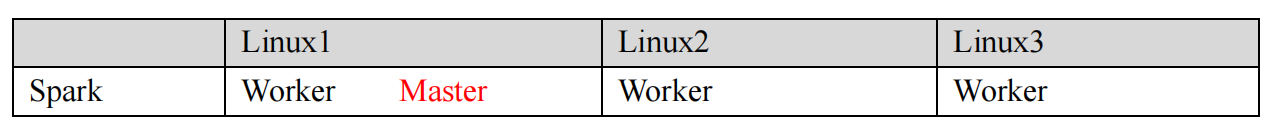

集群规划:
图片.png启动集群
1) 执行脚本命令：
sbin/start-all.sh

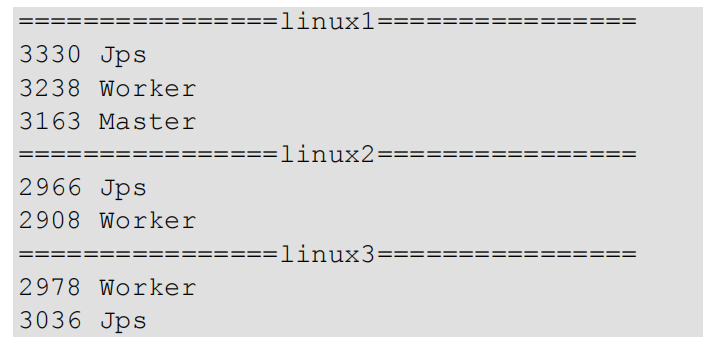

2) 查看三台服务器运行进程

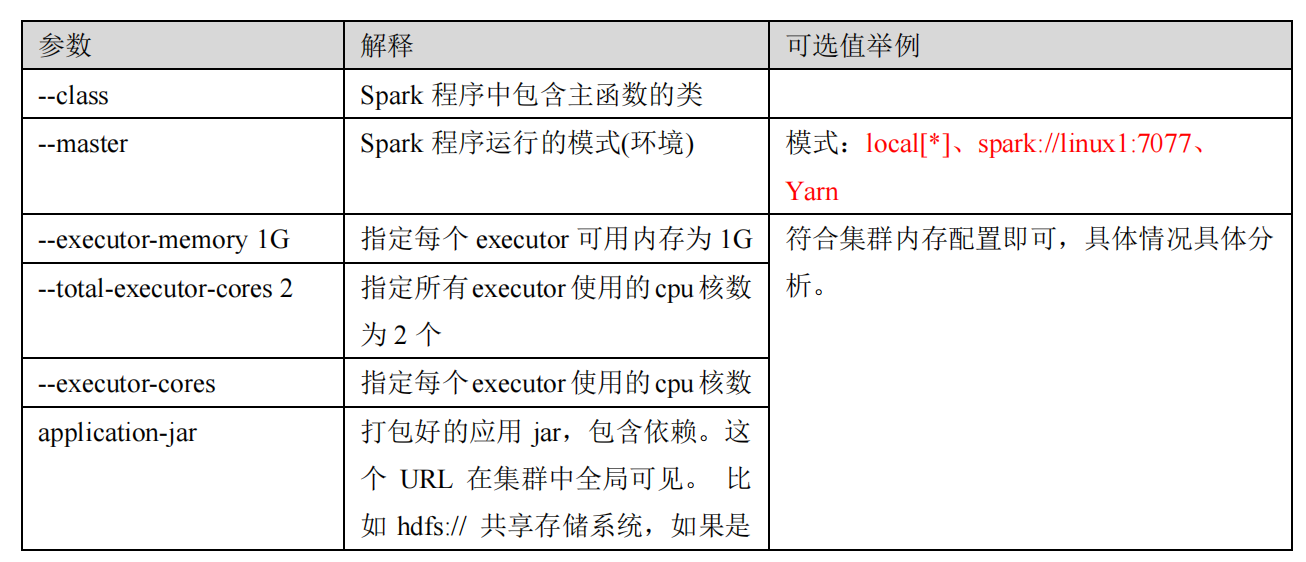

提交参数说明
在提交应用中，一般会同时一些提交参数

  1. bin/spark-submit \
  2. --class <main-class>
  3. --master <master-url> \
  4. ... # other options
  5. <application-jar> \
  6. [application-arguments]

配置高可用（HA）
所谓的高可用是因为当前集群中的 Master 节点只有一个，所以会存在单点故障问题。所以为了解决单点故障问题，需要在集群中配置多个 Master 节点，一旦处于活动状态的 Master发生故障时，由备用 Master 提供服务，保证作业可以继续执行。这里的高可用一般采用Zookeeper 设置

3.2 Yarn 模式

独立部署（Standalone）模式由 Spark 自身提供计算资源，无需其他框架提供资源。这种方式降低了和其他第三方资源框架的耦合性，独立性非常强。但是你也要记住，Spark 主要是计算框架，而不是资源调度框架，所以本身提供的资源调度并不是它的强项，所以还是和其他专业的资源调度框架集成会更靠谱一些。所以接下来我们来学习在强大的 Yarn 环境下 Spark 是如何工作的（其实是因为在国内工作中，Yarn 使用的非常多）。

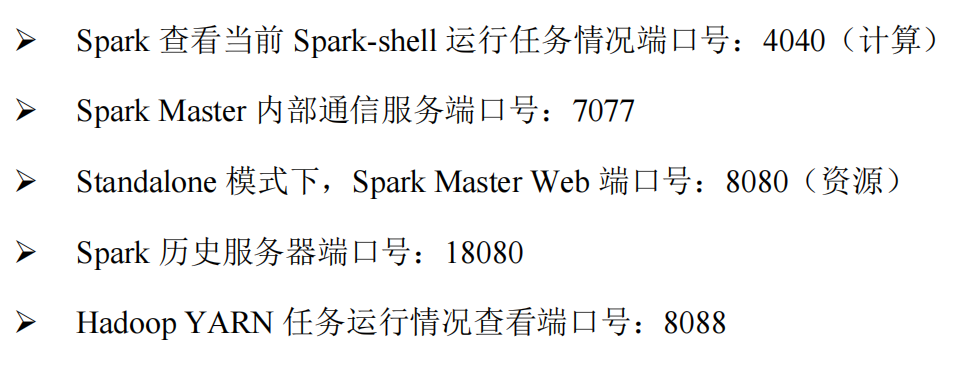

图片.png端口号：

4. Spark 运行架构

4.1 运行架构

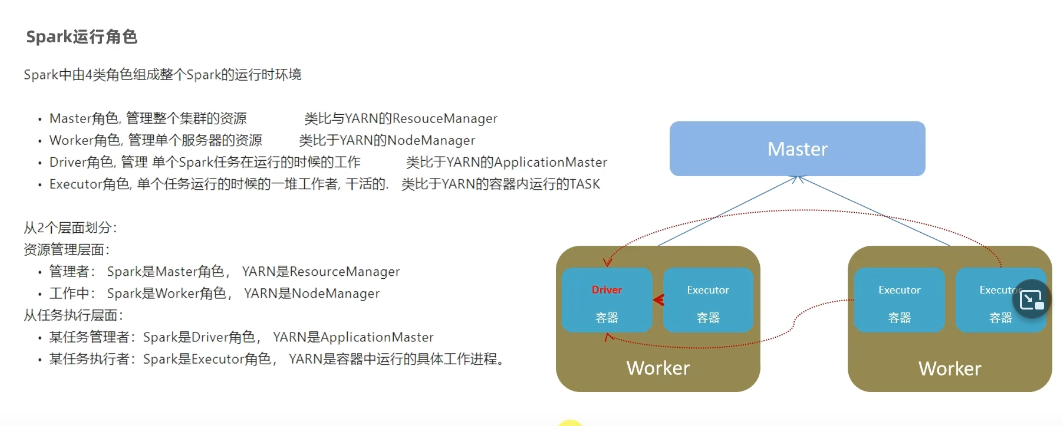

Spark 框架的核心是一个计算引擎，整体来说，它采用了标准 master-slave 的结构。 如下图所示，它展示了一个 Spark 执行时的基本结构。图形中的 Driver 表示 master， 负责管理整个集群中的作业任务调度。图形中的 Executor 则是 slave，负责实际执行任务。

4.2 核心组件

由上图可以看出，对于 Spark 框架有两个核心组件：

4.2.1 Driver

Spark 驱动器节点，用于执行 Spark 任务中的 main 方法，负责实际代码的执行工作。Driver 在 Spark 作业执行时主要负责：

  • ➢ 将用户程序转化为作业（job）
  • ➢ 在 Executor 之间调度任务(task)
  • ➢ 跟踪 Executor 的执行情况
  • ➢ 通过 UI 展示查询运行情况

实际上，我们无法准确地描述 Driver 的定义，因为在整个的编程过程中没有看到任何有关Driver 的字眼。所以简单理解，所谓的 Driver 就是驱使整个应用运行起来的程序，也称之为 Driver 类。

4.2.2 Executor

Spark Executor 是集群中工作节点（Worker）中的一个 JVM 进程，负责在 Spark 作业中运行具体任务（Task），任务彼此之间相互独立。Spark 应用启动时，Executor 节点被同时启动，并且始终伴随着整个 Spark 应用的生命周期而存在。如果有 Executor 节点发生了故障或崩溃，Spark 应用也可以继续执行，会将出错节点上的任务调度到其他 Executor 节点上继续运行。
Executor 有两个核心功能：

  • ➢ 负责运行组成 Spark 应用的任务，并将结果返回给驱动器进程
  • ➢ 它们通过自身的块管理器（Block Manager）为用户程序中要求缓存的 RDD 提供内存式存储。RDD 是直接缓存在 Executor 进程内的，因此任务可以在运行时充分利用缓存数据加速运算。

    4.2.3 Master & Worker

    Spark 集群的独立部署环境中，不需要依赖其他的资源调度框架，自身就实现了资源调度的功能，所以环境中还有其他两个核心组件：Master 和 Worker，这里的 Master 是一个进程，主要负责资源的调度和分配，并进行集群的监控等职责，类似于 Yarn 环境中的 RM, 而Worker 呢，也是进程，一个 Worker 运行在集群中的一台服务器上，由 Master 分配资源对数据进行并行的处理和计算，类似于 Yarn 环境中 NM。

    4.2.4 ApplicationMaster

    Hadoop 用户向 YARN 集群提交应用程序时,提交程序中应该包含 ApplicationMaster，用于向资源调度器申请执行任务的资源容器 Container，运行用户自己的程序任务 job，监控整个任务的执行，跟踪整个任务的状态，处理任务失败等异常情况。说的简单点就是，ResourceManager（资源）和 Driver（计算）之间的解耦合靠的就是ApplicationMaster。

    4.3 核心概念

    4.3.1 Executor 与 Core

    Spark Executor 是集群中运行在工作节点（Worker）中的一个 JVM 进程，是整个集群中的专门用于计算的节点。在提交应用中，可以提供参数指定计算节点的个数，以及对应的资源。这里的资源一般指的是工作节点 Executor 的内存大小和使用的虚拟 CPU 核（Core）数量。

    4.3.2 并行度（Parallelism）

    在分布式计算框架中一般都是多个任务同时执行，由于任务分布在不同的计算节点进行计算，所以能够真正地实现多任务并行执行，记住，这里是并行，而不是并发。这里我们将整个集群并行执行任务的数量称之为并行度。那么一个作业到底并行度是多少呢？这个取决于框架的默认配置。应用程序也可以在运行过程中动态修改。

    4.3.3 有向无环图（DAG）

    大数据计算引擎框架我们根据使用方式的不同一般会分为四类，其中第一类就是Hadoop 所承载的 MapReduce,它将计算分为两个阶段，分别为 Map 阶段 和 Reduce 阶段。对于上层应用来说，就不得不想方设法去拆分算法，甚至于不得不在上层应用实现多个 Job的串联，以完成一个完整的算法，例如迭代计算。 由于这样的弊端，催生了支持 DAG 框架的产生。因此，支持 DAG 的框架被划分为第二代计算引擎。如 Tez 以及更上层的Oozie。这里我们不去细究各种 DAG 实现之间的区别，不过对于当时的 Tez 和 Oozie 来说，大多还是批处理的任务。接下来就是以 Spark 为代表的第三代的计算引擎。第三代计算引擎的特点主要是 Job 内部的 DAG 支持（不跨越 Job），以及实时计算。
    这里所谓的有向无环图，并不是真正意义的图形，而是由 Spark 程序直接映射成的数据流的高级抽象模型。简单理解就是将整个程序计算的执行过程用图形表示出来,这样更直观，更便于理解，可以用于表示程序的拓扑结构。
    DAG（Directed Acyclic Graph）有向无环图是由点和线组成的拓扑图形，该图形具有方向，不会闭环。

    4.4 提交流程

    所谓的提交流程，其实就是我们开发人员根据需求写的应用程序通过 Spark 客户端提交给 Spark 运行环境执行计算的流程。在不同的部署环境中，这个提交过程基本相同，但是又有细微的区别，我们这里不进行详细的比较，但是因为国内工作中，将 Spark 引用部署到Yarn 环境中会更多一些，所以本课程中的提交流程是基于 Yarn 环境的。

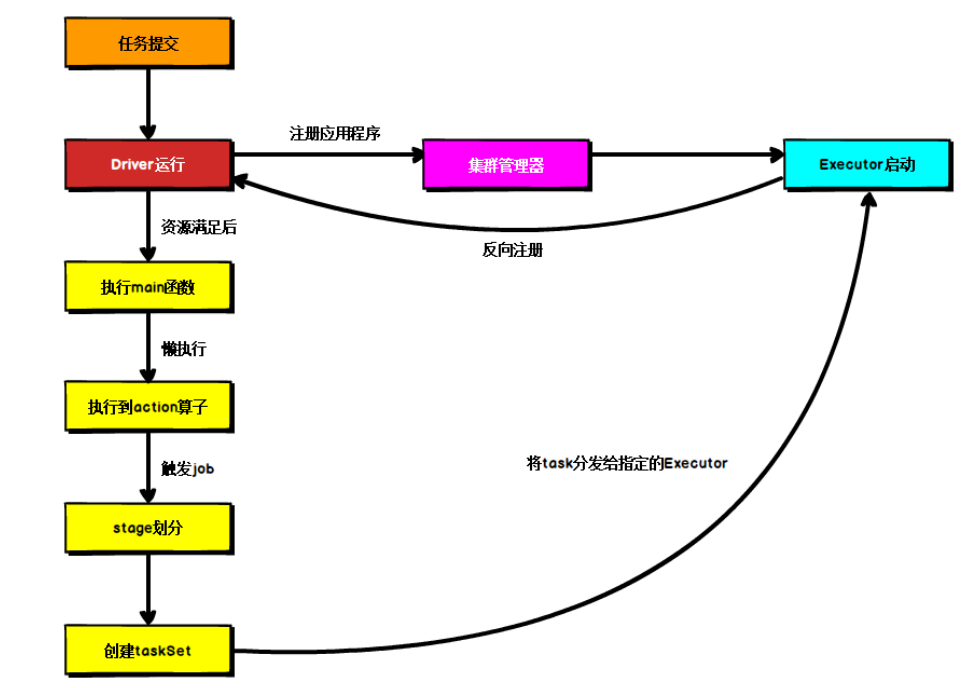

    上图为 Spark 通用运行流程图，体现了基本的 Spark 应用程序在部署中的基本提交流程。
    这个流程是按照如下的核心步骤进行工作的：
  1. 任务提交后，都会先启动 Driver 程序；
  2. 随后 Driver 向集群管理器注册应用程序；
  3. 之后集群管理器根据此任务的配置文件分配 Executor 并启动；
  4. Driver 开始执行 main 函数，Spark 查询为懒执行，当执行到 Action 算子时开始反向推算，根据宽依赖进行 Stage 的划分，随后每一个 Stage 对应一个 Taskset，Taskset 中有多个 Task，查找可用资源 Executor 进行调度；
  5. 根据本地化原则，Task 会被分发到指定的 Executor 去执行，在任务执行的过程中，Executor 也会不断与 Driver 进行通信，报告任务运行情况。

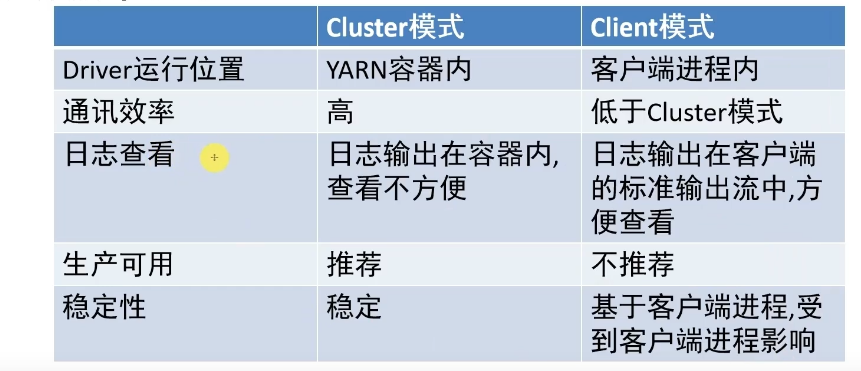

Spark 应用程序提交到 Yarn 环境中执行的时候，一般会有两种部署执行的方式：Client 和 Cluster。两种模式主要区别在于：Driver 程序的运行节点位置。

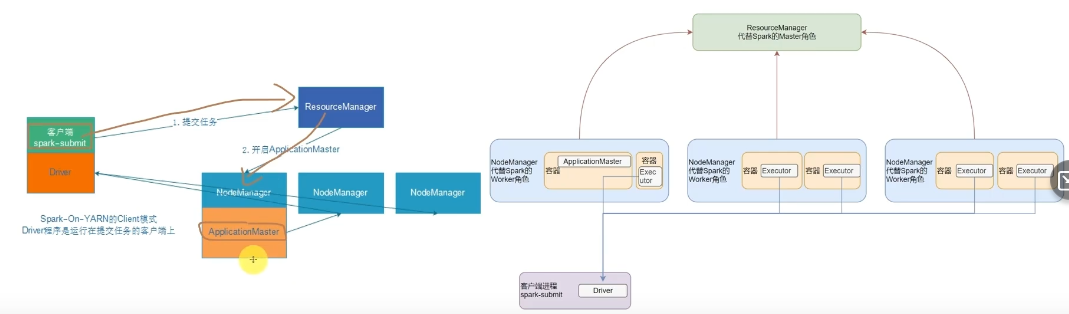

4.4.1 Yarn Client 模式

Client 模式将用于监控和调度的 Driver 模块在客户端执行，而不是在 Yarn 中，所以一般用于测试。

  • ➢ Driver 在任务提交的本地机器上运行
  • ➢ Driver 启动后会和 ResourceManager 通讯申请启动 ApplicationMaster
  • ➢ ResourceManager 分配 container，在合适的 NodeManager 上启动 ApplicationMaster，负责向 ResourceManager 申请 Executor 内存
  • ➢ ResourceManager 接到 ApplicationMaster 的资源申请后会分配 container，然后ApplicationMaster 在资源分配指定的 NodeManager 上启动 Executor 进程
  • ➢ Executor 进程启动后会向 Driver 反向注册，Executor 全部注册完成后 Driver 开始执行main 函数
  • ➢ 之后执行到 Action 算子时，触发一个 Job，并根据宽依赖开始划分 stage，每个 stage 生成对应的 TaskSet，之后将 task 分发到各个 Executor 上执行。


4.2.2 Yarn Cluster 模式

Cluster 模式将用于监控和调度的 Driver 模块启动在 Yarn 集群资源中执行。一般应用于实际生产环境。

  • ➢ 在 YARN Cluster 模式下，任务提交后会和 ResourceManager 通讯申请启动ApplicationMaster，
  • ➢ 随后 ResourceManager 分配 container，在合适的 NodeManager 上启动 ApplicationMaster，此时的 ApplicationMaster 就是 Driver。
  • ➢ Driver 启动后向 ResourceManager 申请 Executor 内存，ResourceManager 接到 ApplicationMaster 的资源申请后会分配 container，然后在合适的 NodeManager上启动 Executor进程
  • ➢ Executor 进程启动后会向 Driver 反向注册，Executor 全部注册完成后Driver开始执行main函数，
  • ➢ 之后执行到 Action 算子时，触发一个 Job，并根据宽依赖开始划分 stage，每个 stage 生成对应的 TaskSet，之后将 task 分发到各个 Executor 上执行。

图片.png缺点：日志在容器内部
YARN 模式运行机制
1. YARN Cluster 模式

  1. 执行脚本提交任务，实际是启动一个 SparkSubmit 的 JVM 进程；
  2. SparkSubmit 类中的 main 方法反射调用 YarnClusterApplication 的 main 方法；
  3. YarnClusterApplication 创建 Yarn 客户端，然后向 Yarn 服务器发送执行指令：bin/java ApplicationMaster；
  4. Yarn 框架收到指令后会在指定的 NM 中启动 ApplicationMaster；
  5. ApplicationMaster 启动 Driver 线程，执行用户的作业；
  6. AM 向 RM 注册，申请资源；
  7. 获取资源后 AM 向 NM 发送指令：bin/java YarnCoarseGrainedExecutorBackend；
  8. CoarseGrainedExecutorBackend 进程会接收消息，跟 Driver 通信，注册已经启动的Executor；然后启动计算对象 Executor 等待接收任务
  9. Driver 线程继续执行完成作业的调度和任务的执行。
  10. Driver 分配任务并监控任务的执行。

注意：SparkSubmit、ApplicationMaster 和 CoarseGrainedExecutorBackend 是独立的进程；Driver
是独立的线程；Executor 和 YarnClusterApplication 是对象。
2. YARN Client 模式

  1. 执行脚本提交任务，实际是启动一个 SparkSubmit 的 JVM 进程；
  2. SparkSubmit 类中的 main 方法反射调用用户代码的 main 方法；
  3. 启动 Driver 线程，执行用户的作业，并创建 ScheduleBackend；
  4. YarnClientSchedulerBackend 向 RM 发送指令：bin/java ExecutorLauncher；
  5. Yarn 框架收到指令后会在指定的 NM 中启动 ExecutorLauncher（实际上还是调用
  6. AM 向 RM 注册，申请资源；
  7. 获取资源后 AM 向 NM 发送指令：bin/java CoarseGrainedExecutorBackend；
  8. CoarseGrainedExecutorBackend 进程会接收消息，跟 Driver 通信，注册已经启动的Executor；然后启动计算对象 Executor 等待接收任务
  9. Driver 分配任务并监控任务的执行。

注意：SparkSubmit、ApplicationMaster 和 YarnCoarseGrainedExecutorBackend 是独立的进
程；Executor 和 Driver 是对象。

Standalone 模式运行机制
Standalone 集群有 2 个重要组成部分，分别是：

  1. Master(RM)：是一个进程，主要负责资源的调度和分配，并进行集群的监控等职责；
  2. Worker(NM)：是一个进程，一个 Worker 运行在集群中的一台服务器上，主要负责两个职责，一个是用自己的内存存储 RDD 的某个或某些 partition；另一个是启动其他进程和线程（Executor），对 RDD 上的 partition 进行并行的处理和计算。

1. Standalone Cluster 模式
图片.png在 Standalone Cluster 模式下，任务提交后，Master 会找到一个 Worker 启动 Driver。Driver 启动后向 Master 注册应用程序，Master 根据 submit 脚本的资源需求找到内部资源至少可以启动一个 Executor 的所有 Worker，然后在这些 Worker 之间分配 Executor，Worker 上的 Executor 启动后会向 Driver 反向注册，所有的 Executor 注册完成后，Driver 开始执行 main 函数，之后执行到 Action 算子时，开始划分 Stage，每个 Stage 生成对应的 taskSet，之后将Task 分发到各个 Executor 上执行。

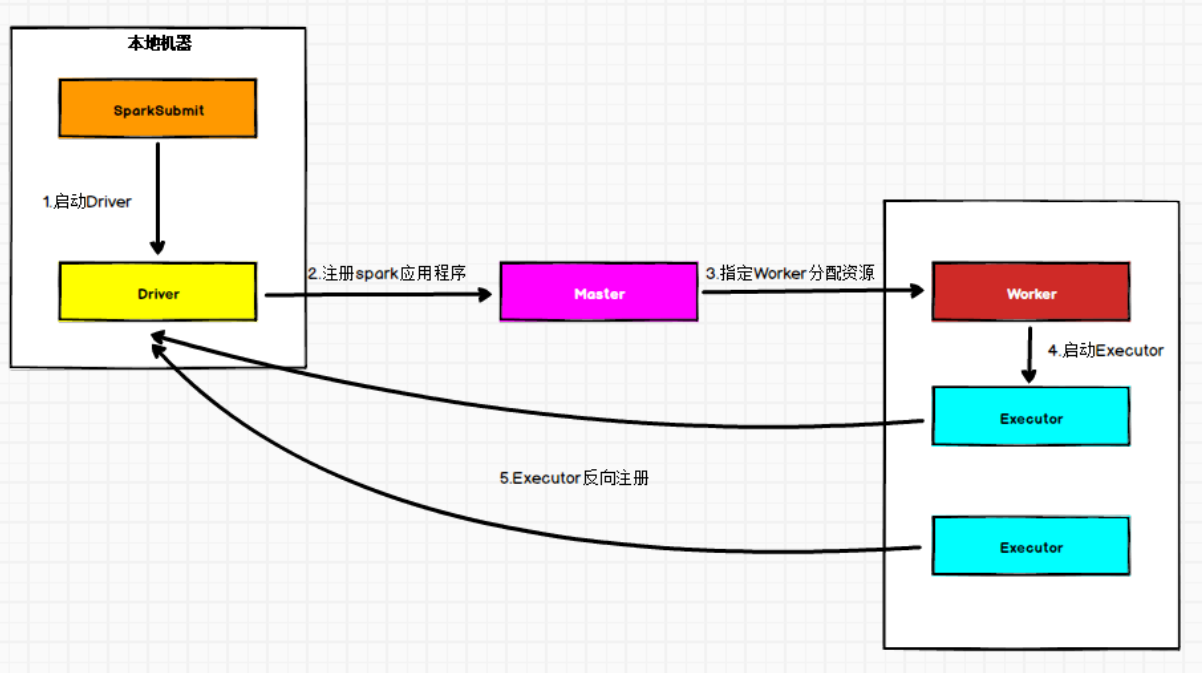

2. Standalone Client 模式
在 Standalone Client 模式下，Driver 在任务提交的本地机器上运行。Driver 启动后向Master 注册应用程序，Master 根据 submit 脚本的资源需求找到内部资源至少可以启动一个Executor 的所有 Worker，然后在这些 Worker 之间分配 Executor，Worker 上的 Executor 启动后会向 Driver 反向注册，所有的 Executor 注册完成后，Driver 开始执行 main 函数，之后执行到 Action 算子时，开始划分 Stage，每个 Stage 生成对应的 TaskSet，之后将 Task 分发到各个 Executor 上执行。
