InnoDB将数据划分为若干个页，以页作为磁盘和内存之间交互的基本单位，InnoDB中页的大小一般为 16 KB。也就是在一般情况下，一次最少从磁盘中读取16KB的内容到内存中，一次最少把内存中的16KB内容刷新到磁盘中。当内存与磁盘数据不一致叫做脏页

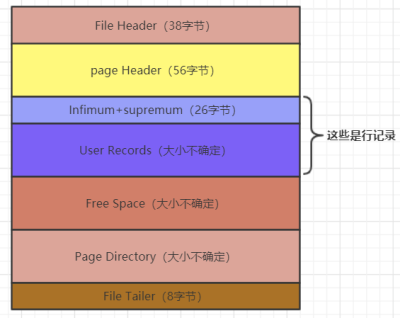

名称	中文名	占用空间（字节）	描述
File Header	文件头部	38	页的一些通用信息
Page Header	页面头部	56	数据页专有的一些信息
Infimum + Supremum	最小记录和最大记录	26	两个虚拟的行记录
User Records	用户记录	不确定	实际存储的行记录内容
Free Space	空闲空间	不确定	页中尚未使用的空间
Page Directory	页面目录	不确定	页中的某些记录的相对位置
File Trailer	文件尾部	8	校验页是否完整

记录在磁盘上的存放方式也被称为行格式或者记录格式。设计InnoDB存储引擎的到现在为止设计了4种不同类型的行格式，分别是Compact、Redundant、Dynamic和Compressed行格式，随着时间的推移，他们可能会设计出更多的行格式，但是不管怎么变，在原理上大体都是相同的。

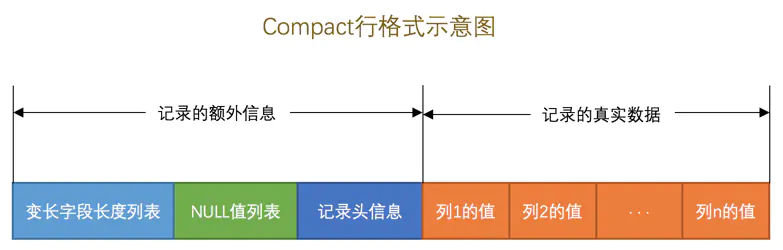

数据结构 - 图3

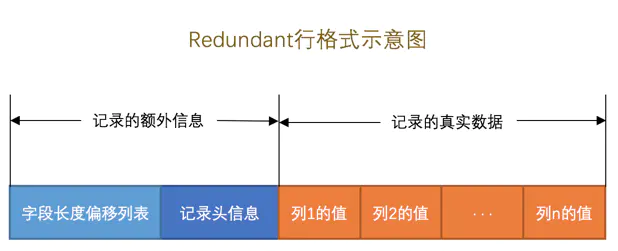

数据结构 - 图4

这两种行格式类似于COMPACT行格式，只不过在处理行溢出数据时有点儿分歧，它们不会在记录的真实数据处存储字符串的前768个字节，而是把所有的字节都存储到其他页面中，只在记录的真实数据处存储其他页面的地址。
另外，Compressed行格式会采用压缩算法对页面进行压缩。

一个页一般是16KB，当记录中的数据太多，当前页放不下的时候，会把多余的数据存储到其他页中，这种现象称为行溢出，一个数据页至少会保证有两条数据，如果一行数据就超过页大小数据会被截取放到其他数据页
