1 Java内存区域与内存溢出异常

1.1 运行时数据区域

根据《Java虚拟机规范》的规定，Java虚拟机所管理的内存将会包括以下几个运行时数据区域，如下图所示：

1.1.1 程序计数器

程序计数器（Program Counter Register）是一块较小的内存空间，可以看作是当前线程所执行的字节码的行号指示器，字节码解释器通过改变这个计数器的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器。为了线程切换后能恢复到正确的执行位置，每条线程都需要有一个独立的程序计数器，这类内存区域为“线程私有”的内存。如果线程正在执行一个Java方法，计数器记录的是正在执行的字节码指令的地址；如果正在执行的是本地（Native）方法，计数器的值为空。

1.1.2 Java虚拟机栈

Java虚拟机栈（Java Virtual Machine Stack Machine）也是线程私有的，它的生命周期与线程相同。每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态连接、方法出口等信息。“栈”通常就是指这里讲的虚拟机栈，或者更多的情况下只是指虚拟机栈中局部变量表部分。局部变量表存放了编译期可知的各种Java虚拟机基本数据类型（boolean、byte、char、short、int、float、long、double）、对象引用、和returnAddress类型。这些数据类型在局部变量表中的存储空间以局部变量槽（Slot）来表示，其中64位长度的long和double类型的数据会占用两个变量槽，其余的数据类型只占用一个。局部变量表所需的内存空间在编译期间完成分配，当进入一个方法时，这个方法需要在栈帧中分配多大的局部变量空间是完全确定的，在方法运行期间不会改变局部变量表的大小。
如果线程请求的栈深度大于虚拟机所允许的深度，将抛出StackOverflowError异常；如果Java虚拟机栈容量可以动态扩展，当栈扩展时无法申请到足够的内存会抛出OutOfMemoryError异常。

1.1.3 本地方法栈

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机栈为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则是为虚拟机使用到的本地（Native）方法服务。与虚拟机栈一样，本地方法栈也会在栈深度溢出或者栈扩展失败时分别抛出StackOverflowError和OutOfMemoryError异常。

1.1.4 Java堆

Java堆（Java Heap）是虚拟机所管理的内存中最大的一块。Java堆是被所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，Java世界里“几乎”所有的对象实例都在这里分配内存。Java堆是垃圾收集器管理的内存区域，因此一些资料中它也被称作“GC堆”（Garbage Collected Heap）
根据《Java虚拟机规范》的规定，Java堆可以处于物理上不连续的内存空间中，但在逻辑上它应该被视为连续的，这点就像我们用磁盘空间去存储文件一样，并不要求每个文件都连续存放。Java堆既可以被实现成固定大小的，也可以是可扩展的，不过当前主流的Java虚拟机都是按照可扩展来实现的（通过参数-Xmx和-Xms设定）。如果在Java堆中没有内存完成实例分配，并且堆也无法再扩展时，Java虚拟机将会抛出OutOfMemoryError异常。

1.1.5 方法区

方法区（Method Area）与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。除了和Java堆一样不需要连续的内存和可以选择固定大小或者可扩展外，甚至还可以选择不实现垃圾收集。

1.1.6 运行时常量池

运行时常量池（Runtime Constant Pool）是方法区的一部分。Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有一项信息是常量池表（Constant Pool Table），用于存放编译期生成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。运行时常量池相对于Class文件常量池的另外一个重要特征是具备动态性，Java语言并不要求常量一定只有编译期才能产生，也就是说，并非预置入Class文件中常量池的内容才能进入方法区运行时常量池，运行期间也可以将新的常量放入池中。
方法区的主要职责是用于存放类型的相关信息，如类名、访问修饰符、常量池、字段描述、方法描述等。当前的很多主流框架，如Spring、Hibernate对类进行增强时，都会使用到CGLib这类字节码技术，当增强的类越多，就需要越大的方法区以保证动态生成的新类型可以载入内存。方法区溢出也是一种常见的内存溢出异常，一个类如果要被垃圾收集器回收，要达成的条件是比较苛刻的。在经常运行时生成大量动态类的应用场景里，就应该特别关注这些类的回收状况。这类场景除了之前提到的程序使用了CGLib字节码增强和动态语言外，常见的还有：大量JSP或动态产生JSP文件的应用（JSP第一次运行时需要编译为Java类）、基于OSGi的应用（即使是同一个类文件，被不同的加载器加载也会视为不同的类）等。在JDK 8以后，永久代便完全退出了历史舞台，元空间作为其替代者登场。在默认设置下，前面列举的那些正常的动态创建新类型的测试用例已经很难再迫使虚拟机产生方法区的溢出异常了。

1.1.7 直接内存

直接内存（Direct Memory）并不是虚拟机运行时数据区的一部分，也不是《Java虚拟机规范》中定义的内存区域。这部分内存也被频繁地使用，而且也可能导致OutOfMemoryError异常出现。在JDK 1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区（Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的DirectByteBuffer对象作为这块内存的引用进行操作。

1.2 HotSpot虚拟机对象

1.2.1 对象的创建

1. 当Java虚拟机遇到一条字节码new指令时，首先将去检查这个指令的参数是否能在常量池中定位到一个类的符号引用，并且检查这个符号引用代表的类是否已被加载、解析和初始化过。如果没有，那必须先执行相应的类加载过程。
2. 接下来虚拟机将为新生对象分配内存：假设Java堆中内存是绝对规整的，所有被使用过的内存都被放在一边，空闲的内存被放在另一边，中间放着一个指针作为分界点的指示器，移动指针位置就等于分配空间，，这种分配方式称为“指针碰撞”（Bump The Pointer）。但如果Java堆中的内存并不是规整的，已被使用的内存和空闲的内存相互交错在一起，那就没有办法简单地进行指针碰撞了，虚拟机就必须维护一个列表，记录上哪些内存块是可用的，在分配的时候从列表中找到一块足够大的空间划分给对象实例，并更新列表上的记录，这种分配方式称为“空闲列表”（Free List）。选择哪种分配方式由Java堆是否规整决定，而Java堆是否规整又由所采用的垃圾收集器是否带有空间压缩整理（Compact）的能力决定。即使仅仅修改一个指针所指向的位置，在并发情况下也并不是线程安全的。解决这个问题有两种可选方案：一种是对分配内存空间的动作进行同步处理——实际上虚拟机是采用CAS配上失败重试的方式保证更新操作的原子性；另外一种是把内存分配的动作按照线程划分在不同的空间之中进行，即每个线程在Java堆中预先分配一小块内存，称为本地线程分配缓冲（Thread Local Allocation Buffer，TLAB），哪个线程要分配内存，就在哪个线程的本地缓冲区中分配，只有本地缓冲区用完了，分配新的缓存区时才需要同步锁定。
3. 内存分配完成之后，虚拟机必须将分配到的内存空间（但不包括对象头）都初始化为零值，接下来，Java虚拟机还要对对象进行必要的设置，这些信息存放在对象的对象头（Object Header）之中。

4. 在上面工作都完成之后，从虚拟机的视角来看，一个新的对象已经产生了，但是从Java程序的视角看来，对象创建才刚刚开始——构造函数，一般来说（由字节码流中new指令后面是否跟随invokespecial指令所决定，Java编译器会在遇到new关键字的地方同时生成这两条字节码指令，但如果直接通过其他方式产生的则不一定如此），new指令之后会接着执行()方法，按照程序员的意愿对对象进行初始化，这样一个真正可用的对象才算完全被构造出来。

   1.2.2 对象的内存布局

   在HotSpot虚拟机里，对象在堆内存中的存储布局可以划分为三个部分：对象头（Header）、实例数据（Instance Data）和对齐填充（Padding）。

5. HotSpot虚拟机对象的对象头部分包括两类信息。

   1. 第一类是用于存储对象自身的运行时数据，如哈希码（HashCode）、GC分代年龄、锁状态标志、线程持有的锁、偏向线程ID、偏向时间戳等，这部分数据的长度在32位和64位的虚拟机（未开启压缩指针）中分别为32个比特和64个比特，官方称它为“Mark Word”。Mark Word被设计成一个有着动态定义的数据结构，如下表。 | 存储内容 | 标志位 | 状态 | | —- | —- | —- | | 对象哈希码、对象储储分代年龄 | 01 | 未锁定 | | 指向锁记录的指针 | 00 | 轻量级锁定 | | 指向重量级锁的指针 | 10 | 膨胀（重量级锁定） | | 空，不需要记录信息 | 11 | GC标记 | | 偏向线程ID、偏向时间戳、对象分代年龄 | 01 | 可偏向 |

   2. 对象头的另外一部分是类型指针，即对象指向它的类型元数据的指针，Java虚拟机通过这个指针来确定该对象是哪个类的实例。

6. 实例数据部分是对象真正存储的有效信息，即我们在程序代码里面所定义的各种类型的字段内容，无论是从父类继承下来的，还是在子类中定义的字段都必须记录起来。这部分的存储顺序会受到虚拟机分配策略参数（-XX：FieldsAllocationStyle参数）和字段在Java源码中定义顺序的影响。HotSpot虚拟机默认的分配顺序为longs/doubles、ints、shorts/chars、bytes/booleans、oops（Ordinary Object Pointers，OOPs），从以上默认的分配策略中可以看到，相同宽度的字段总是被分配到一起存放，在满足这个前提条件的情况下，在父类中定义的变量会出现在子类之前。如果HotSpot虚拟机的+XX：CompactFields参数值为true（默认就为true），那子类之中较窄的变量也允许插入父类变量的空隙之中，以节省出一点点空间。

7. 对象的第三部分是对齐填充，这并不是必然存在的，也没有特别的含义，它仅仅起着占位符的作用。由于HotSpot虚拟机的自动内存管理系统要求对象起始地址必须是8字节的整数倍，换句话说就是任何对象的大小都必须是8字节的整数倍。对象头部分已经被精心设计成正好是8字节的倍数（1倍或者2倍），因此，如果对象实例数据部分没有对齐的话，就需要通过对齐填充来补全。

   1.2.3 对象的访问定位

   主流的访问方式主要有使用句柄和直接指针两种：

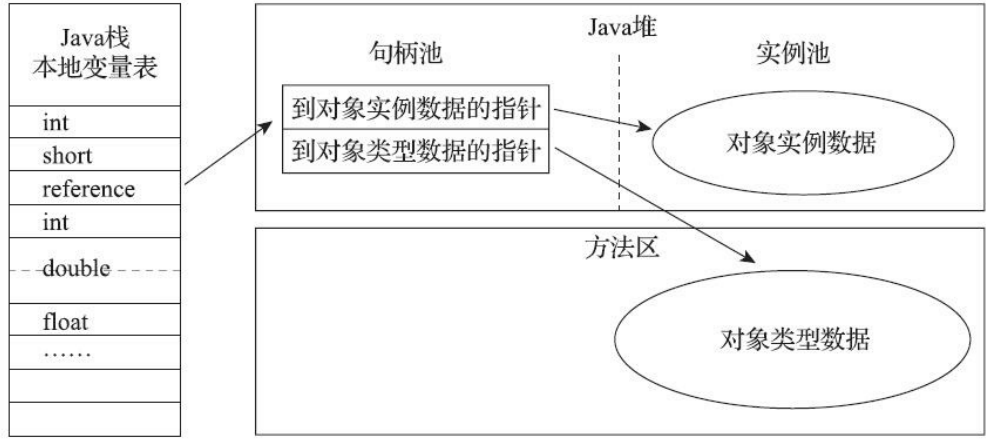

8. 如果使用句柄访问的话，·如果使用句柄访问的话，Java堆中将可能会划分出一块内存来作为句柄池，reference中存储的就是对象的句柄地址，而句柄中包含了对象实例数据与类型数据各自具体的地址信息，其结构如图。

1. 如果使用直接指针访问的话，Java堆中对象的内存布局就必须考虑如何放置访问类型数据的相关信息，reference中存储的直接就是对象地址，如果只是访问对象本身的话，就不需要多一次间接访问的开销，如图所示。

使用句柄来访问的最大好处就是reference中存储的是稳定句柄地址，在对象被移动（垃圾收集时移动对象是非常普遍的行为）时只会改变句柄中的实例数据指针，而reference本身不需要被修改。使用直接指针来访问最大的好处就是速度更快，它节省了一次指针定位的时间开销，由于对象访问在Java中非常频繁，因此这类开销积少成多也是一项极为可观的执行成本。
