执行引擎是Java虚拟机核心的组成部分之一。“虚拟机”是一个相对于“物理机”的概念，这两种机器都有代码执行能力，其区别是物理机的执行引擎是直接建立在处理器、缓存、指令集和操作系统层面上的，而虚拟机的执行引擎则是由软件自行实现的，因此可以不受物理条件制约地定制指令集与执行引擎的结构体系，能够执行那些不被硬件直接支持的指令集格式。
5.1 运行时栈帧结构
Java虚拟机以方法作为最基本的执行单元，“栈帧”（Stack Frame）则是用于支持虚拟机进行方法调用和方法执行背后的数据结构，它也是虚拟机运行时数据区中的虚拟机栈（Virtual Machine Stack）的栈元素。栈帧存储了方法的局部变量表、操作数栈、动态连接和方法返回地址等信息。
在编译Java程序源码的时候，栈帧中需要多大的局部变量表，需要多深的操作数栈就已经被分析计算出来，并且写入到方法表的Code属性之中。换言之，一个栈帧需要分配多少内存，并不会受到程序运行期变量数据的影响，而仅仅取决于程序源码和具体的虚拟机实现的栈内存布局形式。
一个线程中的方法调用链可能会很长，以Java程序的角度来看，同一时刻、同一条线程里面，在调用堆栈的所有方法都同时处于执行状态。而对于执行引擎来讲，在活动线程中，只有位于栈顶的方法才是在运行的，只有位于栈顶的栈帧才是生效的，其被称为“当前栈帧”（Current Stack Frame），与这个栈帧所关联的方法被称为“当前方法”（Current Method）。执行引擎所运行的所有字节码指令都只针对当前栈帧进行操作，在概念模型上，典型的栈帧结构如图：
5.1.1 局部变量表
局部变量表（Local Variables Table）是一组变量值的存储空间，用于存放方法参数和方法内部定义的局部变量。在Java程序被编译为Class文件时，就在方法的Code属性的max_locals数据项中确定了该方法所需分配的局部变量表的最大容量。局部变量表的容量以变量槽（Variable Slot）为最小单位，《Java虚拟机规范》中并没有明确指出一个变量槽应占用的内存空间大小，只是很有导向性地说到每个变量槽都应该能存放一个boolean、 byte、char、short、int、float、reference或returnAddress类型的数据，这8种数据类型，都可以使用32位或更小的物理内存来存储。对于64位的数据类型，Java虚拟机会以高位对齐的方式为其分配两个连续的变量槽空间。
由于局部变量表是建立在线程堆栈中的，属于线程私有的数据，无论读写两个连续的变量槽是否为原子操作，都不会引起数据竞争和线程安全问题。
当一个方法被调用时，Java虚拟机会使用局部变量表来完成参数值到参数变量列表的传递过程，即实参到形参的传递。如果执行的是实例方法（没有被static修饰的方法），那局部变量表中第0位索引的变量槽默认是用于传递方法所属对象实例的引用，在方法中可以通过关键字“this”来访问到这个隐含的参数。其余参数则按照参数表顺序排列，占用从1开始的局部变量槽，参数表分配完毕后，再根据方法体内部定义的变量顺序和作用域分配其余的变量槽。
为了尽可能节省栈帧耗用的内存空间，局部变量表中的变量槽是可以重用的，方法体中定义的变量，其作用域并不一定会覆盖整个方法体，如果当前字节码PC计数器的值已经超出了某个变量的作用域，那这个变量对应的变量槽就可以交给其他变量来重用。
5.1.2 操作数栈
操作数栈（Operand Stack）也常被称为操作栈，它是一个后入先出（Last In First Out，LIFO）栈。同局部变量表一样，操作数栈的最大深度也在编译的时候被写入到Code属性的max_stacks数据项之中。
当一个方法刚刚开始执行的时候，这个方法的操作数栈是空的，在方法的执行过程中，会有各种字节码指令往操作数栈中写入和提取内容，也就是出栈和入栈操作。

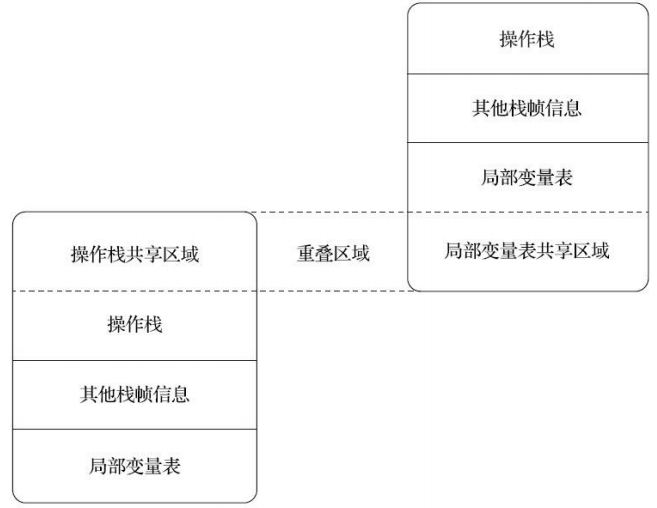

在概念模型中，两个不同栈帧作为不同方法的虚拟机栈的元素，是完全相互独立的。但是在大多虚拟机的实现里都会进行一些优化处理，令两个栈帧出现一部分重叠。让下面栈帧的部分操作数栈与上面栈帧的部分局部变量表重叠在一起，这样做不仅节约了一些空间，更重要的是在进行方法调用时就可以直接共用一部分数据，无须进行额外的参数复制传递了。
5.1.3 动态连接
每个栈帧都包含一个指向运行时常量池中该栈帧所属方法的引用，持有这个引用是为了支持方法调用过程中的动态连接（Dynamic Linking）。Class文件的常量池中存有大量的符号引用，字节码中的方法调用指令就以常量池里指向方法的符号引用作为参数。这些符号引用一部分会在类加载阶段或者第一次使用的时候就被转化为直接引用，这种转化被称为静态解析。另外一部分将在每一次运行期间都转化为直接引用，这部分就称为动态连接。
5.1.4 方法返回地址
当一个方法开始执行后，只有两种方式退出这个方法。第一种方式是执行引擎遇到任意一个方法返回的字节码指令，这时候可能会有返回值传递给上层的方法调用者，这种退出方法的方式称为“正常调用完成”（Normal Method Invocation Completion）。
另外一种退出方式是在方法执行的过程中遇到了异常，并且这个异常没有在方法体内得到妥善处理。这种退出方法的方式称为“异常调用完成（Abrupt Method Invocation Completion）”。
无论采用何种退出方式，在方法退出之后，都必须返回到最初方法被调用时的位置，程序才能继续执行，方法返回时可能需要在栈帧中保存一些信息，用来帮助恢复它的上层主调方法的执行状态。一般来说，方法正常退出时，主调方法的PC计数器的值就可以作为返回地址，栈帧中很可能会保存这个计数器值。而方法异常退出时，返回地址是要通过异常处理器表来确定的，栈帧中就一般不会保存这部分信息。方法退出的过程实际上等同于把当前栈帧出栈，因此退出时可能执行的操作有：恢复上层方法的局部变量表和操作数栈……
5.2 方法调用
方法调用并不等同于方法中的代码被执行，方法调用阶段唯一的任务就是确定被调用方法的版本（重载、重写、多态导致的多个同名方法），暂时还未涉及方法内部的具体运行过程。Class文件的编译过程中不包含传统程序语言编译的连接步骤，一切方法调用在Class文件里面存储的都只是符号引用，而不是方法在实际运行时内存布局中的入口地址（也就是之前说的直接引用）。
5.2.1 解析
所有方法调用的目标方法在Class文件里面都是一个常量池中的符号引用，在类加载的解析阶段，会将其中的一部分符号引用转化为直接引用，这种解析能够成立的前提是：方法在程序真正运行之前就有一个可确定的调用版本，并且这个方法的调用版本在运行期是不可改变的。换句话说，调用目标在程序代码写好、编译器进行编译那一刻就已经确定下来。这类方法的调用被称为解析（Resolution）。在Java语言中符合“编译期可知，运行期不可变”这个要求的方法，主要有静态方法和私有方法两大类，前者与类型直接关联，后者在外部不可被访问，这两种方法各自的特点决定了它们都不可能通过继承或别的方式重写出其他版本，因此它们都适合在类加载阶段进行解析。
解析调用一定是个静态的过程，在编译期间就完全确定，在类加载的解析阶段就会把涉及的符号引用全部转变为明确的直接引用，不必延迟到运行期再去完成。而另一种主要的方法调用形式：分派（Dispatch）调用则要复杂许多，它可能是静态的也可能是动态的，按照分派依据的宗量数可分为单分派和多分派。这两类分派方式两两组合就构成了静态单分派、静态多分派、动态单分派、动态多分派4种分派组合情况。
5.2.2 分派
Java是一门面向对象的程序语言，因为Java具备面向对象的3个基本特征：继承、封装和多态。
静态类型（Static Type）：引用的类型，即基类或者接口，也叫外观类型（Apparent Type）； 实际类型（Actual Type）：对象的实际类型，即子类，也叫运行时类型（Runtime Type）。 静态类型和实际类型在程序中都可能会发生变化，区别是静态类型的变化仅仅在使用时发生，变量本身的静态类型不会被改变，并且最终的静态类型是在编译期可知的；而实际类型变化的结果在运行期才可确定，编译器在编译程序的时候并不知道一个对象的实际类型是什么。
- 静态分派：虚拟机（或者准确地说是编译器）在重载时是通过参数的静态类型而不是实际类型作为判定依据的。由于静态类型在编译期可知，所以在编译阶段，Javac编译器就根据参数的静态类型决定了会使用哪个重载版本。所有依赖静态类型来决定方法执行版本的分派动作，都称为静态分派。静态分派的最典型应用表现就是方法重载。静态分派发生在编译阶段，因此确定静态分派的动作实际上不是由虚拟机来执行的。
- 动态分派：根据《Java虚拟机规范》，invokevirtual指令的运行时解析过程大致分为以下几步：
- 找到操作数栈顶的第一个元素所指向的对象的实际类型，记作C。
- 如果在类型C中找到与常量中的描述符和简单名称都相符的方法，则进行访问权限校验，如果通过则返回这个方法的直接引用，查找过程结束；不通过则返回java.lang.IllegalAccessError异常。
- 否则，按照继承关系从下往上依次对C的各个父类进行第二步的搜索和验证过程。
- 如果始终没有找到合适的方法，则抛出java.lang.AbstractMethodError异常。
invokevirtual指令并不是把常量池中方法的符号引用解析到直接引用上就结束了，还会根据方法接收者的实际类型来选择方法版本，这个过程就是Java语言中方法重写的本质。我们把这种在运行期根据实际类型确定方法执行版本的分派过程称为动态分派。
根据分派基于多少种宗量，可以将分派划分为单分派和多分派两种。单分派是根据一个宗量对目标方法进行选择，多分派则是根据多于一个宗量对目标方法进行选择。Java语言是一门静态多分派、动态单分派的语言，即在编译期选择调用的方法版本，运行时调用实际对象的方法。
动态分派是执行非常频繁的动作，而且动态分派的方法版本选择过程需要运行时在接收者类型的方法元数据中搜索合适的目标方法，因此，Java虚拟机实现基于执行性能的考虑，真正运行时一般不会如此频繁地去反复搜索类型元数据。面对这种情况，一种基础而且常见的优化手段是为类型在方法区中建立一个虚方法表（Virtual Method Table，也称为vtable，与此对应的，在invokeinterface执行时也会用到接口方法表——Interface Method Table，简称itable），使用虚方法表索引来代替元数据查找以提高性能。
虚方法表中存放着各个方法的实际入口地址。如果某个方法在子类中没有被重写，那子类的虚方法表中的地址入口和父类相同方法的地址入口是一致的，都指向父类的实现入口。如果子类中重写了这个方法，子类虚方法表中的地址也会被替换为指向子类实现版本的入口地址。为了程序实现方便，具有相同签名的方法，在父类、子类的虚方法表中都应当具有一样的索引序号，这样当类型变换时，仅需要变更查找的虚方法表，就可以从不同的虚方法表中按索引转换出所需的入口地址。虚方法表一般在类加载的连接阶段进行初始化，准备了类的变量初始值后，虚拟机会把该类的虚方法表也一同初始化完毕。
