数据点的添加方式包括单独添加及导入（excel 形式）添加；添加数据点的信息包括基本属性（根据不同的驱动，添加的基础信息有区别）、数值转换、报警规则和数值仿真（当勾选开启仿真时需配置）；

1. 基础信息

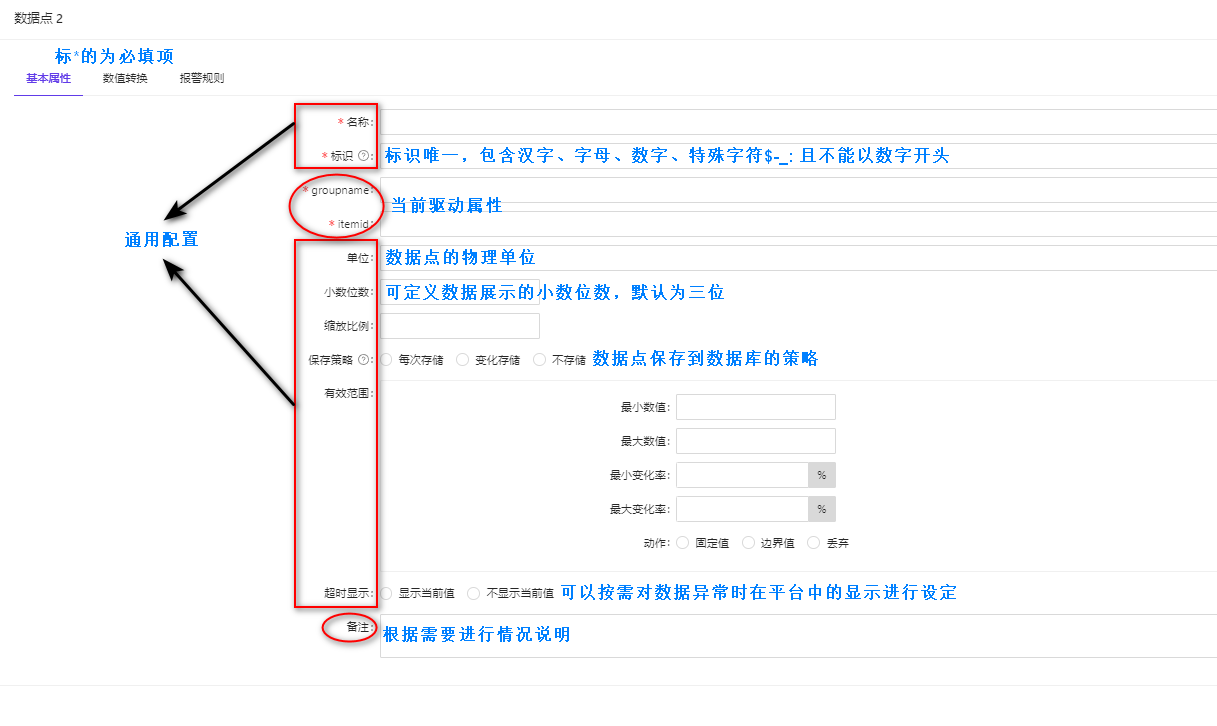

所有驱动通用的数据点的基础信息的配置包括名称、标识、单位、小数位数、缩放比例、保存策略、有效范围、超时显示及备注，标的为必填项，数据点的配置说明显示如图所示：
注：同一模型及其子模型的数据点标识不可以重复；

属性配置说明
标识：数据点标识唯一，包含汉字、字母、数字、特殊字符$-_:且不能以数字开头
缩放比例：对该数据点采集的数据进行放大或缩小
有效范围：指采集数据会正常显示的范围，超出范围或者超出变化率，会根据动作对数据进行处理
*变化率：变化率=（当前数据值-上个数据值）/上个数据值

2. 数据转换

数值转换支持线性映射和数据点映射，最大值、最小值、原始最大值和原始最小值用于设置线性映射。显示映射可添加多个数据点映射，通过设置值与显示值实现数据点的映射。数据转换的配置说明显示如图所示：

2.1 线性映射规则

线性映射能够实现曲线的上下平移，有效的映射是“最小值”大于“原始最小值”且“最大值”大于“原始最大值”或“最小值”小于“原始最小值”且“最大值”小于“原始最大值”，可以实现线性映射，否则为无效映射规则，不能实现线性映射。

2.2 数据点映射规则

数据点映射可添加多个显示映射，如值为 50，显示值为 25，则实际值为 50 时，显示为 25；值为 60，显示值为 26，则实际值为 60 时，显示为 26。

2.3 两种映射规则优先级

线性映射优先级高于数据点映射，如果同时配置线性映射和数据点映射，则线性映射有效时，执行线性映射，线性映射无效时执行数据点映射。

3. 报警规则

属性配置说明
低：当采集到的数据点值低于该值时产生中级报警
低低：当采集到的数据点值低于该值时产生高级报警
高：当采集到的数据点值高于该值时产生中级报警
高高：当采集到的数据点值高于该值时产生高级报警

图 1-10

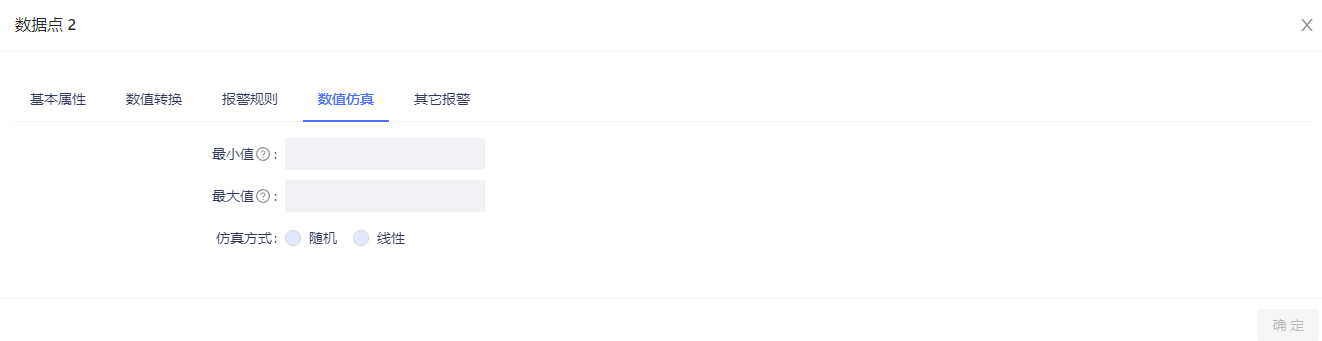

4. 数值仿真

当驱动开启仿真功能后，需配置仿真数值
属性配置说明
最小值、最大值：仿真数值的最小值和最大值，当数值为0时，与不填是一样的效果
仿真方式-随机：即采集数据点的数据值在最小值最大值范围内随机显示
仿真方式-线性：需配置步进值，例如当步进值为2时，取值方式为0、2、4、6…….依次递进
