第八课串口输出控制

一、串口控制LED灯的亮度
在本例中，我们通过串口向Arduino输入一个介于0-255的数字来调整LED灯亮度，需要用到四个串口函数。
1.程序学习
（1） Serial.begin（）
将串行数据传输速率设置为位/秒（波特）。与计算机进行通信时，可以使用这些波特率：300，1200，2400，4800，9600，14400，19200，28800，38400，57600或115200。当然，也可以指定其他波特率。
（2）Serial.available( )
获取从串口读取有效的字节数（字符）。这是已经传输到，并存储在串行接收缓冲区（能够存储64个字节）的数据。
（3） Serial.parseInt( )
查找传入的串行数据流中的下一个有效的整数。
（4） Serial.print（）
print输出参数信息。
println输出参数信息，并回车。
2.电路连接
将红色LED灯模块连接至Arduino的10脚。

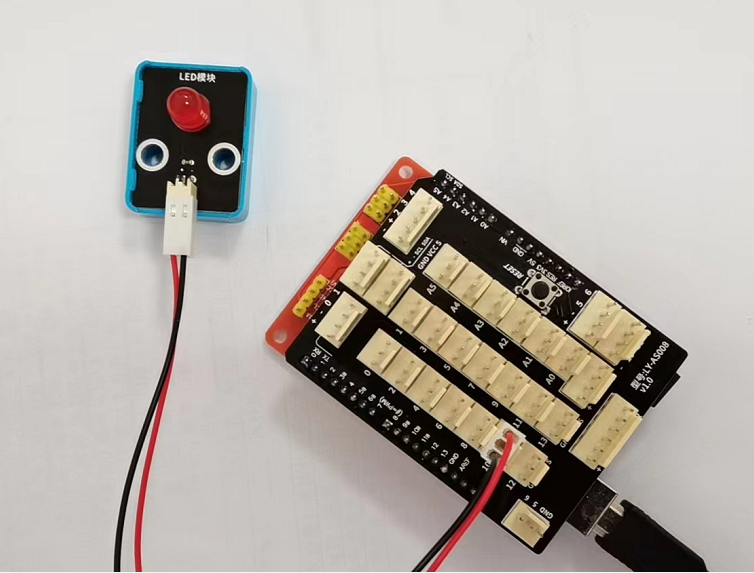

(1)实物图
(2)仿真图

3.编写程序

int LED_PIN = 10;
int ledLevel;
void setup() //初始化程序
{
  Serial.begin(9600);//设置串口通信率
  pinMode(LED_PIN, OUTPUT);//设置LED引脚工作模式
}
void loop()
{
  while (Serial.available())//检测串口是否由数据输入
  {
  ledLevel = Serial.parseInt();//如有,读取该数据
  Serial.print("ledLevel=");//打印字符ledLevel=
  Serial.println(ledLevel);//将该数据打印在串口显示器上,并回车
  }
  analogWrite(LED_PIN, ledLevel);//用该数据控制LED灯的亮度
  }

4.程序调试
串口模拟器的右下角需要改成“没有结束符”,否则parseInt会把结束符解析成0，导致LED灯熄灭。
5.下载程序,观察效果

二、串口输出控制蜂鸣器的音调
在本例中，我们通过串口向Arduino输入一个介于0-255的数字来使蜂鸣器发出不同的音调,每个音调声音持续时间为2s。
1.电路连接
将无源蜂鸣器模块连接至Arduino的10脚。

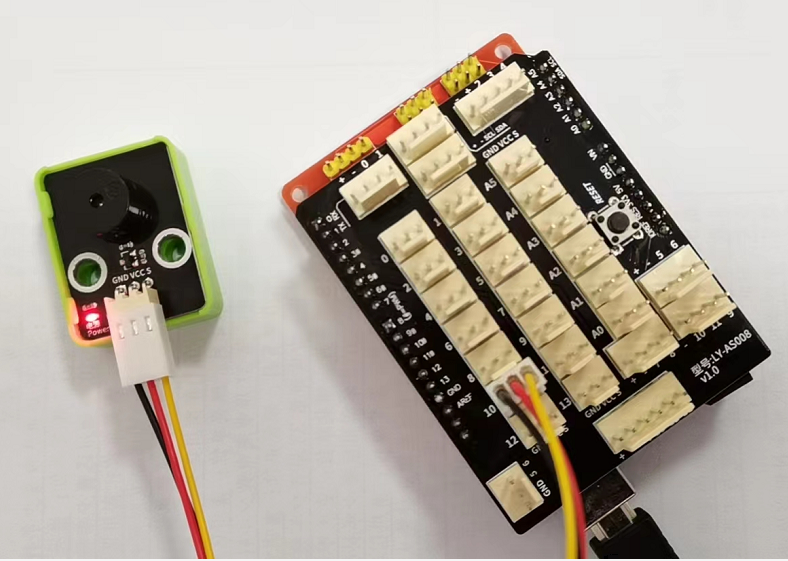

(1)实物图

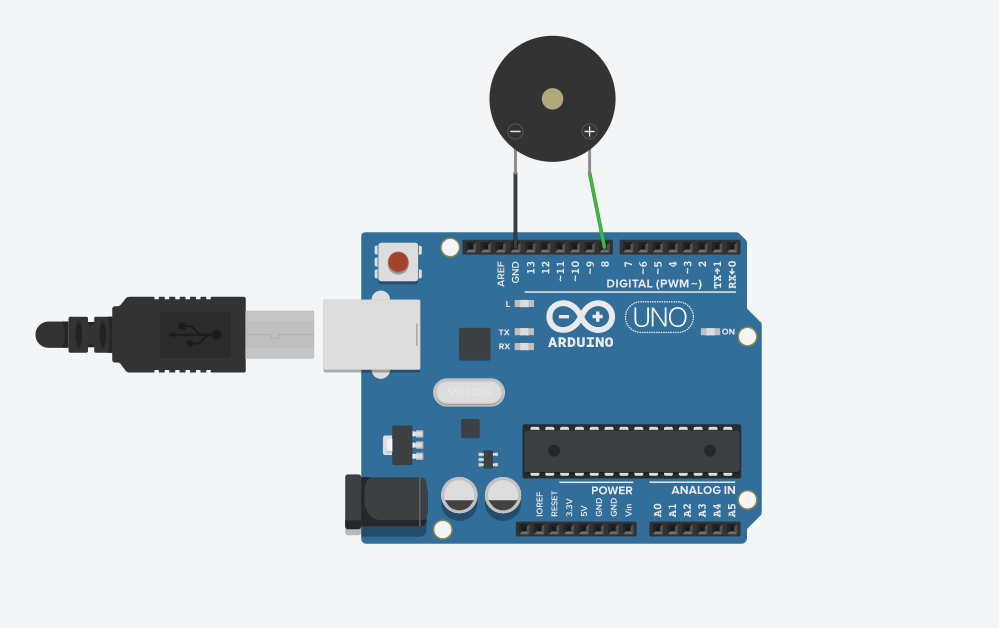

(2)仿真图

2.编写程序

int Buzzer_PIN = 10;
int BuzzerLevel;
void setup() //初始化程序
{
  Serial.begin(9600);//设置串口通信率
  pinMode(Buzzer_PIN, OUTPUT);//设置蜂鸣器引脚工作模式
}
void loop()
{
  while (Serial.available())//检测串口是否由数据输入
  {
  BuzzerLevel = Serial.parseInt();//如有,读取该数据
  Serial.print("BuzzerLevel=");//打印字符BuzzerLevel=
  Serial.println(BuzzerLevel);//将该数据打印在串口显示器上,并回车
  tone(Buzzer_PIN, BuzzerLevel,2000);//用该数据控制Buzzer的声调
  }
  }

3.程序调试

输入对应音调的频率,观察蜂鸣器能否发出对应的声调。

通过仿真程序调试。
