日志系统

redo log 与 binlog 区别

由 binlog 和 redo log 的区别可知： binlog 日志只用于归档，只依靠 binlog 是没有crash-safe能力的。但只有 redo log 也不行，因为 redo log 是 InnoDB 特有的，且日志上的记录落盘后会被覆盖掉。因此需要 binlog 和 redo log 二者同时记录，才能保证当数据库发生宕机重启时，数据不会丢失。

2.1 Redo Log

redo log（重做日志）：凡是修改页面的地方，都需要记录相应的 redo 日志

2.1.1 Redo Log 基本概念

Redo Log 也被称作重做日志，它是在 InnoDB 存储引擎中产生的，用来保证事务的原子性和持久性，它确保 MySQL 事务提交后，事务所涉及的所有操作要么全部执行成功，要么全部执行失败。Redo Log 主要记录的是物理日志，也就是对磁盘上的数据修改操作进行记录。比方说某个事务将系统表空间中的第100号页面中偏移量为1000处的那个字节的值1改成2我们只需要记录一下：

将第0号表空间的100号页面的偏移量为1000处的值更新为2。

Redo Log 往往用来恢复提交后的物理数据页，不过只能恢复到最后一次提交的位置。Redo Log 通常包含两部分：

• 存放在内存中的日志缓冲，称作 Redo Log Buffer，这部日志比较容易丢失；
• 存放在磁盘上的重做日志文件，称作 Redo Log File，这部分日志是持久化到磁盘的，不容易丢失

  2.1.2 Redo Log 基本原理

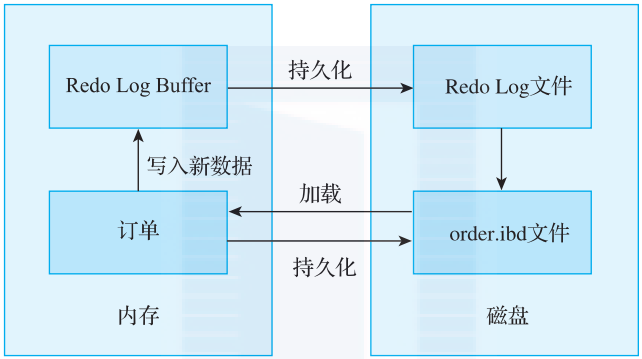

  Redo Log 能够保证事务的原子性和持久性，在 MySQL 发生故障时，尽力避免内存中的脏页数据写入数据表的 ibd 文件。在重后MySQL服务时，可以根据 Redo Log 恢复事务已经提交但是还未写入 ibd 文件中的数据，从而对事务提交的数据进行持久化操作。例如，在商城系统的下单业务中，用户提交订单时，系统会创建一条新的订单记录并保存到订单数据表中.在MySQL内部， Redo Log 的基本原理可以使用图2-1表示。

  从图中可以看出，用户下单后系统创建订单记录， MySQL 在提交事务时，会将数据写入Redo Log Buffer，而Redo Log Buffer 中的数据会根据一定的规则写入 Redo Log 文件，具体规则将下面介绍。当MySQL发生故障重启时，会通过 Redo Log 中的数据对订单表中的数据进行恢复，也就是将 Redo Log 文件中的数据恢复到order.ibd 文件中。系统可以根据需要，查询并加载订单表中的数据（也就是加载 order.ibd 文件中的数据），也可以向订单表写入数据（也就是持久化数据到 order.ibd 文件中）。

  数据页持久化后，是保存在 ibdata1（没有开启innodb_file_per_table时的共享表空间文件）或者 .ibd（开启innodb_file_per_table时）文件中的

2.1.3 Redo Log 存储方式

InnoDB 的 Redo Log 是固定大小的，比如可以配置为一组4个文件，每个文件的大小是1GB，那么总共就可以记录4GB的操作。从头开始写，写到末尾就又回到开头循环写，如下面这个图所示 ib_logfileN。

write pos 是当前记录的位置，一边写一边后移，写到第3号文件末尾后就回到0号文件开头。checkpoint 是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文件。write pos 和 checkpoint之间的是还空着的部分，可以用来记录新的操作。如果 write pos 追上 checkpoint，表示写满了，这时候不能再执行新的更新，得停下来先擦掉一些记录，把 checkpoint 推进一下。

2.1.4 写入 Redo Log

2.1.4.1 Mini-Transaction概念

对底层页面中的一次原子访问的过程称之为一个Mini-Transaction，简称mtr，比如

• 修改一次Max Row ID的值算是一个Mini-Transaction；
• 向某个索引（聚簇或二级）对应的B+树中插入一条记录的过程也算是一个Mini-Transaction；
• 还有其他的一些对页面的访问操作。。。

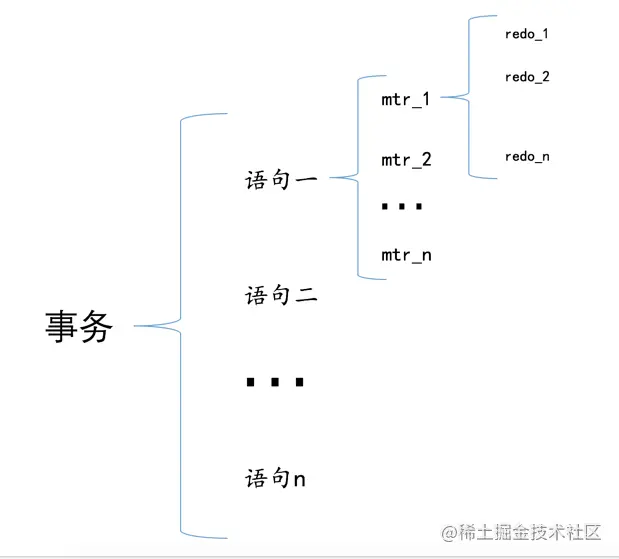

一个所谓的mtr可以包含一组redo日志，在进行崩溃恢复时这一组redo日志作为一个不可分割的整体。一个事务可以包含若干条语句，每一条语句其实是由若干个mtr组成，每一个mtr又可以包含若干条redo日志，画个图表示它们的关系就是这样：

那么如何标识一个mtr中的一组 redo log 呢？此时要分两种情况：

1. 需要保证原子性的操作只生成一条redo日志

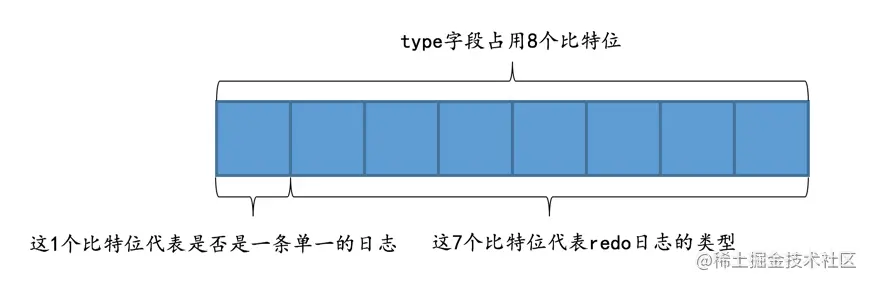

   • 通过在redo日志的 type 字段第一个比特位设置标识，如果type字段的第一个比特位为1，代表该需要保证原子性的操作只产生了单一的一条redo日志，否则表示该需要保证原子性的操作产生了一系列的redo日志。

1. 需要保证原子性的操作会生成多条redo日志

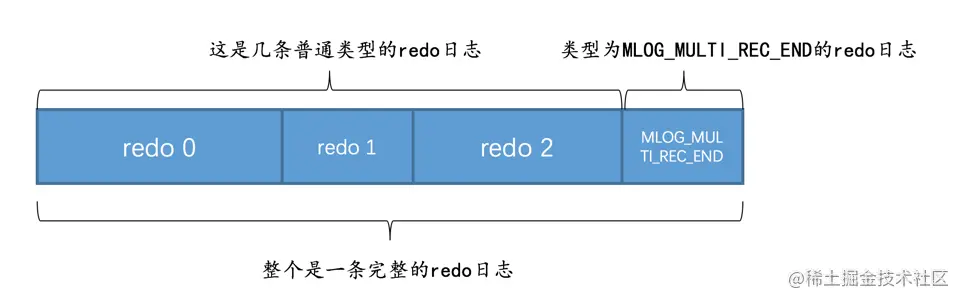

   • 在该组中的最后一条redo日志后边加上一条特殊类型的redo日志，该类型名称为MLOG_MULTI_REC_END，type字段对应的十进制数字为31，该类型的redo日志结构很简单，只有一个type字段：

2.1.4.2 Redo Log 写入 Redo Log Buffer

1. Redo Log block（页）

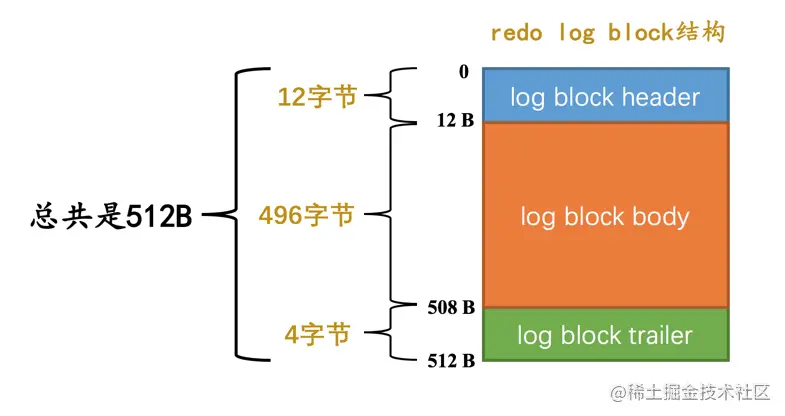

为了更好的进行系统崩溃恢复，InnoDB把通过mtr生成的redo日志都放在了大小为512字节的页中。为了和表空间中的页做区别，这里把用来存储redo日志的页称为block（页和block的意思其实差不多）。一个redo log block的示意图如下：

真正的redo日志都是存储到占用496字节大小的log block body中，图中的log block header和log block trailer存储的是一些管理信息

1. redo日志缓冲区

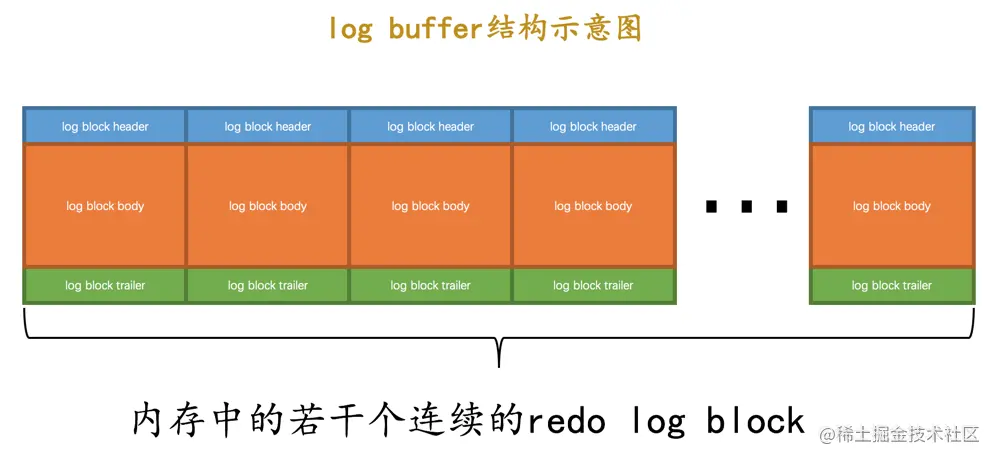

为了解决磁盘速度过慢的问题，写入redo日志时不能直接写到磁盘上，实际上在服务器启动时就向操作系统申请了一大片称之为redo log buffer的连续内存空间，翻译成中文就是redo日志缓冲区，可以简称为log buffer。这片内存空间被划分成若干个连续的redo log block，就像这样：

我们可以通过启动参数innodb_log_buffer_size来指定log buffer的大小，在MySQL 5.7.21这个版本中，该启动参数的默认值为16MB。

2.1.4.3 Redo Log 刷盘规则

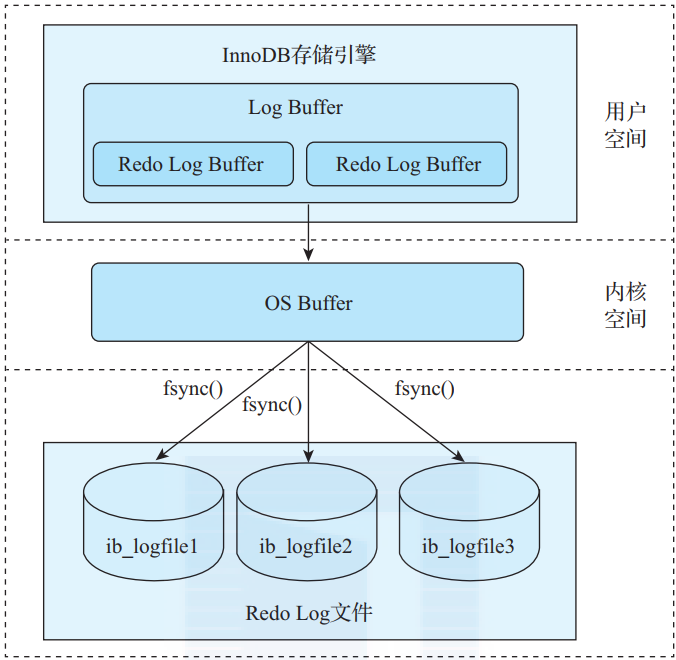

在 MySQL 的 InnoDB 存储引擎中，通过提交事务时强制执行写日志操作机制实现事务的持久化。 InnoDB 存储引擎为了保证在事务提交时，将日志提交到事务日志文件中，默认每次将 Redo Log Buffer 中的日志写入日志文件时，都调用一次操作系统的fsync()操作。因为 MySQL 进程和其占用的内存空间都工作在操作系统的用户空间中，所以 MySQL 的 Log Buffer 也工作在操作系统的用户空间。默认情况下，如果想要将 Log Buffer 中的数据持久化到磁盘的日志文件中，还需要经过操作系统的内核空间缓冲区，也就是 OS Buffer。从 Redo Log Buffer 中将数据持久化到磁盘的日志文件中的大致流程如下图所示：

从图中可以看出， Redo Log 从用户空间的 Log Buffer 写入磁盘的 Redo Log 文件时需要经过内核空间的 OS Buffer。 这是因为在打开日志文件时，没有使用 O_DIRECT 标志位，而 O_DIRECT 标志位可以不经过操作系统内核空间的 OS Buffer，直接向磁盘写数据。在 InnoDB 存储引擎中， Redo Log 具有以下几种刷盘规则。

1. 开启事务，发出提交事务指令后是否刷新日志由变量 innodb_flush_log_at_trx_commit 决定；
2. 每秒刷新一次，刷新日志的频率由变量 innodb_flush_log_at_timeout 的值决定，默认是1s。需要注意的是，刷新日志的频率和是否执行了 commit 操作无关；
3. 当 Log Buffer 中已经使用的内存超过一半时，也会触发刷盘操作；
4. 当事务中存在 checkpoint（检查点）时，在一定程度上代表了刷写到磁盘时日志所处的 LSN 的位置。其中，LSN（ Log Sequence Number）表示日志的逻辑序列号。

接下来，对第1条规则进行简单介绍。
当事务提交时，需要先将事务日志写入 Log Buffer，这些写入 Log Buffer 的日志并不是随着事务的提交立刻写入磁盘的，而是根据一定的规则将 Log Buffer 中的数据刷写到磁盘，从而保证了 Redo Log 文件中数据的持久性。这种刷盘规则可以通过 innodb_flush_log_at_trx_commit 变量控制，它可取的值有0、1和2，默认为1。每个取值代表的刷盘规则如图2-3所示。

• 该变量设置为0，则每次提交事务时，不会将 Log Buffer 中的日志写入 OS Buffer，而是通过一个单独的线程，每秒写入 OS Buffer 并调用fsync()函数写入磁盘的 Redo Log 文件。这种方式不是实时写磁盘的，而是每隔1s写一次日志，如果系统崩溃，可能会丢失1s的数据；
• 如果该变量设置为1，则每次提交事务都会将 Log Buffer 中的日志写入 OS Buffer，并且会调用fsync()函数将日志数据写入磁盘的Redo Log文件中。这种方式虽然在系统崩溃时不会丢失数据，但是性能比较差。如果没有设置 innodb_flush_log_at_trx_commit 变量的值，则默认为1；
• 如果该变量设置为2，则每次提交事务时，都只是将数据写入 OS Buffer，之后每隔1s，通过fsync()函数将 OS Buffer 中的日志数据同步写入磁盘的 Redo Log 文件中；

需要注意的是，在MySQL中，有一个变量 innodb_flush_log_at_timeout 值为1，这个变量表示刷新日志的频率。另外，在 InnoDB 存储引擎中，刷新数据页到磁盘和刷新 Undo Log 页到磁盘就只有一种检查点规则。

2.2 Undo Log

2.2.1 Undo Log 基本概念

Undo Log 在 MySQL 事务中主要起到两方面作用：回滚事务和MVCC机制，是保证事务原子性的主要方式

2.2.2 Undo Log 基本原理

Undo Log 写入磁盘时和Redo Log 一样，默认情况下都需要经过内核空间的OS Buffer。同样，如果在打开日志文件时设置了 O_DIRECT 标志位，就可以不经过操作系统内核空间的OS Buffer，直接向磁盘写入数据。
在 MySQL 启动事务之前，会先对要修改的数据记录存储到 Undo Log 中（先到 Undo Log Buffer 中，然后数据会持久化到磁盘的 Undo Log 文件中），MySQL 的 Undo Log 是要写到一种专门存储 Undo Log 的页面中的。如果一个事务写入的 Undo Log 非常多，需要占用多个 undo 页面，那这些页面会被串联成一个链表，称作 undo页面链表。因为 MySQL 事务执行过程中产生的 undo log 也需要进行持久化操作，所以 undo log 也会产生 redo log。
在 MySQL 提交事务时，并不会立即删除相应的 Undo Log。此时 InnoDB 存储引擎会将当前事务对应的 Undo Log 放入待删除的列表，通过一个后台线程 purge thread 进行删除处理；
当数据库发生故障重启或者事务回滚时， InnoDB 存储引擎会读取 Undo Log 中的数据，将事务还未提交的数据回滚到最初的状态。

2.2.3 Undo Log 存储方式

Undo Log 默认存储到系统（共享）表空间，默认为 ibdata1 文件中。innodb_undo_tablespaces默认值为0，表示不独立设置 undo tablespace，默认记录到 ibdata 中；否则，则在 undo 目录下创建这么多个 undo 文件，例如假定设置该值为16，那么就会创建命名为undo001~undo016的undo tablespace文件，每个文件的默认大小为10M。如果开启了 innodb_file_per_table 参数，就会将 Undo Log 存放在每张数据表的 .ibd

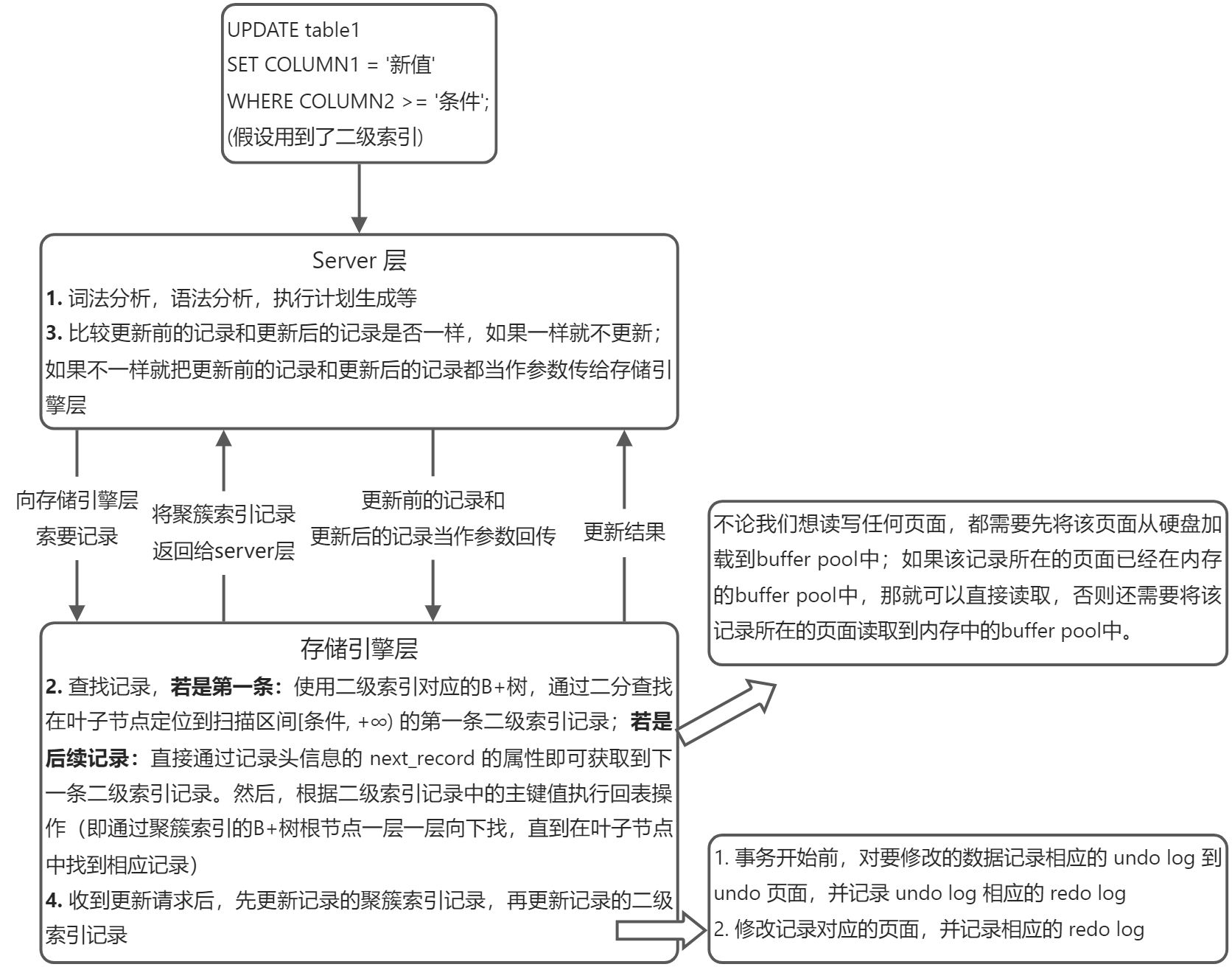

上述在 MTR 之前，对于修改后的 undo 页面并没有加入 buffer pool 的 flush 链表，记录的 redo log 也没有加入到 redo log buffer，只有执行完 MTR 后，才会：

• 先将这个过程产生的 redo log 写入到 redo log buffer；
• 再将这个过程修改的 undo 页面加入到 buffer pool 的 flush 链表中；

因此，我们可以粗略的认为修改 undo 页面的 redo log 是先写的，而修改页面的过程是后发生的。

小贴士：
MySQL 把对底层页面的一次原子修改称作一个 Mini Trasaction，即 MTR。一个 MTR 中包含若干条redo 日志，在崩溃恢复时，要么全部恢复该 MTR 对应的redo日志，要么全部不恢复。

2.3 Binlog

binlog 是 MySQL server 层产生的逻辑日志，记录所有数据库表结构变更（例如CREATE、ALTER TABLE…）以及表数据修改（INSERT、UPDATE、DELETE…）的二进制日志。如果 UPDATE 操作没有造成数据变化，也是会记入binlog。
binlog 不会记录 SELECT 和 SHOW 这类操作，因为这类操作对数据本身并没有修改，但你可以通过查询通用日志来查看 MySQL 执行过的所有语句。

binlog常见格式

这块知识我用一个表格来表示，没必要啰嗦一大堆。

业内目前推荐使用的是row模式，准确性高，虽然说文件大，但是现在有SSD和万兆光纤网络，这些磁盘IO和网络IO都是可以接受的。
