4.1频分复用

  • 频分复用FDM（Frequency Division Multiplexing）适合于模拟信号。


  • A1àA2信道使用频率f1调制载波，B1àB2信道使用频率f2调制载波，C1àC2信道使用频率f2调制载波，不同频率调制后的载波通过复用器将信号叠加后发送到信道。接收端的分用器将信号发送到三个滤波器，滤波器过滤出特定频率载波信号，再经过解调得到信源发送的模拟信号。


  • 电话线路就使用的频分复用


  • 1路语音占用4kHz，12路语音信道形成一个组。5个组形成一个超级组。可以看到频分复用可以进行多次叠加。


4.2时分复用

  • 数字信号的传输更多使用时分复用（Time Division Multiplexing，TDM）技术。
    • 时分复用采用同一物理连接的不同时段来传输不同的信号， 时分复用则是将时间划分为一段段等长的时分复用帧（TDM帧）。


  • 时分复用


  • 统计时分复用，需要给没有给用户添加一个标记，接收端用来区分用户。
  • 交换机之间使用干道链路连接，可以通过多个VLAN的帧，就是给每个VLAN的帧添加帧标记。


4.3波分复用

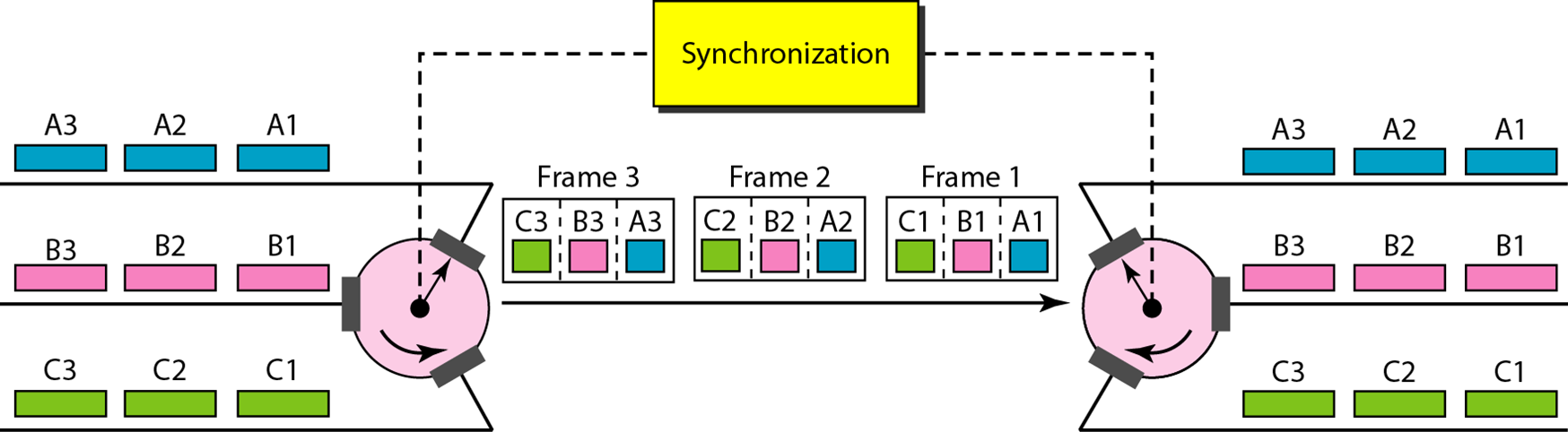

  • 时分复用实现方法


4.4码分复用

码分复用又称码分多址。是扩频通信技术（数字技术的分支）上发展起来的一种崭新而成熟的无线通信技术。

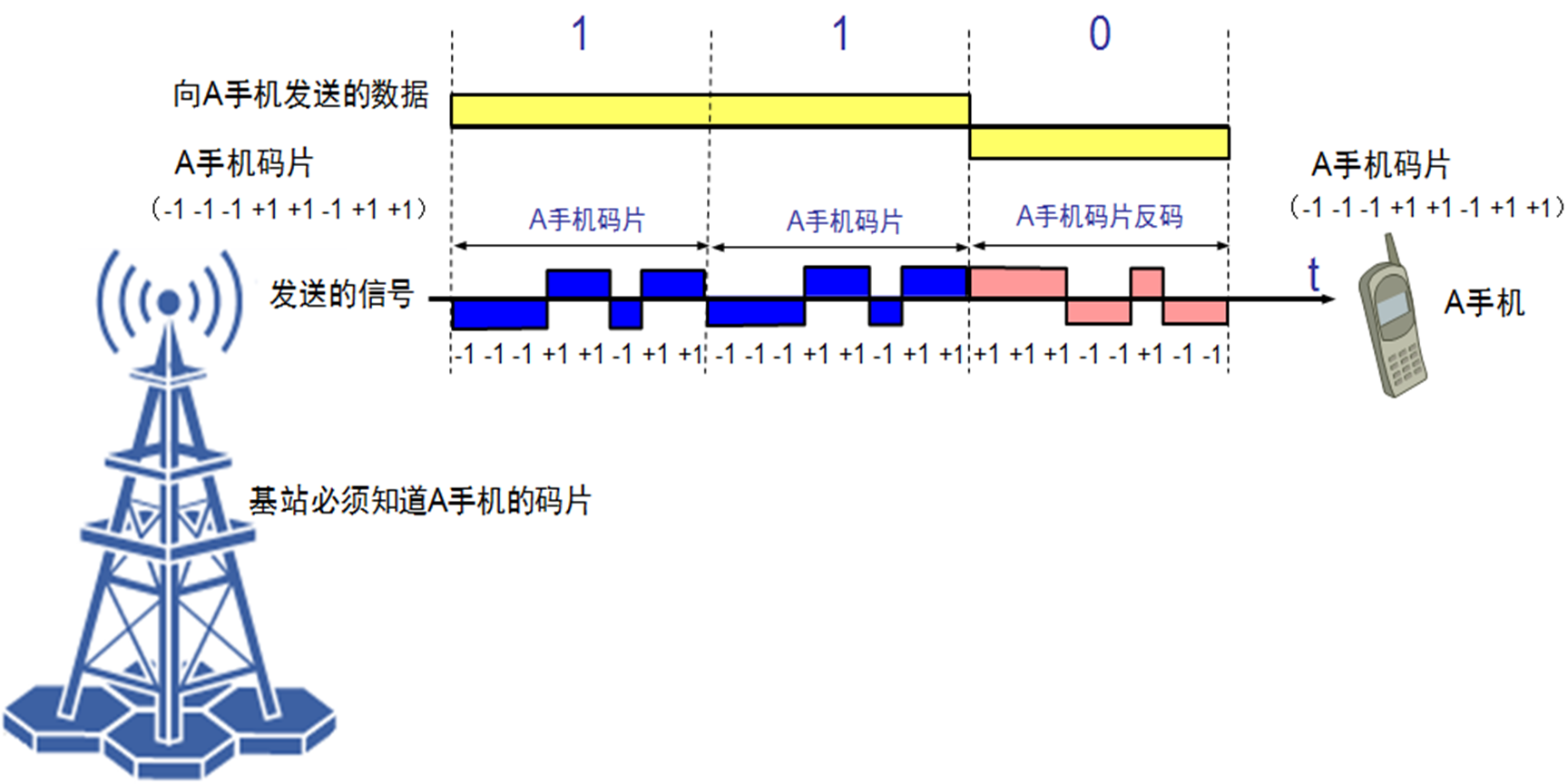

  • 假如基站发送了码片序列（0 0 -2 +2 0 -2 0 +2）。
    • A手机的码片序列为（-1 -1 -1 +1 +1 -1 +1 +1）
    • B手机码片序列为（-1 -1 +1 -1 +1 +1 +1 -1）
    • C手机码片序列为（-1 +1 -1 +1 +1 +1 -1 -1）
  • 问这三个手机，分别收到了什么信号？

码片正交

  • 什么是相互正交呢？两个不同站的码片序列正交，就是向量A 和B的规格化内积（inner product）都是0，令向量A表示站A的码片向量，令B 表示其他任何站的码片向量。
    • image.png
  • 码片序列，自己和自己的格式化内积，为1。
    • image.png
  • 自己和自己的反码序列-A格式化内积，为-1。
    • image.png
