传输媒体也称为传输介质或传输媒介,它就是数据传输系统中在发送器和接收器之间的物理通路。传输媒体可分为两大类，即导向传输媒体和非导向传输媒体。在导向传输媒体中，电磁波被导向沿着固体媒体（铜线或光纤)传播，而非导向传输媒体就是指自由空间，非导向传输媒体中电磁波的传输常称为无线传输。

3.1 导向传输媒体

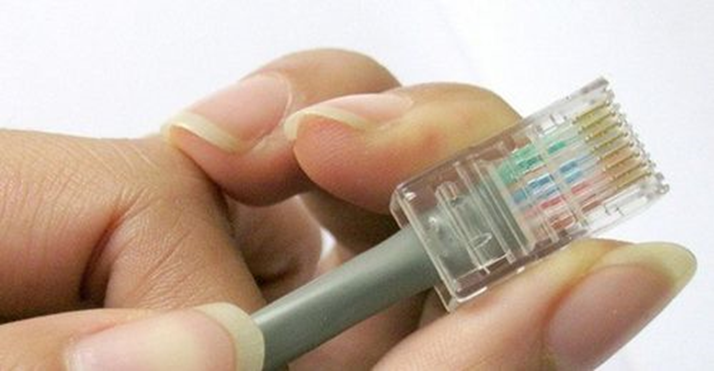

3.1.1 双绞线

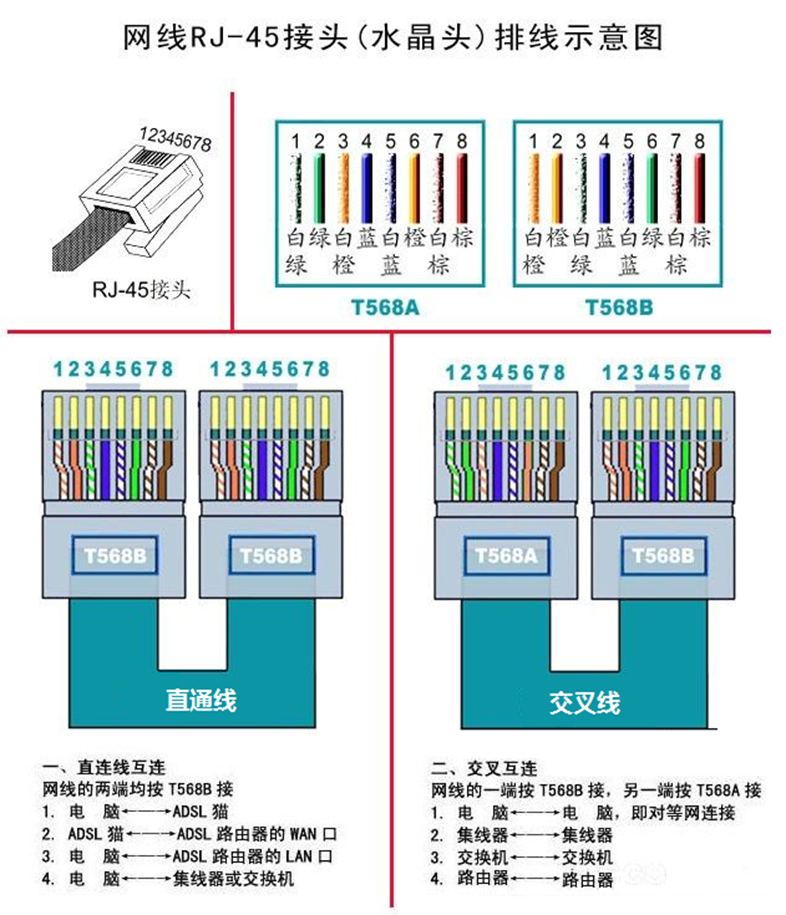

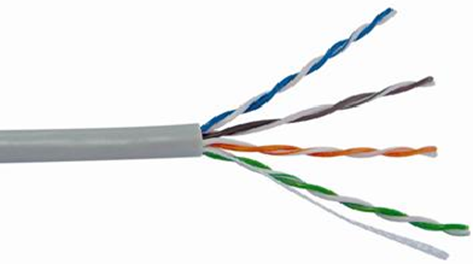

双绞线也称为双扭线，它是最古老也是最常用的传输媒体。把两根互相绝缘的铜导线并排放在一起，然后用规则的方法绞合(twist)起来就构成了双绞线。用这种方式，不仅可以抵御一部分来自外界的电磁波干扰，也可以降低多对双绞线之间的相互干扰。使用双绞线最多的地方就是电话系统。几乎所有的电话都用双绞线连接到电话交换机。这段从用户电话机到交换机的双绞线称为用户线或用户环路（subscribe loop)。通常将一定数量的这种双绞线捆成电缆，并在其外面包上护套。

3.1.2 同轴电缆


3.1.3 光缆

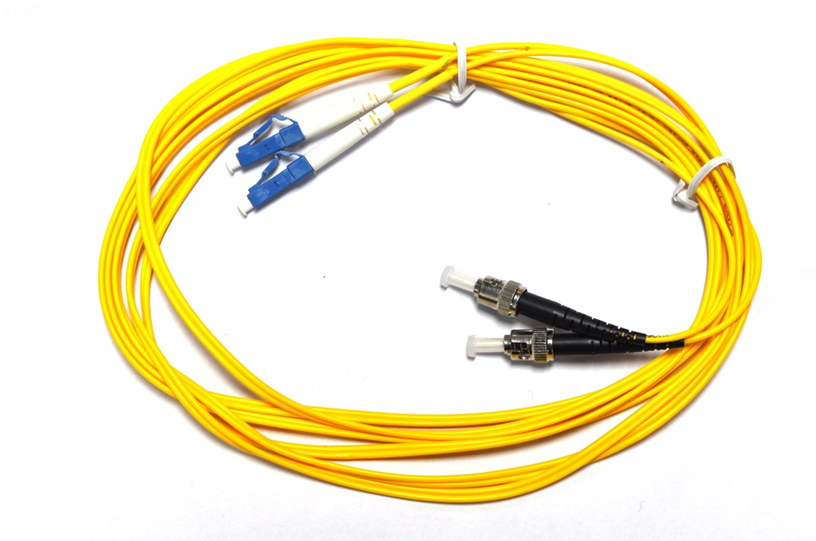

3.1.4 光纤

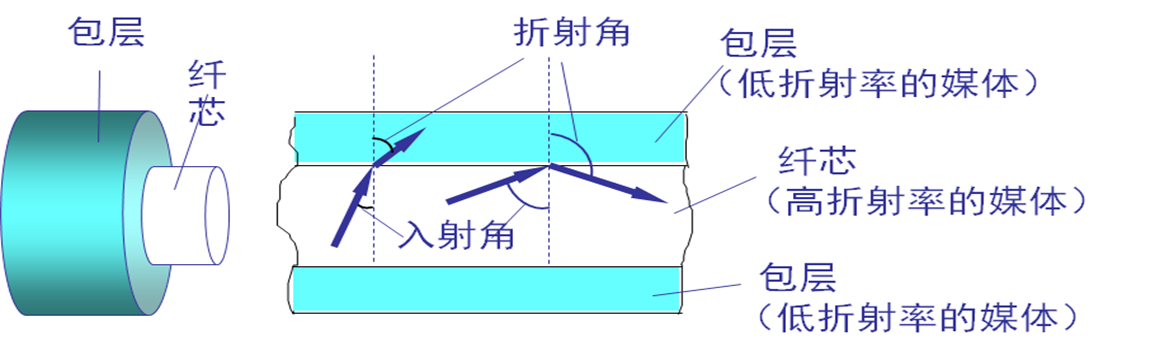

光线在光纤中折射

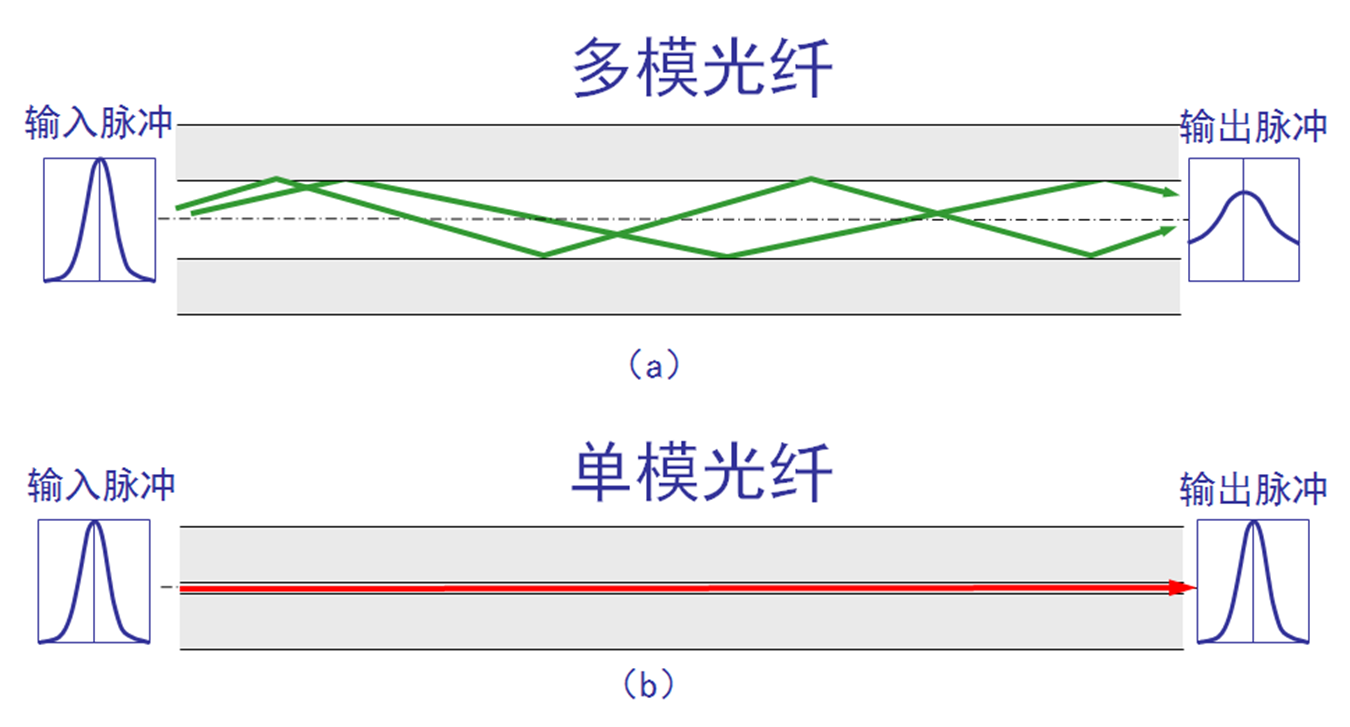

光波在纤芯中的传播
单一模光纤的光源要使用昂贵的半导体激光器，而不能使用较便宜的发光二极管。但单模光纤的衰耗较小，在2.5Gb/s的高速率下可传输数十公里而不必采用中继器。

  • 光纤不仅具有通信容量非常大的优点，而且还具有其他的一些特点：
    • 传输损耗小，中继距离长，对远距离传输特别经济。
    • 抗雷电和电磁干扰性能好。这在有大电流脉冲干扰的环境下尤为重要。
    • 无串音干扰，保密性好，也不易被窃听或截取数据。
    • 体积小，重量轻。

3.2 非导向传输媒体

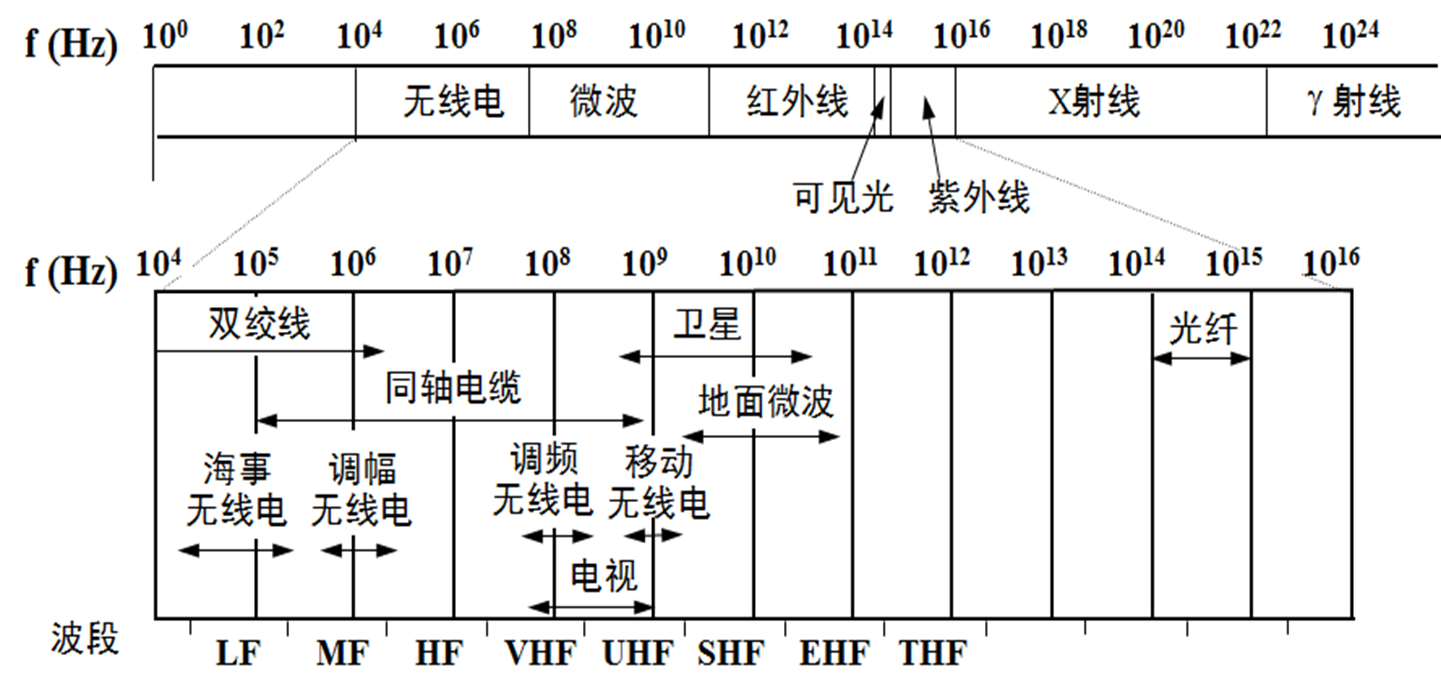

  • 无线电频段


  • 短波通信

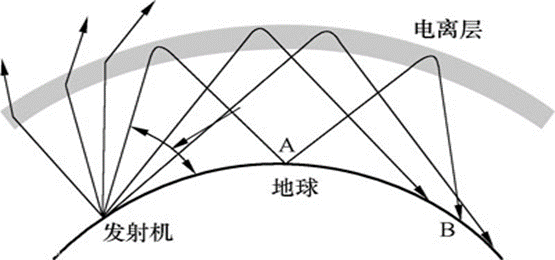

    • 短波通信即高频通信，主要是靠电离层的反射。

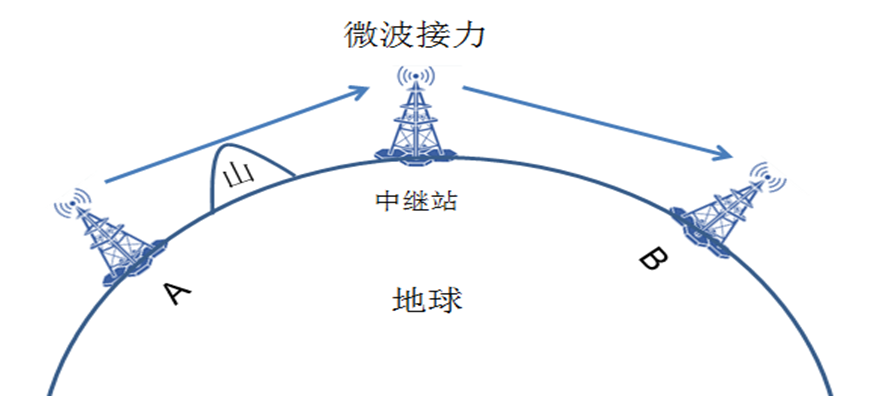

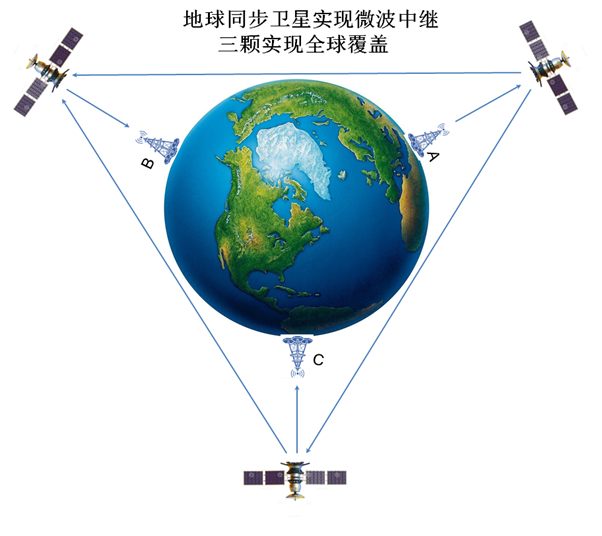

  • 微波通信
    • 微波在空间主要是直线传播


  • 无线局域网

要使用某一段无线电频谱进行通信，通常必须得到本国政府有关无线电频谱管理机构的许可证。但是，也有一些无线电频段是可以自由使用的（只要不干扰他人在这个频段中的通信），这正好满足计算无线局域网的需求。
