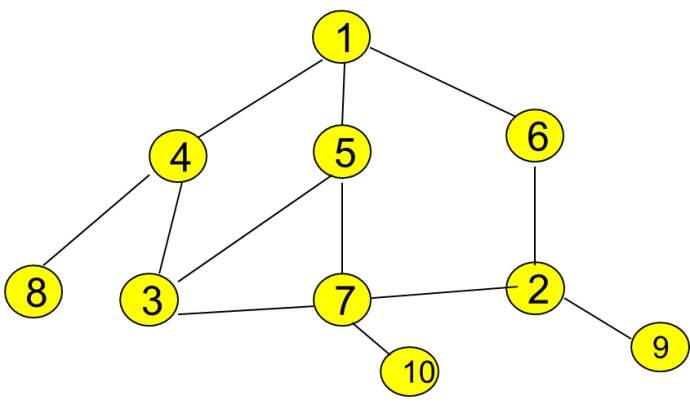

什么是图?
- 图结构是与树结构有相似的数据结构
- 图论是数学的一个分支,并且,在数学的概念上,树是图的一种
- 它以图为研究对象,研究顶点和边组成的图形的数学理论和方法
- 主要研究的目的是事物之间的关系,顶点代表事物,边代表两个事物间的关系
一组顶点:通常用V(Vertex)表示 表示顶点的集合
一组边:通用用E(Edge) 表示边的集合
边是顶点和顶点之间的连线
边可以是有向的,也可以是无向的
例如A—-B 是无向的
A—->B 是有向的 A可以去B 但是B不可以去A 是单向的
术语
- 顶点:表示图中的一个节点
- 边:表示顶点和顶点之间的连线
- 相邻节点:由一条边连接在一起的顶点称为相邻节点
- 度:相邻节点的数量
- 路径
- 简单路径:不包含重复节点
- 回路:第一个顶点和最后一个节点是相同的节点
- 有向图:边是有方向的
- 无向图:任何边没有方向
- 无权图:图中的边是没有其它意义的,就只有是顶点间的连接意义
- 有权图:每条边有权重,权重不同,规划的路径就不一样,权重代表的意义不一样例如地图上,权重就是距离等
- 稀疏图:顶点和顶点之间的边非常少
图的表示
一个图包含很多顶点,另外包含顶点和顶点之间的连线,也就是边

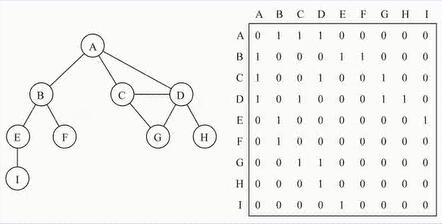

边的表示 邻接矩阵
邻接矩阵让每一个节点和一个整数相关联,该整数作为数组的下标值
我们用一个二位数组来表示顶点之间的连接
在二维数组中,0表示没有连线,1表示有连线
通过二维数组,可以很快的找到一个顶点和哪些顶点有连线
比如A顶点,直接遍历第一行就好了
A-A,B-B 顶点到自己的连线,就是自回路,用0表示
如果每条边有权重,改成>0的数字即可,因为0表示没有连线
问题:
稀疏图是严重的问题,矩阵中存在大量的0,造成空间的浪费

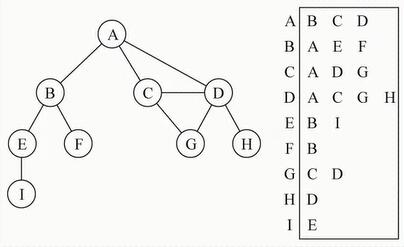

邻接表
邻接表是由图中每个顶点以及顶点相邻的顶点列表组成
列表可以采取很多种方式来存储,例如数组、链表、字典等都可以
出度:指向其他顶点的数量
入度:别的顶点指向自己的数量
问题:
计算“出度”是比较简单的。
计算“入度”就需要遍历每一个顶点,看看有没有指向自己
逆邻接表
和正邻接表不同的是,存储的是指向自己的顶点
图的遍历
需要将图中每个顶点访问一遍,并且不能有重复的访问
遍历算法
- 广度优先搜索(Breadth-First Search 简称BFS)
- 基于队列,入队列的顶点先被探索
会从第一个顶点开始遍历图,先访问其所有的相邻点,就像依次访问图的一层
- 深度优先搜索(Depth-First Search 简称DFS)
- 基于栈或使用递归,同过将顶点存入栈中,顶点是沿着路径被探索的,存在新的相邻顶点就去访问
都需要明确指定第一个被访问的顶点
