1、前言
MX-S630是猫精推出的一颗高性价比SOC在线语音模组方案，采用TG6210A芯片平台。TG6210A 是一款高度集成的AIoT 芯片组，具有Wi-Fi / BT / BLE 、多核CPU、音频编码译码器和AI 硬件加速器，适用于高性能和低功耗应用。无线子系统包含2.4G 无线电、Wi-Fi 802.11 b/g/n、BT/BLE5.x 和基带/MAC 设计。微控制器子系统包含多核RISC-V CPU，具有浮点单元、向量单元、缓存、DMA 和用于芯片控制、无线通
信和音频应用的存储器。多媒体子系统包含音频编码译码器和显示接口。电源管理单元控制支持低功耗模式。此外，还支持各种安全功能。本文介绍MX-S630语音模块的开发板的各项功能和接口。
2、开发板功能概述
开发板具有如下功能单元：
n 供电接口，支持5V TypeC接口供电
n 音频输出接口，支持外接2个单声道喇叭
n MIC输入，2路模拟MIC（MIC间距需跳线帽选择，可以选择d=30mm 或者d=50mm）
n 2路UART接口，分别是调试串口和业务串口，UART0用于软件加载，UART2用于与外部设备通讯
n 3颗LED指示灯，由3路PWM进行亮度控制
n 5路按键输入，通过同一路ADC输入到模组，电压分别为0.43V, 0.3V, 0.2V, 0.1V, 0V

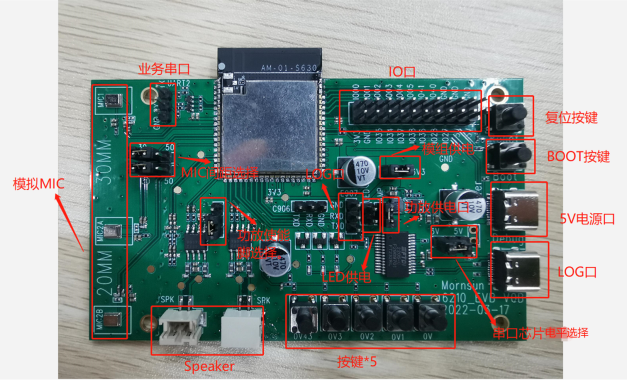

3、开发板接口说明

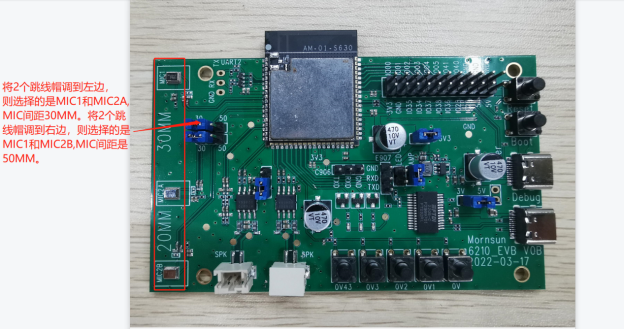

3.1 AMIC间距选择说明
MX-S630开发板支持模拟硅MIC间距调整使用，跳线帽位置和选择方式如下图所示。<br />
3.2 音频输出接口说明
开发板支持两路喇叭输入， AEC回采是取SPK1。如果只需要单路喇叭输出，就使用SPK1输出。功放使能可以选3.3V或者GPIO26。

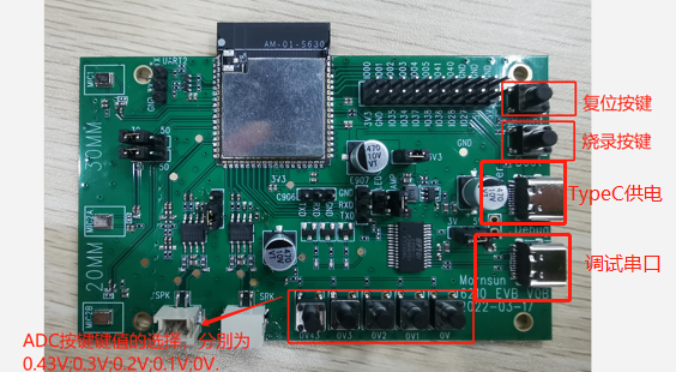

3.3 按键及TypC接口说明
开发板上有ADC按键，复位按键，开机模式选择：烧录模式（按键按下）和正常开机模式（按键松开）。
4.开发板原理图
DC/DC系统电源电路

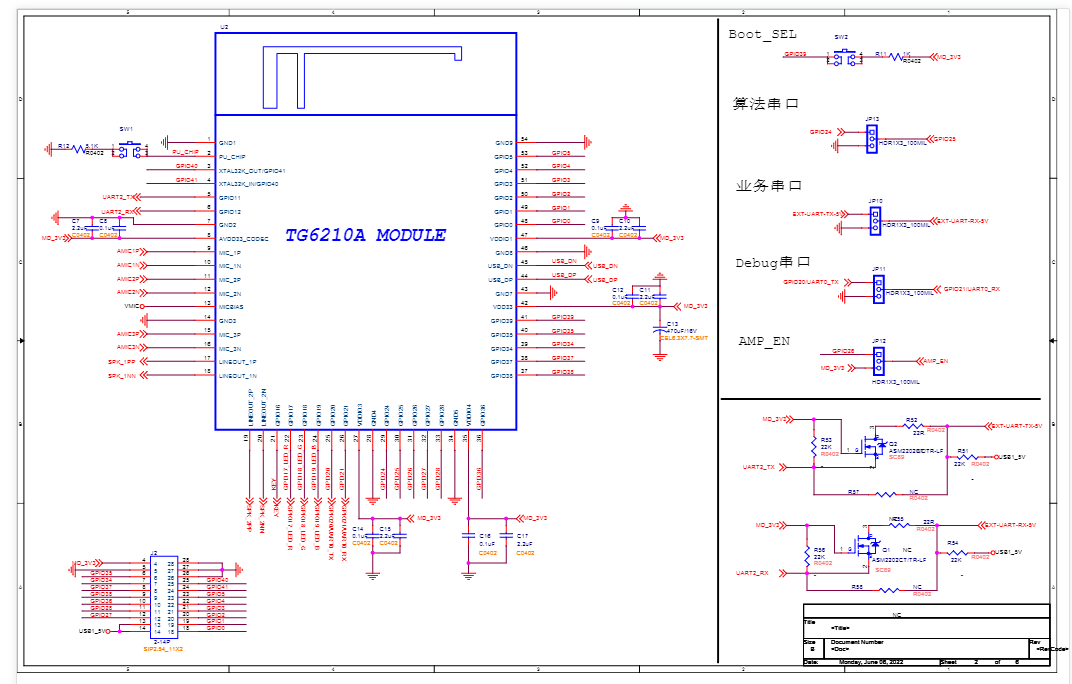

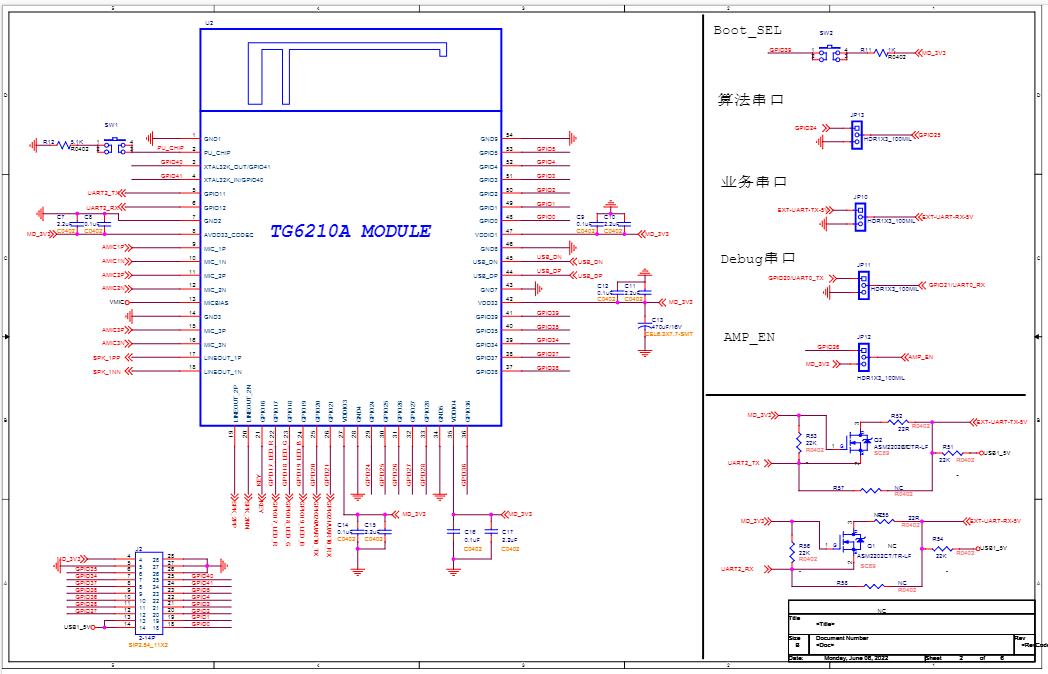

模组及GPIO电路，业务串口电平转换（可与外部5V电平通讯）
音频输出及AEC回采电路

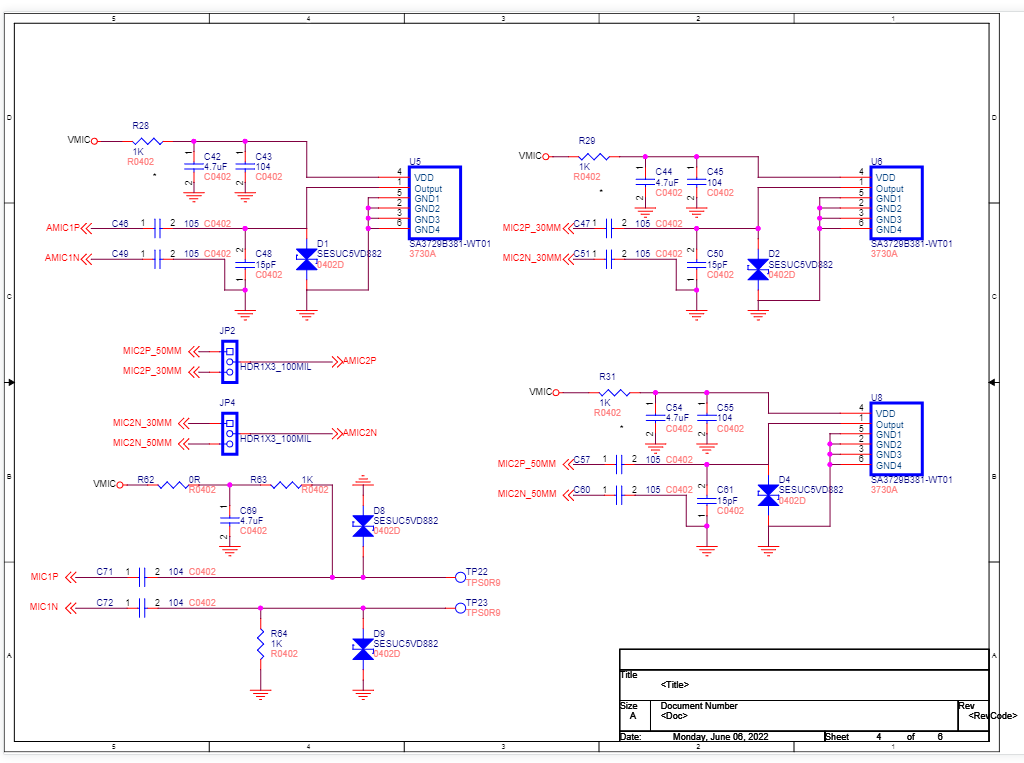

AMIC输入电路，MIC间距可选。
5.购买链接和联系方式
购买链接：https://item.taobao.com/item.htm?ft=t&id=672583792497
联系方式：
联系人：尧兰
电话：13536263920
邮箱：m1993@mornsun.com.cn
S630_Demo原理图.pdf
