1.Nginx负载均衡基本概述

为什么需要使用负载均衡

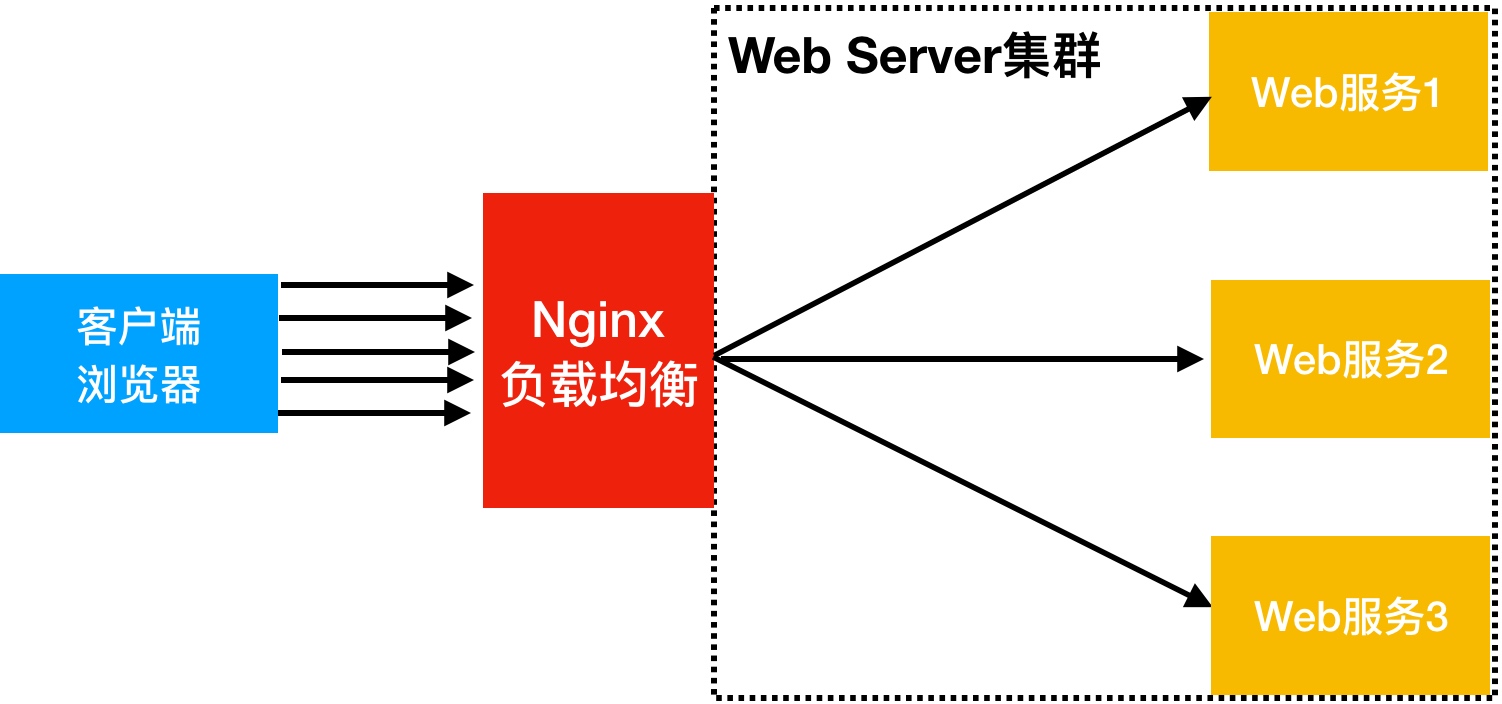

当我们的Web服务器直接面向用户,往往要承载大量并发请求,单台服务器难以负荷,我使用多台WEB服务器组成集群,前端使用Nginx负载均衡,将请求分散的打到我们的后端服务器集群中,实现负载的分发。那么会大大提升系统的吞吐率、请求性能、高容灾

07.Nginx七层负载均衡 - 图1

往往我们接触的最多的是SLB(Server Load Balance)负载均衡,实现最多的也是SLB、那么SLB它的调度节点和服务节点通常是在一个地域里面。那么它在这个小的逻辑地域里面决定了他对部分服务的实时性、响应性是非常好的。
所以说当海量用户请求过来以后,它同样是请求调度节点,调度节点将用户的请求转发给后端对应的服务节点,服务节点处理完请求后在转发给调度节点,调度节点最后响应给用户节点。这样也能实现一个均衡的作用,那么Nginx则是一个典型的SLB


07.Nginx七层负载均衡 - 图2

负载均衡能实现的应用场景一: 四层负载均衡

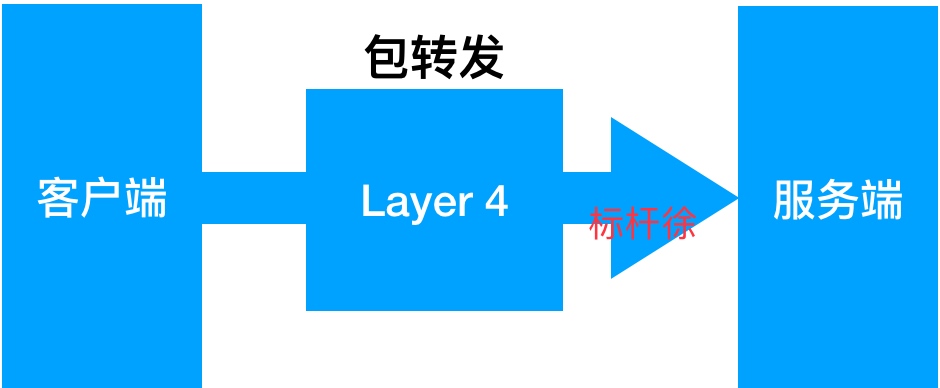

所谓四层负载均衡指的是OSI七层模型中的传输层,那么传输层Nginx已经能支持TCP/IP的控制,所以只需要对客户端的请求进行TCP/IP协议的包转发就可以实现负载均衡,那么它的好处是性能非常快、只需要底层进行应用处理,而不需要进行一些复杂的逻辑。

07.Nginx七层负载均衡 - 图3

负载均衡能实现的应用场景二: 七层负载均衡
七层负载均衡它是在应用层,那么它可以完成很多应用方面的协议请求,比如我们说的http应用的负载均衡,它可以实现http信息的改写、头信息的改写、安全应用规则控制、URL匹配规则控制、以及转发、rewrite等等的规则,所以在应用层的服务里面,我们可以做的内容就更多,那么Nginx则是一个典型的七层负载均衡SLB

07.Nginx七层负载均衡 - 图4

3.四层负载均衡与七层负载均衡区别
四层负载均衡数据包在底层就进行了分发,而七层负载均衡数据包则是在最顶层进行分发、由此可以看出,七层负载均衡效率没有四负载均衡高。
但七层负载均衡更贴近于服务,如:http协议就是七层协议,我们可以用Nginx可以作会话保持,URL路径规则匹配、head头改写等等,这些是四层负载均衡无法实现的。

2.Nginx负载均衡配置场景

Nginx要实现负载均衡需要用到proxy_pass代理模块配置.
Nginx负载均衡与Nginx代理不同地方在于,Nginx代理仅代理一台服务器,而Nginx负载均衡则是将客户端请求代理转发至一组upstream虚拟服务池


07.Nginx七层负载均衡 - 图5

Nginx upstream虚拟配置语法

  1. Syntax: upstream name { ... }
  2. Default: -
  3. Context: http
  4. #upstream例
  5. upstream backend {
  6. server backend1.example.com weight=5;
  7. server backend2.example.com:8080;
  8. server unix:/tmp/backend3;
  9. server backup1.example.com:8080 backup;
  10. }
  11. server {
  12. location / {
  13. proxy_pass http://backend;
  14. }
  15. }

0.环境规划

角色 外网IP(NAT) 内网IP(LAN) 主机名
LB01 eth0:10.0.0.5 eth1:172.16.1.5 lb01
web01 eth0:10.0.0.7 eth1:172.16.1.7 web01
web02 eth0:10.0.0.8 eth1:172.16.1.8 web02

1.Web01服务器上配置nginx, 并创建对应html文件

  1. [root@web01 ~]# cd /etc/nginx/conf.d/
  2. [root@web01 conf.d]# cat node.conf
  3. server {
  4. listen 80;
  5. server_name node.oldboy.com;
  6. location / {
  7. root /node;
  8. index index.html;
  9. }
  10. }
  11. [root@web01 conf.d]# mkdir /node
  12. [root@web01 conf.d]# echo "Web01..." > /node/index.html
  13. [root@web01 conf.d]# systemctl restart nginx

2.Web02服务器上配置nginx, 并创建对应html文件

  1. [root@web02 ~]# cd /etc/nginx/conf.d/
  2. [root@web02 conf.d]# cat node.conf
  3. server {
  4. listen 80;
  5. server_name node.oldboy.com;
  6. location / {
  7. root /node;
  8. index index.html;
  9. }
  10. }
  11. [root@web02 conf.d]# mkdir /node
  12. [root@web02 conf.d]# echo "Web02..." > /node/index.html
  13. [root@web02 conf.d]# systemctl restart nginx

3.配置Nginx负载均衡

  1. [root@lb01 ~]# cd /etc/nginx/conf.d/
  2. [root@lb01 conf.d]# cat node_proxy.conf
  3. upstream node {
  4. server 172.16.1.7:80;
  5. server 172.16.1.8:80;
  6. }
  7. server {
  8. listen 80;
  9. server_name node.oldboy.com;
  10. location / {
  11. proxy_pass http://node;
  12. include proxy_params;
  13. }
  14. }
  15. [root@lb01 conf.d]# systemctl restart nginx

4.准备Nginx负载均衡调度使用的proxy_params

  1. [root@Nginx ~]# vim /etc/nginx/proxy_params
  2. proxy_set_header Host $http_host;
  3. proxy_set_header X-Real-IP $remote_addr;
  4. proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  5. proxy_connect_timeout 30;
  6. proxy_send_timeout 60;
  7. proxy_read_timeout 60;
  8. proxy_buffering on;
  9. proxy_buffer_size 32k;
  10. proxy_buffers 4 128k;

5.使用浏览器访问node.oldboy.com, 然后不断刷新测试

07.Nginx七层负载均衡 - 图6


07.Nginx七层负载均衡 - 图7

3.Nginx负载均衡调度算法

调度算法 概述
轮询 按时间顺序逐一分配到不同的后端服务器(默认)
weight 加权轮询,weight值越大,分配到的访问几率越高
ip_hash 每个请求按访问IP的hash结果分配,这样来自同一IP的固定访问一个后端服务器
url_hash 按照访问URL的hash结果来分配请求,是每个URL定向到同一个后端服务器
least_conn 最少链接数,那个机器链接数少就分发

1.Nginx负载均衡[wrr]轮询具体配置

  1. upstream load_pass {
  2. server 10.0.0.7:80;
  3. server 10.0.0.8:80;
  4. }

2.Nginx负载均衡[weight]权重轮询具体配置

  1. upstream load_pass {
  2. server 10.0.0.7:80 weight=5;
  3. server 10.0.0.8:80;
  4. }

3.Nginx负载均衡ip_hash具体配置, 不能和weight一起使用。

  1. #如果客户端都走相同代理, 会导致某一台服务器连接过多
  2. upstream load_pass {
  3. ip_hash;
  4. server 10.0.0.7:80 weight=5;
  5. server 10.0.0.8:80;
  6. }

4.Nginx负载均衡后端状态

后端Web服务器在前端Nginx负载均衡调度中的状态

状态 概述
down 当前的server暂时不参与负载均衡
backup 预留的备份服务器
max_fails 允许请求失败的次数
fail_timeout 经过max_fails失败后, 服务暂停时间
max_conns 限制最大的接收连接数

1.测试down状态, 测试该Server不参与负载均衡的调度

  1. upstream load_pass {
  2. #不参与任何调度, 一般用于停机维护
  3. server 10.0.0.7:80 down;
  4. }

2.测试backup以及down状态

  1. upstream load_pass {
  2. server 10.0.0.7:80 down;
  3. server 10.0.0.8:80 backup;
  4. server 10.0.0.9:80 max_fails=1 fail_timeout=10s;
  5. }
  6. location / {
  7. proxy_pass http://load_pass;
  8. include proxy_params;
  9. }

3.测试max_fails失败次数和fail_timeout多少时间内失败多少次则标记down

  1. upstream load_pass {
  2. server 10.0.0.7:80;
  3. server 10.0.0.8:80 max_fails=2 fail_timeout=10s;
  4. }

4.测试max_conns最大TCP连接数

  1. upstream load_pass {
  2. server 10.0.0.7:80;
  3. server 10.0.0.8:80 max_conns=1;
  4. }

5.Nginx负载均衡健康检查

在Nginx官方模块提供的模块中,没有对负载均衡后端节点的健康检查模块,但可以使用第三方模块nginx_upstream_check_module来检测后方服务的健康状态upstream_check_module项目地址
1.安装依赖包

  1. [root@lb02 ~]# yum install -y gcc glibc gcc-c++ prce-devel openssl-devel pcre-devel patch

2.下载nginx源码包以及nginx_upstream_check模块第三方模块

  1. [root@lb02 ~]# wget http://nginx.org/download/nginx-1.14.2.tar.gz
  2. [root@lb02 ~]# wget https://github.com/yaoweibin/nginx_upstream_check_module/archive/master.zip

3.解压nginx源码包以及第三方模块

  1. [root@lb02 ~]# tar xf nginx-1.14.2.tar.gz
  2. [root@lb02 ~]# unzip master.zip

4.进入nginx目录,打补丁(nginx的版本是1.14补丁就选择1.14的,p1代表在nginx目录,p0是不在nginx目录)

  1. [root@lb02 ~]# cd nginx-1.14.2/
  2. [root@lb02 nginx-1.14.2]# patch -p1 <../nginx_upstream_check_module-master/check_1.14.0+.patch

5.编译Nginx,需要添加upstream_check第三方模块

  1. [root@lb02 nginx-1.14.2]# ./configure --prefix=/etc/nginx --sbin-path=/usr/sbin/nginx --modules-path=/usr/lib64/nginx/modules --conf-path=/etc/nginx/nginx.conf --error-log-path=/var/log/nginx/error.log --http-log-path=/var/log/nginx/access.log --pid-path=/var/run/nginx.pid --lock-path=/var/run/nginx.lock --http-client-body-temp-path=/var/cache/nginx/client_temp --http-proxy-temp-path=/var/cache/nginx/proxy_temp --http-fastcgi-temp-path=/var/cache/nginx/fastcgi_temp --http-uwsgi-temp-path=/var/cache/nginx/uwsgi_temp --http-scgi-temp-path=/var/cache/nginx/scgi_temp --user=nginx --group=nginx --with-compat --with-file-aio --with-threads --with-http_addition_module --with-http_auth_request_module --with-http_dav_module --with-http_flv_module --with-http_gunzip_module --with-http_gzip_static_module --with-http_mp4_module --with-http_random_index_module --with-http_realip_module --with-http_secure_link_module --with-http_slice_module --with-http_ssl_module --with-http_stub_status_module --with-http_sub_module --with-http_v2_module --with-mail --with-mail_ssl_module --with-stream --with-stream_realip_module --with-stream_ssl_module --with-stream_ssl_preread_module --add-module=/root/nginx_upstream_check_module-master --with-cc-opt='-O2 -g -pipe -Wall -Wp,-D_FORTIFY_SOURCE=2 -fexceptions -fstack-protector-strong --param=ssp-buffer-size=4 -grecord-gcc-switches -m64 -mtune=generic -fPIC' --with-ld-opt='-Wl,-z,relro -Wl,-z,now -pie'
  2. [root@lb02 nginx-1.14.2]# make && make install

6.配置nginx负载均衡,同时打开upstream健康检查功能

  1. [root@lb02 conf.d]# cat proxy.blog.bgx.com.conf
  2. upstream blog.bgx.com {
  3. server 172.16.1.7:80;
  4. server 172.16.1.8:80;
  5. check interval=3000 rise=2 fall=3 timeout=1000 type=tcp;
  6. #interval检测间隔时间,单位为毫秒
  7. #rsie表示请求2次正常,标记此后端的状态为up
  8. #fall表示请求3次失败,标记此后端的状态为down
  9. #type 类型为tcp
  10. #timeout为超时时间,单位为毫秒
  11. }
  12. server {
  13. listen 80;
  14. server_name blog.bgx.com;
  15. location / {
  16. proxy_pass http://blog.bgx.com;
  17. proxy_set_header Host $http_host;
  18. proxy_set_header X-Real-IP $remote_addr;
  19. proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  20. }
  21. location /upstream_status {
  22. check_status; #开启upstream状态页面
  23. }
  24. }

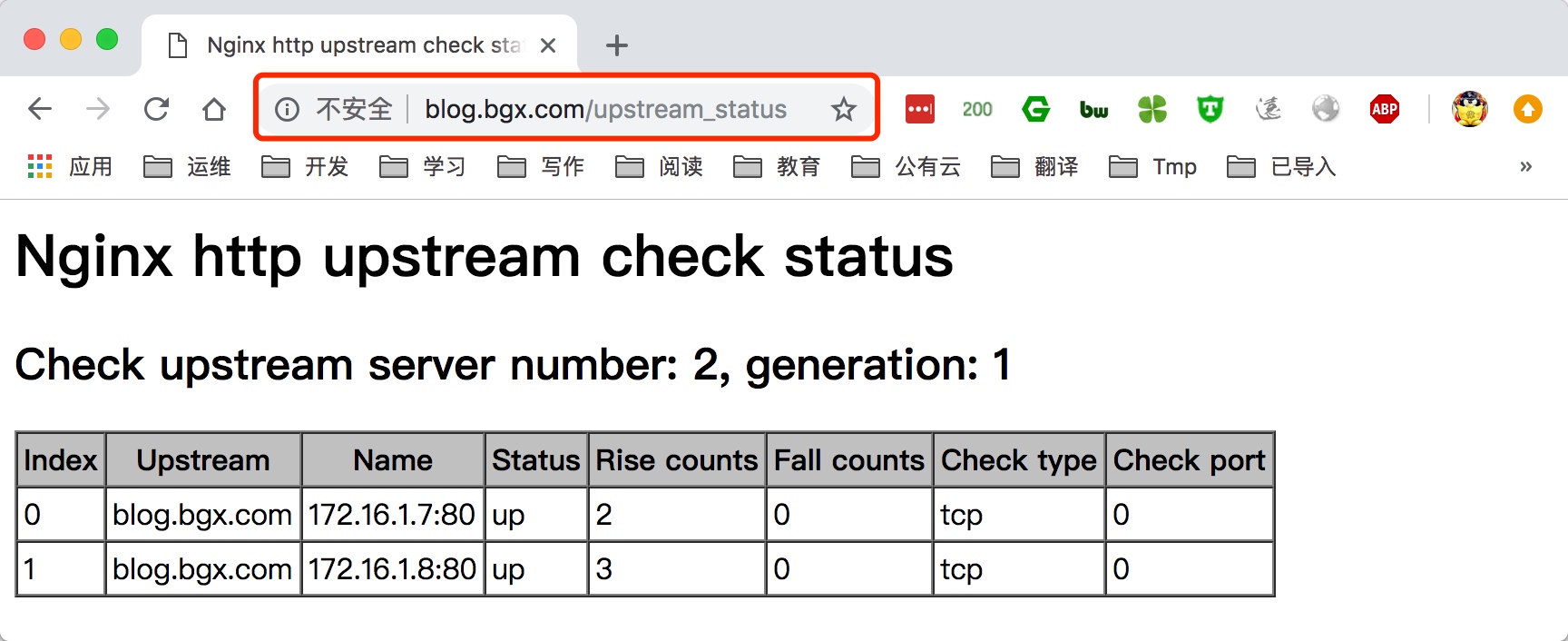

7.通过访问域名/upstream_status则能打开状态页面
07.Nginx七层负载均衡 - 图8

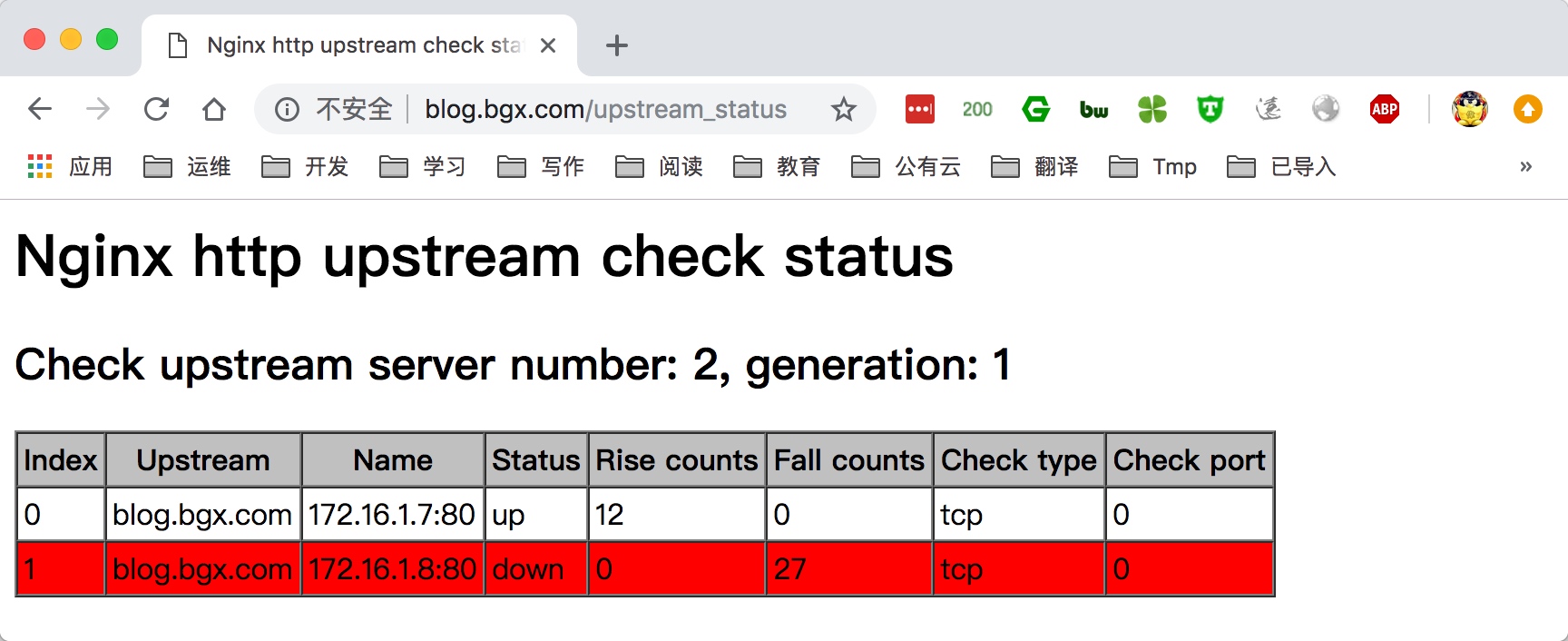

8.尝试关闭一台后端的webserver,再次打开检查见面
07.Nginx七层负载均衡 - 图9

6.Nginx负载均衡会话共享

在使用负载均衡的时候会遇到会话保持的问题,可通过如下方式进行解决
1.使用nginx的ip_hash,根据客户端的来源IP,将请求分配到相同服务器上
2.基于服务端的Session会话共享(mysql/memcache/redis/file)

在解决负载均衡会话问题我们需要了解session和cookie。
1.用户第一次请求服务端网站时,服务端会生成对应的session_id,然后存储至客户端浏览器的cookie中。
2.客户端尝试登陆服务端网站时,浏览器的请求头自动携带cookie信息,在cookie信息中保存的则是session_id。
3.客户端登陆服务端网站后,服务端会将session_id存储在本地文件中, 当用户下次请求网站时会去查询用户提交的cookie作为key去存储里找对应的value(session)
注意: 同一域名下的网站登陆后cookie都是一样的。所以无论负载后端有几台服务器,无论请求分配到哪一台服务器上同一用户的cookie是不会发生变化的。也就是说cookie对应的session也是唯一的。所以,这里只要保证多台业务服务器访问同一个共享服务器(memcache/redis/mysql/file)就行了。

1.首先在多台web上都安装并配置phpmyadmin

  1. #1.安装phpmyadmin(web01和web02上都装)
  2. [root@web01 conf.d]# cd /code
  3. [root@web01 code]# wget https://files.phpmyadmin.net/phpMyAdmin/4.8.4/phpMyAdmin-4.8.4-all-languages.zip
  4. [root@web01 code]# unzip phpMyAdmin-4.8.4-all-languages.zip
  5. #2.配置phpmyadmin连接远程的数据库
  6. [root@web01 code]# cd phpMyAdmin-4.8.4-all-languages/
  7. [root@web01 phpMyAdmin-4.8.4-all-languages]# cp config.sample.inc.php config.inc.php
  8. [root@web01 phpMyAdmin-4.8.4-all-languages]# vim config.inc.php
  9. /* Server parameters */
  10. $cfg['Servers'][$i]['host'] = '172.16.1.51';

2.在多台web上准备phpmyadmin的nginx配置文件

  1. [root@web01 ~]# cat /etc/nginx/conf.d/php.conf
  2. server {
  3. listen 80;
  4. server_name php.oldboy.com;
  5. root /code/phpMyAdmin-4.8.4-all-languages;
  6. location / {
  7. index index.php index.html;
  8. }
  9. location ~ \.php$ {
  10. fastcgi_pass 127.0.0.1:9000;
  11. fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
  12. include fastcgi_params;
  13. }
  14. }
  15. #重启Nginx服务
  16. [root@web01 ~]# systemctl restart nginx

3.配置负载均衡服务,调度到后端两台web节点

  1. [root@lb01 ~]# cat /etc/nginx/conf.d/proxy_php.com.conf
  2. upstream php {
  3. server 172.16.1.7:80;
  4. server 172.16.1.8:80;
  5. }
  6. server {
  7. listen 80;
  8. server_name php.oldboy.com;
  9. location / {
  10. proxy_pass http://php;
  11. include proxy_params;
  12. }
  13. }
  14. #检查语法并重启nginx
  15. [root@lb01 conf.d]# nginx -t
  16. [root@lb01 conf.d]# systemctl restart nginx

4.准备redis内存数据库存储session会话

  1. #1.安装redis内存数据库
  2. [root@db01 ~]# yum install redis -y
  3. #2.配置redis监听在172.16.1.0网段上
  4. [root@db01 ~]# sed -i '/^bind/c bind 127.0.0.1 172.16.1.51' /etc/redis.conf
  5. #3.启动redis
  6. [root@db01 ~]# systemctl start redis
  7. [root@db01 ~]# systemctl enable redis

5.配置php连接redis服务

  1. #1.修改/etc/php.ini文件
  2. [root@web ~]# vim /etc/php.ini
  3. session.save_handler = redis
  4. session.save_path = "tcp://172.16.1.51:6379"
  5. ;session.save_path = "tcp://172.16.1.51:6379?auth=123" #如果redis存在密码,则使用该方式
  6. #2.注释php-fpm.d/www.conf里面的两条内容,否则session内容会一直写入/var/lib/php/session目录中
  7. ;php_value[session.save_handler] = files
  8. ;php_value[session.save_path] = /var/lib/php/session

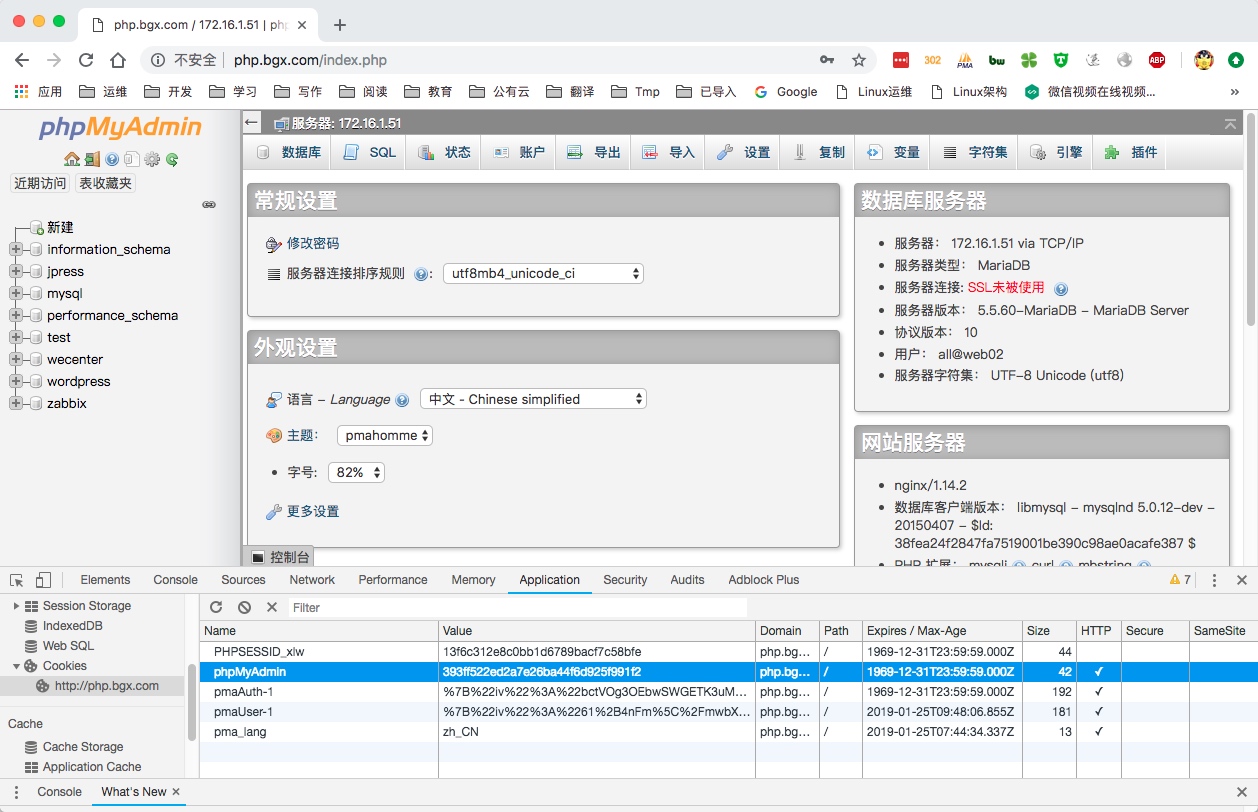

6.使用浏览器登陆网站,获取对应的cookie信息
07.Nginx七层负载均衡 - 图10
7.检查redis中是否存在cookie对应的session

  1. 172.16.1.51:6379> keys *
  2. 1) "PHPREDIS_SESSION:393ff522ed2a7e26ba44f6d925f991f2"
  3. 172.16.1.51:6379>

8.此时用户的cookie始终都不会发生任何变化,无论请求被负载调度到那一台后端web节点服务器都不会出现没有登陆情况。
07.Nginx七层负载均衡 - 图11
