性能始终是宏大的话题,前面几讲我们或多或少都有涉及性能优化的各种方案。其实,除了传统的性能优化手段以外,我们还需要对性能进行把关,目的是在性能恶化时有所感知、有所防控。那么,一个性能守卫系统即性能监控系统究竟应该如何设计呢?

借助 Node.js 的能力,这一讲我们就下钻到 CI/CD 流程,设计一个性能守卫系统。希望通过这一讲的学习,你可以认识到:Node.js 除了同构直出、数据聚合以外,还能做一些重要的,且有趣的服务。

性能守卫理论基础

性能守卫的含义是:对每次上线进行性能把关,对性能恶化做到提前预警。它包含了一个性能监控平台,同时也需要给出更多的性能建议和指标建设。

那么我们如何感知到性能的好坏呢?我们对于 Load/DOMContentLoaded 事件、FP/FCP 指标已经耳熟能详了,下面我们再扩充几个更加现代化的指标。

  • LCP(Largest Contentful Paint)

衡量页面的加载体验,它表示视口内可见的最大内容元素的渲染时间。相比 FCP,这个指标可以更加真实地反映具体内容加载速度。比如,如果页面渲染前有一个 loading 动画,那么 FCP 可能会以 loading 动画出现的时间为准,而 LCP 定义了 loading 动画加载后,真实渲染出内容的时间。

  • FID(First Input Delay)

衡量可交互性,它表示用户和页面进行首次交互操作所花费的时间。它比 TTI(Time to Interact)更加提前,这个阶段虽然页面已经显示出部分内容,但并不能完全具备可交互性,对于用户的响应可能会有较大的延迟。

  • CLS(Cumulative Layout Shift)

衡量视觉稳定性,表示页面的整个生命周期中,发生的每个意外的样式移动的所有单独布局更改得分的总和。所以这个分数当然越小越好

以上是几个重要的、现代化的性能指标。结合我们传统的 FP/FCP/FMP 时间等,我们可以构建出一个相对完备的指标系统。这里我们就不再一一分析如何获取和收集这些性能指标了,相关内容社区上有不少文章。我们把目光放到更高层面,请你思考一下:如何从这些指标中,得到监控素材?

业界公认的监控素材主要由两方面提供:

  • 真实用户监控(Real User Monitoring,RUM)
  • 合成监控(Synthetic Monitoring,SYN)

真实用户监控是基于用户真实访问应用情况,在应用生命周期内计算产出性能指标,并进行上报。开发者拉取日志服务器上的指标数据,进行清洗加工,最终生成真实的访问监控报告。

真实用户监控一般搭配稳定的 SDK,会在一定程度上影响用户的访问性能,也给用户带来了额外的流量消耗。

合成监控是一种实验室数据,它指的是在某一个模拟场景中,通过工具,搭配规则和性能审计条目,得到一个合成的监控报告。

合成监控的优点比较明显,它的实现比较简单,有现成成熟的解决方案;如果搭配丰富的场景和规则,得到的数据类型也会较多。但它的缺点是数据量相对较小,且模拟条件配置相对复杂,无法完全反映真实场景。

而在 CI/CD pipeline 上,我们需要设计的性能守卫方案就是一种合成监控方案。在方案设计上,我们需要做到扬长避短。

Lighthouse 原理介绍

前文提到,合成监控有成熟的方案,比如 Lighthouse。我们的方案也基于 Lighthouse 进行,这里对 Lighthouse 原理进行介绍。

Lighthouse 是一个开源的自动化工具,它提供了四种使用方式,分别是:

  • Chrome DevTools
  • Chrome 插件
  • Node cli
  • Node module

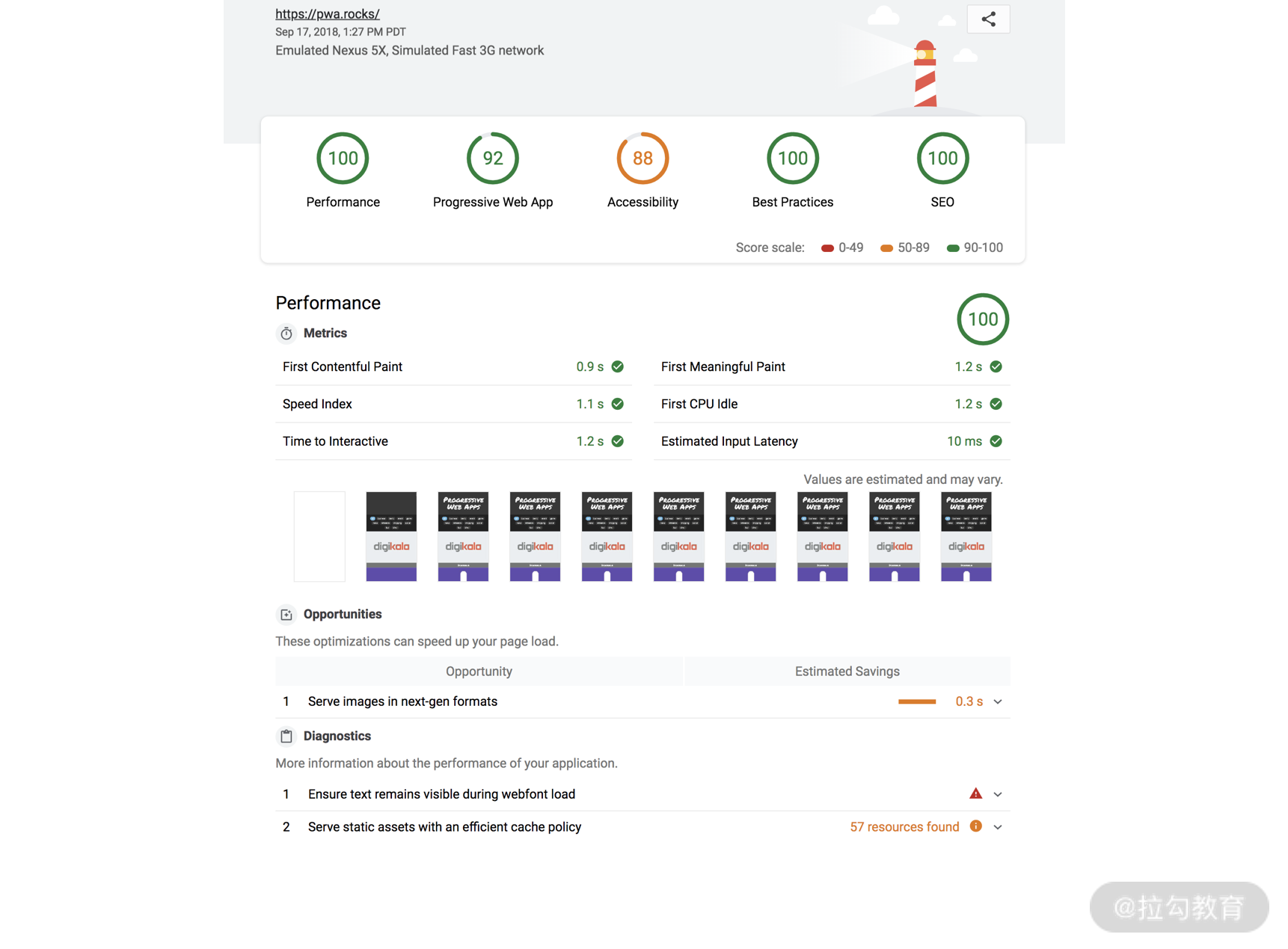

我们先通过 Chrome DevTools 来迅速体验一下 Lighthouse。在 Audits 面板下,进行相关测试,可以得到一个网址的相关测试报告,内容如下图:

28 | 设计性能守卫系统:完善 CI/CD 流程 - 图1

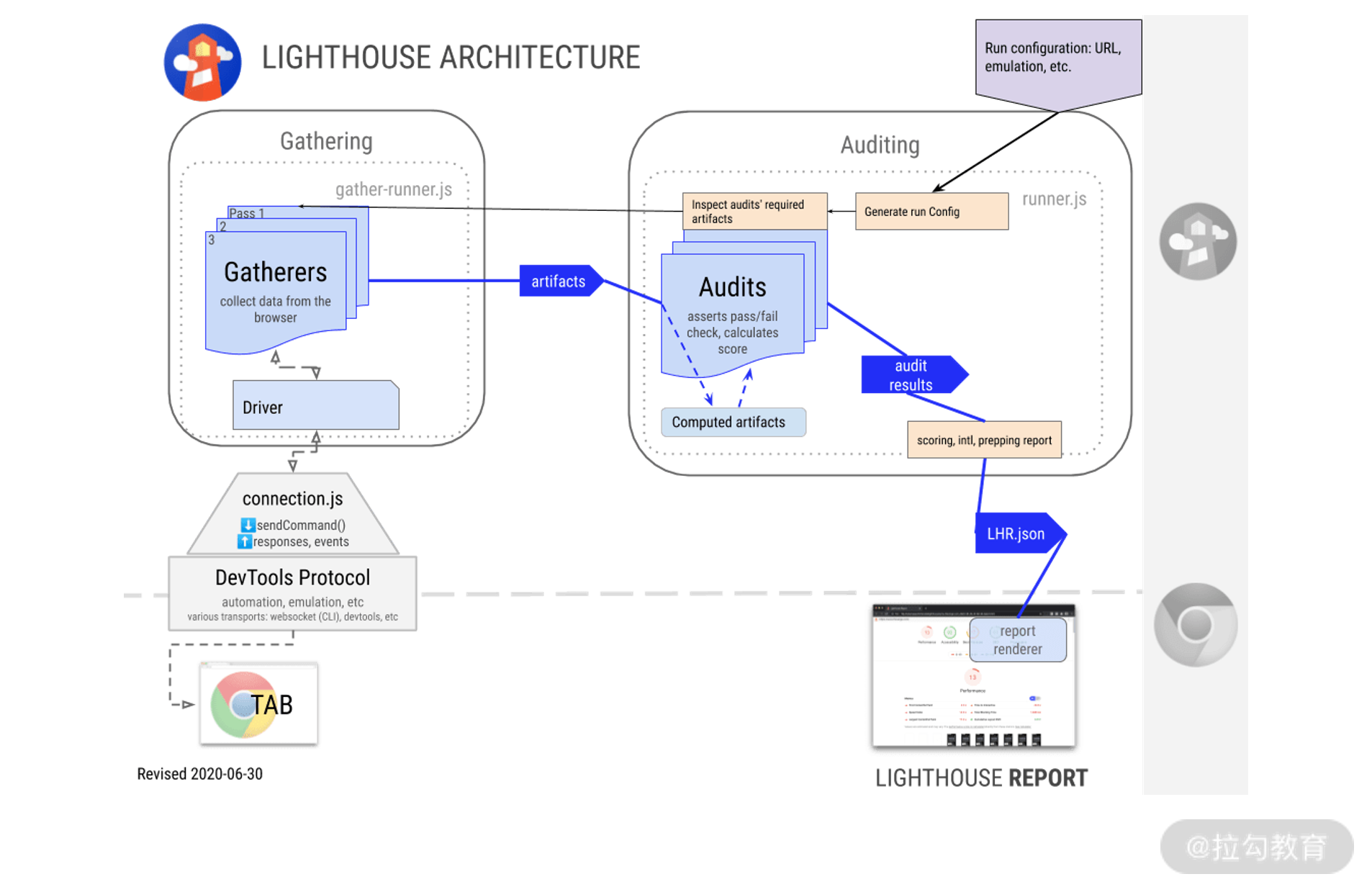

这个报告是如何得出的呢?我们先来看 Lighthouse 的架构图:

28 | 设计性能守卫系统:完善 CI/CD 流程 - 图2

Lighthouse 架构图

图中的一些关键名词:

  • Driver(驱动器),根据Chrome Debugging Protocol协议与浏览器交互的对象;
  • Gatherers(采集器),调用 Driver 运行浏览器命令后得到的网页基础信息,每个采集器都会收集自己的目标信息,并生成中间产物(Artifacts);
  • Artifacts(中间产物),一系列 Gatherers 的集合,会被 Audits 使用,并计算得分;
  • Audits(审计项),以 Artifacts 作为输入,进行性能测试并评估分数后得到的 LHAR(LightHouse Audit Result Object)标准数据对象。

我们结合上述名词,对 Lighthouse 架构原理进行分析:

  • 首先,Lighthouse 驱动 Driver,底层通过 Chrome DevTool Protocol 调用浏览器进行应用的加载和渲染;
  • 然后通过 Gatherers 模块集合,获取收集到的 Artifacts 信息;
  • Artifacts 信息在 Auditing 阶段,通过对自定义指标的审计,得到 Audits 结果,并生成相关文件。

从该流程中我们可以得到的关键信息:

  • Lighthouse 会与浏览器建立连接,并通过 CDP 与浏览器进行交互;
  • 通过 Lighthouse,我们可以自定义审计项并得到审计结果。

在我们的性能守卫系统中,是采用 Lighthouse 的后两种使用方式(Node.js cli/ Node.js 模块)进行性能跑分的,下面代码给出一个基本的使用方式:

  1. const fs = require('fs');
  2. const lighthouse = require('lighthouse');
  3. const chromeLauncher = require('chrome-launcher');
  4. (async () => {
  5. const chrome = await chromeLauncher.launch({chromeFlags: ['--headless']});
  6. const options = {logLevel: 'info', output: 'html', onlyCategories: ['performance'], port: chrome.port};
  7. const runnerResult = await lighthouse('https://example.com', options);
  8. const reportHtml = runnerResult.report;
  9. fs.writeFileSync('lhreport.html', reportHtml);
  10. console.log('Report is done for', runnerResult.lhr.finalUrl);
  11. console.log('Performance score was', runnerResult.lhr.categories.performance.score * 100);
  12. await chrome.kill();
  13. })();

上面的代码描述了一个简单的 Node.js 环境使用 Lighthouse 的场景。其中提到了 lighthous-ci,这是官方给出的 CI/CD 过程接入 Lighthouse 的方案。但一般在企业中,CI/CD 过程相对敏感,我们的性能守卫系统就需要在私有前提下,介入 CI/CD 流程,本质上来说是实现一个专有的 lighthous-ci。

性能守卫系统:Perf-patronus

我们暂且给性能守卫系统起名为 Perf-patronus,寓意为性能 - 护卫神。

预计 Perf-patronus 会默认监控以下性能指标:

  • FCP
  • Total Blocking Time
  • First CPU Idle
  • TTI
  • Speed Index
  • LCP

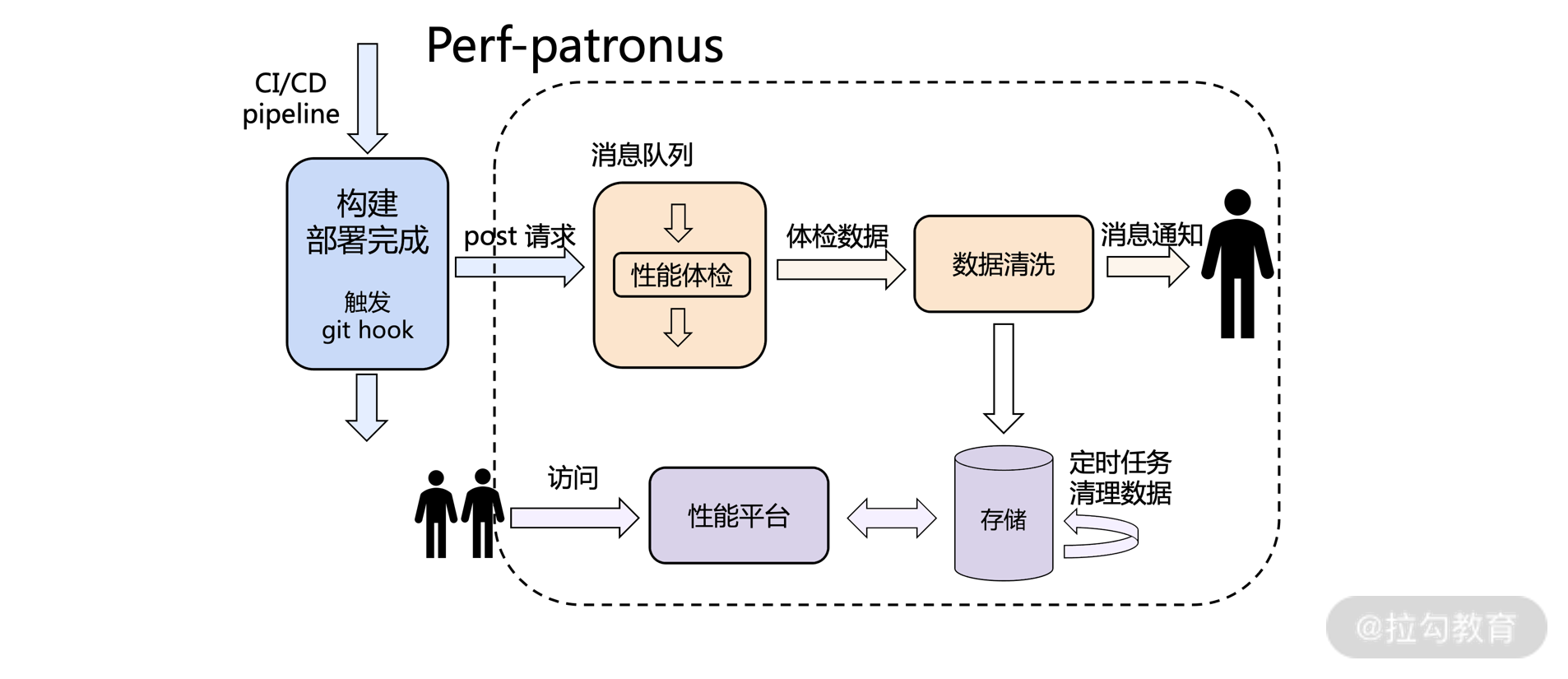

其工作架构和流程如下图所示:

28 | 设计性能守卫系统:完善 CI/CD 流程 - 图3

Perf-patronus 工作架构及流程图

  • 特定环境完成 MR 部署后,开始进行性能体检服务。
  • 性能体检服务由消息队列 worker 消费完成。
  • 每一次性能体检产出体检数据,根据数据内容是否达标,进行后续消息提醒;体检数据内容同时被性能守卫系统平台所消费,展现相关页面的性能情况。
  • 性能数据由 Redis 存储。
  • 性能体检相关富媒体资源(页面截图等)可以由容器持久化目录存储,或上传到 OSS 服务

预计平台使用情况,如下图所示:

28 | 设计性能守卫系统:完善 CI/CD 流程 - 图4

技术架构流程相对清晰,但我们需要思考一个重要的问题:如何真实反映用户情况?并以此为出发点,完善性能守卫系统的相关设计。

如何真实反映用户情况?

真实用户访问页面的情况千变万化,即便我们的代码没有变化,其他可变因素也会大量存在。因此我们应该统一共识一个相对稳定可靠的性能评判标准,其中关键一环是分析可能出现的可变因素,对每一类可变因素进行不同针对性设计,保证每次性能服务产出结果的说服力和稳定性。

常见不确定和波动因素

  • 页面不确定性

比如 A/B 实验情况。这种情况性能体检服务无法进行处理,需要接入者保证页面性能的可对比性。

  • 用户侧网络情况不确定性

针对这种情况,性能体检服务应该设计有可靠的 Throttling 机制,以及较合理的请求等待时间。

  • 终端设备不确定性

性能体检服务应该设计有可靠的 CPU Simulating 能力,并统一 CPU 能力测试范围标准。

  • 页面服务器不稳定性
    这方面因素影响较小,应该不用过多考虑。对于服务挂掉的情况,反映出性能异常即可。
  • 性能体检服务的稳定性

在同一台机器上,如果不确定有其他应用服务,会影响性能体检服务的稳定性和一致性。不过预计该影响因素不大,可以通过模拟网络环境和 CPU 能力,来保障性能体检服务的稳定性和一致性。

在对性能服务的跑分设计时,都需要考虑上述可变因素,大体上我们可以通过以下手段,最大化地磨平差异:

  • 保证性能体检服务的硬件 / 容器能力;
  • 需要接入者清楚代码或页面变动对页面性能可能产生的影响,并做好相应接入侧处理;
  • 自动化重复多次跑性能服务,取平均值
  • 模拟多种网络 / 终端情况,设计得分权重。

如何解决有 “用户态” 页面的鉴权问题?

对于有登录状态的页面,我们提供以下几种方案进行登录状态的性能服务:

  • 通过Puppeteer page.cookie,测试时通过 script 实现登录态;
  • 通过请求服务时,传递参数解决登录态问题。

整体流程

下面我们通过代码来串联整个流程。入口任务:

  1. async run(runOptions: RunOptions) {
  2. const results = {};
  3. const context = await this.createPuppeteer(runOptions);
  4. try {
  5. await this.Login(context);
  6. await this.before(context);
  7. await this.getLighthouseResult(context);
  8. await this.after(context, results);
  9. return await this.collectArtifact(context, results);
  10. } catch (error) {
  11. throw error;
  12. } finally {
  13. await this.disposeDriver(context);
  14. }
  15. }

其中,创建一个 Puppeteer 无头浏览器的逻辑,如下代码:

  1. async createPuppeteer (runOptions: RunOptions) {
  2. const launchOptions: puppeteer.LaunchOptions = {
  3. headless: true,
  4. defaultViewport: { width: 1440, height: 960 },
  5. args: ['--no-sandbox', '--disable-dev-shm-usage'],
  6. executablePath: 'xxx',
  7. };
  8. const browser = await puppeteer.launch(launchOptions);
  9. const page = (await browser.pages())[0];
  10. return { browser, page };
  11. }

打开相关页面,并执行 Lighthouse 模块,如下代码所示:

  1. async getLighthouseResult(context: Context) {
  2. const { browser, url } = context;
  3. const { artifacts, lhr } = await lighthouse(url, {
  4. port: new URL(browser.wsEndpoint()).port,
  5. output: 'json',
  6. logLevel: 'info',
  7. emulatedFormFactor: 'desktop',
  8. throttling: {
  9. rttMs: 40,
  10. throughputKbps: 10 * 1024,
  11. cpuSlowdownMultiplier: 1,
  12. requestLatencyMs: 0,
  13. downloadThroughputKbps: 0,
  14. uploadThroughputKbps: 0,
  15. },
  16. disableDeviceEmulation: true,
  17. onlyCategories: ['performance'],
  18. });
  19. context.lhr = lhr;
  20. context.artifacts = artifacts;
  21. }

上述流程都是常规启用 Lighthouse 模块,在 Node.js 环境中对相关页面执行 Lighthouse 的逻辑。

我们自定义的逻辑往往可以通过 Lighthouse 插件实现,一个 Lighthouse 插件就是一个 Node.js 模块,在插件中我们可以定义 Lighthouse 的检查项,并在产出报告中以一个新的 category 呈现。

举个例子,我们想要实现 “检查页面中是否含有大小超过 5MB 的 GIF 图片” 的任务,如以下代码:

  1. module.exports = {
  2. audits: [{
  3. path: 'lighthouse-plugin-cinememe/audits/cinememe.js',
  4. }],
  5. category: {
  6. title: 'Obligatory Cinememes',
  7. description: 'Modern webapps should have cinememes to ensure a positive ' +
  8. 'user experience.',
  9. auditRefs: [
  10. {id: 'cinememe', weight: 1},
  11. ],
  12. },
  13. };

对应自定义 Audits,如下代码:

  1. 'use strict';
  2. const Audit = require('lighthouse').Audit;
  3. class CinememeAudit extends Audit {
  4. static get meta() {
  5. return {
  6. id: 'cinememe',
  7. title: 'Has cinememes',
  8. failureTitle: 'Does not have cinememes',
  9. description: 'This page should have a cinememe in order to be a modern ' +
  10. 'webapp.',
  11. requiredArtifacts: ['ImageElements'],
  12. };
  13. }
  14. static audit(artifacts) {
  15. let hasCinememe = false;
  16. const results = [];
  17. artifacts.ImageElements.filter(image => {
  18. return !image.isCss &&
  19. image.mimeType &&
  20. image.mimeType !== 'image/svg+xml' &&
  21. image.naturalHeight > 5 &&
  22. image.naturalWidth > 5 &&
  23. image.displayedWidth &&
  24. image.displayedHeight;
  25. }).forEach(image => {
  26. if (image.mimeType === 'image/gif' && image.resourceSize >= 5000000) {
  27. hasCinememe = true;
  28. } else {
  29. results.push(image);
  30. }
  31. });
  32. const headings = [
  33. {key: 'src', itemType: 'thumbnail', text: ''},
  34. {key: 'src', itemType: 'url', text: 'url'},
  35. {key: 'mimeType', itemType: 'text', text: 'MIME type'},
  36. {key: 'resourceSize', itemType: 'text', text: 'Resource Size'},
  37. ];
  38. return {
  39. score: hasCinememe > 0 ? 1 : 0,
  40. details: Audit.makeTableDetails(headings, results),
  41. };
  42. }
  43. }
  44. module.exports = CinememeAudit;

通过上面插件,我们就可以在 Node.js 环境中,结合 CI/CD 流程,找出页面中大小超过 5MB 的 GIF 图片了。

由插件原理可知,一个性能守卫系统,是通过常规插件和自定义插件集合而成的,具有良好的扩展性。

总结

这一讲我们通过一个性能守卫系统,拓宽了 Node.js 的应用场景。我们需要对性能话题有一个更现代化的理论认知:传统的性能指标数据依然重要,但是现代化的性能指标数据也在很大程度上反映了用户体验。我们也应该通过学习,了解 Lighthouse 架构及其原理,并能通过 Lighthouse 插件进行自定义扩展,实现我们自主的性能指标考量。

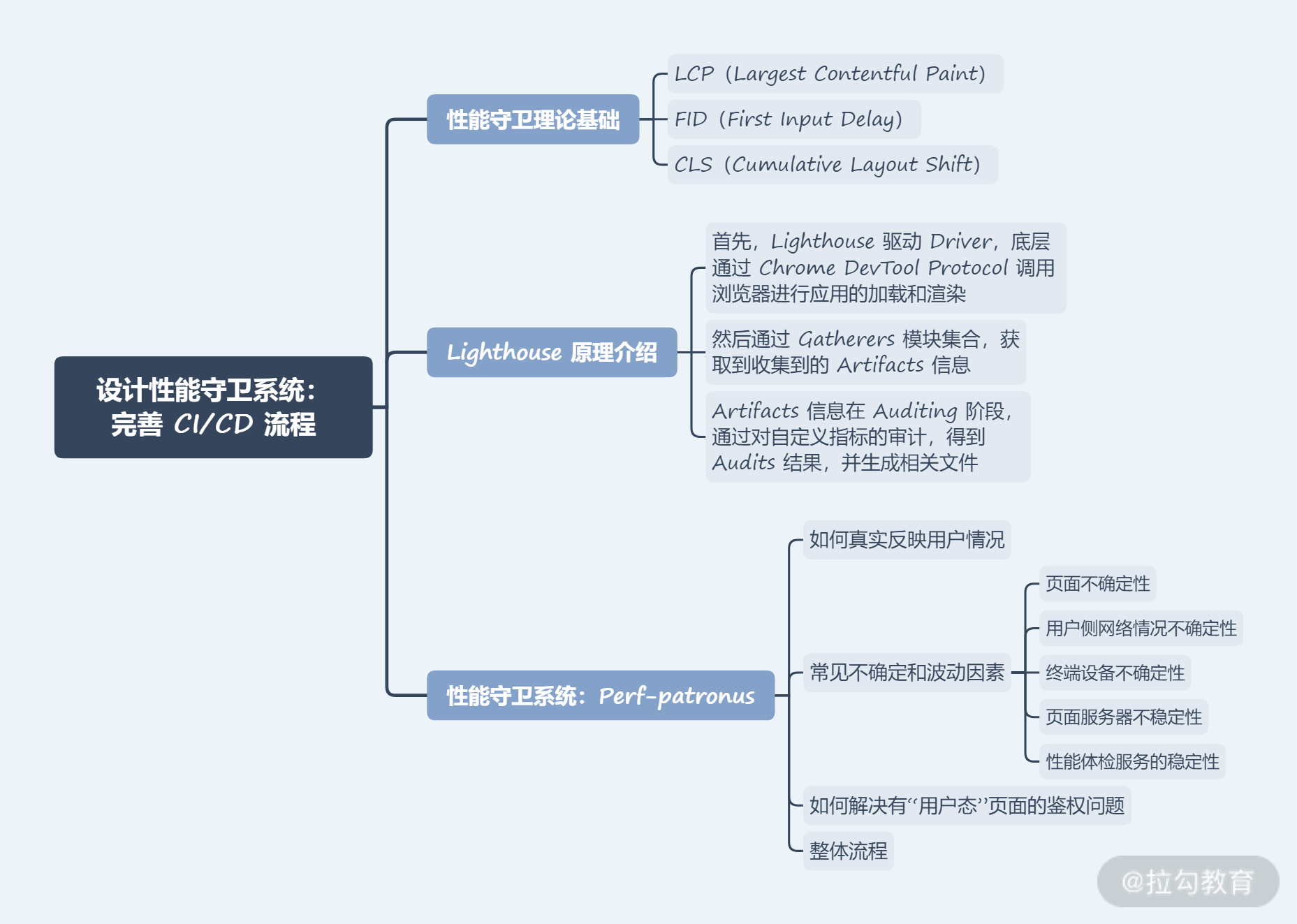

本讲内容总结如下:

28 | 设计性能守卫系统:完善 CI/CD 流程 - 图5

一方面,性能知识把基于 Lighthouse 的 Node.js 相关模块搬上 CI/CD 系统,这样一来我们能够守卫每一次上线,分析每一次上线对性能产生的影响——这是非常重要的实践。任何能力和扩展如果只是在本地,或通过 Chrome 插件的形式尝鲜显然是不够的,借助于 Node.js,我们能做到更多。

下一讲,我们将深入讲解 Node.js 另外一个重要的应用场景:企业级 BFF 网关。网关这个话题可以和微服务、Serverless 等概念相结合,想象空间无限大;同时我们又要深入到网关实现代码,抽丝剥茧,请你做好准备。
