1.1 IPSec VPN概述

企业对网络安全性的需求日益提升，而传统的TCP/IP协议缺乏有效的安全认证和保密机制。IPSec（Internet Protocol Security）作为一种开放标准的安全框架结构，可以用来保证IP数据报文在网络上传输的机密性、完整性和防重放。

1.2 IPSec VPN应用场景


  • IPSec是IETF定义的一个协议组。通信双方在IP层通过加密、完整性验证、数据源认证等方式，保证了IP数据报文在网络上传输的机密性、完整性和防重放。
  1. 机密性（Confidentiality）指对数据进行加密保护，用密文的形式传送数据。
  2. 完整性（Data Integrity）指对接收的数据进行认证，以判断报文是否被篡改。
  3. 防重放（Anti-replay）指防止恶意用户通过重复发送捕获到的数据包所进行的认证，即接收方会拒绝旧的或重复的数据包。

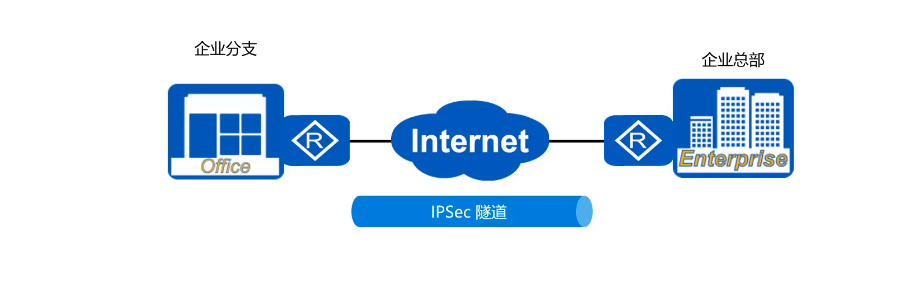

  • 企业远程分支机构可以通过使用IPSec VPN建立安全传输通道，接入到企业总部网络。

1.3 IPSec架构


  • IPSec VPN体系结构主要由AH（Authentication Header）、ESP（Encapsulating Security Payload）和IKE（Internet Key Exchange）协议套件组成。
  1. AH协议：主要提供的功能有数据源验证、数据完整性和防报文重放功能。然而，AH并不加密所保护的数据报
  2. ESP协议：提供AH协议的所有功能外（但其数据完整性校验不包含IP头），还可提供对IP报文的加密功能。
  3. IKE协议：用于自动协商AH和ESP所使用的密码算法。

1.4 安全联盟SA

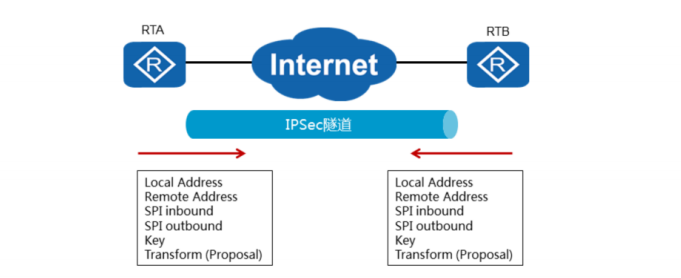

  • SA（Security Association）安全联盟定义了IPSec通信对等体间将使用的数据封装模式、认证和加密算法、密钥等参数。SA是单向的，两个对等体之间的双向通信，至少需要两个SA。如果两个对等体希望同时使用AH和ESP安全协议来进行通信，则对等体针对每一种安全协议都需要协商一对SA。
  • SA由一个三元组来唯一标识，这个三元组包括安全参数索引SPI（Security Parameter Index）、目的IP地址、安全协议（AH或ESP）。
  • 建立SA的方式有以下两种：
    • 手工方式：安全联盟所需的全部信息都必须手工配置。手工方式建立安全联盟比较复杂，但优点是可以不依赖IKE而单独实现IPSec功能。当对等体设备数量较少时，或是在小型静态环境中，手工配置SA是可行的
    • IKE动态协商方式：只需要通信对等体间配置好IKE协商参数，由IKE自动协商来创建和维护SA。动态协商方式建立安全联盟相对简单些。对于中、大型的动态网络环境中，推荐使用IKE协商建立SA。

1.5 IPSec传输模式


  • IPSec协议有两种封装模式：传输模式和隧道模式。

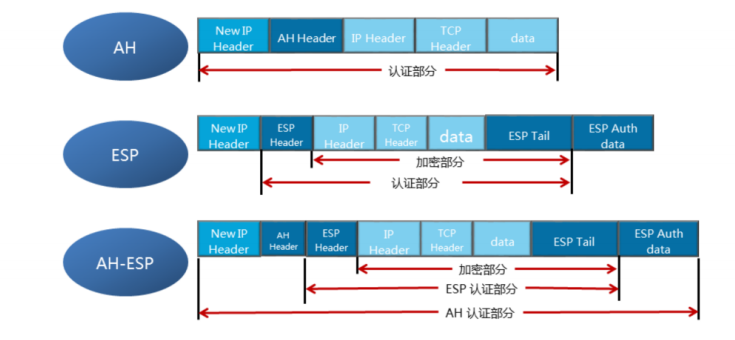

  • 传输模式中，在IP报文头和高层协议之间插入AH或ESP头。传输模式中AH或ESP主要对上层协议数据提供保护
  • 传输模式中的AH：在IP头部之后插入AH头，对整个IP数据包进行完整性校验。
  • 传输模式中的ESP：在IP头部之后插入ESP头，在数据字段后插入尾部以及认证字段。对高层数据和ESP尾部进行加密。对IP数据包中的ESP报文头，高层数据和ESP尾部进行完整性校验。
  • 传输模式中的AH+ESP：在IP头部之后插入AH和ESP头，在数据字段后插入尾部以及认证字段。

1.6 IPSec隧道模式


  • 隧道模式中，AH或ESP头封装在原始IP报文头之前，并另外生成一个新的IP头封装到AH或ESP之前。隧道模式可以完全地对原始IP数据报进行认证和加密，而且，可以使用IPSec对等体的IP地址来隐藏客户机的IP地址。
  • 隧道模式中的AH：对整个原始IP报文提供完整性检查和认证，认证功能优于ESP。但AH不提供加密功能，所以通常和ESP联合使用。
  • 隧道模式中的ESP：对整个原始IP报文和ESP尾部进行加密，对ESP报文头、原始IP报文和ESP尾部进行完整性校验。
  • 隧道模式中的AH+ESP：对整个原始IP报文和ESP尾部进行加密、AH、ESP分别会对不同部分进行完整性校验

1.7 IPSec VPN配置步骤


  • 配置IPSec VPN的步骤如下：
  1. 首先需要检查报文发送方和接收方之间的网络层可达性，确保双方只有建立IPSec VPN隧道才能进行IPSec通信
  2. 第二步是定义数据流。因为部分流量无需满足完整性和机密性要求，所以需要对流量进行过滤，选择出需要进行IPSec处理的兴趣流。可以通过配置ACL来定义和区分不同的数据流。
  3. 第三步是配置IPSec安全提议。IPSec提议定义了保护数据流所用的安全协议、认证算法、加密算法和封装模式。安全协议包括AH和ESP，两者可以单独使用或一起使用，AH支持MD5和SHA-1认证算法，ESP支持两种认证算法（MD5和SHA-1）和三种加密算法（DES、3DES和AES）。为了能够正常传输数据流，安全隧道两端的对等体必须使用相同的安全协议、认证算法、加密算法和封装模式。如果要在两个安全网关之间建立IPSec隧道，建议将IPSec封装模式设置为隧道模式，以便隐藏通信使用的实际源IP地址和目的IP地址。

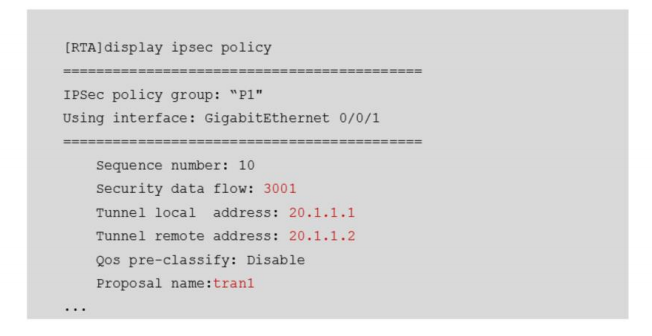

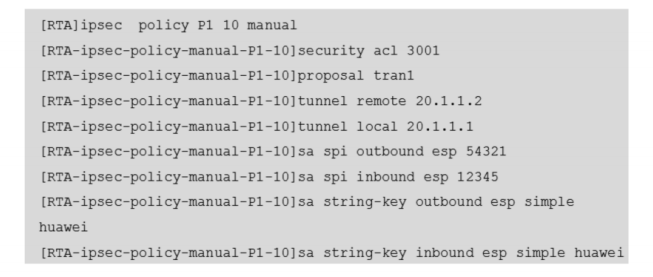

  4. 第四步是配置IPSec安全策略。IPSec策略中会应用IPSec提议中定义的安全协议、认证算法、加密算法和封装模式。每一个IPSec安全策略都使用唯一的名称和序号来标识。IPSec策略可分成两类：手工建立SA的策略和IKE协商建立SA的策略。

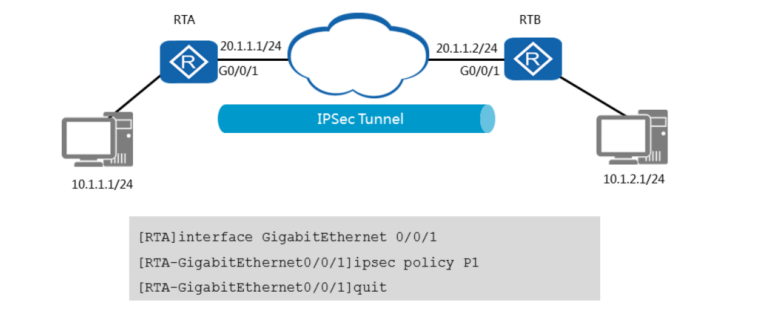

  5. 第五步是在一个接口上应用IPSec安全策略。

1.8 IPSec VPN配置


  • 本示例中的IPSec VPN连接是通过配置静态路由建立的，下一跳指向RTB。需要配置两个方向的静态路由保证双方通信可达。建立一条高级ACL，用于确定哪些感兴趣流需要通过IPSec VPN隧道，高级ACL能够依据特定参数过滤流量，继而对流量执行丢弃、通过和保护操作。

  • 执行ipsec proposal命令，可以创建IPSec提议并进入IPSec提议视图。缺省情况下，使用ipsec proposal命令创建的IPSec提议采用ESP协议、MD5认证算法和隧道封装。IPSec提议视图下执行下列命令可以修改这些参数。

  • 执行transform [ah|ah-esp|esp]命令，可以重新配置隧道采用的安全协议。
  • 执行encapsulation-mode{transport|tunnel}命令，可以配置报文的封装模式。
  • 执行esp authentication-algorithm[md5|sha1|sha2-256|sha2-384|sha2-512]命令，可以配置ESP协议使用的认证算法。
  • 执行esp encryption-algorithm[des|3des|ase-128|aes-192|aes-256]命令，可以配置ESP加密算法。
  • 执行ah authentication-algorithm[md5|sha1|sha2-256|sha2-384|sha2-512]命令，可以配置AH协议使用的认证算法。
