图解Go的channel底层原理

废话不多说，直奔主题。

channel 的整体结构图

简单说明：

• buf是有缓冲的 channel 所特有的结构，用来存储缓存数据。是个循环链表
• sendx和 recvx用于记录 buf这个循环链表中的~ 发送或者接收的~ index
• lock是个互斥锁。
• recvq和 sendq分别是接收 (<-channel) 或者发送 (channel <- xxx) 的 goroutine 抽象出来的结构体 (sudog) 的队列。是个双向链表

源码位于 /runtime/chan.go中 (目前版本：1.11)。结构体为 hchan。

1. type hchan struct {

2. qcount uint // total data in the queue

3. dataqsiz uint // size of the circular queue

4. buf unsafe.Pointer // points to an array of dataqsiz elements

5. elemsize uint16

6. closed uint32

7. elemtype *_type // element type

8. sendx uint // send index

9. recvx uint // receive index

10. recvq waitq // list of recv waiters

11. sendq waitq // list of send waiters

12. // lock protects all fields in hchan, as well as several

13. // fields in sudogs blocked on this channel.

14. //

15. // Do not change another G's status while holding this lock

16. // (in particular, do not ready a G), as this can deadlock

17. // with stack shrinking.

18. lock mutex

19. }

下面我们来详细介绍 hchan中各部分是如何使用的。

先从创建开始

我们首先创建一个 channel。

1. ch := make(chan int, 3)

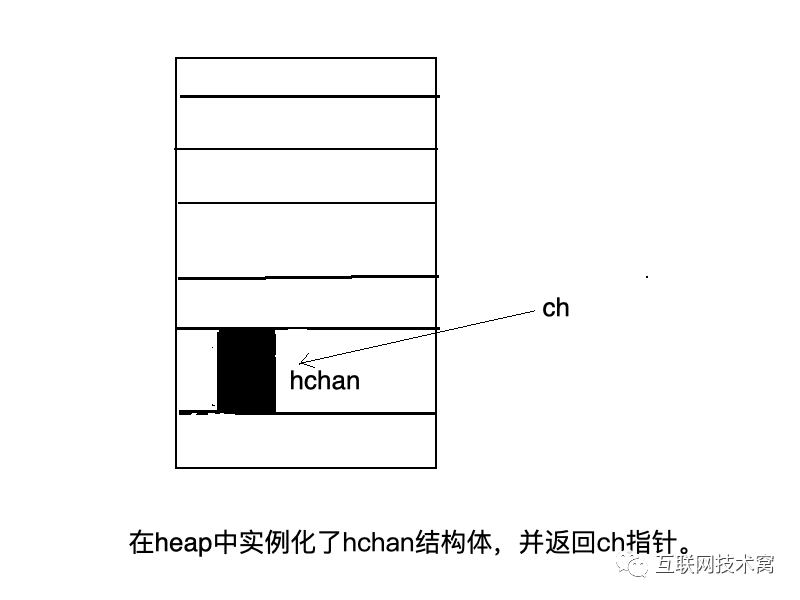

创建 channel 实际上就是在内存中实例化了一个 hchan的结构体，并返回一个 ch 指针，我们使用过程中 channel 在函数之间的传递都是用的这个指针，这就是为什么函数传递中无需使用 channel 的指针，而直接用 channel 就行了，因为 channel 本身就是一个指针。

channel 中发送 send(ch <- xxx) 和 recv(<- ch) 接收

先考虑一个问题，如果你想让 goroutine 以先进先出 (FIFO) 的方式进入一个结构体中，你会怎么操作？加锁！对的！channel 就是用了一个锁。hchan 本身包含一个互斥锁 mutex

channel 中队列是如何实现的

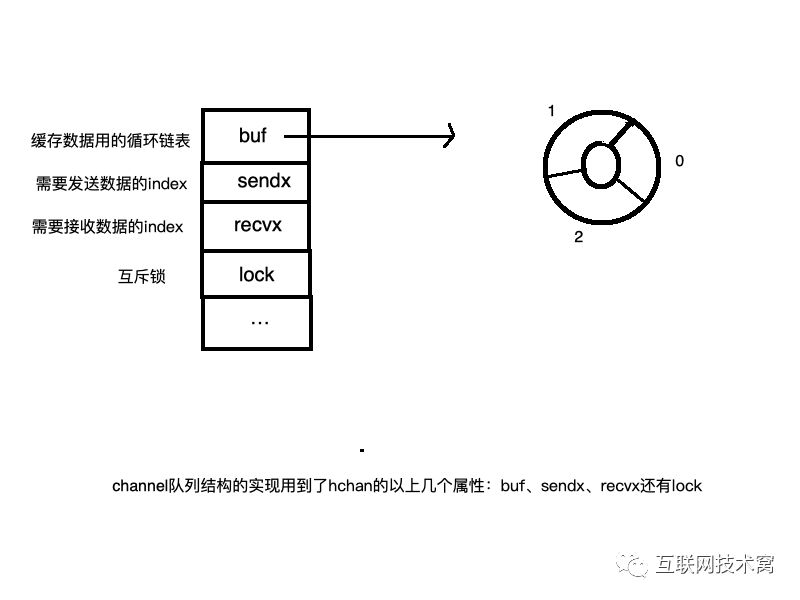

channel 中有个缓存 buf，是用来缓存数据的 (假如实例化了带缓存的 channel 的话) 队列。我们先来看看是如何实现 “队列” 的。还是刚才创建的那个 channel

1. ch := make(chan int, 3)

当使用 send(ch<-xx)或者 recv(<-ch)的时候，首先要锁住 hchan这个结构体。

然后开始 send(ch<-xx)数据。一

1. ch <- 1

二

1. ch <- 1

三

1. ch <- 1

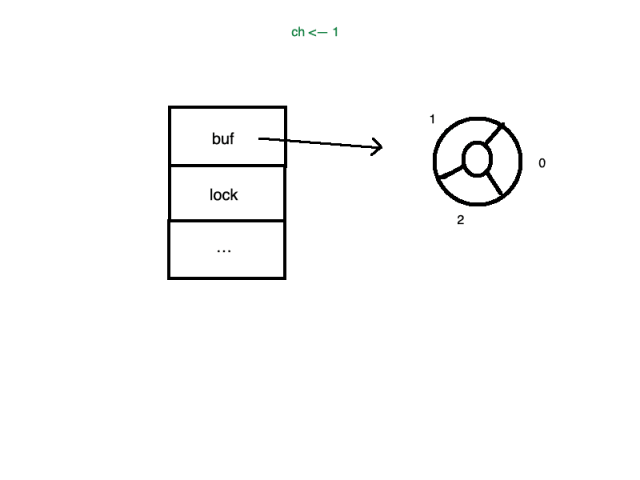

这时候满了，队列塞不进去了 动态图表示为：

然后是取 recv(<-ch)的过程，是个逆向的操作，也是需要加锁。

然后开始 recv(<-ch)数据。一

1. <-ch

二

1. <-ch

三

1. <-ch

图为：

注意以上两幅图中 buf和 recvx以及 sendx的变化， recvx和 sendx是根据循环链表 buf的变动而改变的。至于为什么 channel 会使用循环链表作为缓存结构，我个人认为是在缓存列表在动态的 send和 recv过程中，定位当前 send或者 recvx的位置、选择 send的和 recvx的位置比较方便吧，只要顺着链表顺序一直旋转操作就好。

缓存中按链表顺序存放，取数据的时候按链表顺序读取，符合 FIFO 的原则。

send/recv 的细化操作

注意：缓存链表中以上每一步的操作，都是需要加锁操作的！

每一步的操作的细节可以细化为：

• 第一，加锁
• 第二，把数据从 goroutine 中 copy 到 “队列” 中(或者从队列中 copy 到 goroutine 中）。
• 第三，释放锁

每一步的操作总结为动态图为：(发送过程)

或者为：(接收过程)

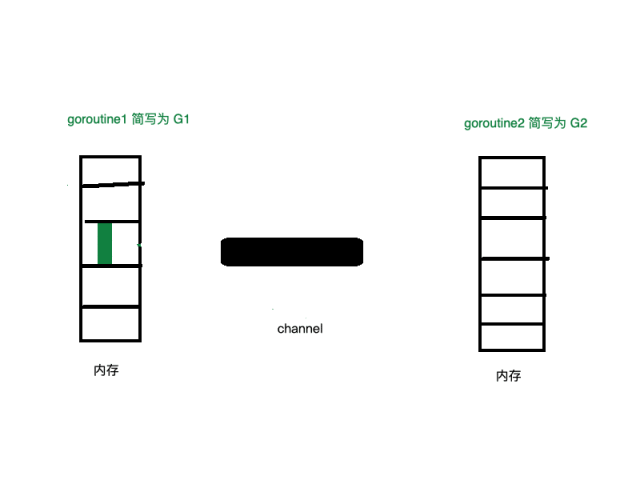

所以不难看出，Go 中那句经典的话： Donotcommunicatebysharing memory;instead,share memorybycommunicating.的具体实现就是利用 channel 把数据从一端 copy 到了另一端！还真是符合 channel的英文含义：

当 channel 缓存满了之后会发生什么？这其中的原理是怎样的？

使用的时候，我们都知道，当 channel 缓存满了，或者没有缓存的时候，我们继续 send(ch <- xxx) 或者 recv(<- ch) 会阻塞当前 goroutine，但是，是如何实现的呢？

我们知道，Go 的 goroutine 是用户态的线程 ( user-space threads)，用户态的线程是需要自己去调度的，Go 有运行时的 scheduler 去帮我们完成调度这件事情。关于 Go 的调度模型 GMP 模型我在此不做赘述，如果不了解，可以看我另一篇文章 (Go 调度原理)

goroutine 的阻塞操作，实际上是调用 send(ch<-xx)或者 recv(<-ch)的时候主动触发的，具体请看以下内容：

1. //goroutine1 中，记做 G1

2. ch := make(chan int, 3)

3. ch <- 1

4. ch <- 1

5. ch <- 1

这个时候 G1 正在正常运行, 当再次进行 send 操作 (ch<-1) 的时候，会主动调用 Go 的调度器, 让 G1 等待，并从让出 M，让其他 G 去使用

同时 G1 也会被抽象成含有 G1 指针和 send 元素的 sudog结构体保存到 hchan 的 sendq中等待被唤醒。

那么，G1 什么时候被唤醒呢？这个时候 G2 隆重登场。

G2 执行了 recv 操作 p:=<-ch，于是会发生以下的操作：

G2 从缓存队列中取出数据，channel 会将等待队列中的 G1 推出，将 G1 当时 send 的数据推到缓存中，然后调用 Go 的 scheduler，唤醒 G1，并把 G1 放到可运行的 Goroutine 队列中。

假如是先进行执行 recv 操作的 G2 会怎么样？

你可能会顺着以上的思路反推。首先：

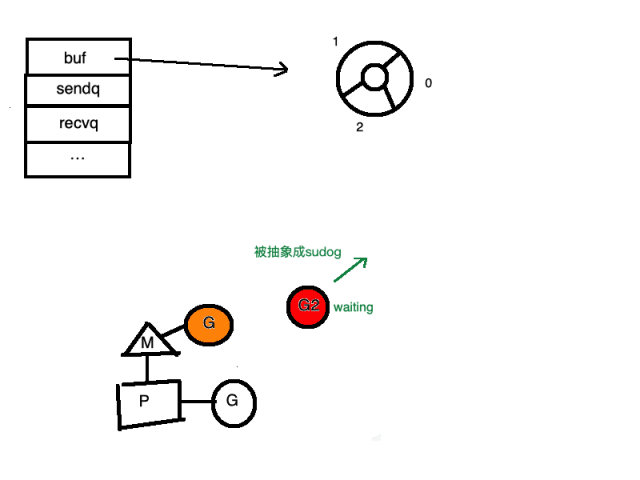

这个时候 G2 会主动调用 Go 的调度器, 让 G2 等待，并从让出 M，让其他 G 去使用。G2 还会被抽象成含有 G2 指针和 recv 空元素的 sudog结构体保存到 hchan 的 recvq中等待被唤醒

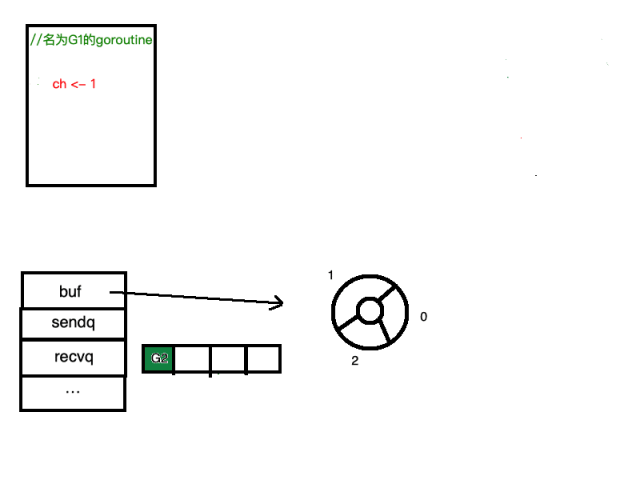

此时恰好有个 goroutine G1 开始向 channel 中推送数据 ch<-1。此时，非常有意思的事情发生了：

G1 并没有锁住 channel，然后将数据放到缓存中，而是直接把数据从 G1 直接 copy 到了 G2 的栈中。这种方式非常的赞！在唤醒过程中，G2 无需再获得 channel 的锁，然后从缓存中取数据。减少了内存的 copy，提高了效率。

之后的事情显而易见：
