一、前言

在开发过程中项目的发布上线尤其是令人头疼的一个环节，代码更新、配置、编译、发布，每一个环节都需要人工参与的情况下，单个项目或许尚且能够接受，但如果多个项目的情况下，对于运维工作会是一场灾难。
另一方面，在部署项目时，系统的环境往往也是困扰着运维人员的一个因素，是Ubuntu还是CentOs，版本是8是7还是6，环境的因素很大程度上会影响部署的应用，更遑论每个应用间还会相互干扰。
因此引入了Docker+Jenkins，要实现的需求很简单，第一部署不再需要关心系统环境，每个应用独立运行；第二部署自动化，代码能够发布后不管。
再者，目前微服务盛行，而集群运维也越来越多的交给k8s，要上这两个首先容器化和部署自动化都是必须走的第一步。

二、准备

2.1 采用技术栈

  • 应用容器引擎：Docker
  • 容器编排工具：Docker-Compose
  • 可视化容器管理工具：Portainer
  • 持续集成工具：Jenkins

    2.2 工作空间目录结构

    1. ├── jenkins_home (jenkins工作空间映射目录)
    2. ├── nginx (nginx容器映射目录)
    3.  │ ├── conf (nginx配置文件)
    4.  │ ├── html (前端项目部署目录)
    5.  │ └── logs (运行日志)
    6. ├── redis (redis容器映射目录)
    7.  │ ├── conf (redis配置文件)
    8.  │ └── logs (运行日志)
    9. ├── tomcat (tomcat容器映射目录)
    10.  │ ├── log (运行日志)
    11.  │ └── webapps (项目部署目录)
    12.  │         └── logs (运行日志)
    13. └── docker-compose.yml (docker配置文件)

    三、安装Docker

    3.1 Docker本体安装

    CentOs下的Docker安装只需执行以下命令：
    curl -fsSL https://get.docker.com | bash -s docker --mirror Aliyun
    其它系统环境下的安装方式

    3.2 容器编排工具Docker-Compose安装

    拉取稳定版Docker Compose进行安装（要安装其他版本可替换1.24.1）：
    curl -L "https://github.com/docker/compose/releases/download/1.24.1/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose
    将可执行权限应用于二进制文件：
    chmod +x /usr/local/bin/docker-compose
    创建软链接：
    ln -s /usr/local/bin/docker-compose /usr/bin/docker-compose

    3.3 可视化容器管理Portainer安装

    通过docker拉取最新版本的portainer，映射在宿主机的9000端口，赋予其管理其他docker容器的权限，并设置随docker启动：
    docker pull portainer/portainer
docker run -d -p 9000:9000 -v /root/portainer:/data -v /var/run/docker.sock:/var/run/docker.sock --restart=always --name dev-portainer portainer/portainer

    3.4 常用命令

    docker启动/重启：
    systemctl start docker
systemctl restart docker
    查看运行容器信息：
    docker ps
    查询容器
    docker search 容器名

    四、编写配置Yaml文件

    4.1 常用配置项说明

    services:
# 服务名
tomcat:
# 容器实例名，必须唯一
container_name: "tomcat"
# 镜像名，可以通过镜像名、镜像id、等方式定义
image: tomcat:8.5.38
# 映射端口，格式为：宿主机端口:容器端口
ports:
 - "8001:8080"
# 映射目录，格式为：宿主机目录:容器目录
volumes:
 - "/usr/local/workspace/tomcat/log:/usr/local/tomcat/logs"
 - "/usr/local/workspace/tomcat/webapps:/usr/local/tomcat/webapps"
# 配置环境变量，仅在容器初始化时生效
environment:
# 配置容器初始化时需要执行的命令
command:
# 使用网络配置，用于定义容器间互相通讯用的内部地址/别名等
networks:
 workspace:
  ipv4_address: 172.19.0.80
    注意文件缩进，使用空格缩进，不要使用tab。
    更多配置项信息

    4.2 配置宿主机映射目录

    根据需要在宿主机上建立映射目录，如果拿不准容器下对应的目录路径，可以先不填，创建以后通过portainer登录容器控制端后查询，目前用到的几个目录如下：
    volumes:
 # tomcat日志
 - "/usr/local/workspace/tomcat/log:/usr/local/tomcat/logs"
 # tomcat项目部署目录
 - "/usr/local/workspace/tomcat/webapps:/usr/local/tomcat/webapps"
volumes:
 # redis配置文件
 - "/usr/local/workspace/redis/conf/redis.conf:/usr/local/etc/redis/redis.conf"
 # redis日志
 - "/usr/local/workspace/redis/log:/usr/local/etc/logs"
volumes:
 # nginx配置文件
 - "/usr/local/workspace/nginx/conf/nginx.conf:/etc/nginx/nginx.conf"
 # 前端页面放置目录
 - "/usr/local/workspace/nginx/html:/usr/share/nginx/html"
 # nginx日志
 - "/usr/local/workspace/nginx/logs:/var/log/nginx"
 # 上传文件放置目录
 - "/usr/local/workspace/tomcat/webapps/upload:/usr/share/nginx/html/upload_group/upload"
 - "/usr/local/workspace/tomcat_stock/webapps/upload:/usr/share/nginx/html/upload_stock/upload"
volumes:
 # jenkins项目工作空间
 - "/usr/local/workspace/jenkins_home:/var/jenkins_home"
 # 授权jenkins可以管理其他容器
 - "/var/run/docker.sock:/var/run/docker.sock"

    4.3 配置自定义网络

    在默认情况下Docker在启动容器时会为容器自动配置内网ip，ip地址与容器启动的顺序有关。但实际业务中往往需要为应用配置固定IP，这个时候可以使用自定义配置网络
    networks:
# 自定义网络名
workspace:
ipam:
 driver: default
 config:
  # 子网掩码
  - subnet: 172.19.0.0/16

    4.4 参考配置yaml（这边例子有两个tomcat部署的方式，根据实际调整咯）

    # yml配置
version: "3"
# 自定义一个网络
networks:
workspace:
ipam:
 driver: default
 config:
  - subnet: 172.19.0.0/16
services:
# tomcat1配置
tomcat:
container_name: "tomcat"
image: tomcat:8.5.38
ports:
 - "8001:8080"
volumes:
 - "/usr/local/workspace/tomcat/log:/usr/local/tomcat/logs"
 - "/usr/local/workspace/tomcat/webapps:/usr/local/tomcat/webapps"
networks:
 workspace:
  ipv4_address: 172.19.0.80
# tomcat2配置
tomcat_stock:
container_name: "tomcat_stock"
image: tomcat:8.5.38
ports:
 - "8002:8080"
volumes:
 - "/usr/local/workspace/tomcat_stock/log:/usr/local/tomcat/logs"
 - "/usr/local/workspace/tomcat_stock/webapps:/usr/local/tomcat/webapps"
networks:
 workspace:
  ipv4_address: 172.19.0.100
# mysql配置
mysql:
container_name: "mysql"
image: mysql
ports:
  - "3306:3306"
environment:
  MYSQL_ROOT_PASSWORD: "12345qwerT.."
  MYSQL_ROOT_HOST: "%"
  MYSQL_USER: "cus"
  MYSQL_PASSWORD: "12345qwerT.."
  MYSQL_DATABASE: "xin_group_fixed_asset_db"
networks:
 workspace:
# redis配置
redis:
container_name: "redis"
image: redis
ports:
 - "6379:6379"
volumes:
 - "/usr/local/workspace/redis/conf/redis.conf:/usr/local/etc/redis/redis.conf"
 - "/usr/local/workspace/redis/log:/usr/local/etc/logs"
command:
 "redis-server /usr/local/etc/redis/redis.conf"
networks:
 workspace:
# nginx配置
nginx:
container_name: "nginx"
image: nginx
ports:
 - "80:80"
 - "100:100"
volumes:
 - "/usr/local/workspace/nginx/conf/nginx.conf:/etc/nginx/nginx.conf"
 - "/usr/local/workspace/nginx/html:/usr/share/nginx/html"
 - "/usr/local/workspace/nginx/logs:/var/log/nginx"
 - "/usr/local/workspace/tomcat/webapps/upload:/usr/share/nginx/html/upload_group/upload"
 - "/usr/local/workspace/tomcat_stock/webapps/upload:/usr/share/nginx/html/upload_stock/upload"
networks:
 workspace:
# jenkins配置
jenkins:
container_name: "jenkins"
image: jenkins/jenkins:lts
ports:
 - "8000:8080"
 - "50000:50000"
volumes:
 - "/usr/local/workspace/jenkins_home:/var/jenkins_home"
 - "/var/run/docker.sock:/var/run/docker.sock"
networks:
 workspace:
    注意配置文件名需命名为docker-compose.yaml，否则启动时需要指定配置文件名。编写好配置文件后跳转到配置文件所在目录，执行以下命令，docker-compose会自动拉取镜像进行配置安装：
    docker-compose up -d

    五、安装和配置Jenkins

    5.1 初始化及插件安装

    5.1.1 Jenkins安装及初始化
    使用官方提供的最新镜像进行安装（jenkins/jenkins:lts），避免出错

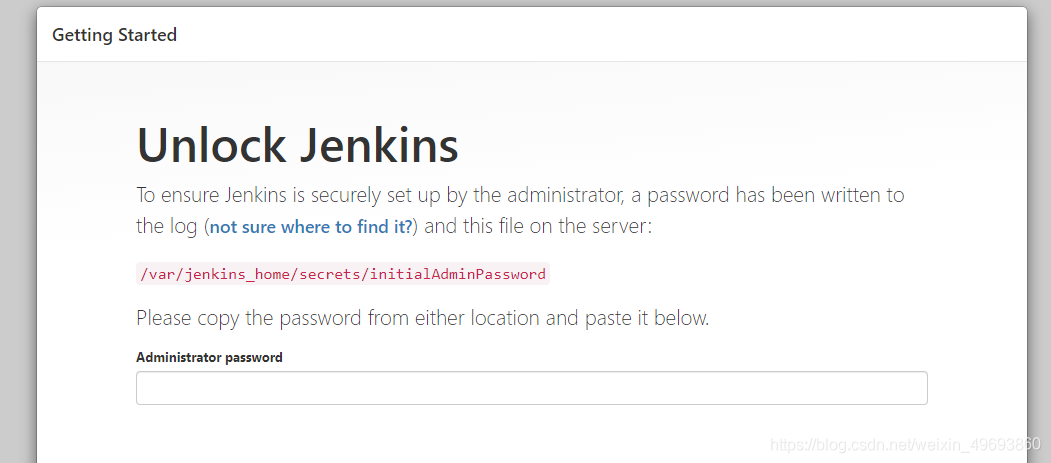

    初次访问需要登录Jenkins所在容器，执行查询命令获得初始密码
    /var/jenkins_home/secrets/initialAdminPassword

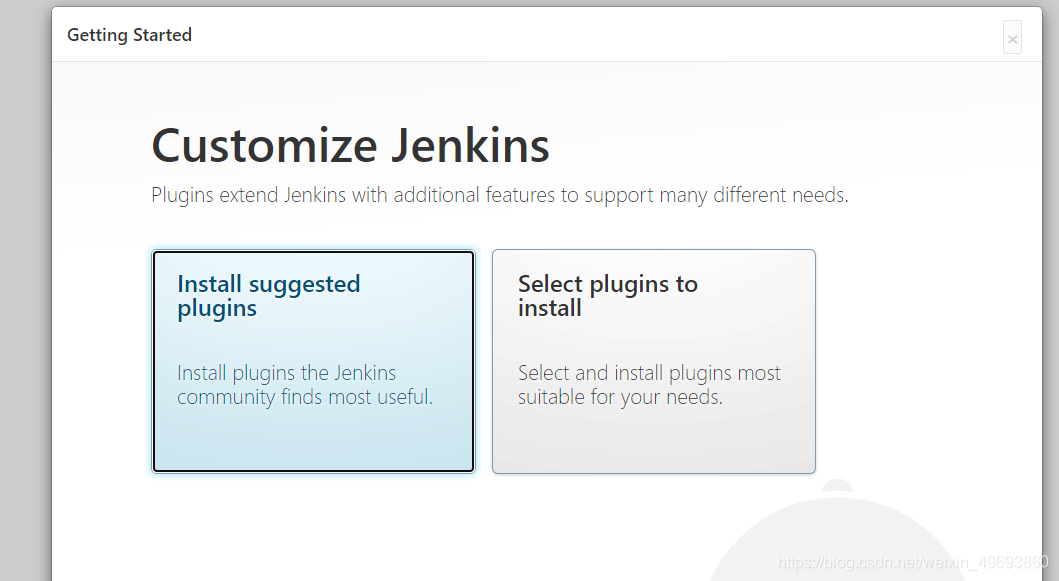

选择安装推荐插件
因为网络的问题在安装过程中可能出现插件安装失败的情况，可以先将安装失败的插件名记录下来之后更换源后再重新下载，也可选择重试几次。
插件安装完成后设置管理员信息，一路保存进入主界面

5.1.2 其他所需安装插件

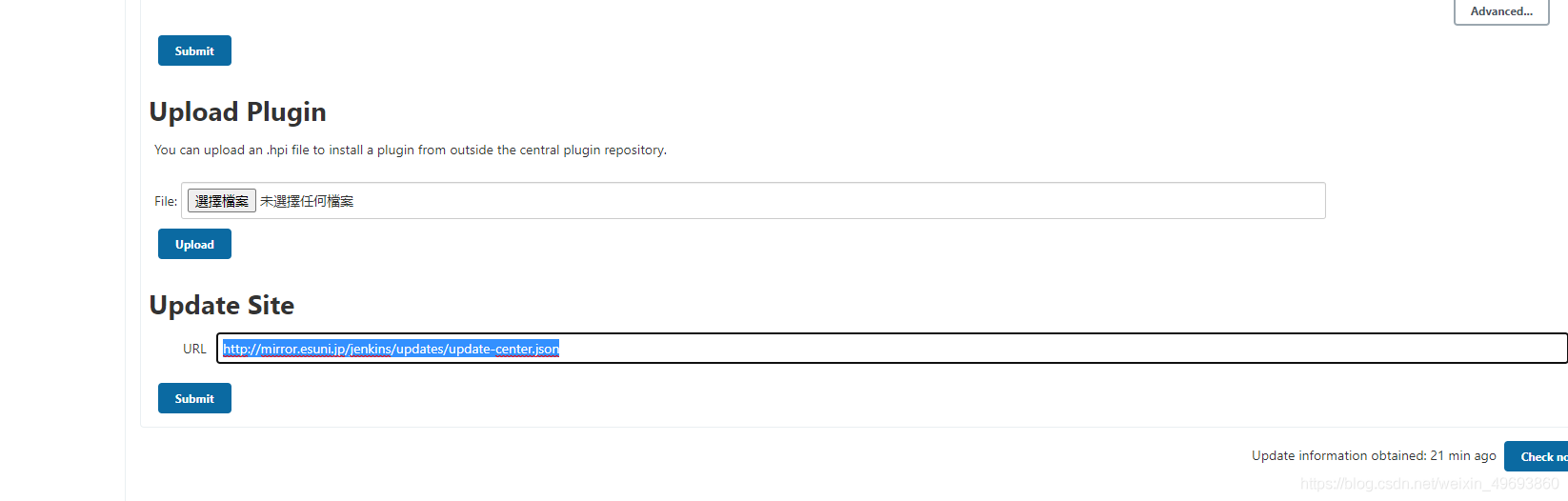

首先为Jenkins设置源地址，加快插件下载速度，在Jenkins管理界面上，进入管理Jenkins>插件管理>Advanced页签，找到Update Site，设置为 https://mirrors.tuna.tsinghua.edu.cn/jenkins/updates/update-center.json

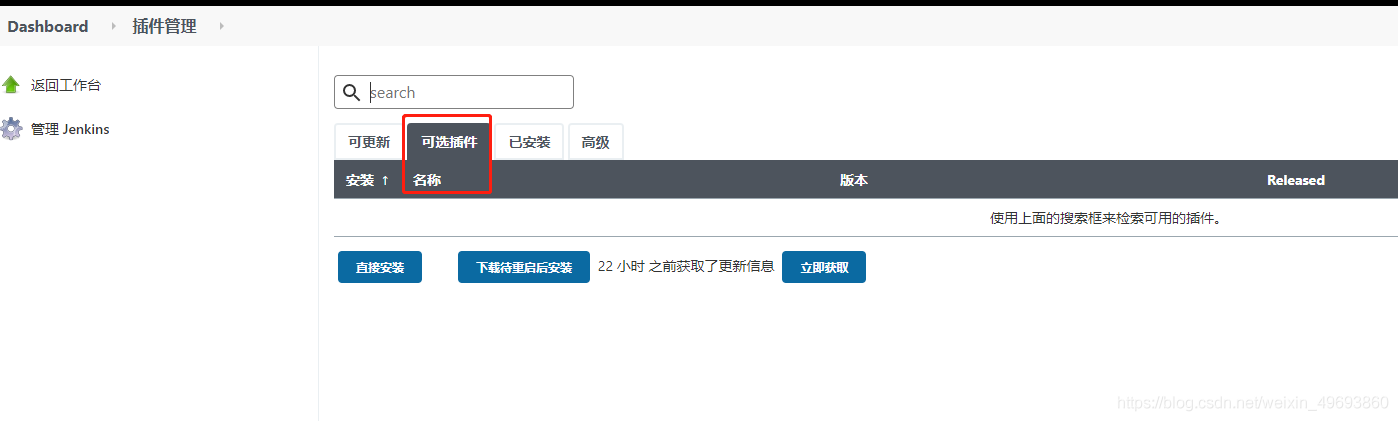

在Jenkins管理界面上，进入管理Jenkins>插件管理，在可选插件标签页下查询可安装插件
需要安装的插件列表如下

  • Maven插件


  • NodeJs插件


  • Docker插件

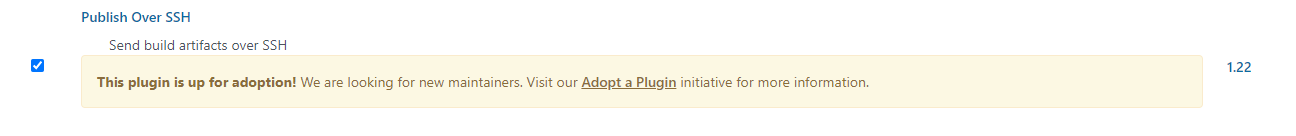

  • Publish Over SSH插件


  • GitLab & Git Parameter & Generic Webhook Trigger


  • 中文语言包

安装完成后访问http://Jenkins地址/restart/，重启Jenkins，重启完成后在installed页签检查插件是否成功安装

5.2 系统配置及全局工具配置

5.2.1 中文语言设置

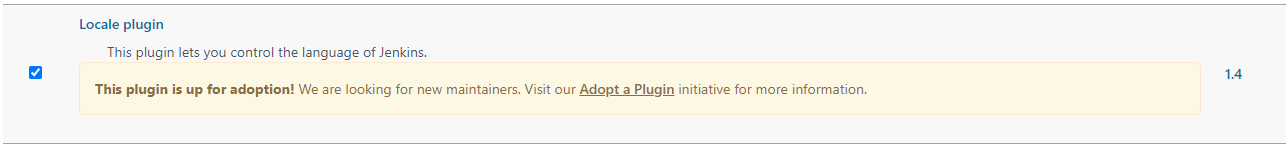

在系统设置中找到Locale一栏，输入zh_CN，并勾选下面的复选框

5.2.2 Maven插件配置

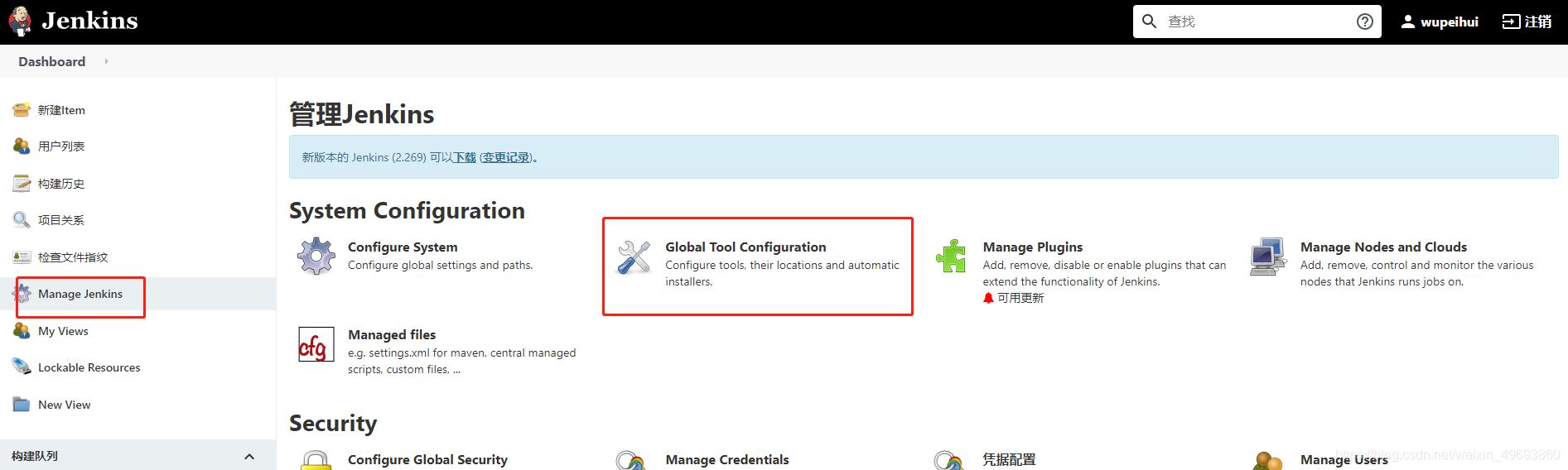

进入管理Jenkins>全局工具设置，找到Maven一栏（注意首先要安装Maven插件）

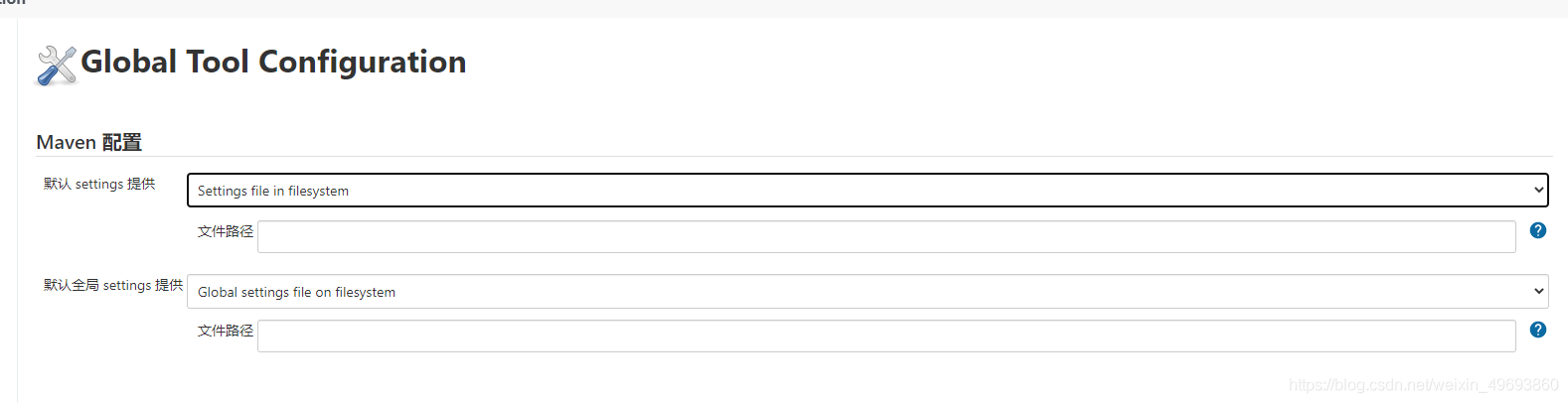

在Maven配置一栏中，可以选择使用默认配置（比较慢），也可以使用自定义配置，在宿主机的jenkins_home目录下放入maven配置，并在此处填写对应容器下的路径即可

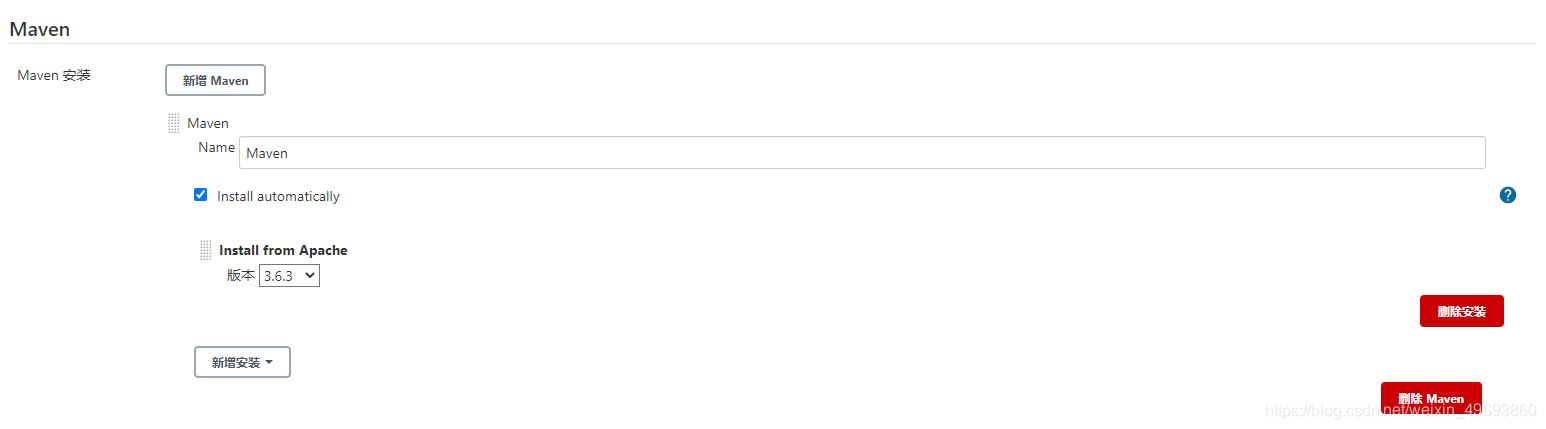

在Maven一栏，点击Maven安装设置别名，勾选自动安装，选择从Apache安装，如此初次构建项目时Jenkins会自动在容器中安装Maven（如果自行安装了Maven则不需要勾选自动安装复选框）

5.2.3 NodeJs插件配置

进入管理Jenkins>全局工具设置，找到NodeJs一栏（注意首先要安装NodeJs插件），选择自动安装

5.2.4 Docker插件配置

*该项用于流水线构建，可以先不用设置

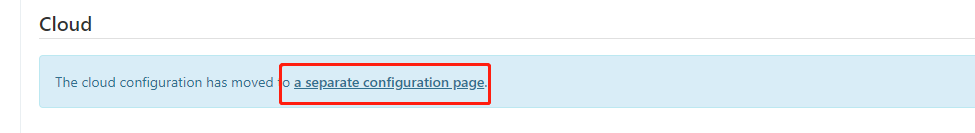

进入管理Jenkins>系统管理，在最下方找到Cloud（云）一栏，点击前往管理
在管理页面，点击add a new cloud按钮，在下拉框中选择docker，设置名称，并配置远程docker地址（远程宿主机需要先开放对应端口的访问，详见下一节），点击Test Connection检查配置情况

5.2.5 远程SSH插件配置

进入管理Jenkins>系统管理，找到Publish over SSH一栏，点击新增按钮，新增一条远程SSH配置，设置别名、链接Host、登录用户名、访问目录，点击高级，勾选Use password authentication, or use a different key复选框，输入登录密码

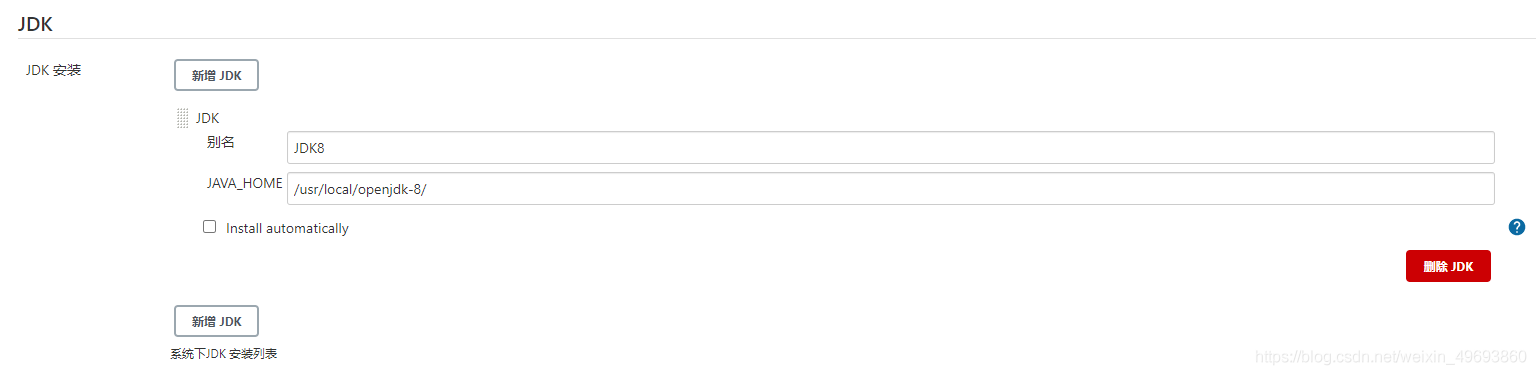

5.2.6 JDK配置

一般来说Jenkins安装应当自带JDK，可以登录容器查看是否安装java，如果没有同样可以自动安装

5.3 配置远程宿主机Docker开放访问

在宿主机下编辑docker配置信息

vim  /usr/lib/systemd/system/docker.service

找到ExecStart一项，将其修改为

ExecStart=/usr/bin/dockerd -H tcp://0.0.0.0:2376 -H unix:///var/run/docker.sock

注意服务器开放2376端口，修改完成后重启网络并重启docker

systemctl daemon-reload
systemctl restart docker

5.4 配置Maven项目

5.4.1 创建项目

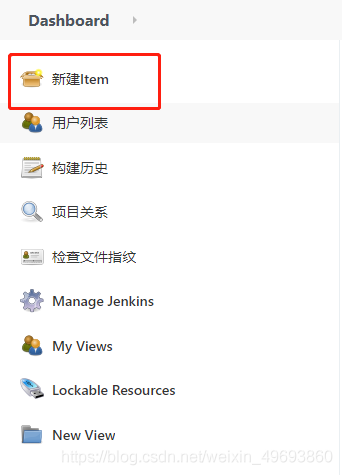

进入Jenkins主界面，点击左侧新建Item按钮，创建一个新工程，如果正确安装并配置了Maven插件，在工程创建向导页面会出现 构建一个Maven项目 的选项
当几个工程配置都差不多时，可以输入已有工程的名称，复制已有工程的配置

5.4.2 构建策略设置

可以设置工作空间中最多可保持的构建文件数量和保存天数，这里节省空间选则保持1个保留2天

5.4.3 源码管理设置

这里设置git地址和对应要拉取的分支，注意git版本要写对

5.4.4 构建触发器设置

这里选择api触发，此处设置token后，可以通过地址http://JENKINS_URL/job/工程名/build?token=TOKEN_NAME触发构建

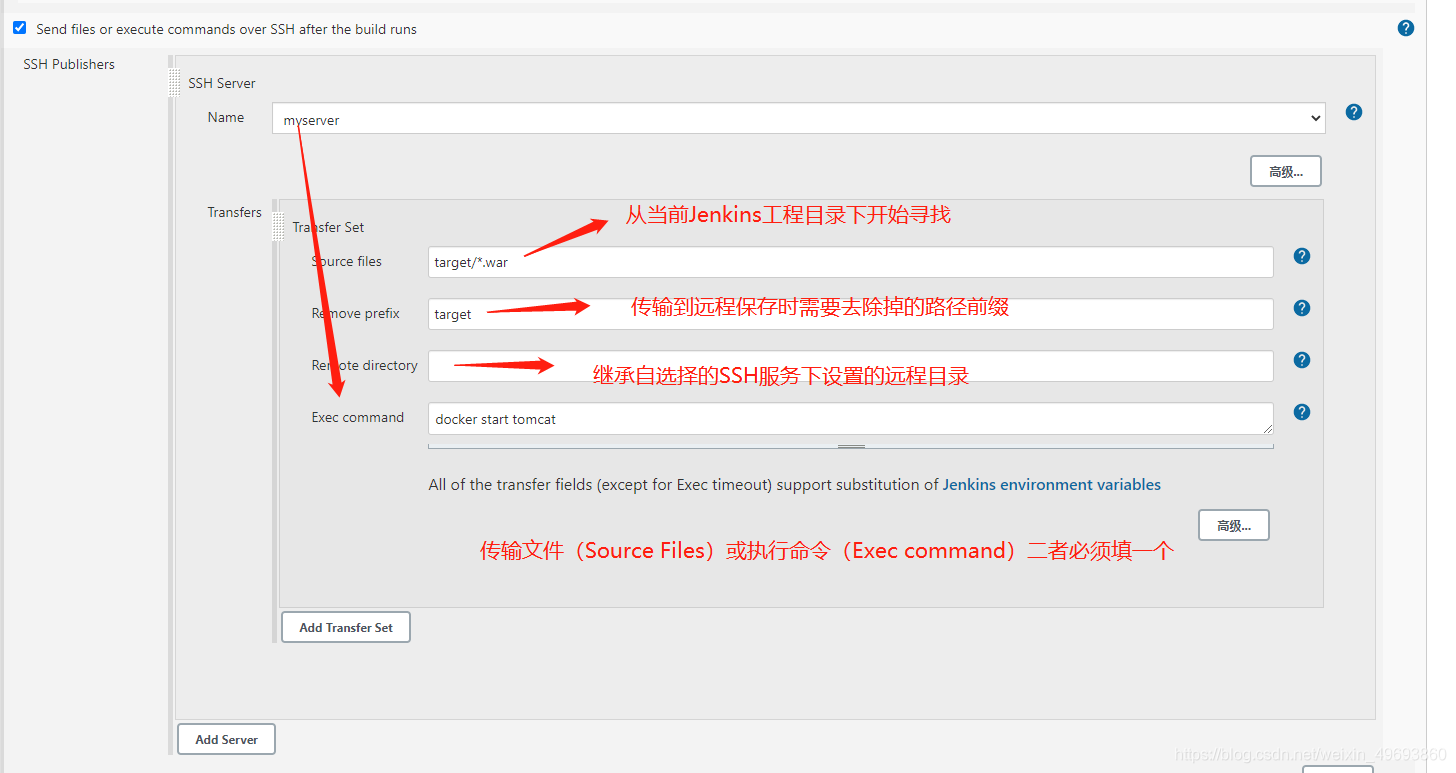

5.4.5 构建环境设置

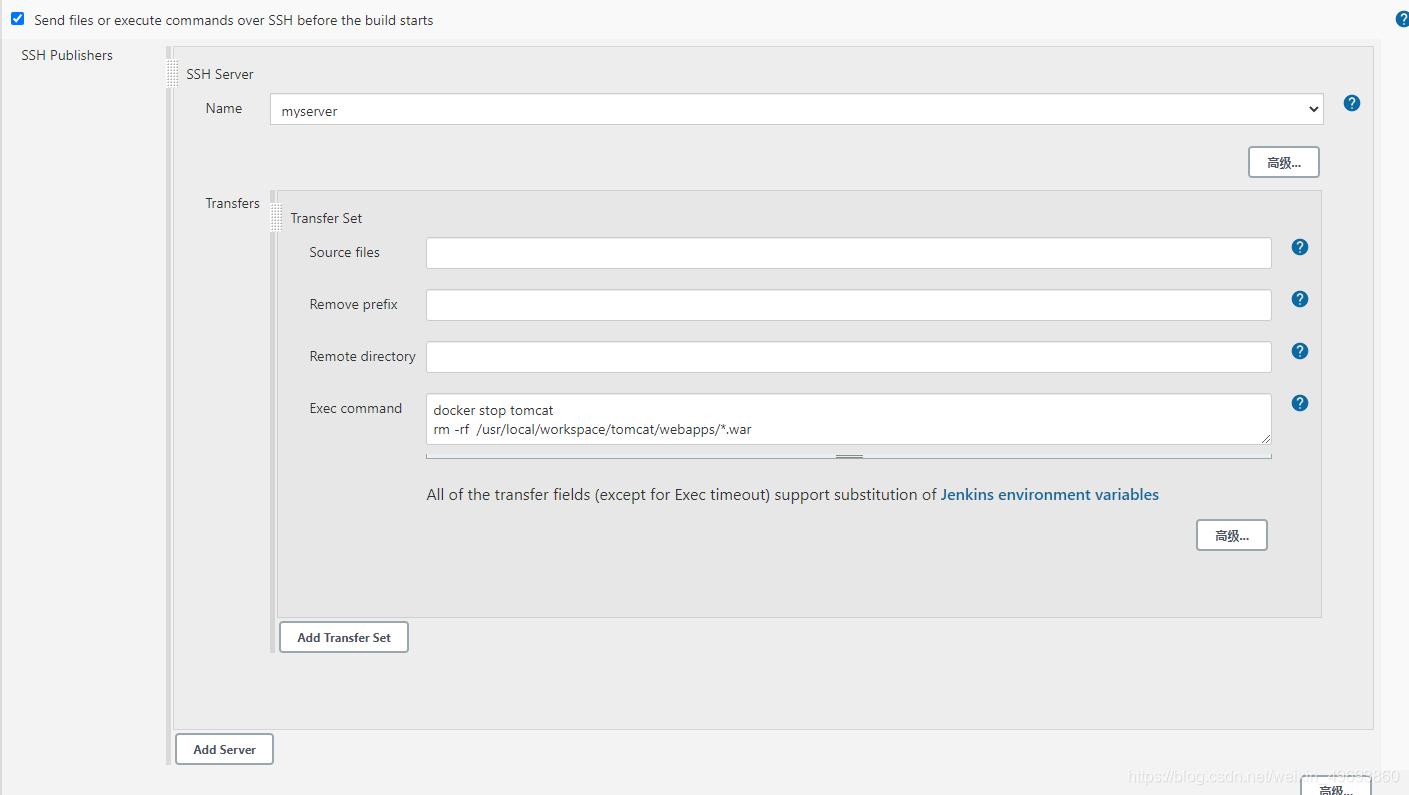

正确安装publish over ssh插件后，能够看到在构建前/后通过SSH向远程服务器发生文件或执行命令选项，这里在构建前执行停止tomcat容器，删除war包命令；构建后传送war包并启动tomcat容器：
使用Ant进行构建，注意jdk版本

5.4.6 构建设置

设置root目录下的pom文件，一般为pom.xml，设置要执行的maven命令
点击右下角 高级 按钮，可以在弹出的配置选项中为maven设置使用自定义的配置文件
保存完成配置后，可以立即构建查看效果

5.5 配置Vue项目

5.4.1 创建项目

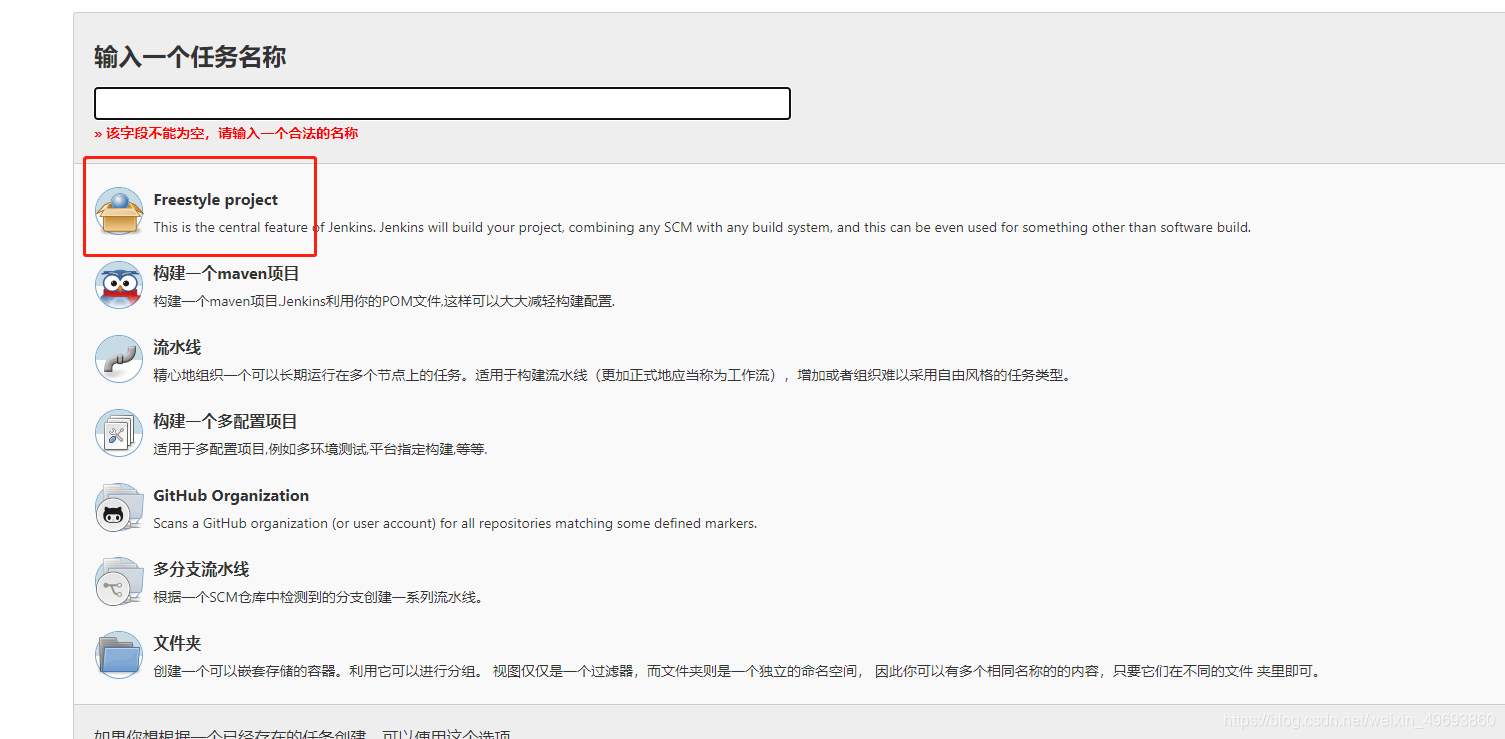

选择free style project创建工程

5.4.2 构建策略

同Maven项目，也可以根据实际情况另行设置

5.4.3 源码管理

同Maven项目

5.4.4 构建触发器

同Maven项目

5.4.5 构建环境

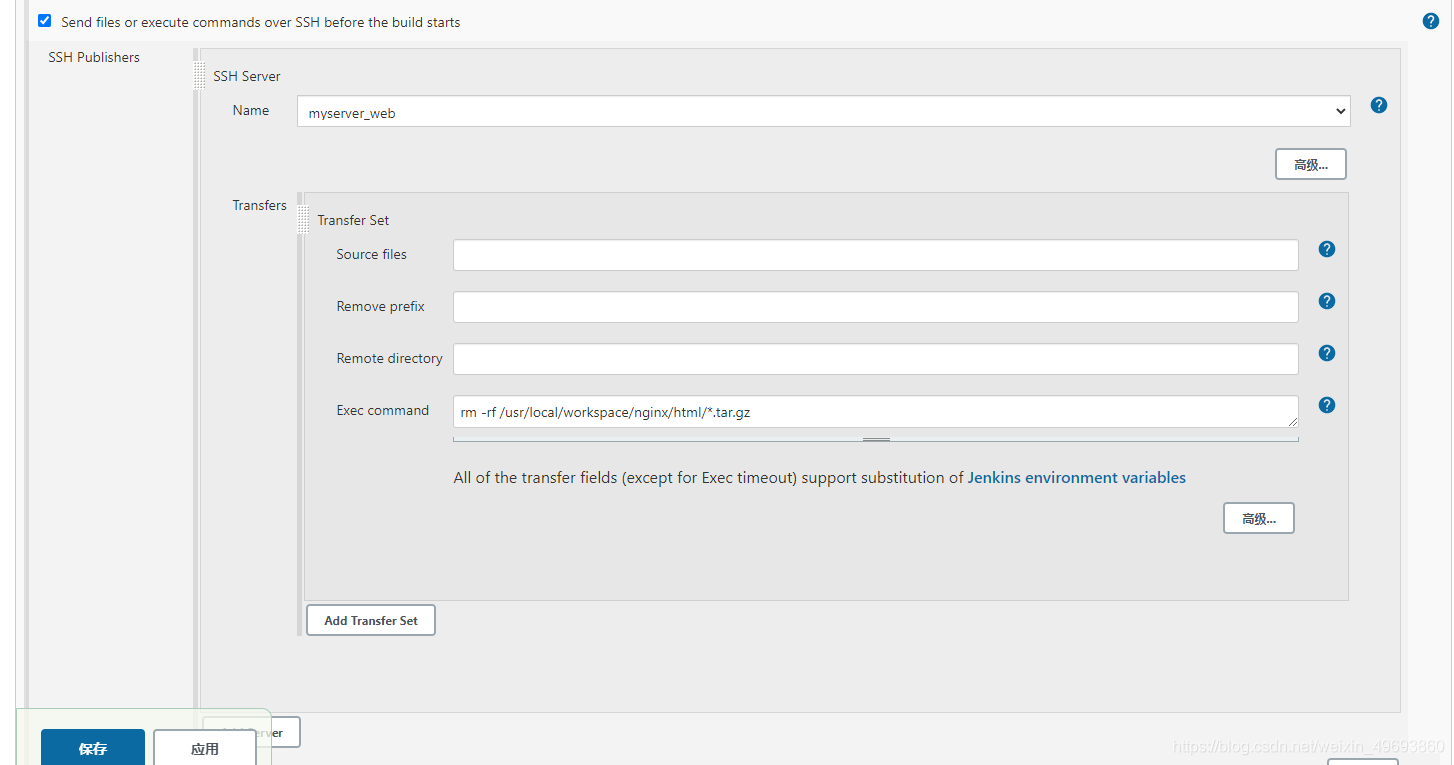

构建前清空远程宿主机nginx映射目录下对应压缩包

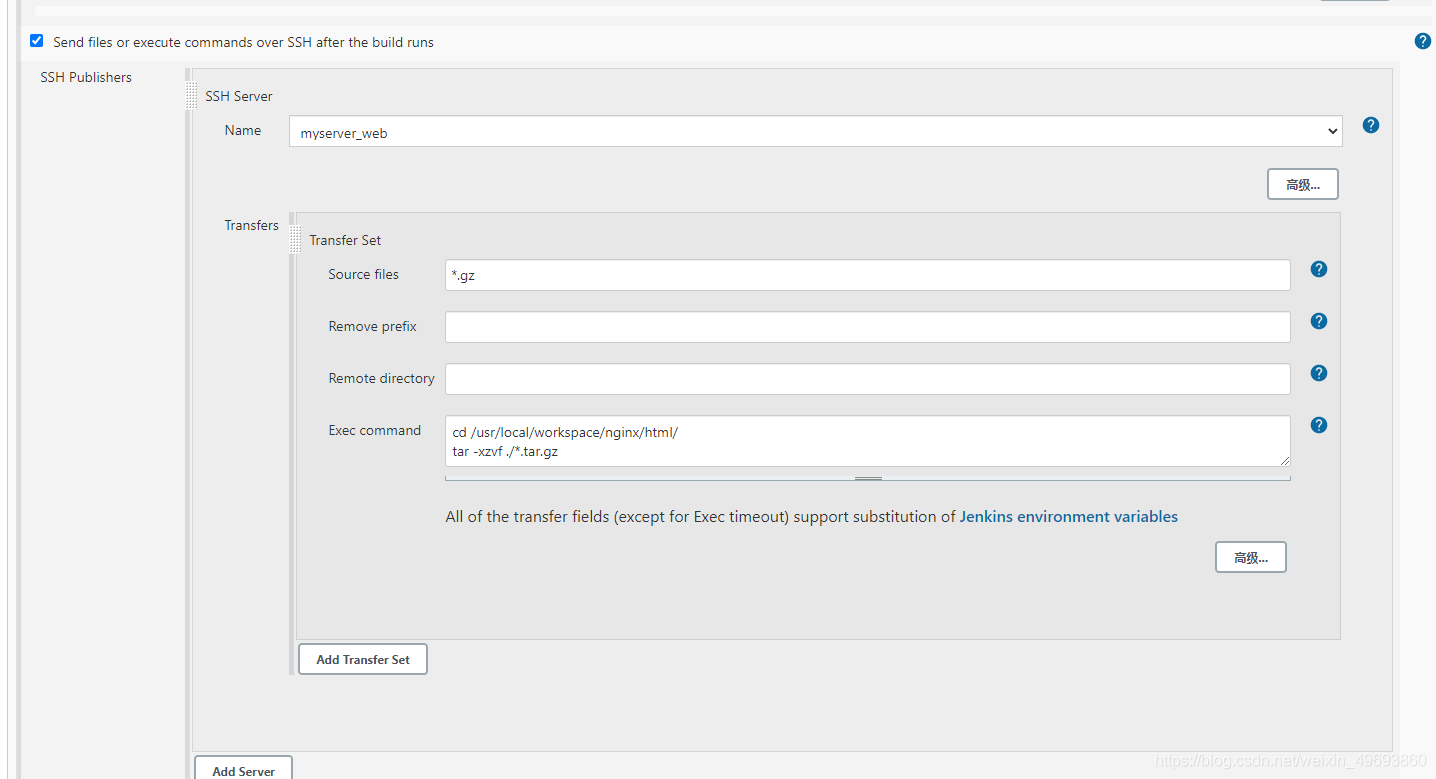

构建后传输压缩文件，跳转到映射目录并解压压缩包

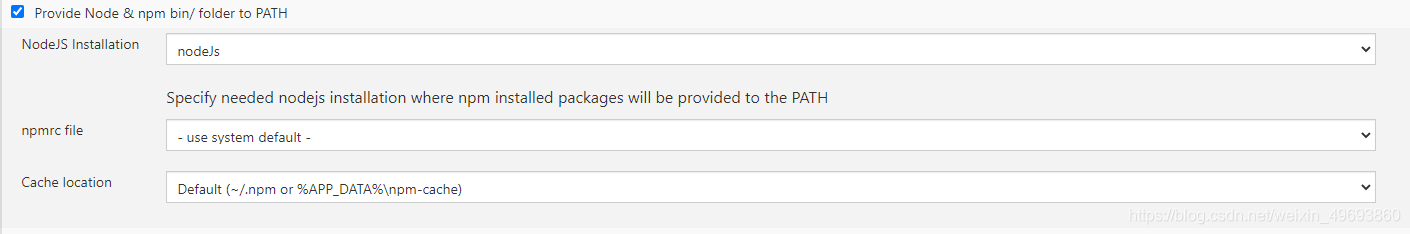

如果成功安装NodeJs插件并完成配置，此处会看到Provide Node & npm bin/ folder to PATH选项，勾选使用node进行编译

5.4.6 构建

执行两个命令，一个编译一个压缩
点击保存完成设置

六、配置GitLab持续集成

6.1 知识背景

Jenkins+GitLab实现CI/CD的基本原理简单来说就是当GitLab上发生了指定的事件（例如分支提交，或者标签提交），GitLab就向指定的集成服务地址发送一个包含push信息的post请求，集成服务端就根据这个信息来决定是否要进行构建。
首先来看一下GitLab发送过来的消息长什么样：

{
    "object_kind":"push",
    "event_name":"push",
    "before":"aa78724f0ee82ba75a1aa8fac4f320e52c668875",
    "after":"932a3f37dd4f767fb48d6e09bd27672994f2c8a1",
    "ref":"refs/heads/dev_wph",
    "checkout_sha":"932a3f37dd4f767fb48d6e09bd27672994f2c8a1",
    "message":null,
    "user_id":22,
    "user_name":"xxx",
    "user_username":"xxx",
    "user_email":"",
    "user_avatar":"https://www.gravatar.com/avatar/96e763b00b6b7e8a2fdd4856f4c3b71d?s=80&d=identicon",
    "project_id":16,
    "project":{项目信息},
    "commits":[本次提交的详细内容],
    "total_commits_count":3,
    "push_options":{

    },
    "repository":{
        "name":"项目名",
        "url":"git@110.x.x.x:xinGroupFixedAsset/xinGroupFixedAssetApi.git",
        "description":"描述",
        "homepage":"http://110.x.x.x:8090/xinGroupFixedAsset/xinGroupFixedAssetApi",
        "git_http_url":"http://110.x.x.x:8090/xinGroupFixedAsset/xinGroupFixedAssetApi.git",
        "git_ssh_url":"git@110.x.x.x:xinGroupFixedAsset/xinGroupFixedAssetApi.git",
        "visibility_level":0
    }
}

这里要用到的关键数据有这几个：

  • git_http_url：git地址
  • object_kind：操作类型
  • ref：本次提交影响的分支
  • commitsId：本次提交的id

当接收到GitLab传来的消息后，我们需要使用JsonPath来获取到我们需要的关键数据，在JsonPath中，$代表根节点，例如我们要获取repository下的git_http_url，只需要这样写：

$.repository.git_http_url

6.2 GitLab配置

6.2.1 创建远程访问令牌

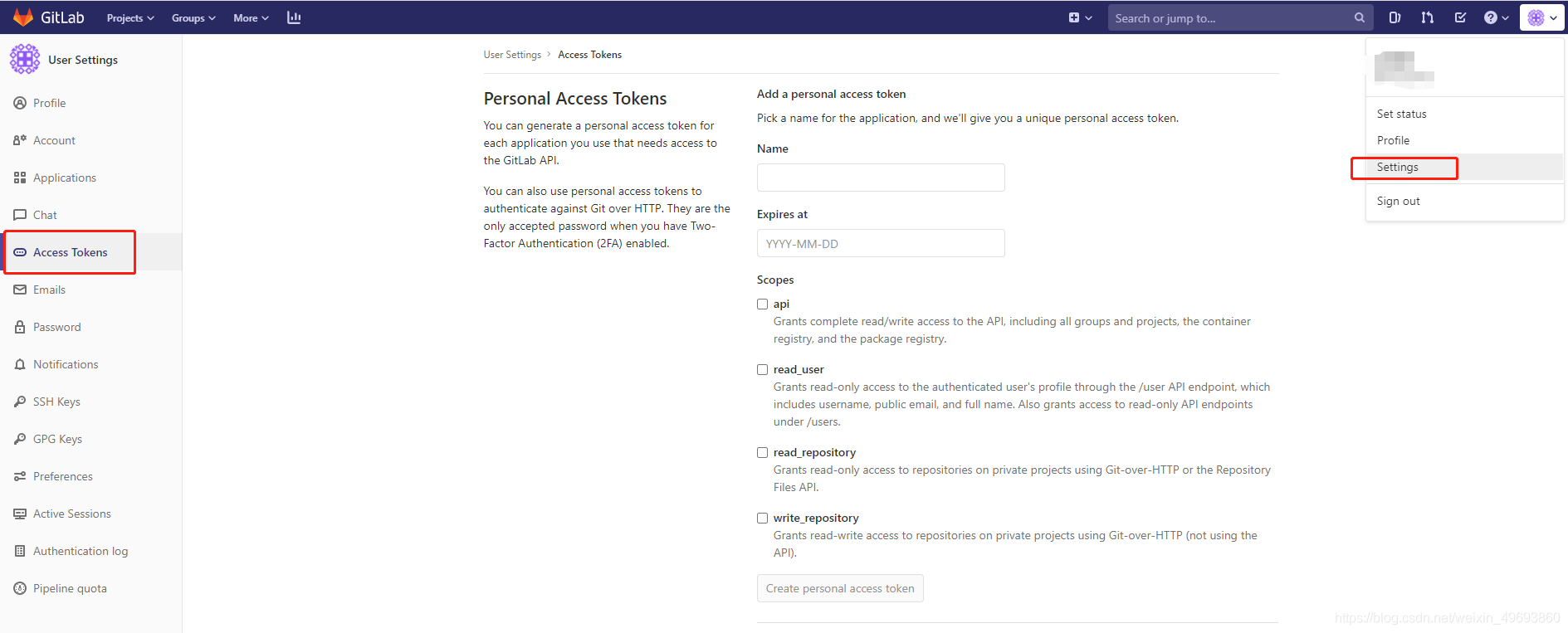

登录Gitlab，进入账号设置页面，点击左侧Access Tokens，进入令牌管理

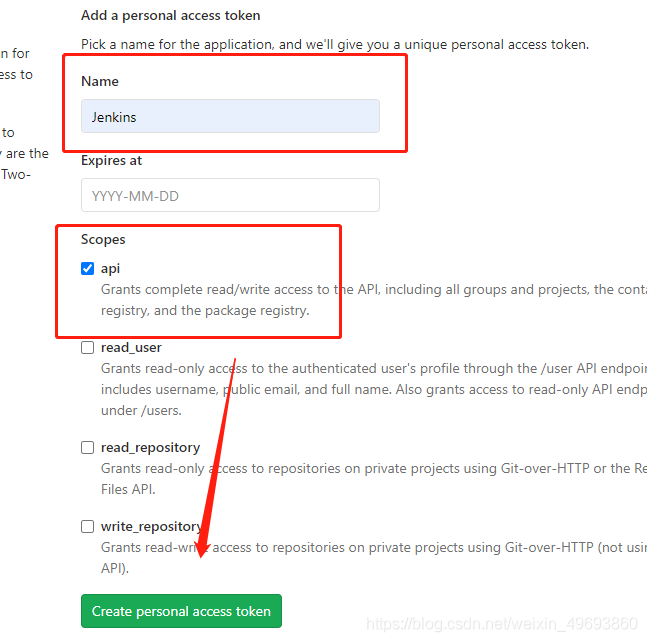

输入名称，勾选api访问，要不要设置过期时间随意，点击下方绿色的生成令牌按钮
将生成的令牌保存下来，之后配置在Jenkins里，在Jenkins主动构建时就可以通过api获取和指定要构建的分支了

6.2.2 配置事件钩子

接下来为GitLab配置触发事件时需要推送的Jenkins地址，进入需要集成的项目，在左侧设置菜单下拉中找到Integrations(集成)，在进入的页面中设置地址和需要触发的事件
地址填什么在接下来的Jenkins配置里细说，触发事件支持push触发/标签触发等，如果觉得push触发太频繁可以使用标签触发

6.3 Jenkins配置

6.3.1 系统配置

进入管理Jenkins>系统配置，找到Gitlab一栏，填写连接别名，访问地址（注意不是项目地址），设置访问令牌。这里的访问令牌就是6.2.1中我们创建的远程令牌，完毕后测试是否成功

6.3.2 项目配置

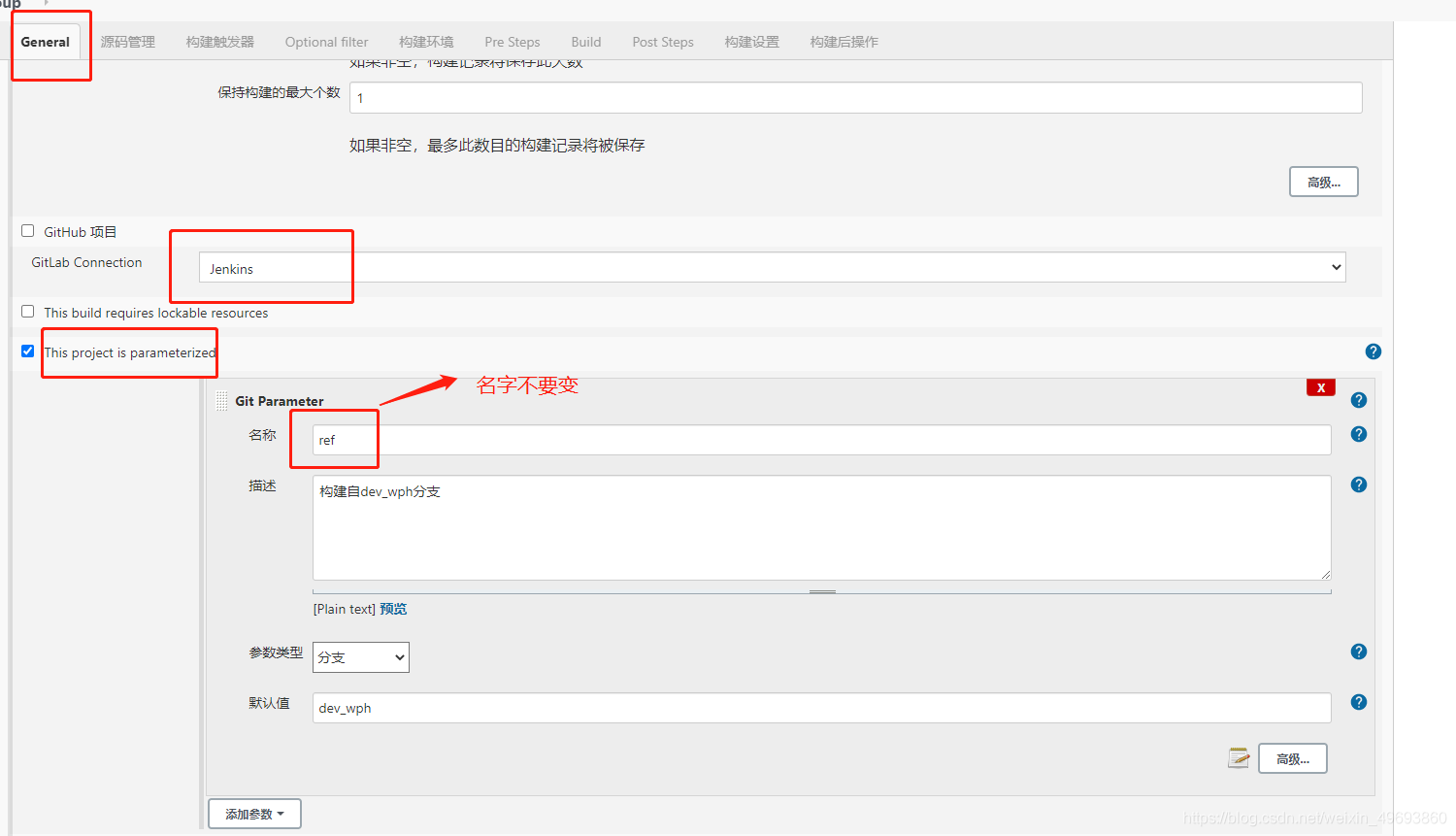

进入任意一个已经创建的job或者新建一个，在General页签下，GitLab Connection选择我们在系统配置中设置的Gitlab地址，勾选参数构建，在主动构建时允许我们选择分支
在源码管理页签下，指定分支里写 $ref，代表需要构建哪个分支从ref参数中取
最后在构建触发器页签下，勾选WebHook触发（Generic Webhook Trigger）

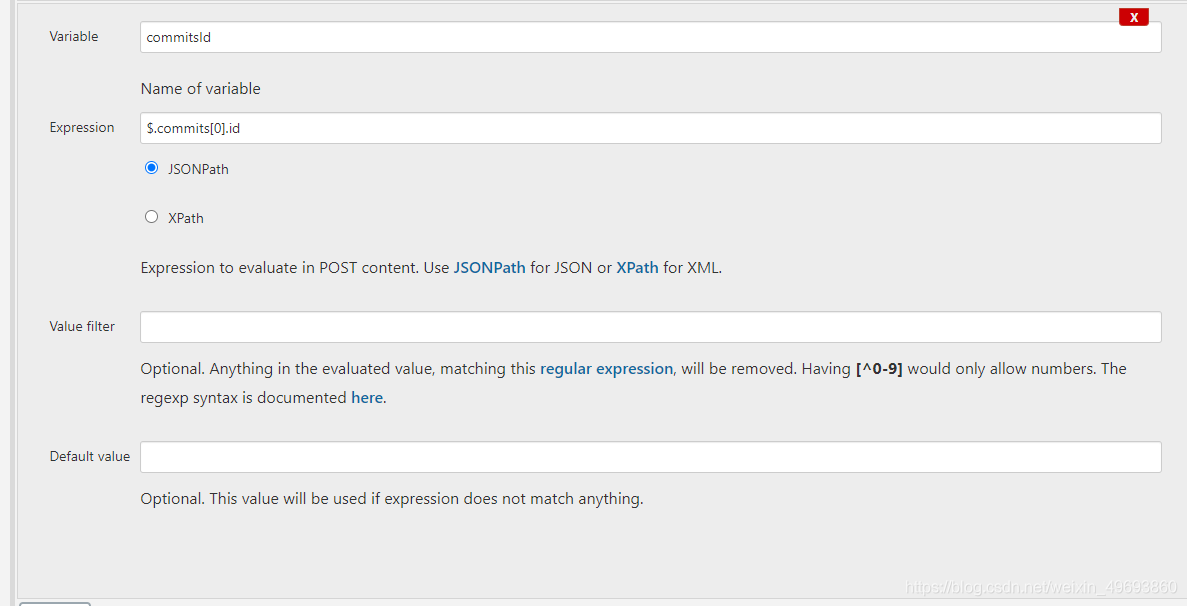

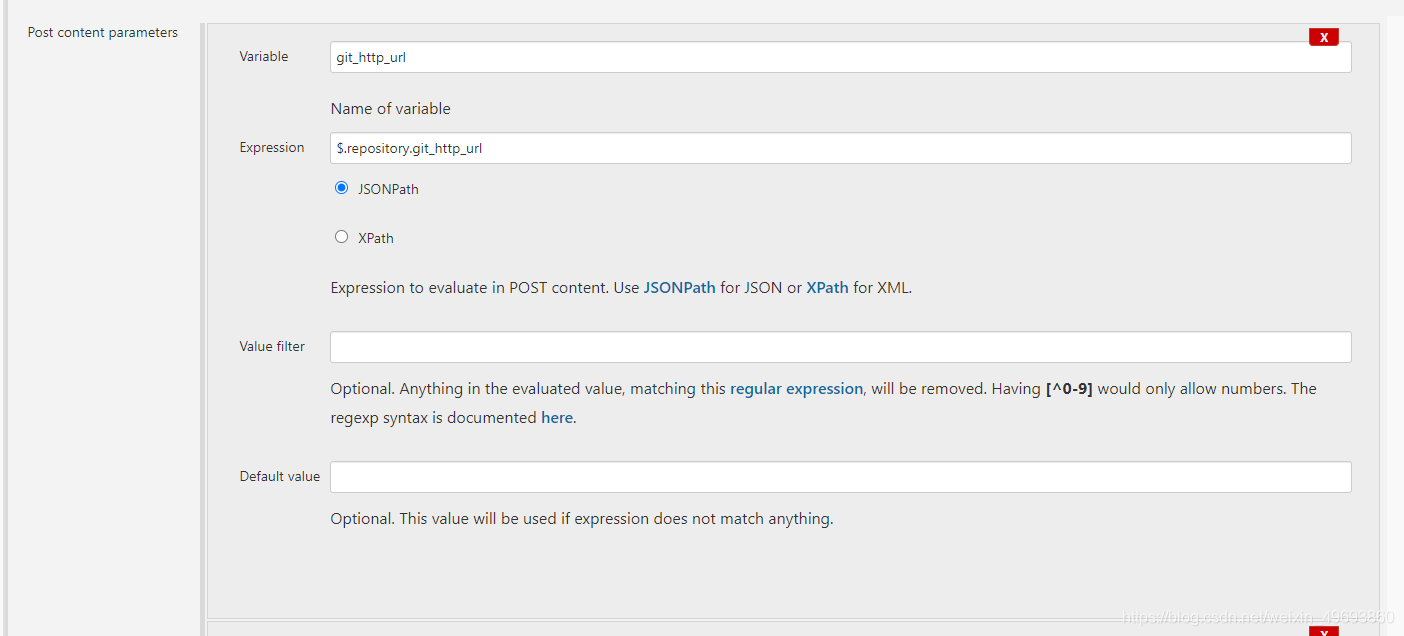

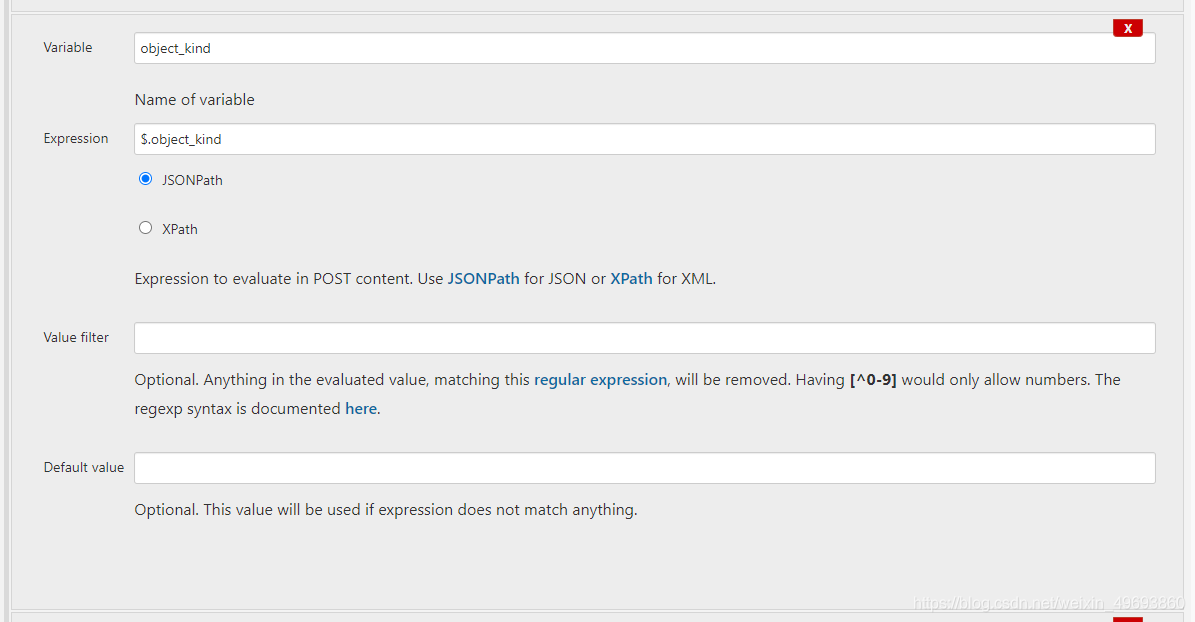

在Post content parameters一栏中添加需要从Gitlab推送消息中读取的数据，使用JsonPath语法读取

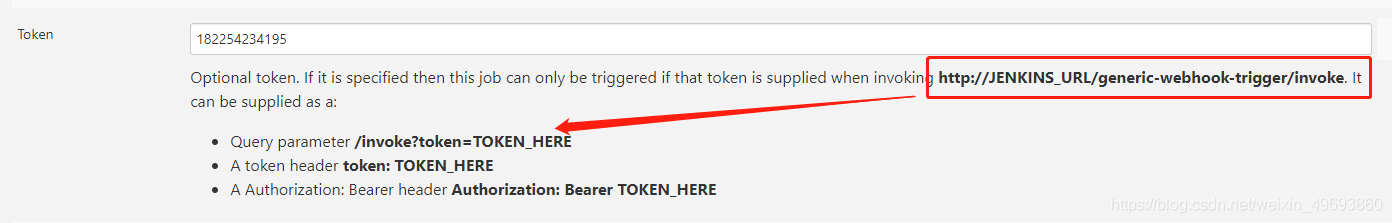

在Token一栏中配置访问令牌，在6.2.2中Gitlab配置的远程地址上需要带上这里设置的令牌
在Optional filter页签下设置过滤规则，使用正则表达式，可以用前面Post content parameters里设置的读取数据进行组合过滤，多个参数用 “_” 号隔开来，例如

$ref_$object_kind

这里只做了分支过滤
