传统的消息队列(Kafka、RocketMQ等)经过多年打磨，在高性能、海量堆积、消息可靠性等诸多方面都已经做得非常极致，但在IoT物联网场景中，往往需要面临着海量的消息传递，传统的消息队列表现的“力不从心”。
IoT场景中，从应用服务器到嵌入式芯片，都需要传递事件消息，比如共享充电宝的开柜子、开灯指令从服务器发到设备、工业网关高频消息流等，在这些信息传递的过程中，队列最大意义在于让整个消息在不可控的环境中平稳运行，因为IoT设备时不时会由于故障或网络抖动会导致大量消息洪峰。

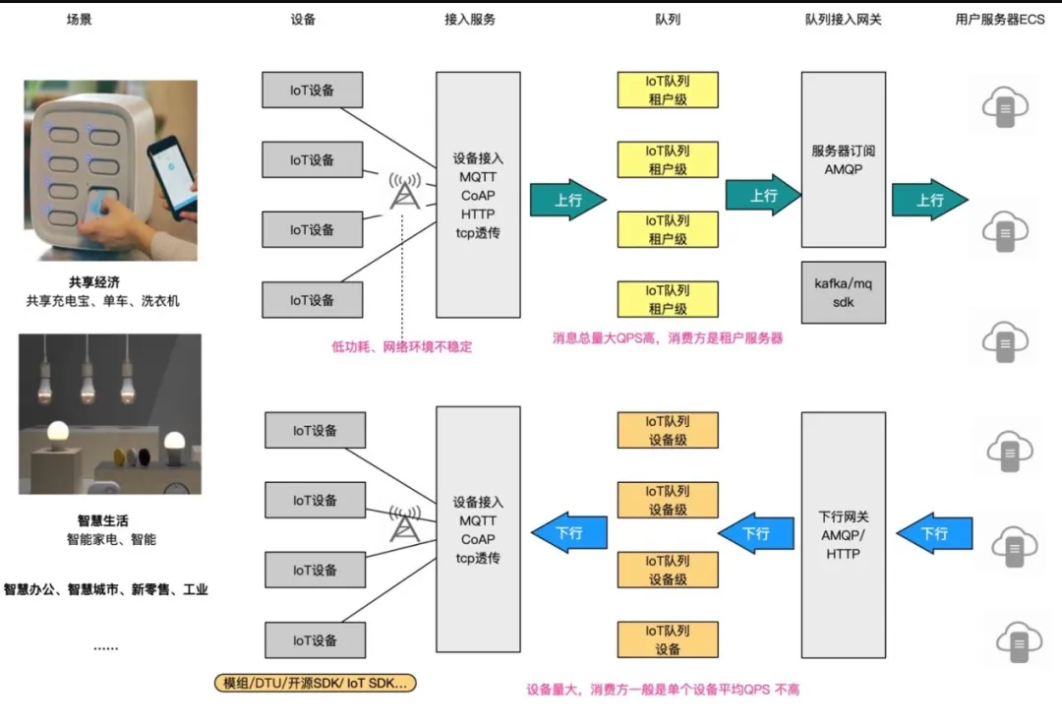

一、IoT队列和普通队列的差异点

1，上下行隔离拆分

在IoT场景中，我们把需要队列分为两个场景，一个是上行队列，一个是下行队列。 拆分之后，可以隔离上下行链路，控制一个设备，比如支付成功要下发打开柜子等，上行出任何问题，千万不能影响到下行业务。另外，上下行两条链路的特点差异非常大。设备上行消息，并发量非常高，但很多场景下对于可靠性和时延要求低，而设备下行消息，并发量则比较低，但下行消息（一般是控制设备指令）要求到达成功率很高。

2，支持设备级的海量topic

传统队列的核心诉求是，不论堆积多少不影响它的性能。kafka的topic一多，原本消息顺序写文件优势就会导致一个broker要退化到随机写，失去优势，另外要zookeeper来协调这么多topic也是有局限，所以这些队列本身有提供一个外挂代理桥接器对外入口是多个设备topic，再桥接映射到少量的实际kafka topic，这方案有一定可行性，但做不到隔离效果，治标不治本。

通过，图1和图2对比较明显，一个队列拥塞尽量减少对其它设备影响。我们需要的是“海量topic尽量相互隔离，并且不影响整体性能”，尽量做到设备A的消息堆积topic，不影响设备B。
IoT 设备消息洪峰怎么扛 - 图2

3，实时生成消息优先发送

先举一个例子，一个快递柜业务的队列堆积，然后“此时此刻”在柜子旁边的用户死命的在旁边用手机点开柜子怎么也打不开（此时后端系统都恢复了），问题就是队列里面还有几十万条的消息，新来的消息需要排队, 等着之前的那些消息消费完，甭管这些消息还有没有用。 因此，实时生成消息优先发送，堆积的消息进入降级模式。
二、IoT消息队列诞生

1， IoT队列的设计思路

IoT 设备消息洪峰怎么扛 - 图3

设计目标是为了打造一个支持上下行隔离、实时优先、及海量topic的队列网关，设计原则如下：

  • 完全follow开源生态、和传统队列互补兼容
  • 保序降级，实时优先，堆积退化；仅实时消息相对有序。
  • 海量topic，多租户隔离
  • 连接、计算、存储分离

    2， 消息模式

图片只是个片段，从这个模式可以看出来机制差别，大家都没有错，只是出发点不同。

3， 连接、计算、存储分离

IoT 设备消息洪峰怎么扛 - 图5

broker不做连接，连接网关代理，broker只做流转分发，无状态+水平扩展；存储交给nosql DB，高吞吐写。

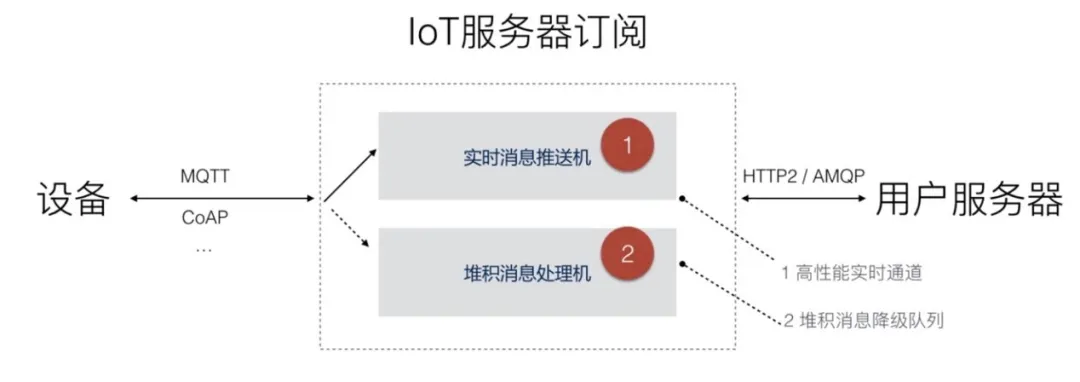

4， 消息策略-推拉结合

这个应该是队列的核心难点之一，和传统队列区分在于，我们考虑为平台化模式，独享资源过于昂贵。但带来问题是消费端不可控，所以使用结合模式，只有在消费者在线时会拉取堆积消息，而拉取是由AMQP队列网关来做，给到用户接口始终是推送过去的onMessage回调。
IoT 设备消息洪峰怎么扛 - 图6

  • broker不是直接让consumer来连接，而是把队列网关剥离出来， 这样会更灵活，甚至对于部分用户我们的queue可以切换到ons、kafka等实现。kafka、rocketmq做法是在连接时会分配给客户端一个broker接入地址。

  • broker实时消息优先推送给consumer，失败才会落到queue ；这是一个完整事件，如果没有完成则不给producer commit。

  • 异步ACK

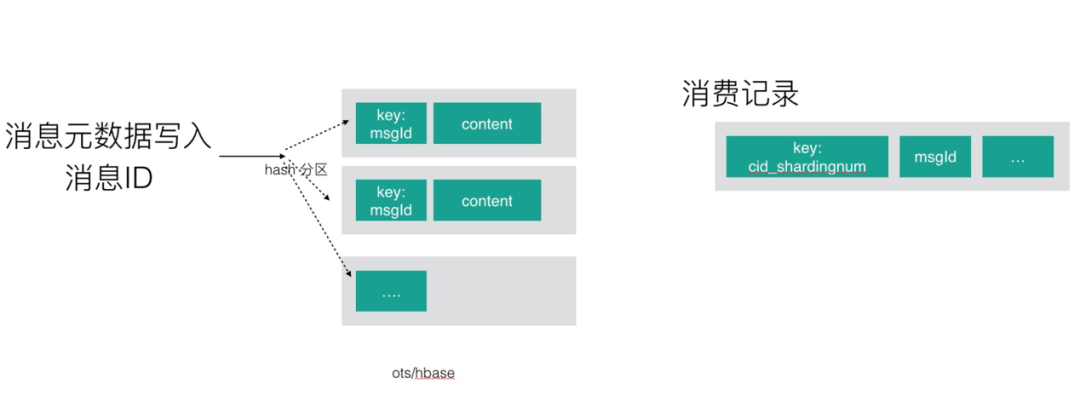

5， 线性扩展-离线消息部分

实时部分消息采用推方式，基本上不会成为瓶颈，消费不过来消息进入堆积模式。由于底层依赖存储已经帮我们解决核心存储的扩展，剩下主要问题点在于如何消除写入热点和消费热点，这样broker可以完全做到无状态。
IoT 设备消息洪峰怎么扛 - 图7

三，一个思考——如何解决海量topic问题？

首先面对“大量”的问题一般都是考虑分区，单元化，分组等隔离和拆分，这里海量topic我们讨论针对一个单实例模式下如何尽可能做到更多topic，完全任意数量都能100%没问题肯定是不现实的。

由于broker和存储已经隔离，broker和topic已经没有什么关系，或者说任何topic数据生成，broker做的事情就是写入和分发。

  • 海量topic，每个topic有限数量订阅： topic和订阅者关系使用redis缓存或本地缓存，针对mqtt topic匹配有个topic tree的树算法，hivemq有实现版本。
  • 单个topic 海量订阅： 这个场景其实是组播和广播，我们不会考虑在队列本身上面去做这个事情，而是在上层封装广播组件来协调任务和批量发送。

四， 阿里云AIoT消息队列


目前阿里云AIoT队列，也叫服务端订阅，意思就是用户用服务端订阅他们设备消息。为了降低接入成本，用户可以使用AMQP1.0协议接入，符合开源生态。 同时兼容传统队列和新队列，交给用户按场景来选择，用户即可选择使用kafka、mq，也可以选用iot队列，甚至组合模式，比如按消息特征规则来配置流转队列。 阿里云AIoT的场景队列实践，在现有mq队列、kafka队列融合之外，加了种自有的实时优先队列实现，同时，加入了队列网关代理，既能让用户选择普通消息队列，也可以选择轻便的IoT消息队列。
