MVCC取自Multiversion Concurrency Control，意为多版本并发控制
MVCC是通过数据行的多个版本管理来实现数据库的并发控制，主要解决的是读 —- 写冲突，保证InnoDB事务隔离级别下的一致性操作，就是为了查询一些正在被另一个事务更新的行，并且可以看到它们被更新之前的值，这样在做查询的时候不用等待另一个事务释放锁
MVCC依赖于：隐藏字段，undo日志，ReadView，这是MVCC中最重要的三个概念

1. 快照读与当前读

1.1 快照读

快照读指的是不加锁的简单的select操作

  1. select * from student where id = 1; # 这就是一个简单的快照读

1.2 当前读

当前读读取的是记录的最新版本，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁

  1. select * from student where id = 1 lock in share mode; #加上共享锁
  3. select * from student where id = 1 for update; #加上排他锁

2. 隐藏字段与UNDO日志

2.1 隐藏字段

对于InnoDB存储引擎来说，它的聚簇索引记录中都包含了两个必要的隐藏列：

  • trx_id：记录是哪一个事务对这个记录进行了修改操作，每次一个事务对记录进行修改时，都会把事务的id赋给trx_id隐藏列
  • roll_pointer：每次对某条记录进行修改时，都会把旧的版本（即修改记录之前该记录的值）写道undo日志中，这个隐藏列就相当于指针，可以通过它来找到记录修改前的信息

比如student表中有一条数据[1, ‘张三’, ‘一班’]

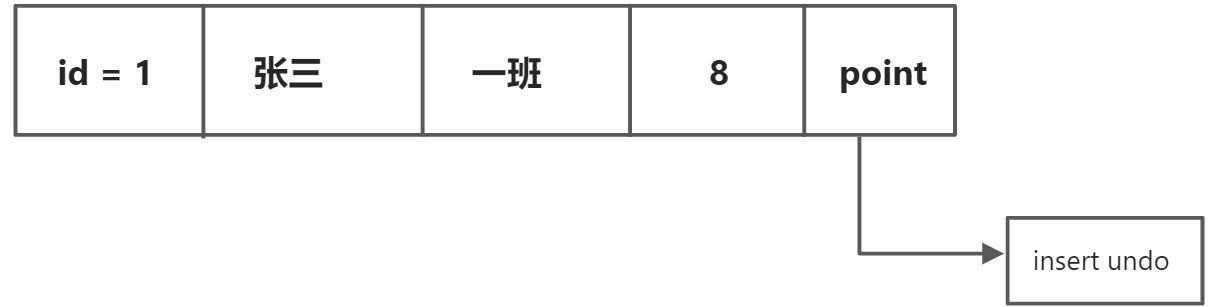

之前某个事务对数据表执行了insert into student (id, name, class) values(1, ‘张三’, ‘一班’)操作，并且假设事务id为8，那么张三这条记录的结构就是这样的
MVCC - 图1
insert undo就是数据被修改之前的状态

2.2 undo日志

UNDO LOG：回滚日志，回滚记录到某一个特定的版本，用来保证事务的原子性和一致性
undo日志记录的是逻辑操作：

  • 如果插入一条数据，记录插入数据的主键值，生成一条delete语句，在回滚时删除插入的数据
  • 如果删除了一条记录，生成一条insert语句，回滚时将删除的记录重新插入
  • 如果修改了一条记录，就生成一条与修改记录相反操作的update语句，回滚的时候再改回去
  • undo日志回滚时是逻辑层面的，是表面上看起来事务没有执行过，其实底层的一些存储结构已经改变了

现在假设另有一个事务对student表进行了修改操作，假设事务id为10：

  1. begin;
  2. update student set name = '李四' where id = 1;
  3. update student set name = '王五' where id = 1;

那么日志中就应该是：总之，修改一条记录之后，它记录中的隐藏字段roll_pointer需要指向修改之前记录的值
MVCC - 图2

3. ReadView

3.0 ReadView基本介绍

ReadView就是事务在使用MVCC机制进行快照读操作时产生的读视图，它帮我们解决了数据行的可见性问题
当事务启动时，会生成数据库系统当前的一个快照，InnoDB为每个事务构造了一个数组，用来记录并维护系统当前活跃事务的ID

  • 活跃事务指的是已经启动但还未提交的事务

在MySQL数据库的Read Committed和Repeatable Read的隔离级别下，都必须保证读到已经提交了的事务修改过的记录，假如另一个事务已经修改了记录但是尚未提交，是不能直接读取最新版本的记录的，核心问题就是需要判断一下版本链中哪个版本是当前事务可见的，这就是ReadView要解决的主要问题

3.1 ReadView的结构

  • creator_trx_id：创建这个ReadView事务的ID，一个事务对应一个ReadView

需要注意的是，只有对表中数据进行修改时（update，insert，delete操作）才会为事务分配事务id，否则在一个只读事务中（只事务中只有select操作）的事务id值都默认为0

  • trx_ids：在生成ReadView时，当前系统中活跃事务的id列表
  • up_limit_id：活跃事务中最小的事务id，比如活跃事务的id为[8,10,20]，那么up_limit_id = 8

  • low_limit_id：是系统中最大的事务id值，要注意的是，是系统中的所有事务，而不仅仅是活跃事务，比如系统中有三个事务8，10，20，但现在20号事务已经提交了，此时这个low_limit_id的值可以理解为20

    3.2 ReadView的规则

  • 如果被访问数据的trx_id属性值与ReadView中的creator_trx_id值相同，意味着当前事务在访问自己修改过的记录，所以该版本可以被当前事务访问

  • 如果被访问数据的trx_id属性值小于ReadView中的up_limit_id值，意味着生成数据的事务在当前事务生成ReadView之前已经提交了，所以当前事务可以访问数据
  • 如果被访问数据的trx_id属性值大于或等于ReadView中的low_limit_id值，表明生成该数据的事务在当前事务创建ReadView之后才开启，所以当前事务不能访问数据
  • 如果被访问数据的trx_id属性值在ReadView的up_limit_id和low_limit_id之间，那么就需要判断一下trx_id属性值是不是在trx_ids列表中

（1）如果在，则说明在ReadView创建时，生成数据的事务还是活跃的，当前事务不能访问数据
（2）如果不在，说明在ReadView创建之前，生成数据的事务已经提交，当前事务就可以访问数据

接下来就通过示例来走一遍流程：现在有一张学生表的数据如下
屏幕截图 2022-03-29 153245.jpg
有两个事务：在Read Committed的隔离级别下

  1. #事务10
  2. BEGIN;
  3. #在当前事务中更新id = 1的学生姓名
  4. UPDATE student SET `name` = '张二' WHERE id = 1;
  5. #自己查询的时候已经是修改之后的信息
  6. SELECT * FROM student WHERE id = 1;
  9. #事务20
  10. BEGIN;
  11. #修改其他表
  12. SELECT * FROM student WHERE id = 1;

MVCC - 图4
查询操作是这样的：
当事务20进行select操作时，会生成一个ReadView，它的结构如下：

  • creator_trx_id：20
  • trx_ids：10，20
  • up_limit_id：10
  • low_limit_id：21（20 + 1）可以理解为20

当查询id = 1的学生记录时，先比较第一条undo日志中记录的第一条日志，它的trx_id是10，与ReadView中的up_limit_id和low_limit_id进行比较，发现10号事务在这两个数之间，并且是活跃事务，所以20号事务不能访问当前这条记录，那么获取下一条日志进行比较
下一条日志的trx_id = 8比ReadView中up_limit_id值小，说明这个事务在生成这个ReadView之前已经提交了，所以可以访问这条数据，那么20号事务执行select操作后，返回的数据就是[1 张三 一班]，这样就解决了脏写的问题
需要注意的是：

  • 在Read Committed的隔离级别下，当前事务每次进行select操作都会生成一个ReadView，记录当前读操作时，系统中活跃的事务，这样，如果后续有事务往表中插入数据并提交，当前事务察觉不到其他事务的操作，就会出现幻读的问题
  • 在Repeatable Read的隔离级别下，当前事务只有在第一次select操作时，会生成一个ReadView，那么这样后续事务向表中的插入操作，当前事务就不会进行读取了，这也就是为什么MySQL在Repeatable Read的隔离级别下能够防止幻读发生的原因，可以参考如下示例：

依然是那张学生表，在Repeatable Read的隔离级别下，现在事务10向表中插入一条数据并提交

  1. #事务10
  2. BEGIN;
  3. ...  #之前的更新操作
  4. #在当前事务中向表里插入一条数据
  5. INSERT INTO student(id, `name`, class) VALUES(7, 'Jery', '三班');
  6. #自己查询时，可以查出数据的信息
  7. SELECT * FROM student WHERE id = 7;
  8. #将事务提交
  9. COMMIT;
  11. #事务20
  12. BEGIN;
  13. #修改其他表
  14. SELECT * FROM student WHERE id = 1;
  15. #事务20在事务10提交之后进行查询操作
  16. SELECT * FROM student WHERE id = 7;

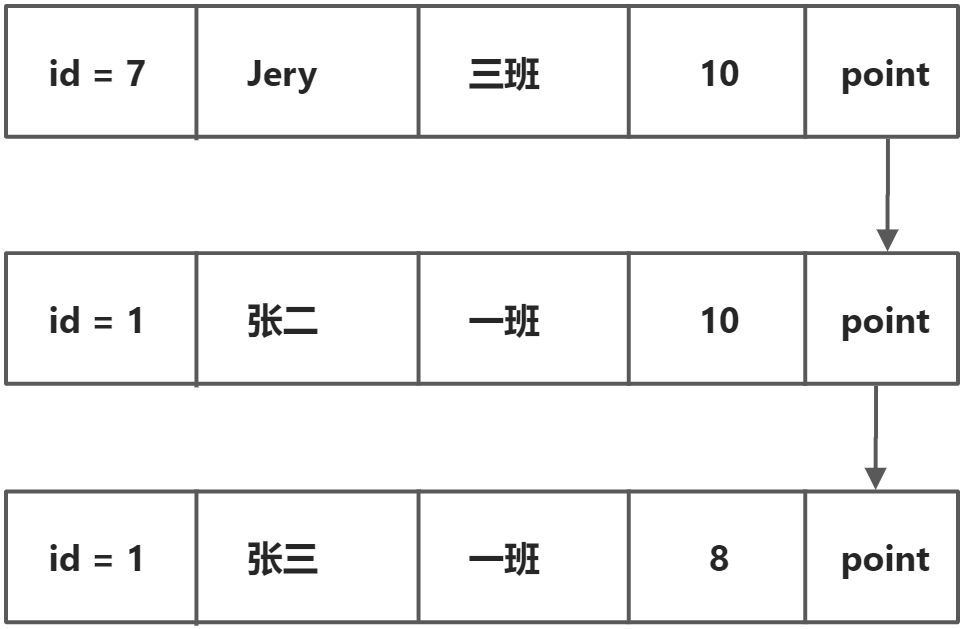

MVCC - 图5
由于在Repeatable Read的隔离级别下，只有在第一次的查询操作才会生成ReadView，所以在进行select * from student where id = 7时，使用的是上一次的ReadView，其结构依然是

  • creator_trx_id：20
  • trx_ids：10，20
  • up_limit_id：10
  • low_limit_id：21（20 + 1）可以理解为20

所以，在查询的时候，比较id = 7这条记录在undo日志中trx_id = 10，发现包含在trx_ids中，说明这个事务认为10号事务是活跃事务，注意，这时使用的是第一次查询时创建的ReadView，在当时创建时，事务10还没有提交，所以就不会查询出id = 7这条记录，这就解决了幻读问题
