如何确定EAF连接板是否和某一款调焦座适配？

请先查询官网详情页 https://astronomy-imaging-camera.com/product/zwo-eaf

若此列表中没有您的调焦座，可通过以下方法帮助确定EAF是否能适配您的调焦座：
1.您可以发送有调焦座底部的照片给我们，以确定是否可以连接
2.请参考官网上EAF的mechanical drawing并自行核对尺寸，检查是否能连接。
如果确定可以支持，我们会将此型号的调焦座添加到列表中。

——Supported List——

Apertura

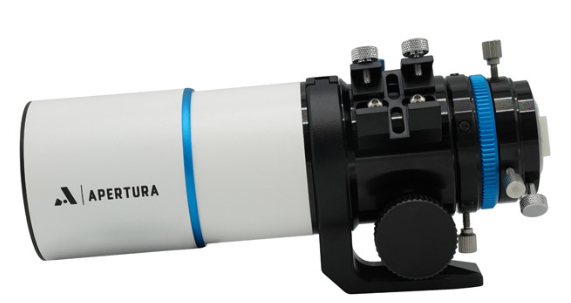

Apertura 60mm FPL-53 Doublet APO折射式望远镜- 60EDR

APM

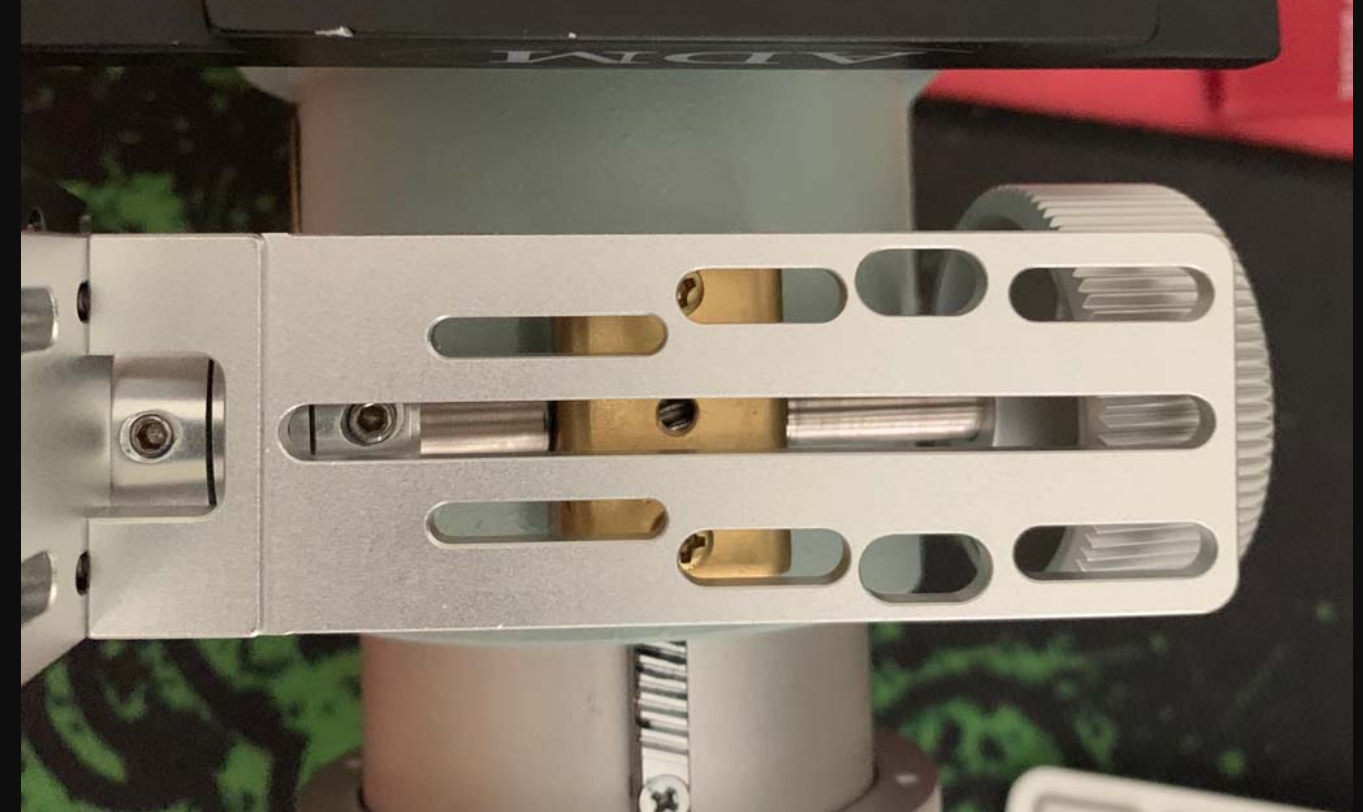

APM 107 700 APO，请您在购买前再次检查尺寸图，以确保适配。

Astro Tech

Astro Tech 65EDQ

需要在标准连接板上钻孔，且需要加垫片。
用户经验贴：
https://bbs.astronomy-imaging-camera.com/viewtopic.php?f=8&t=10211

AstroTech 66ED


Baader

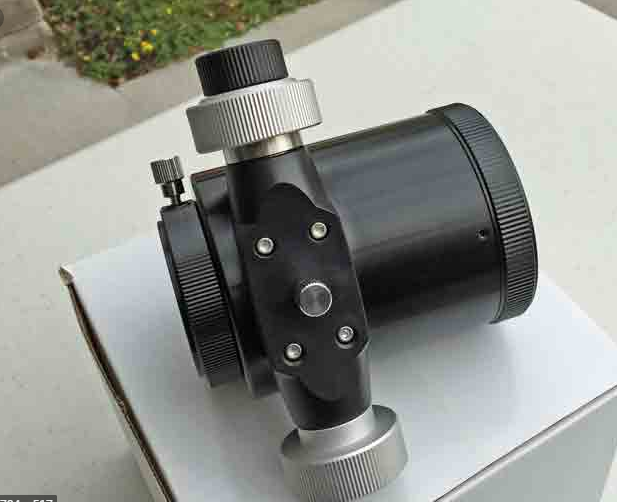

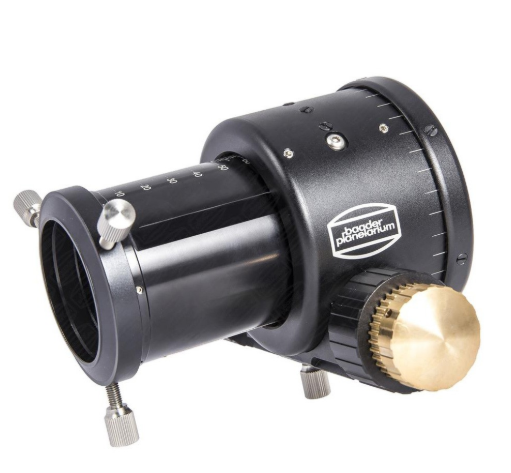

2” BDS-RT Baader Diamond Steeltrack Focuser

请参考Baader

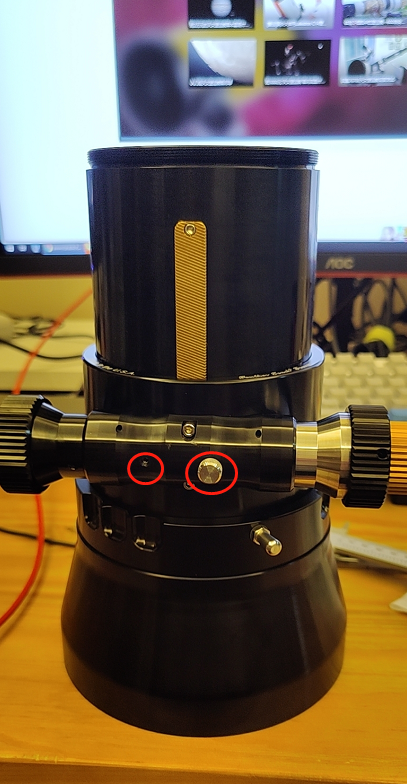

可以通过图中红圈标示的螺丝孔安装EAF连接板

Celestron

Celestron EdgeHD 800 需要外接调焦座extra focuser

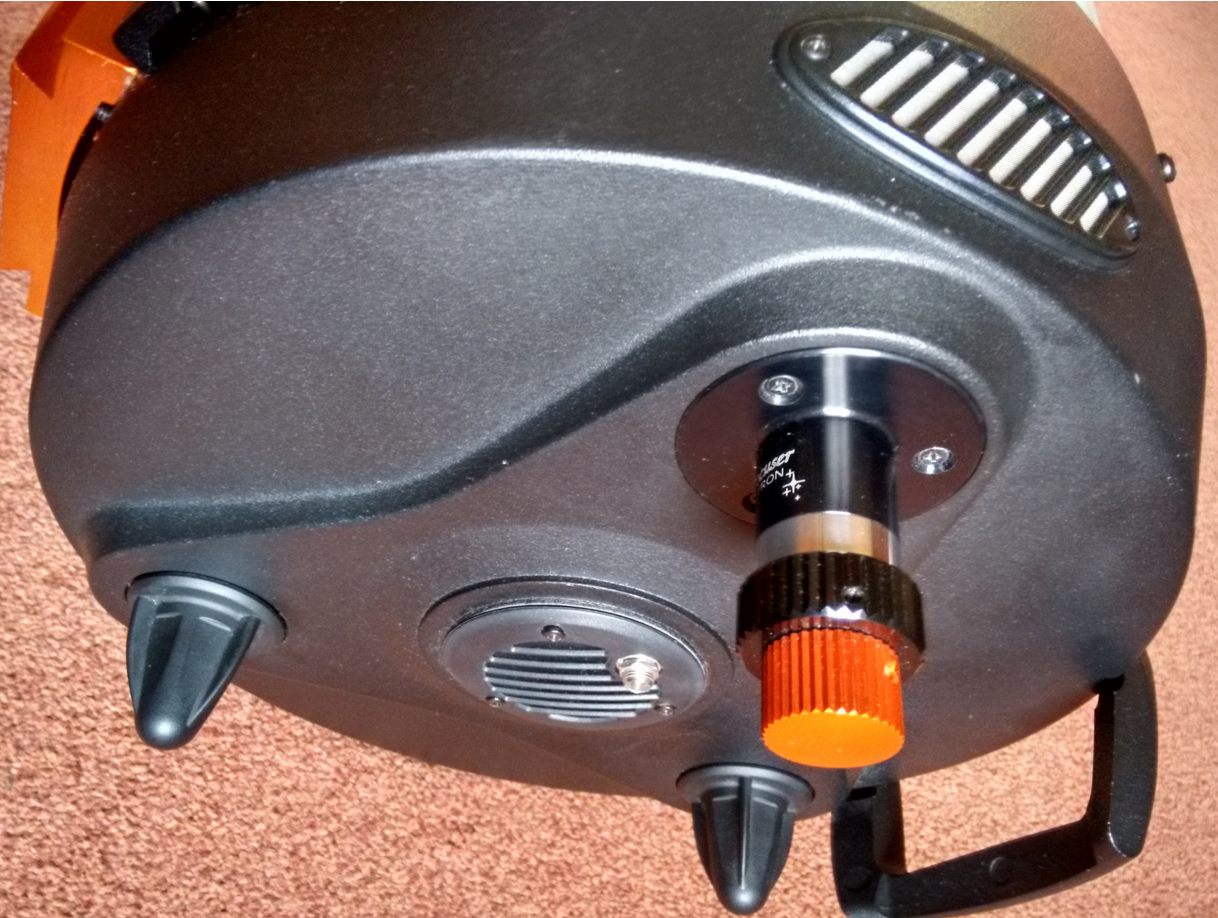

EAF羽毛调焦座连接板适用于星特朗8″ SCT/RASA, 9.25″ SCT and the 11″ SCT/RASA的羽毛调焦座。

Coronado

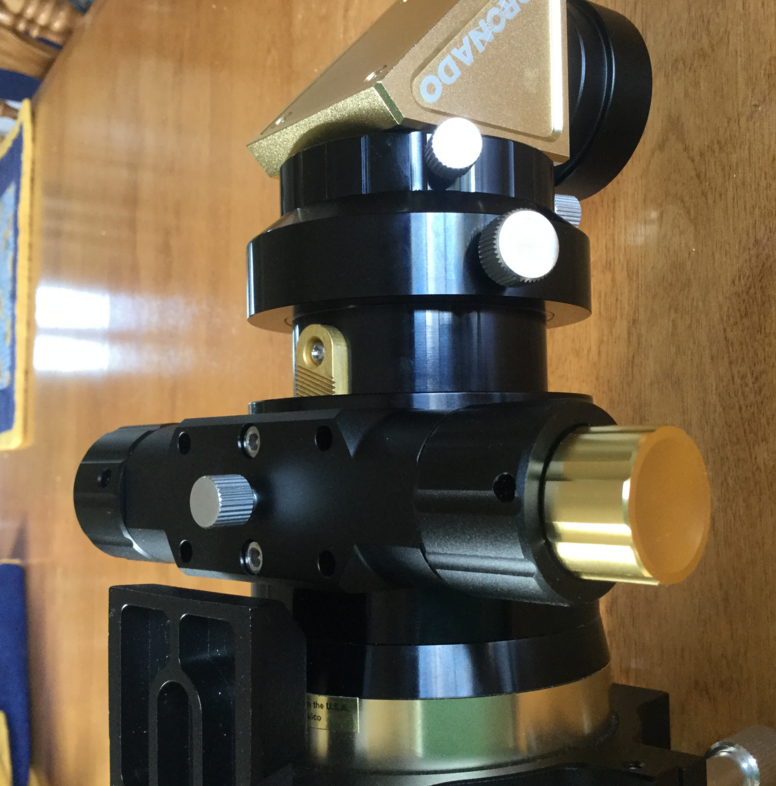

Coronado 70mm SolarMaxIII

可尝试把中间的螺丝拆掉

Crayford focuser


Explore Scientific

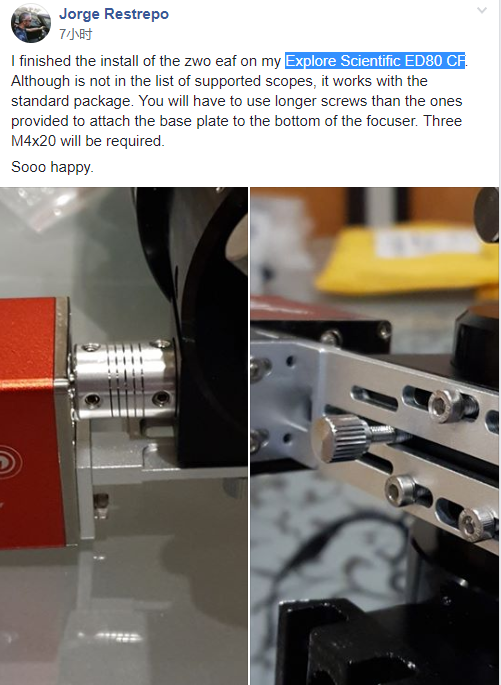

ED80 CF

请参考用户反馈：https://buff.ly/2PLq9py

Explore Scientific & EAF 安装教程
https://www.facebook.com/groups/ASIAIR/permalink/1457663907730161/

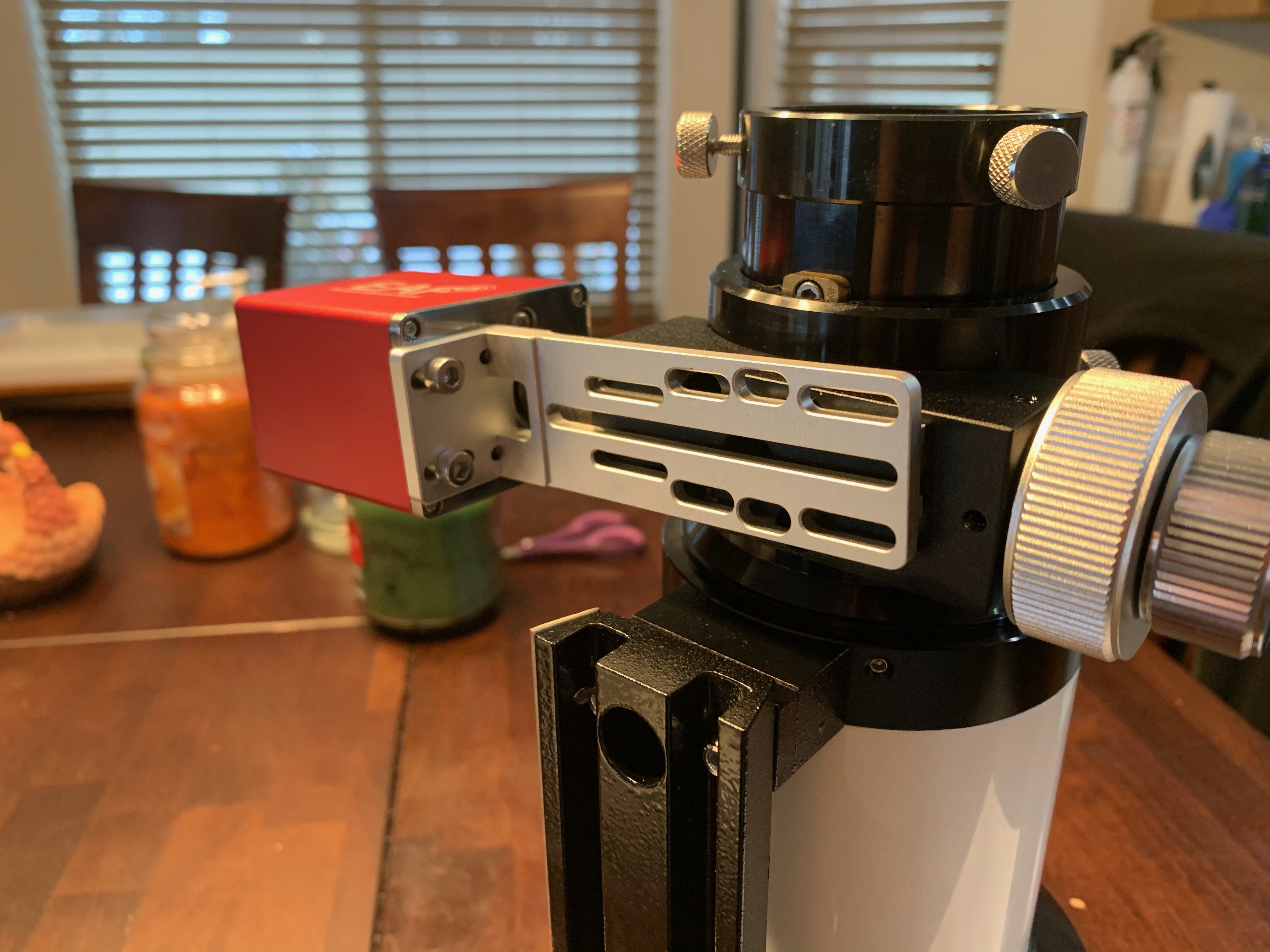

Explore Scientific APO EDT Series Rack & Pinion Focuser

用户确认过可以用标准连接板，需要额外购买M4 x 25螺丝，还需要两个垫圈(调焦座原有的垫圈和EAF套装里的垫圈)

Explore Scientific 102 APO

以下零件可以在家得宝买到：
Home Depot parts are:
#1 Everbilt Spacer #8 X ¼ in od X 1/2/ inch – Available at Home Depot. $0.98 Internet #204276583 Model # 815238 Store SKU #597313
#2 Everbilt Socket Cap Screws M4-0.7 X 25 mm Zinc-Plat4d Steel Socket Cap Recessed Hex Screw (3 per bag) $1.18 at Home Depot SKU# 214081

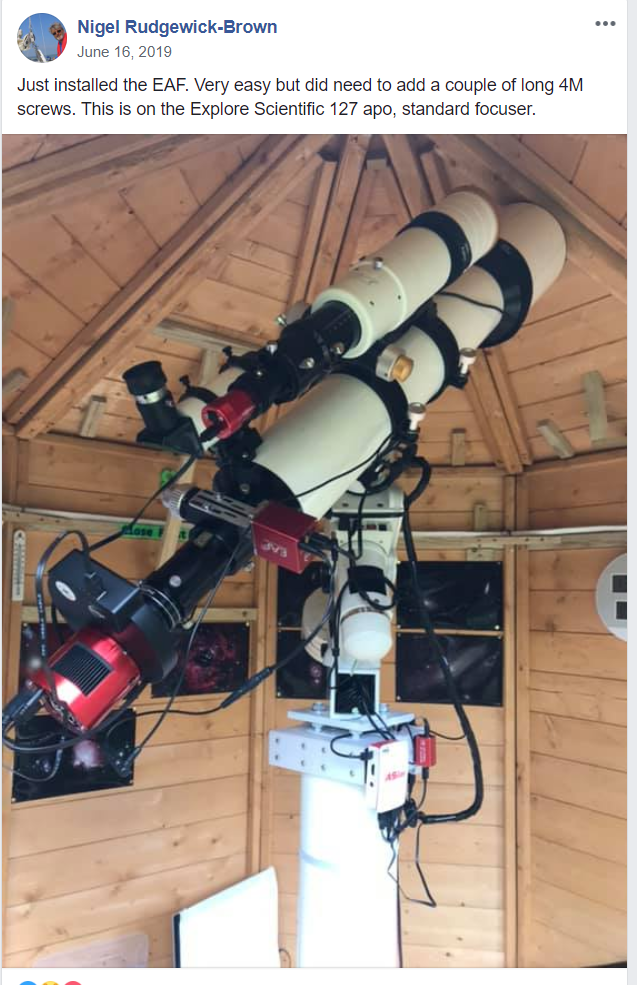

Explore Scientific 127 APO

需要两个M4x22的螺丝。

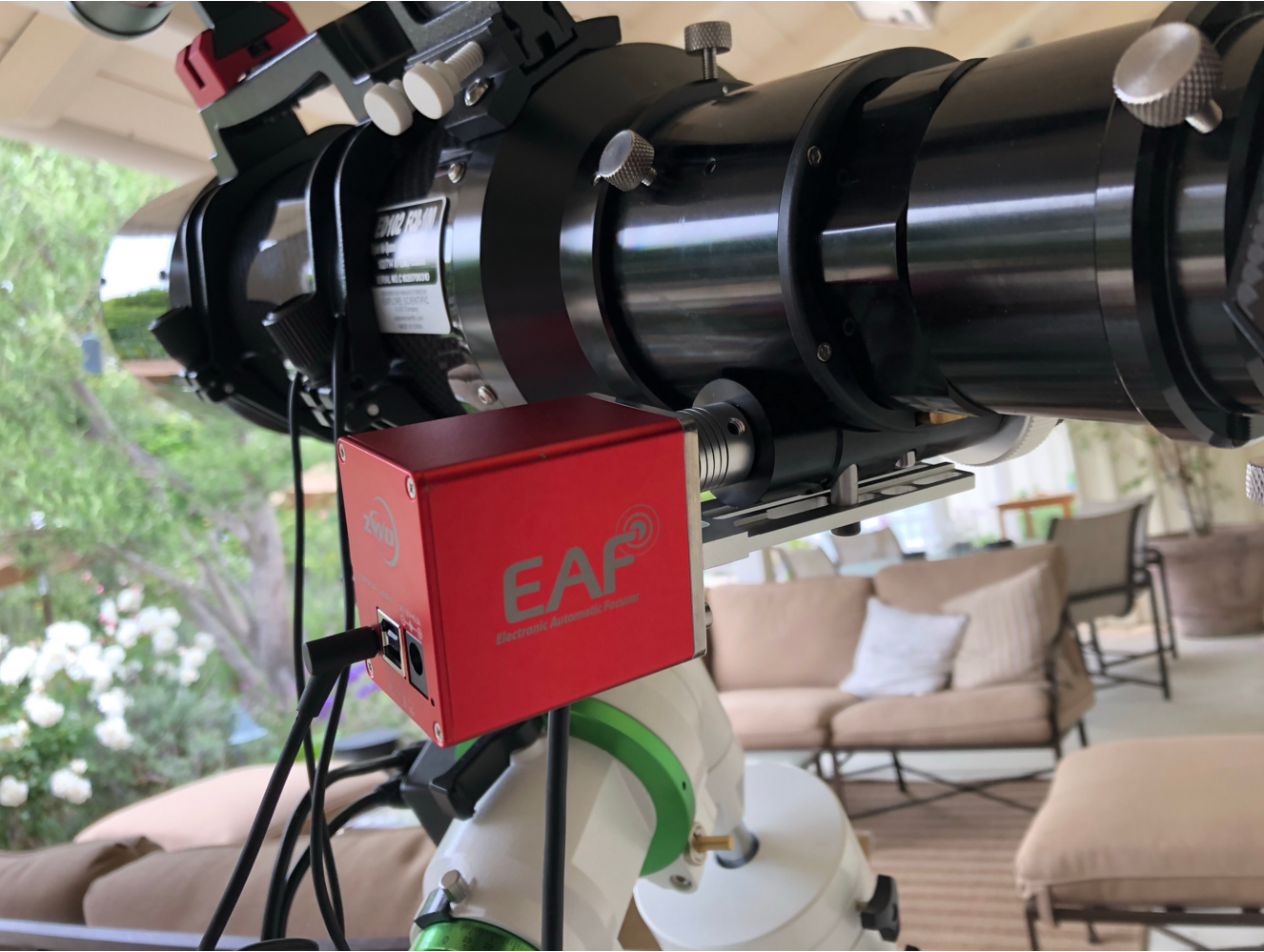

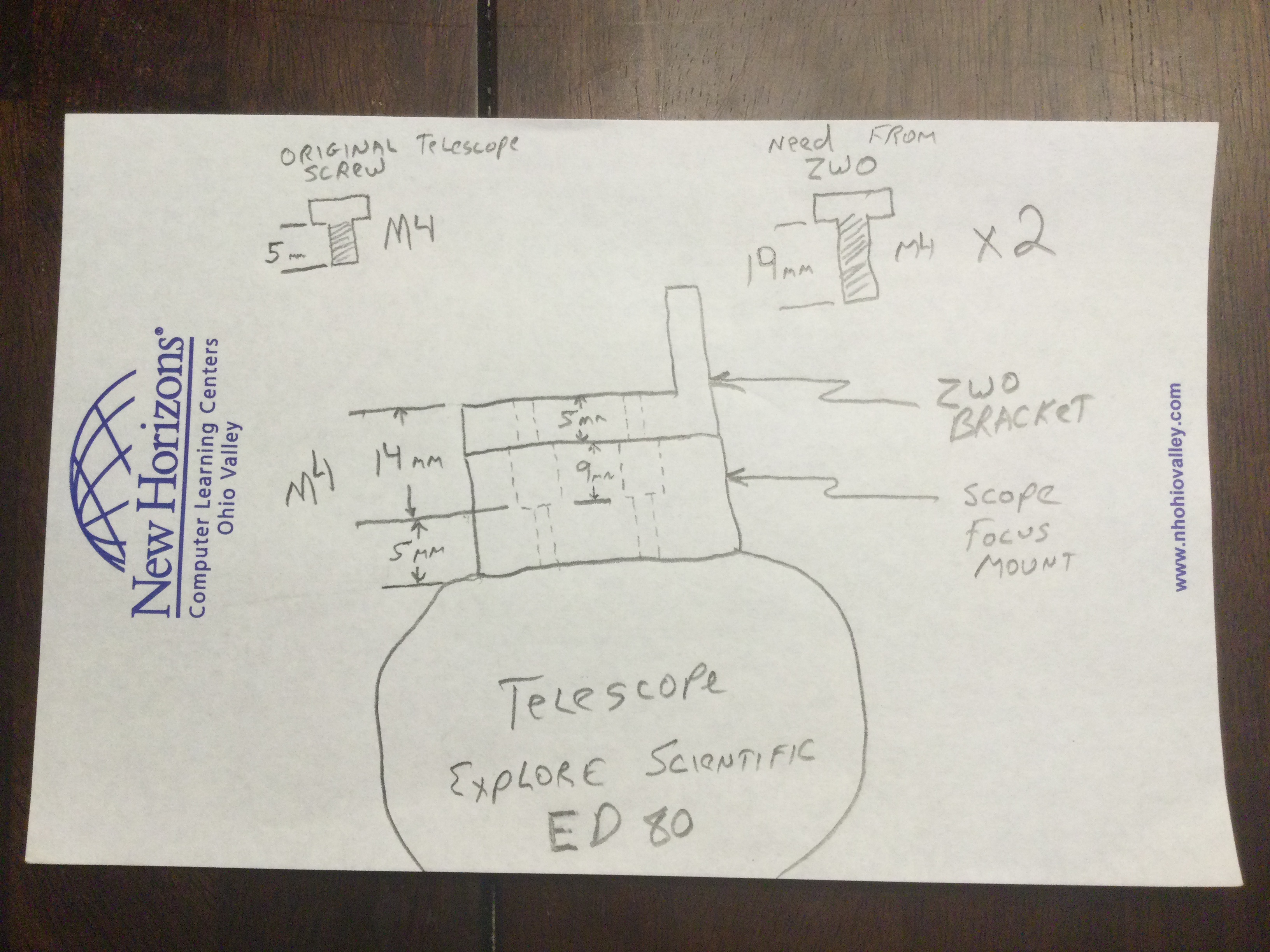

Explore Scientific ED80 Triplet

https://explorescientificusa.com/products/ed80-essential-series-air-spaced-triplet-refractor
使用标准连接板，需另配螺丝： 2颗，19mm M4.
ZWO EAF支持的调焦座与连接方式 - 图20
ZWO EAF支持的调焦座与连接方式 - 图21
ZWO EAF支持的调焦座与连接方式 - 图22

Aluminum Air-Spaced Triplet ED APO

需要两个M4x22的螺丝。

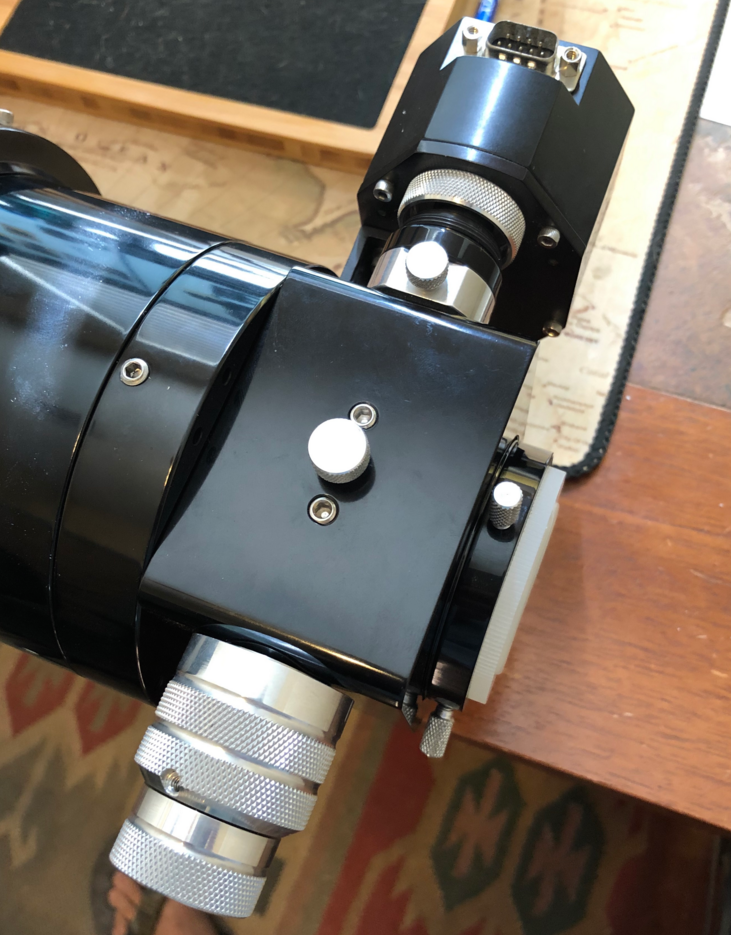

Feather Touch

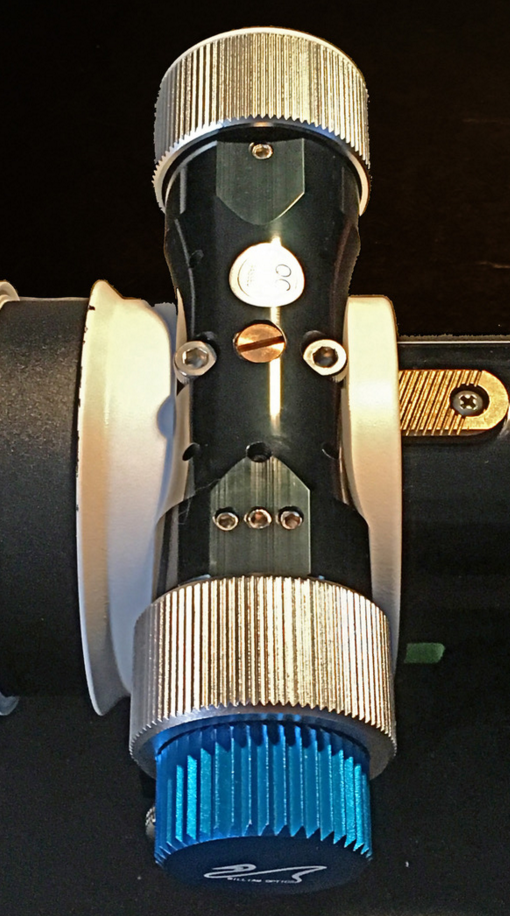

FTF2015B-RP

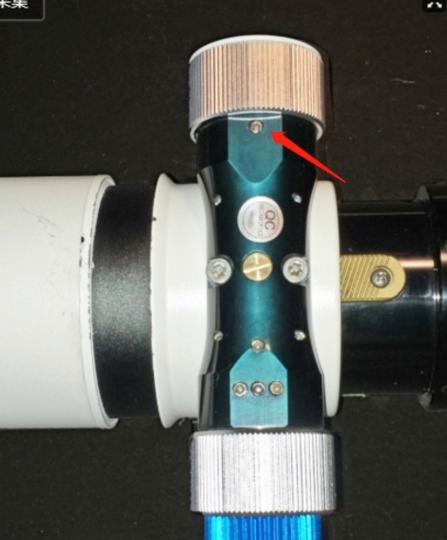

只需要一颗螺丝就可以固定住EAF标准连接板

FTF3015B-A

详情看这里

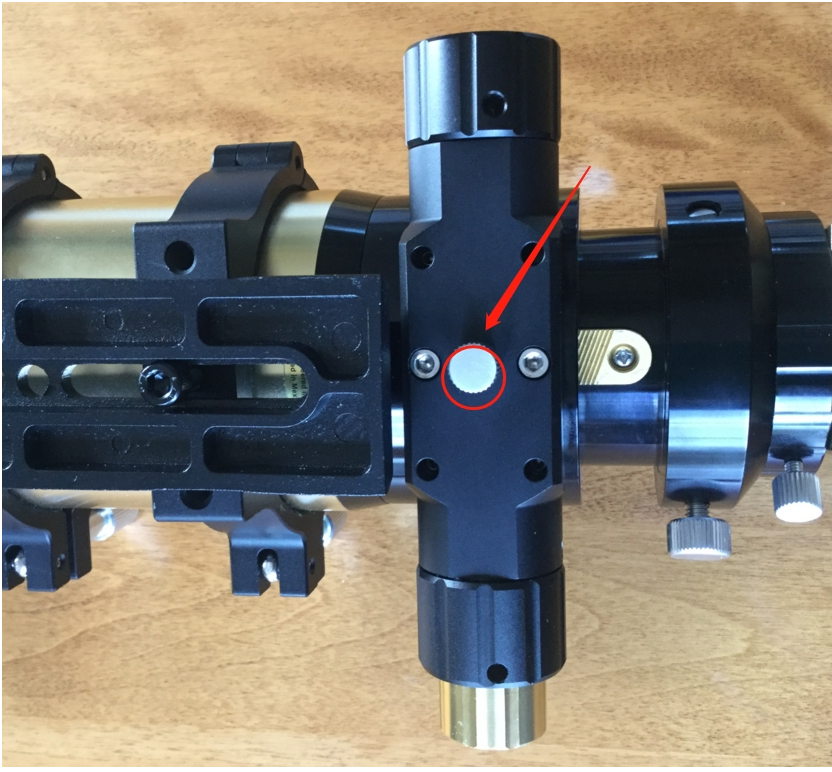

通过图中所指位置的螺丝固定，与锐星的调焦座连接方式相同。
若通过精调焦旋钮连接，则使用图中有螺丝处固定EAF连接板，若通过粗调焦旋钮连接，则使用左侧红圈指示的螺丝孔连接。

JMI

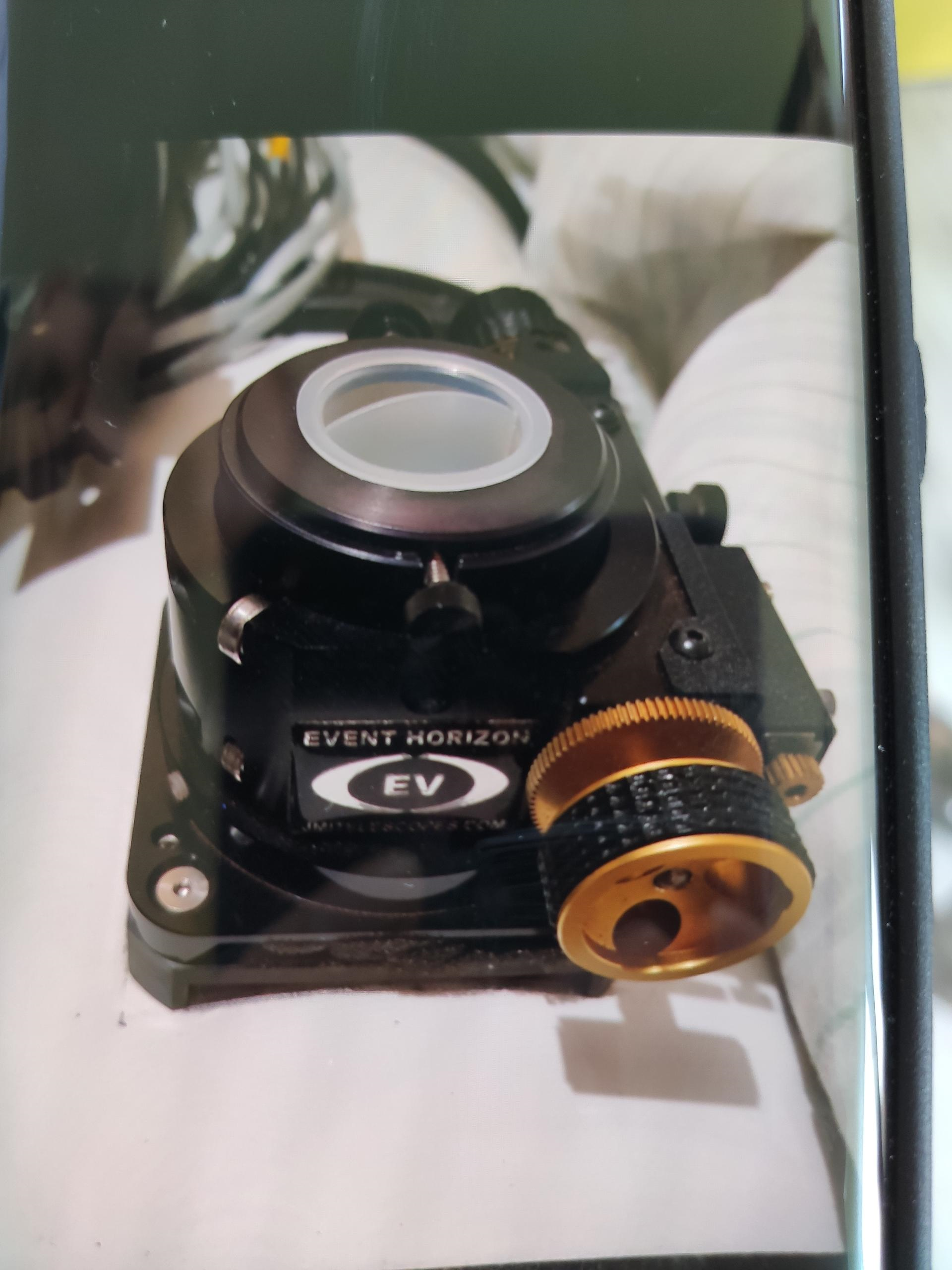

Event horizon

要拆除红框内的部分

Meade

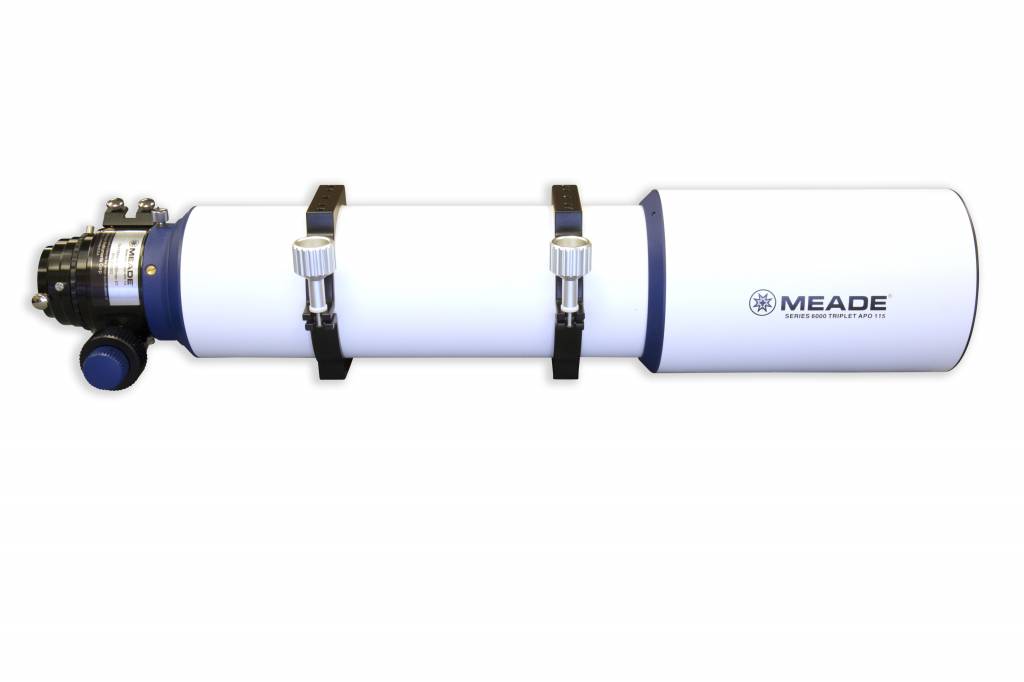

MEADE 6000 Series 115 mm APO

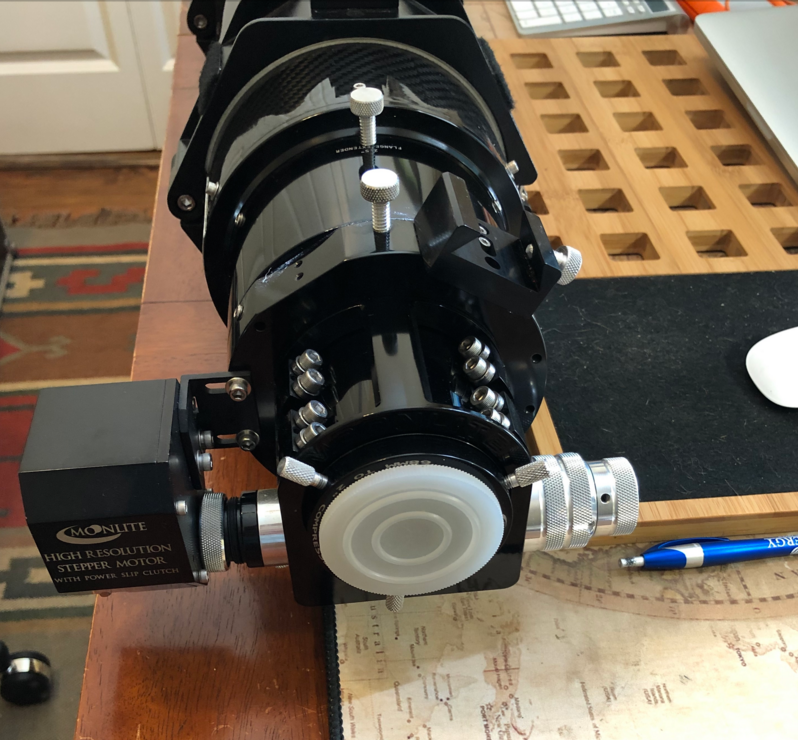

Moonlite

Moonlite


Moonlite line


MoonLite CS Dual-Speed SCT Crayford for 3.25” thread FR Compatible(与上图型号相似，供参考) https://www.firstlightoptics.com/moonlite-focusers/moonlite-cs-dual-speed-sct-crayford-for-325-thread-fr-compatible.html

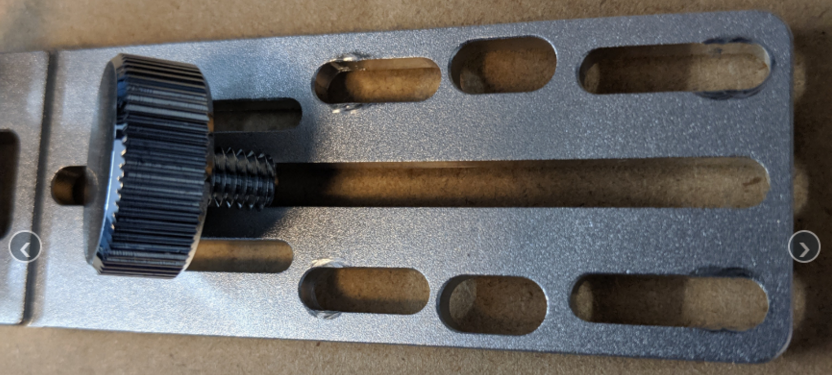

需要将标准连接板中间的槽改大一点才能放进moonlite的固定螺丝。

Moonlight CR2 focuser

Orion

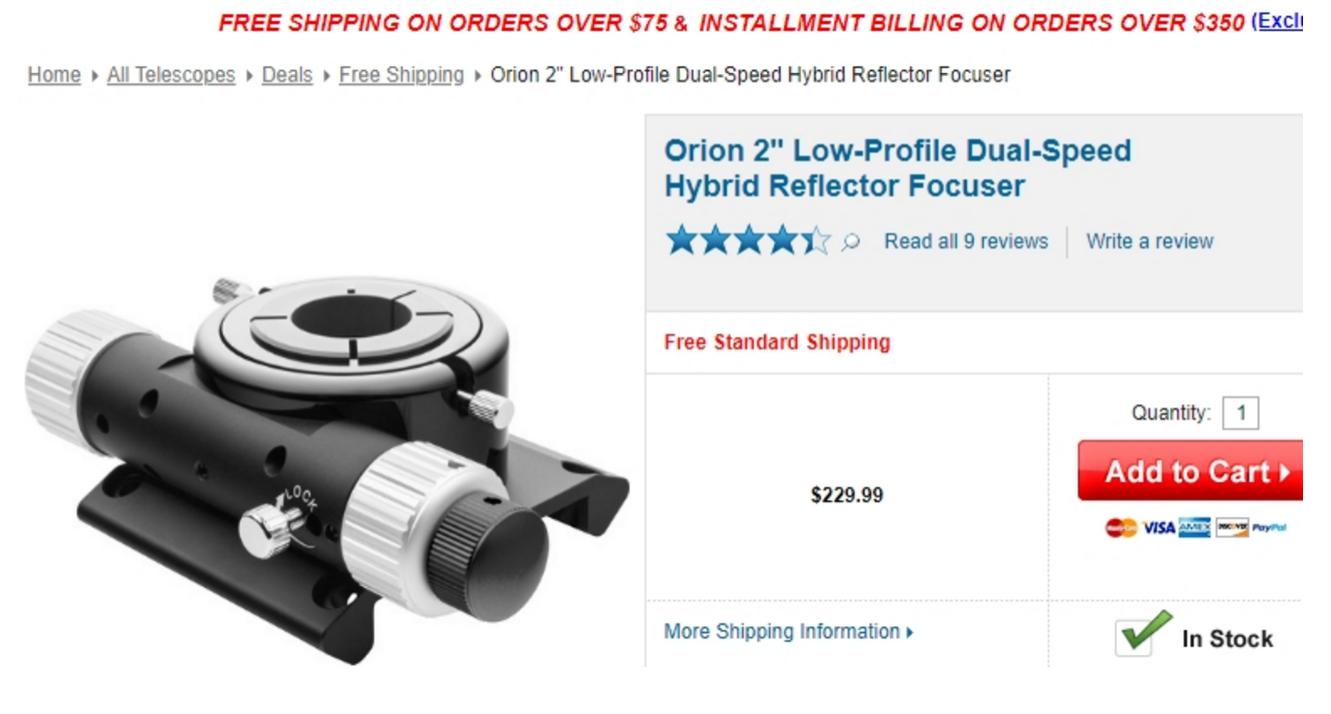

Orion Dual Speed Low Profile Hybrid focuser

Orion EON 80


Orion ED80T

Orion ED80TCF refractor Telescope /或者是Crayford focuser on the Orion ED80T CF apochromatic triplet(这两个是同一个望远镜)
用户改造视频：
https://www.youtube.com/watch?v=6J5MmqM7heo

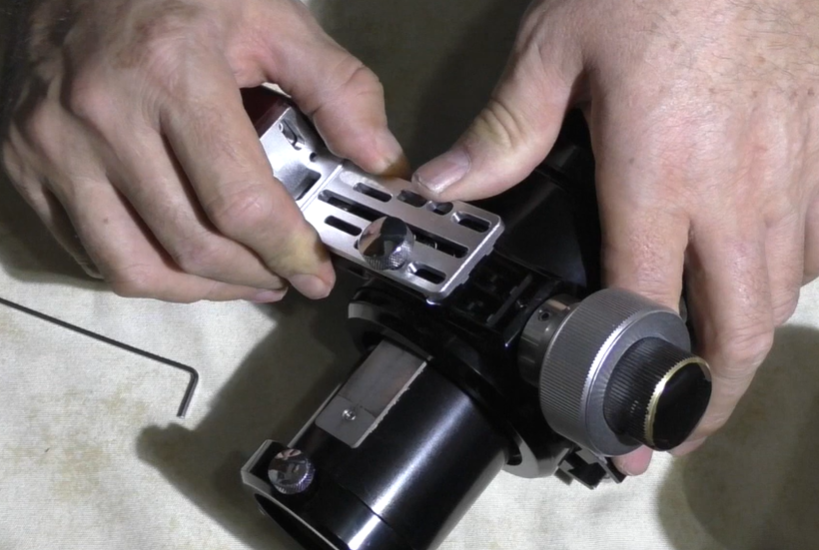

用户适配Orion ED80TCF refractor Telescope的经验视频，适配有一点难度，调焦座中间部分是凸起的，如果固定在中间，那么短板就会超出EAF本体的边缘。用户使用了自己的螺丝并最终完成了适配。如果需要观看视频，可以将进度条直接拉到中间查看用户适配的过程。

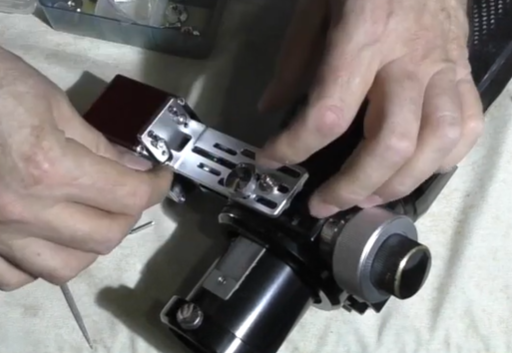

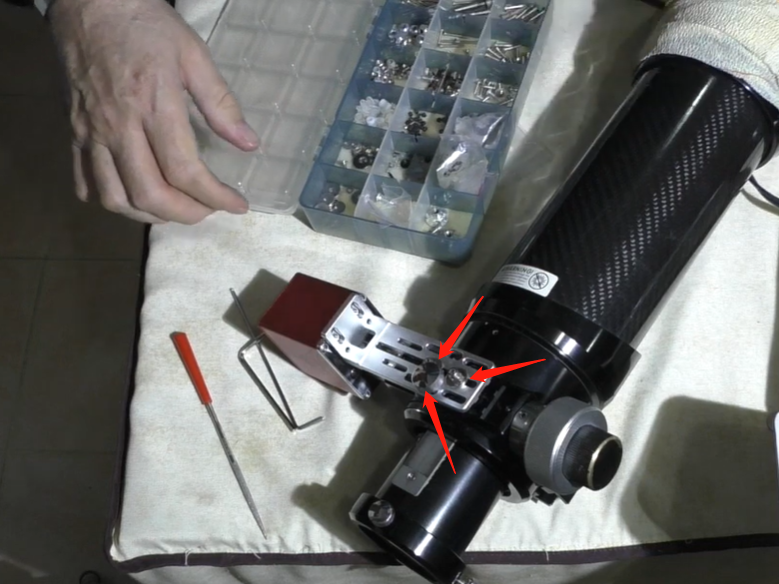

视频截图

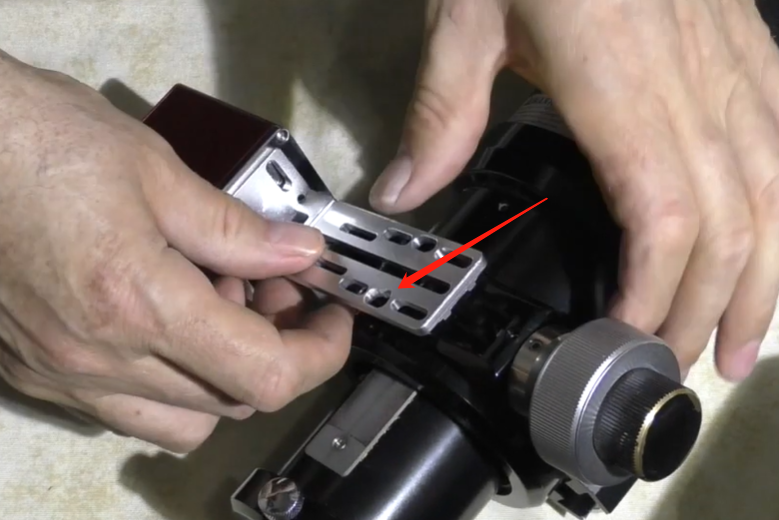

  1. 需要在标准板上把一侧的孔挫的大一点，以便固定螺丝。


  1. 将螺丝安装上去，这个螺丝需自备。


  1. 再安装两颗螺丝固定连接板。


  1. 安装余下螺丝。


SharpStar

Sharpstar 107PH

Sharpstar 150 F/2.8 HNT hyperbolic

只需要一颗螺丝就可以固定住

Stellarvue

Stellarvue SV102-Access ED Apo Refractor Telescope

Stellarvue SV70T with a 2.5″ rack and pinion focuser

裕众代工，看尾部标志性的多条凹槽设计ZWO EAF支持的调焦座与连接方式 - 图44
https://www.stellarvue.com/stellarvue-sv80-access/

Sky Watcher

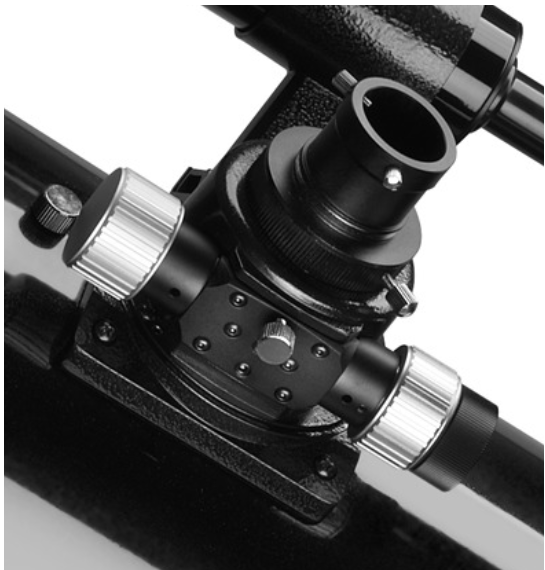

Sky Watcher 130/650

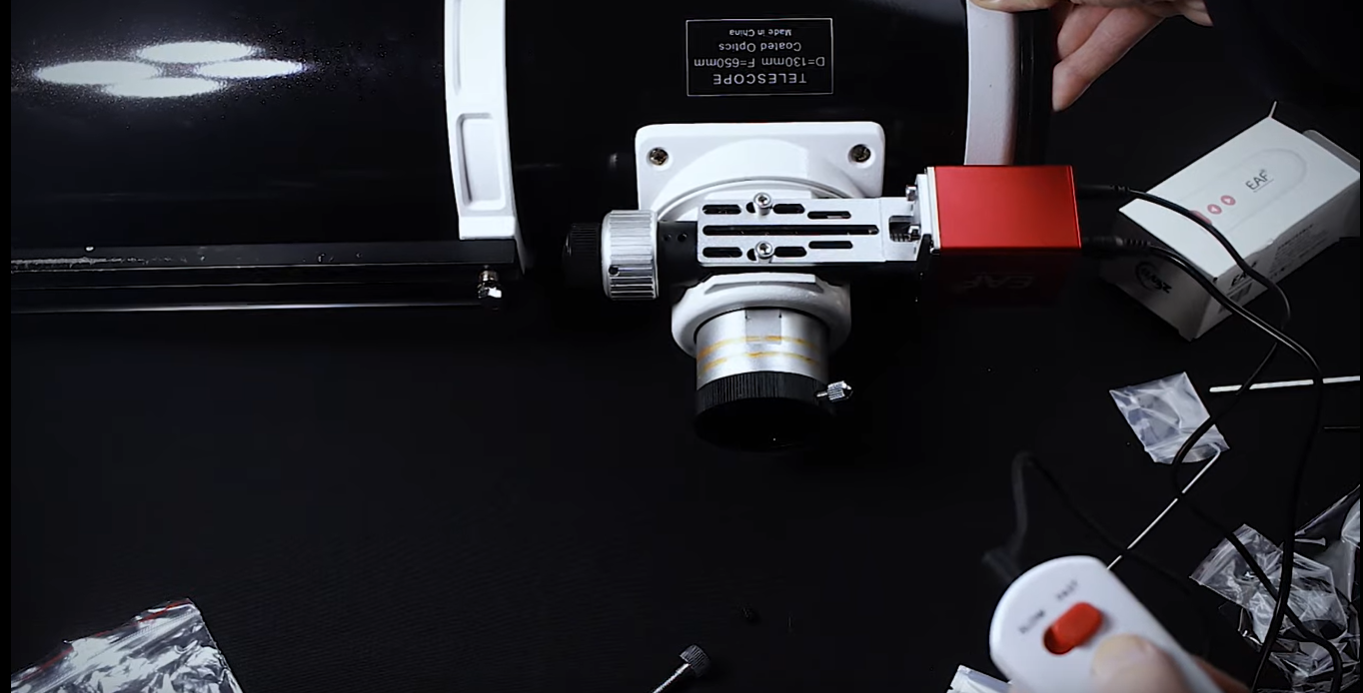

俄罗斯用户贡献安装、使用教程： EAF安装与使用

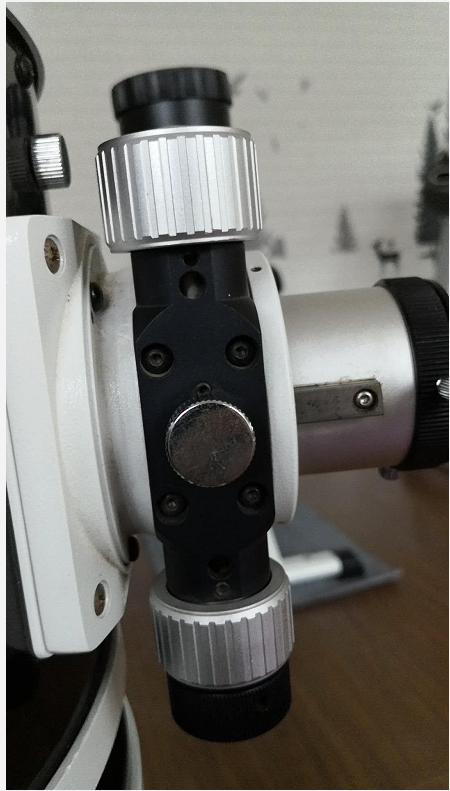

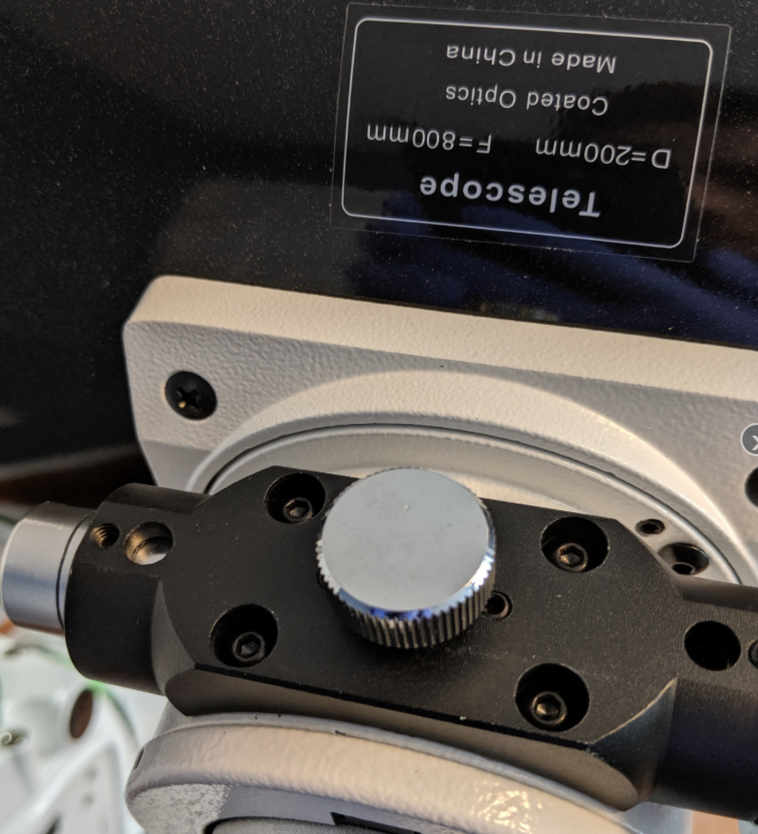

Sky Watcher 1000/200

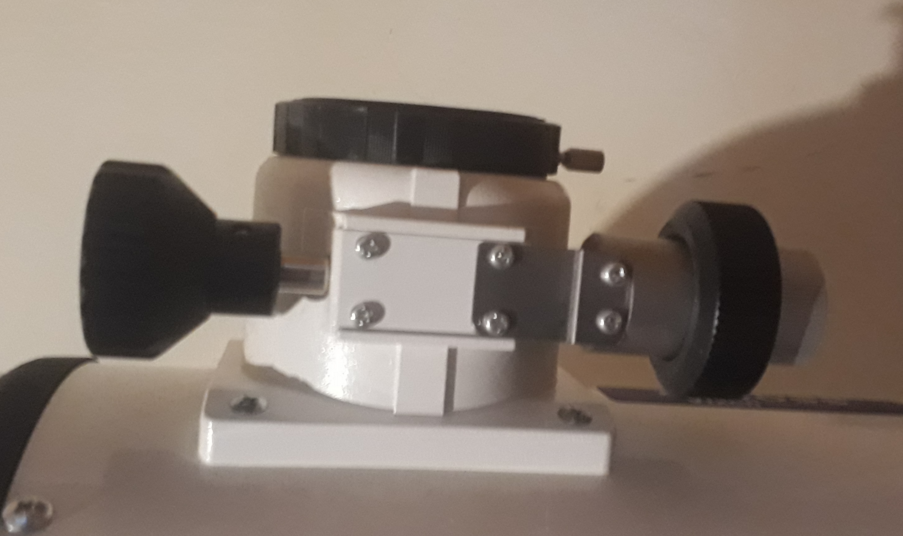

信达老款调焦座，支持。中间有个螺丝，是调阻尼松紧的，可以拆，需要换成长螺丝。

Skywatcher Pro ED80/100/120 APO Telescope

查看购买链接

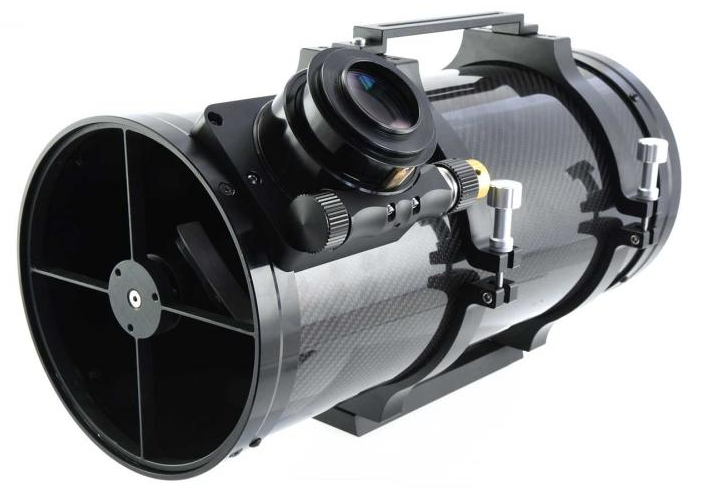

Sky Watcher Quattro 8”

望远镜自带的螺丝太大，需要钻孔


Skywatcher Esprit 系列

须用标准板连接

Skywatcher Esprit 80


ZWO EAF支持的调焦座与连接方式 - 图54

Skywatcher Esprit 100


Skywatcher Esprit 120

Skywatcher Esprit 150

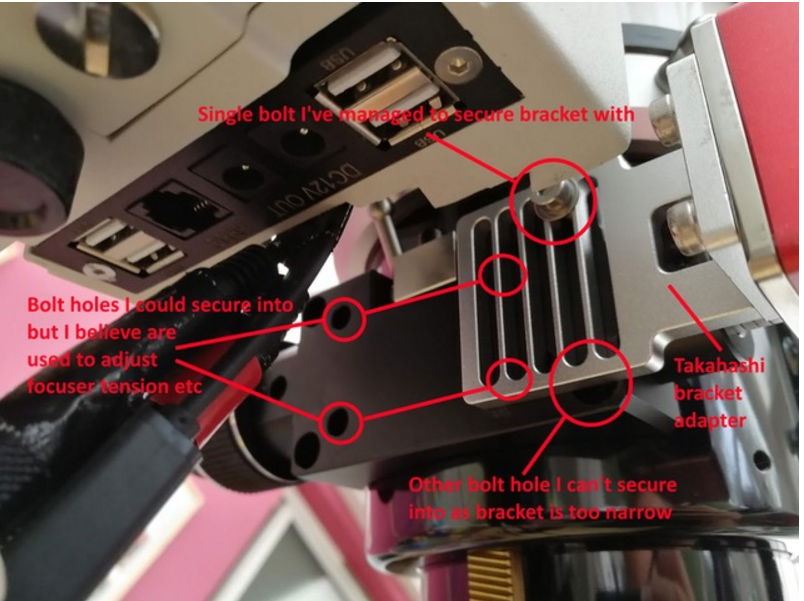

不可以用高桥连接板。使用一个螺丝固定高桥板，不稳定。

应使用标准板连接。您可以选择使用标准连接版，但是只能用一颗螺丝固定（可能连接不稳定，比用高桥连接稳定）（图片来自FB）

Skywatcher 80EDT用户自制配件连接图

https://www.skywatcherusa.com/products/esprit-80mm-ed-triplet-apo-refractor

Skywatcher Evostar 80ED Pro/72ED

ZWO EAF支持的调焦座与连接方式 - 图62
ZWO EAF支持的调焦座与连接方式 - 图63

Skywatcher Maksutov telescope MC 102/1300 SkyMax-102T OTA

MCT需外接调焦座才能连接
https://www.astroshop.eu/telescopes/skywatcher-maksutov-telescope-mc-102-1300-skymax-102t-ota/p,5021

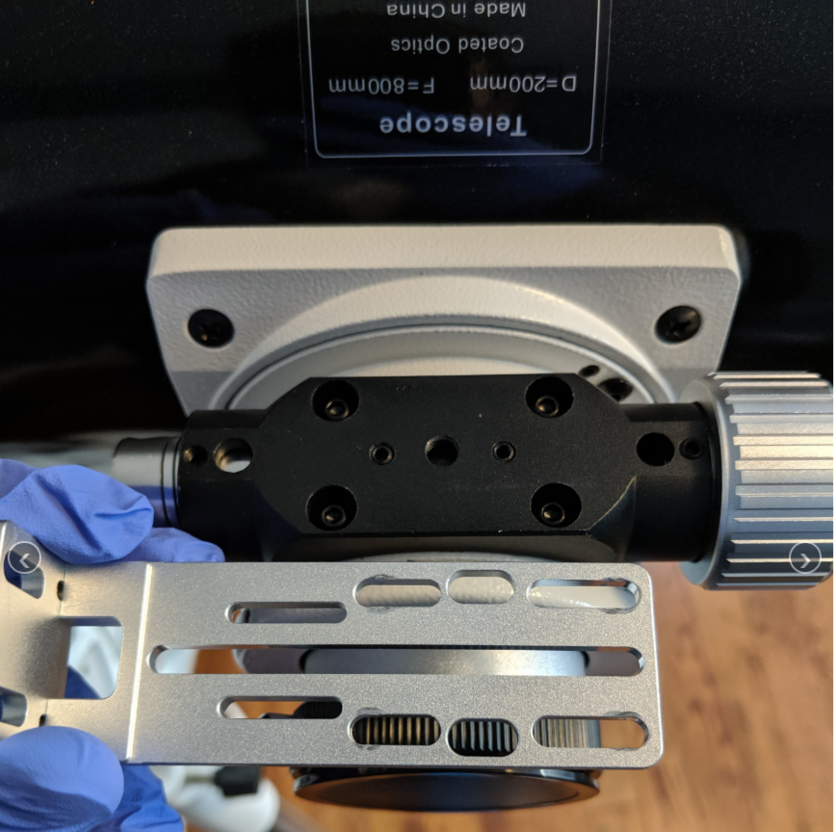

Sky Watcher 200p/信达牛反

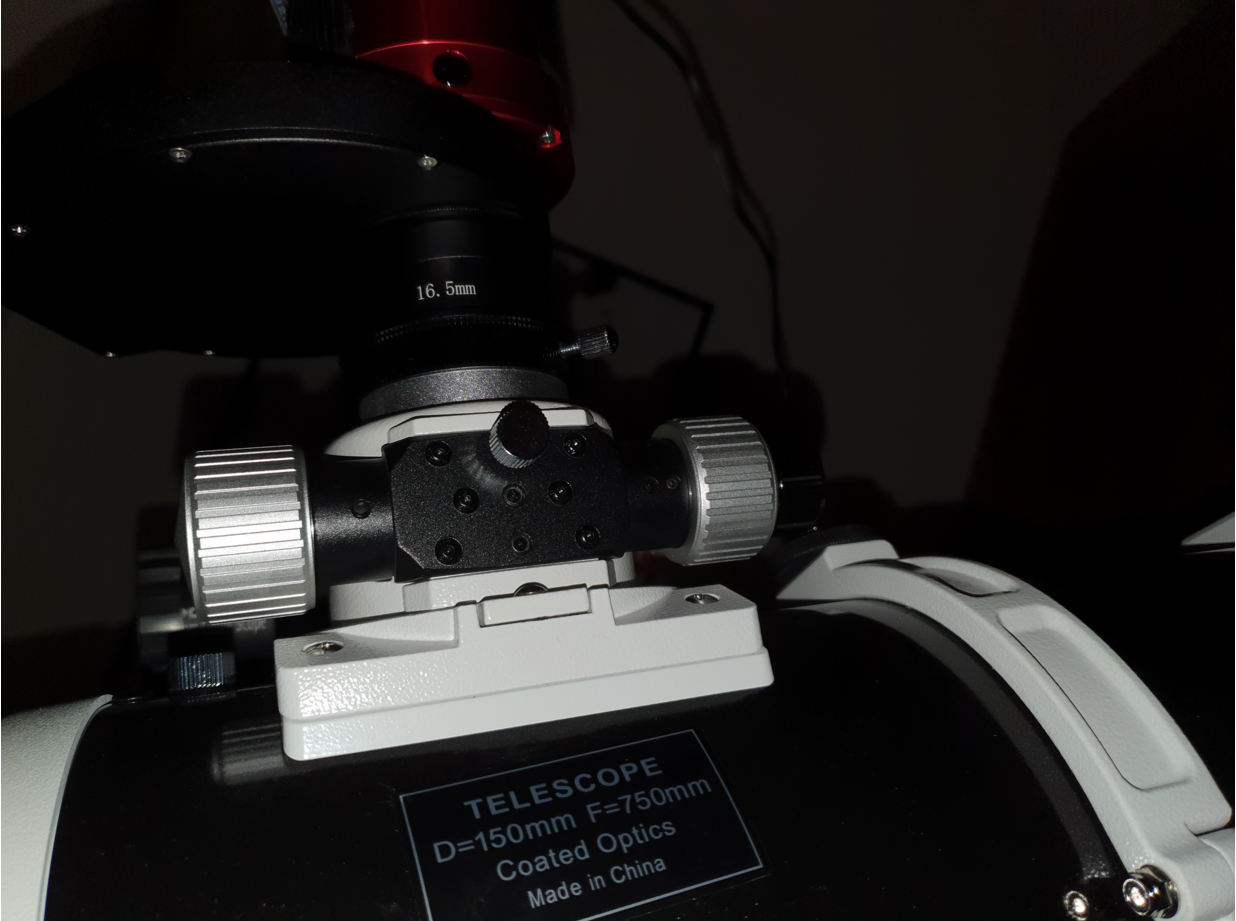

Sky Watcher Explorer 150PDS（信达小黑）

信达小黑连接图

Takakashi

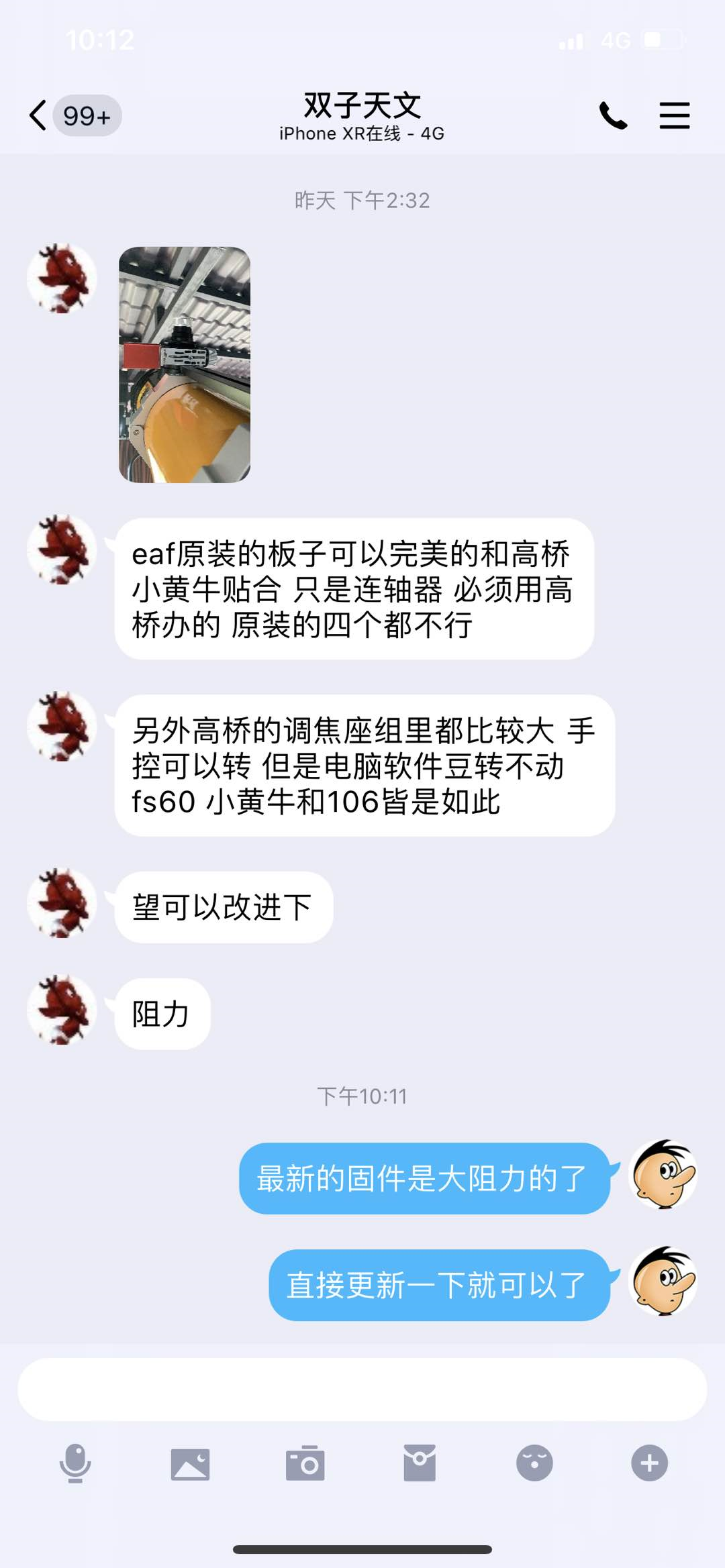

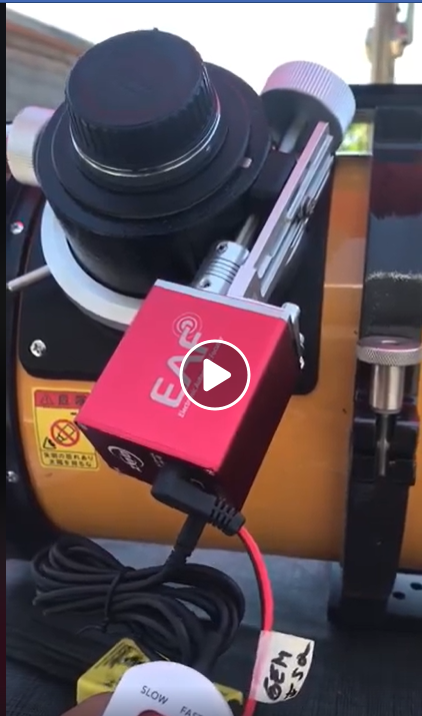

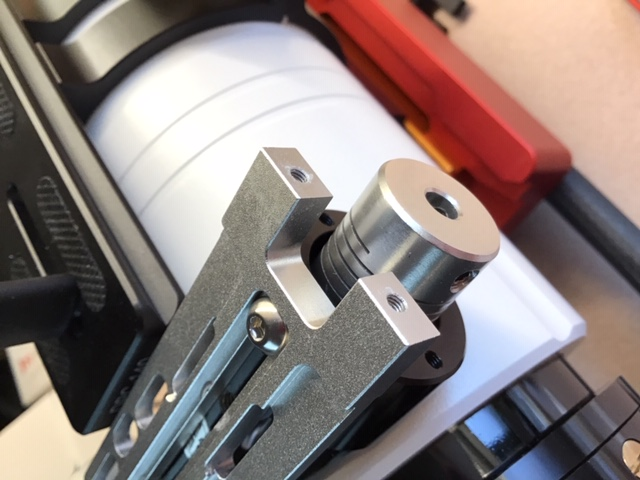

Takahashi FSQ106(小黄牛)

可用标准板连接，但是联轴器尺寸与EAF自带的联轴器不合，须用高桥联轴器。

FS-60CB focuser

需要用标准版连接，且需要拆卸底部的盖板

TecnoSky

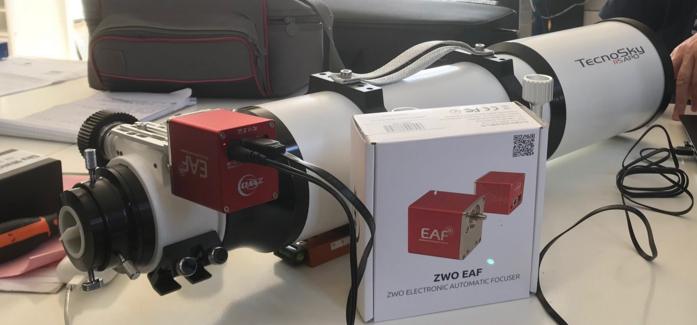

支持115/70/100q/125/130

TS

TS-Optics Imaging Star 80mm f / 4.4 – 6-element Flatfield APO Telescope

TS Crayford Style Focuser for SC Telescope 支持，但不支持GSO

https://www.youtube.com/watch?v=5vojh8S1o2A

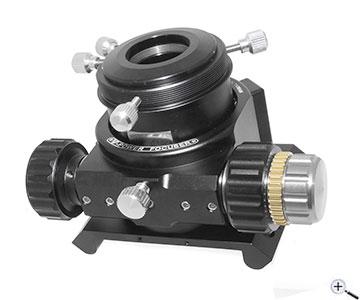

TS-Optics 2” UNC V-Power Newton Crayford Focuser - short

TS-Optics 2” UNC V-Power Newton Crayford Focuser - short
tsuncn2-v-power-newton-auszug.jpgtsuncn2-v-power-newtonian-focuser.jpgtsuncn2-v-power-okularauszug.jpg

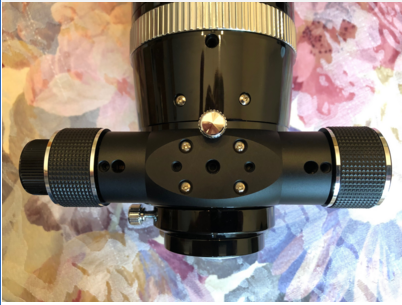

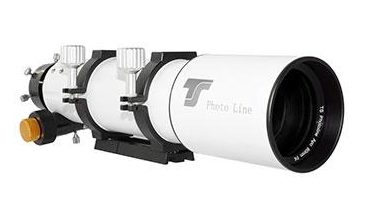

TS-Optics PHOTOLINE 80mm f/6 FPL53 Triplet APO - 2.5” RAP Focuser

用户反馈可以将右边螺丝拆掉，使用中间螺丝孔，换成自配的长螺丝来固定EAF adapter。
ZWO EAF支持的调焦座与连接方式 - 图82

Vixen

Vixen VMC200L

Looks like VC200L need 2 spacer to connect the EAF to it, loose the 2 lock screws and add 2 spacer.

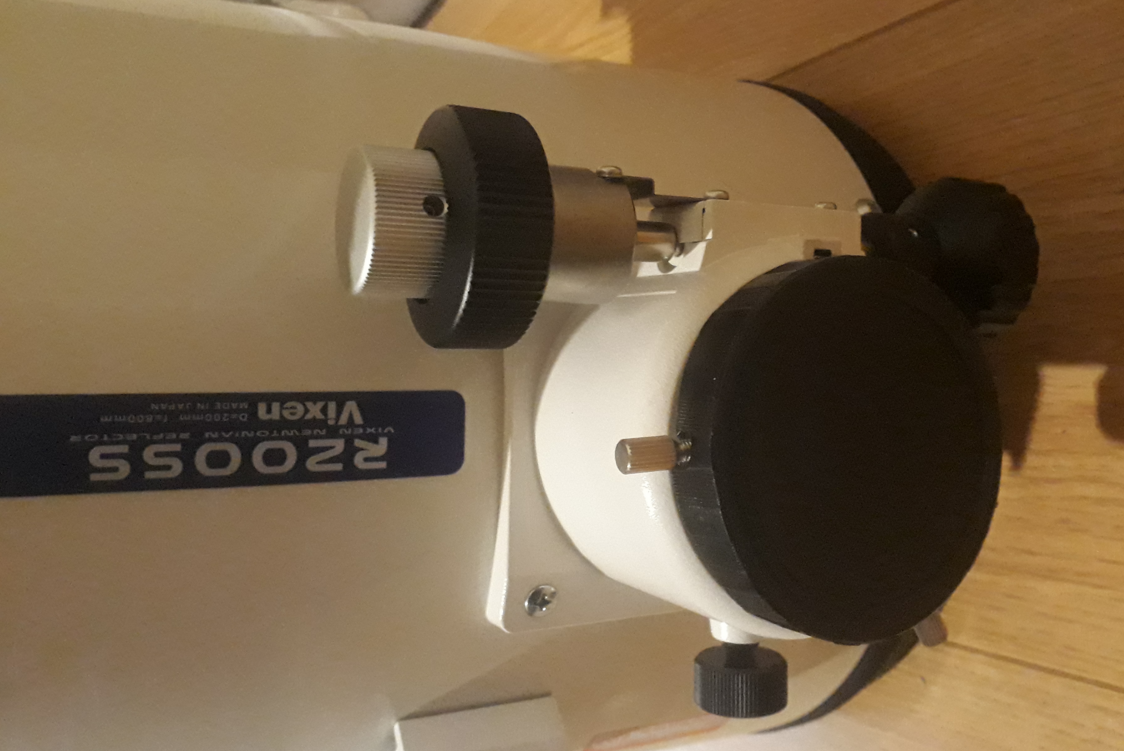

Vixen R200SS不确定

需自行改造。

William Optics

WO71安装指导
https://digitalstars.wordpress.com/2019/11/08/how-to-install-a-zwo-eaf-on-the-william-optics-star71/

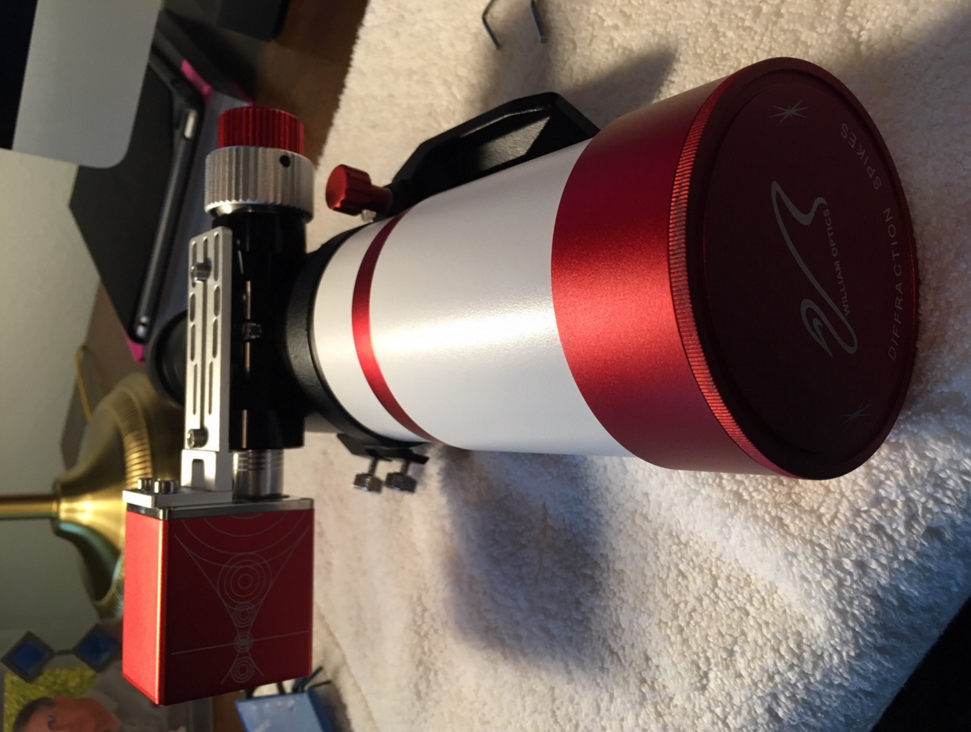

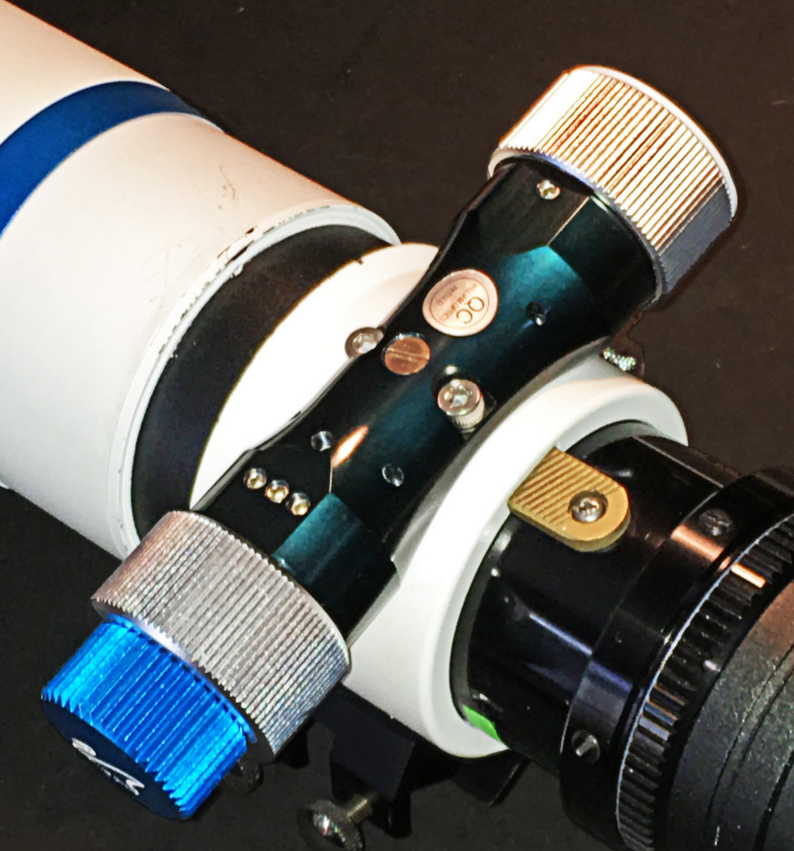

William Optics Star-71


William Optics Star-71-II


William Optics 81GT with crayford focuser

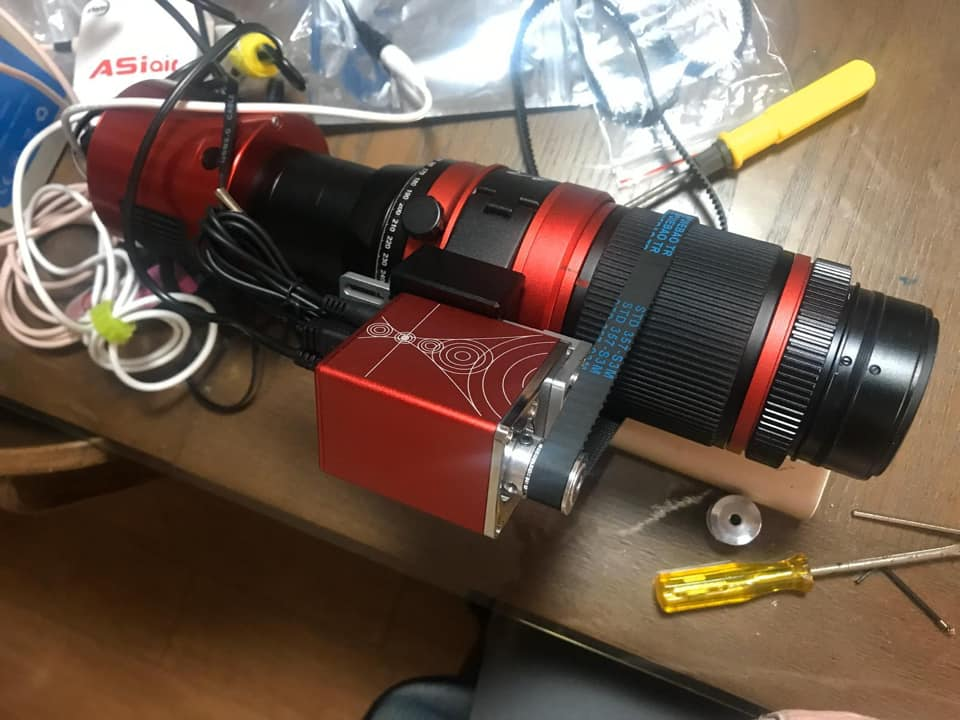

RedCat 51 APO 250mm f/4.9

https://williamoptics.com/redcat-51

William Optics Zenithstar 73/80/103/126 APO

need to open up some space in the middle of the bracket
William Optics Zenithstar 126 APO .jpg

William Optics ZenithStar 61/81 APO

使用标准连接板
ZWO EAF支持的调焦座与连接方式 - 图98

William Optic Megrez 72mm

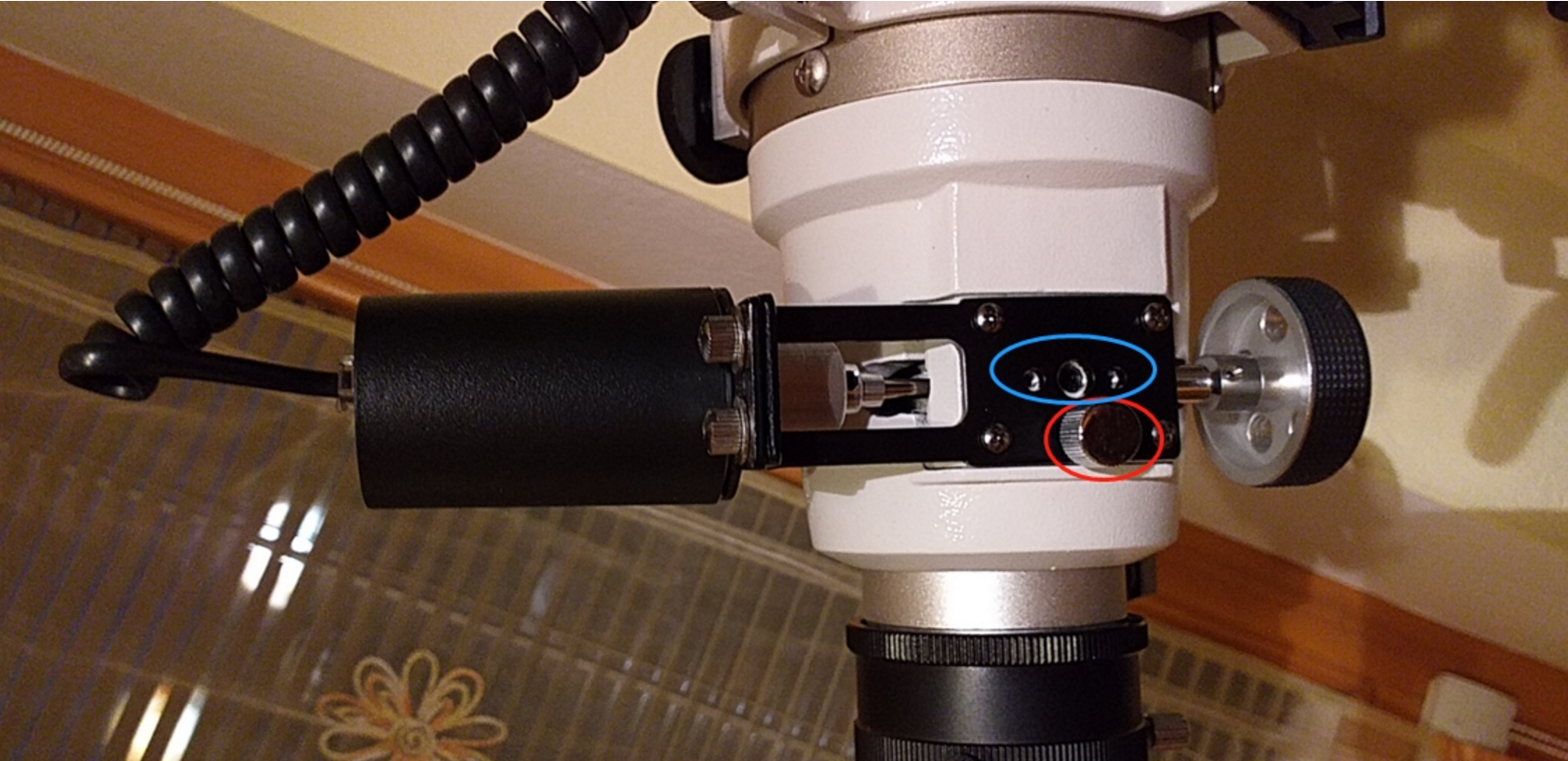

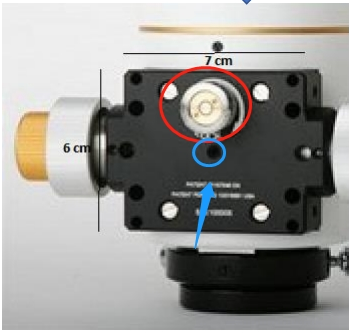

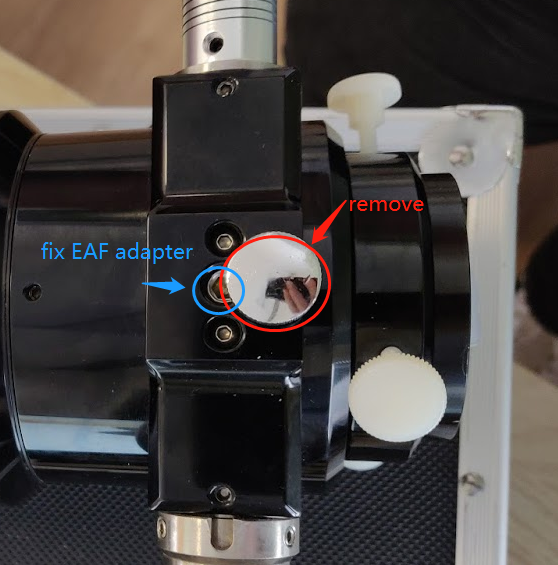

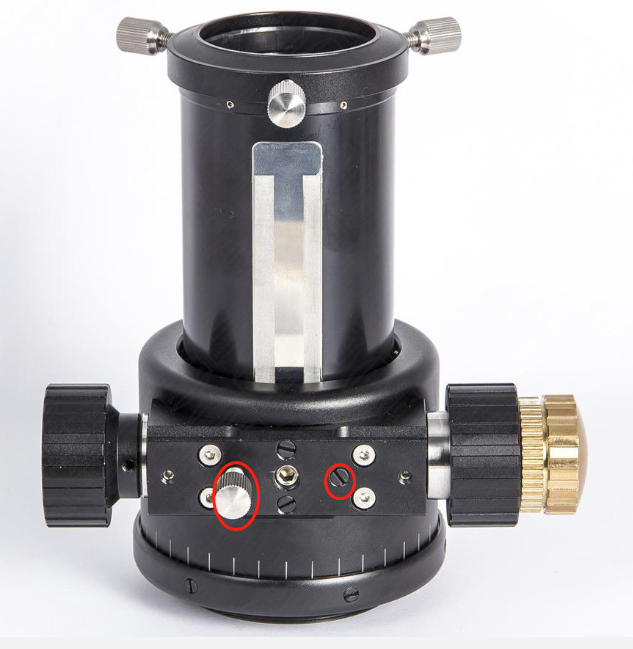

红圈内螺丝可以拆掉，蓝圈内螺丝孔的尺寸是Allen key 2.5 mm in diameter about 6 mm long

FS98上调焦器底座的宽度为36毫米，ZS61上最宽点的宽度为37毫米，最窄点的宽度为28毫米。 ZS61上的中心螺钉相距20毫米，距离调焦座末端40毫米。

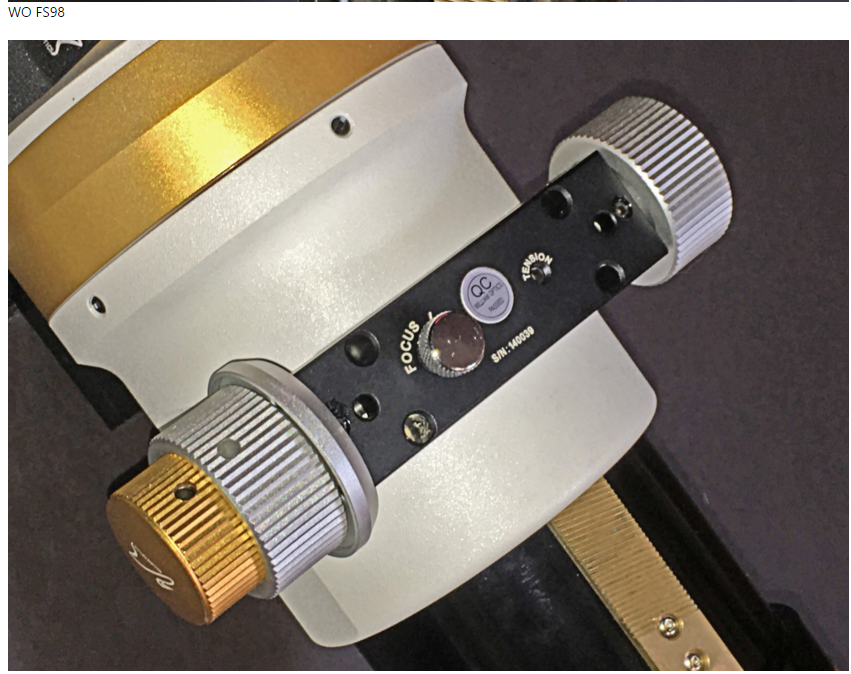

William Optics FS98

标准连接板
William official note：We recommend moto focusers which can be attached to the shaft. You can remove the knob and attach the moto to the shaft.
The screw which you pointed with red narrow can be used to attach the moto.
Also those 3 screws on the bottom, you can use one to attach the moto.

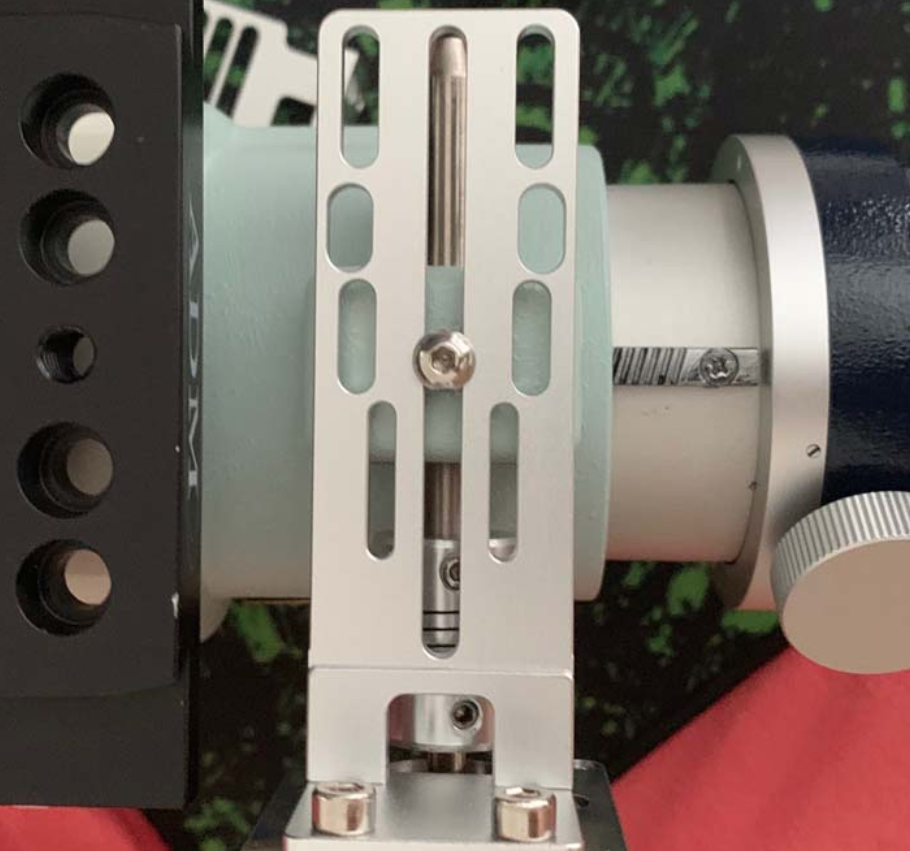

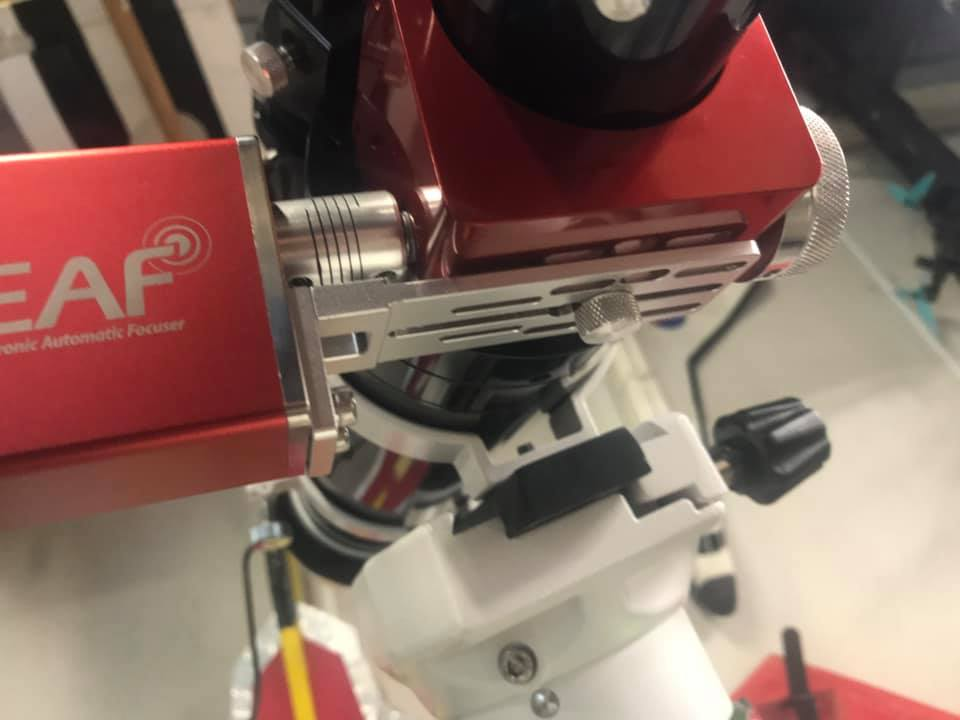

ZWO EAF bracket for Takahashi Scope

Takahashi TSA120

Takahashi FS60

Takahashi FS102

Takahashi FSQ85

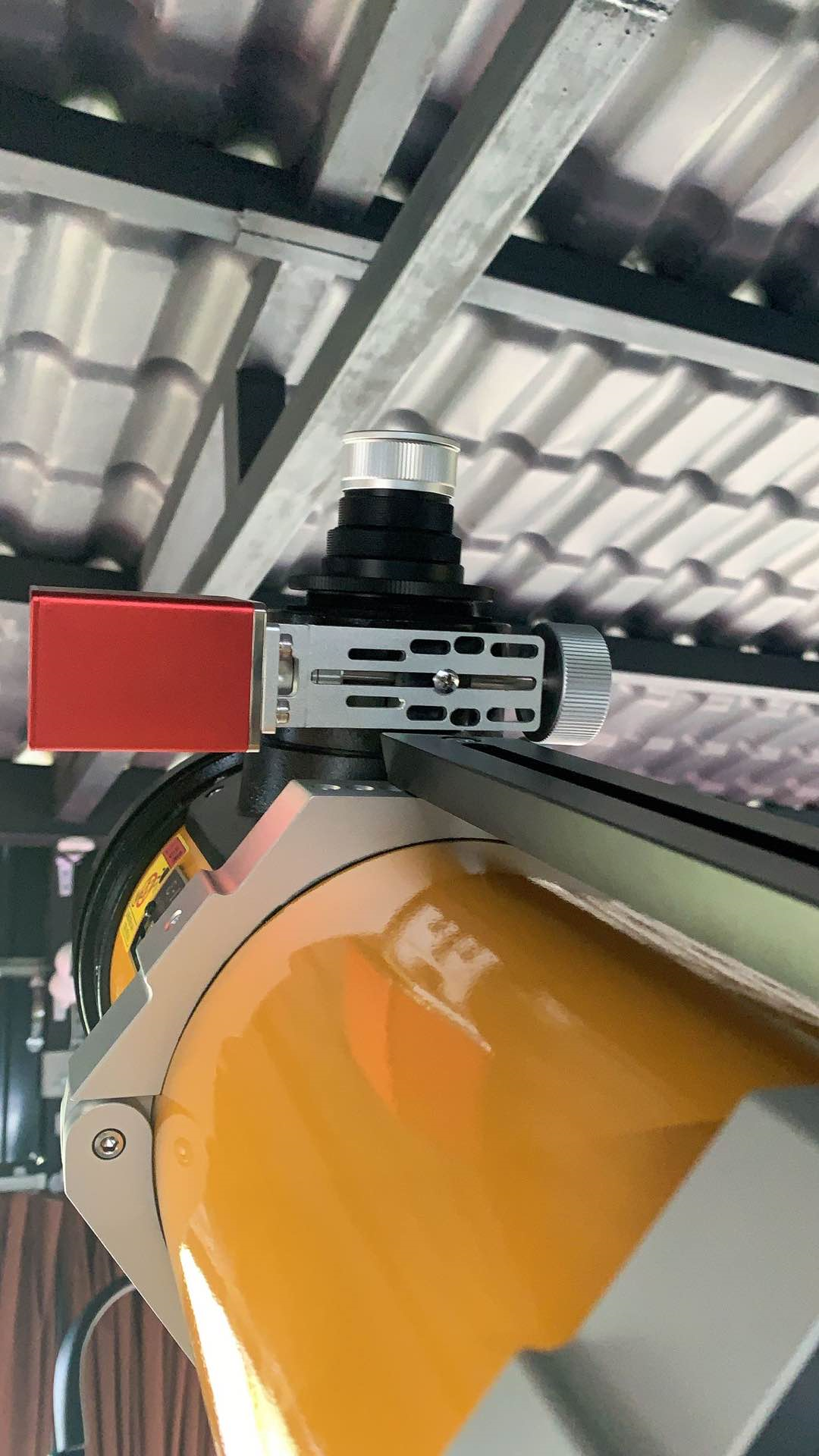

Takahashi Epsilon-130D

Takahashi Epsilon-180ED

可连接，FB用户经验 https://www.facebook.com/ddierick/posts/10159355886984796https://www.takahashi-europe.com/en/epsilon-180ED.php

Takahashi FSQ106

需要高桥联轴器，EAF附带的连轴器尺寸不匹配
ZWO EAF支持的调焦座与连接方式 - 图108

——Unsupported list——

GSO

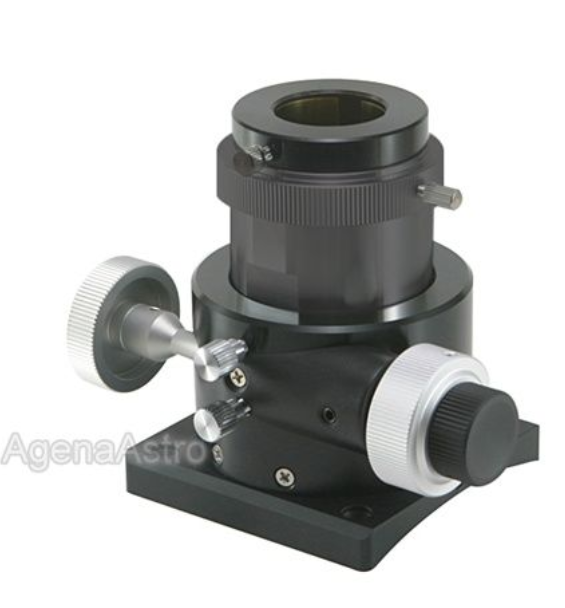

GSO 2” Crayford Focuser for Refractors

找不到安装的螺丝孔

GSO-made 6” Ritchey Chretien

TPO

TPO RC8″ scope-TPO

与GSO相同，为代工

CT8 UK Orion 需确认



Meade

Meade 6” F/8 refractor（The focuser shaft is 1/4 inch diameter. The 4 screws on bottom are 1 apart from each other in square formation）

Lacerta NoN Octo


Orion

Orion 10 inch Astrograph


Orion EON 80ED -dual speed Crayford focuser

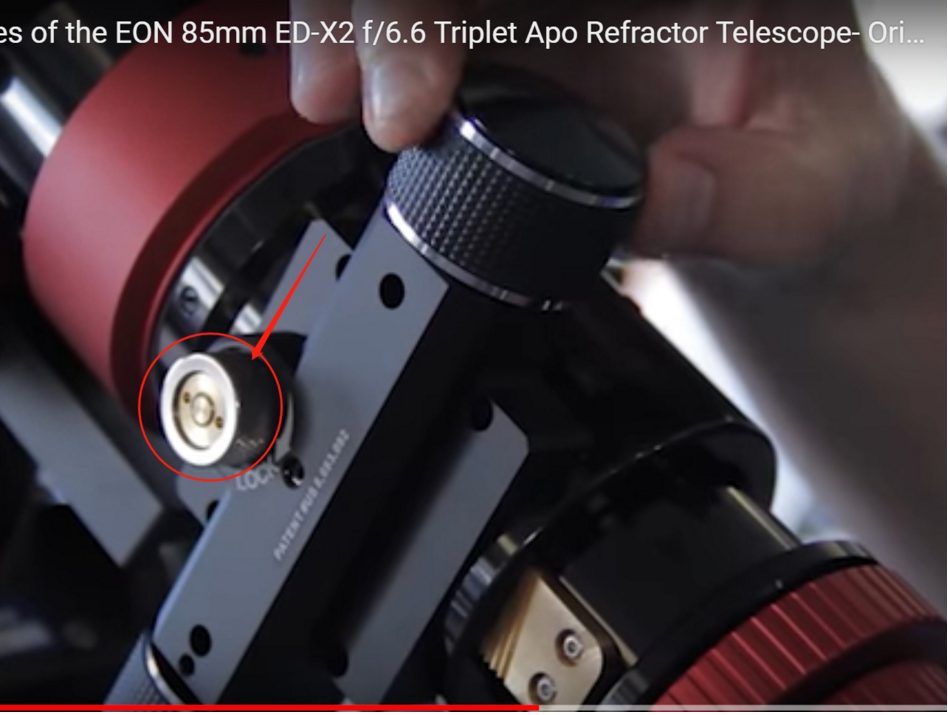

Orion EON 85mm ED-X2 f/6.6 Triplet Apo Refractor Telescope

https://www.telescope.com/Orion-EON-85mm-ED-X2-f66-Triplet-Apo-Refractor-Telescope/p/115234.uts
可能锁紧螺丝会影响到EAF的适配板，请检查一下尺寸

Orion EON 130MM不支持

Skywatcher Evostar 80 Pro 需确认

https://www.firstlightoptics.com/skywatcher-focusers/dual-speed-2-crayford-focuser-for-sky-watcher-refractors.html

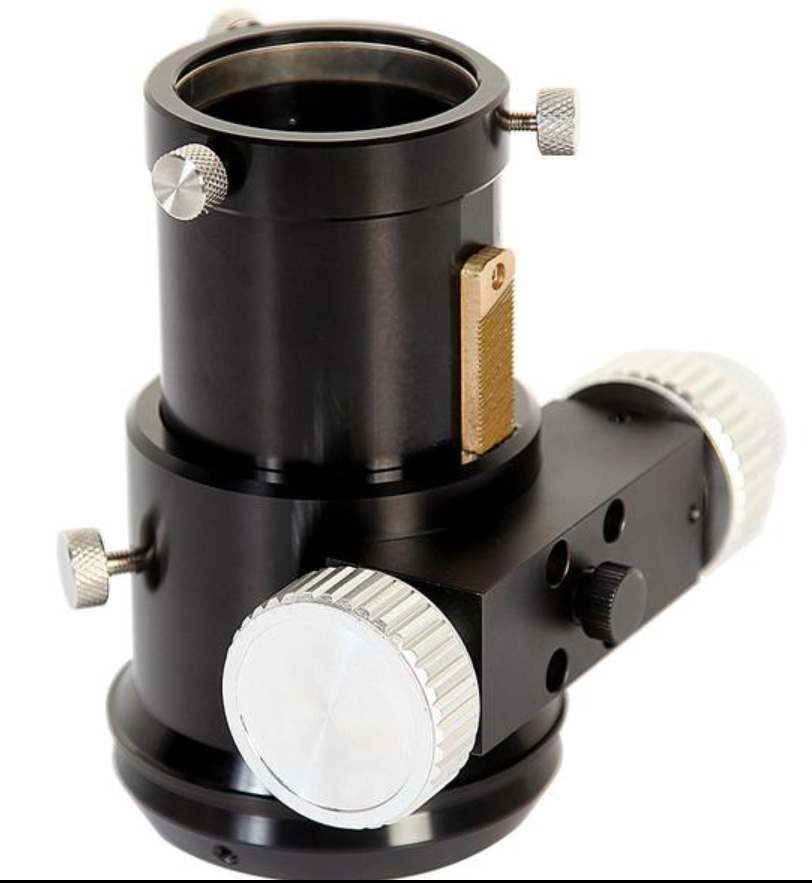

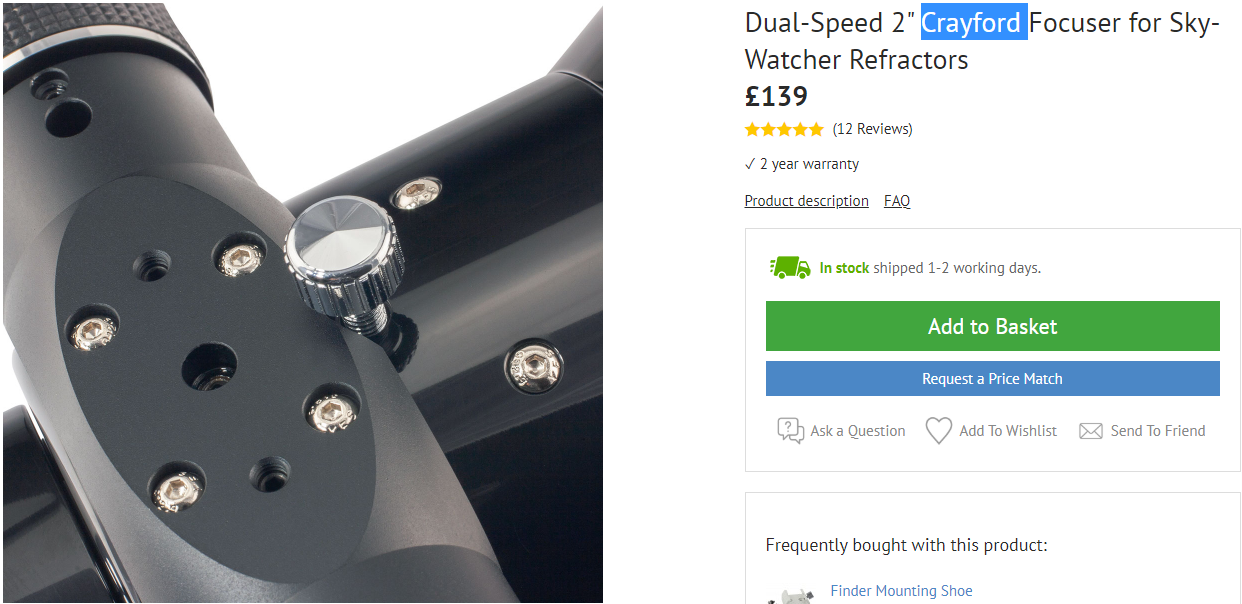

图为可用于SkyWatcher EVOSTAR 80ED DS Pro的dual speed 2 Crayford Focuser调焦座

Takahashi Sky-90

GSO（需确认）

GSO 2” Linear Bearing Crayford Focuser
