绪论

Redis的所有的数据都是存在了内存中的,虽然现在内存越来越便宜,但是跟平时电脑上装的硬盘相比,硬盘的价格就是个渣渣。内存还是非常宝贵的,就拿我的一台腾讯云的服务器来说,目前是1核2G的,但是要想升级到4G,就得需要多掏1000大洋。这些钱感觉我都可以买个1T的硬盘了。。。这就是差距。so,如何合理高效的利用Redis内存就变得非常的重要了。首先我们应该知道Redis的内存主要消耗在什么地方,其次是如何管理内存,最后才是怎么做Redis的内存优化。这样才能用更少的内存,存储更多的数据,降低成本。

1、内存消耗

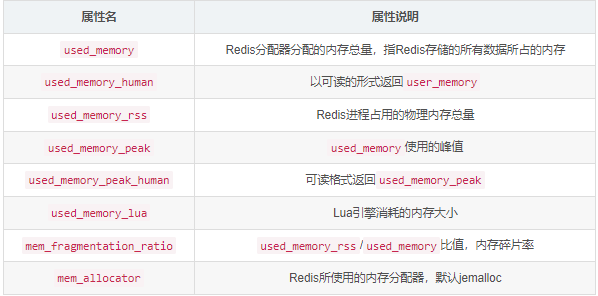

  1. 如何查看Redis中内存的消耗情况哪?可以通过 info命令,查看Redis内存消耗的相关指标,从而有助于更好的分析内存。执行命令之后有这么几个重要的指标:<br />![图片.png](https://cdn.nlark.com/yuque/0/2022/png/27069856/1648553393923-a5a4d9fd-d662-47cc-8b5b-25fb6e2bfc95.png#clientId=u7488625d-3361-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=303&id=u95029462&margin=%5Bobject%20Object%5D&name=%E5%9B%BE%E7%89%87.png&originHeight=296&originWidth=598&originalType=binary&ratio=1&rotation=0&showTitle=false&size=26764&status=done&style=none&taskId=uc89df9f4-3d3c-4798-8545-2bcbd69e13a&title=&width=611.3999938964844)
  1. used_memory:1038744104
  2. used_memory_human:990.62M
  3. used_memory_rss:5811122176
  4. used_memory_peak:4563077088
  5. used_memory_peak_human:4.25G
  6. used_memory_lua:35840
  7. mem_fragmentation_ratio:5.59
  8. mem_allocator:libc
  1. 重点需要关注下mem_fragmentation_ratio这个值:

mem_fragmentation_ratio > 1 说明多出来的部分名没有用于数据存储,而是被内存碎片所消耗,相差越大,说明内存碎片率越严重。
mem_fragmentation_ratio < 1 一般出现在Redis内存交换(Swap)到硬盘导致(used_memory > 可用最大内存时,Redis会把旧的和不适用的数据写入到硬盘,这块空间就叫Swap空间),出现这种情况需要格外关注,硬盘速度远远慢于内存,Redis性能就会变得很差,甚至僵死。

1.1、内存消耗的划分

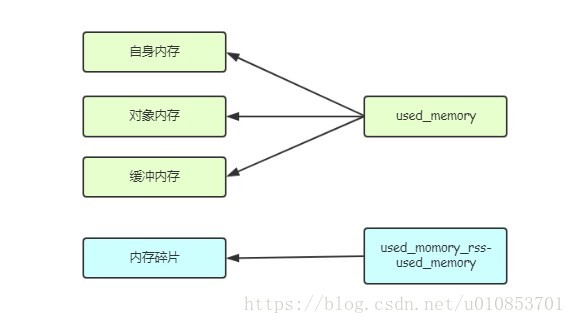

  1. Redis的内存主要包括:对象内存+缓冲内存+自身内存+内存碎片。<br />![](https://cdn.nlark.com/yuque/0/2022/jpeg/27069856/1648608740937-02a3a3d5-812f-4a69-bfb2-8da0d9db0cd1.jpeg#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=ufa6783cb&margin=%5Bobject%20Object%5D&originHeight=324&originWidth=575&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=ua1e952a0-5961-4a64-a851-b3c19a9ea96&title=)

1、对象内存

  1. 对象内存是Redis内存中占用最大一块,存储着所有的用户的数据。Redis所有的数据都采用的是key-value型数据类型,每次创建键值对的时候,都要创建两个对象,key对象和value对象。key对象都是字符串,value对象的存储方式,五种数据类型–StringListHashSetZset。每种存储方式在使用的时候长度、数据类型不同,则占用的内存就不同。

2、缓冲内存

  1. 主要包括:客户端缓冲、复制积压缓冲区、AOF缓冲区<br /> 客户端缓冲:普通的客户端的连接(大量连接),从客户端(主要是复制的时候,异地跨机房,或者主节点下有多个从节点),订阅客户端(发布订阅功能,生产大于消费就会造成积压)<br /> 复制积压缓冲:2.8版本之后提供的可重用的固定大小缓冲区用于实现部分复制功能,默认1MB,主要是在主从同步时用到。<br /> AOF缓冲区:持久化用的,会先写入到缓冲区,然后根据响应的策略向磁盘进行同步,消耗的内存取决于写入的命令量和重写时间,通常很小。

3、内存碎片

  1. 目前可选的分配器有jemallocglibctcmalloc默认jemalloc<br /> 出现高内存碎片问题的情况:大量的更新操作,比如appendsetrange;大量的过期键删除,释放的空间无法得到有效利用<br /> 解决办法:数据对齐,安全重启(高可用/主从切换)。

4、自身内存

  1. 主要指AOF/RDB重写时Redis创建的子进程内存的消耗,Linux具有写时复制技术(copy-on-write),父子进程会共享相同的物理内存页,当父进程写请求时会对需要修改的页复制出一份副本来完成写操作。<br />

2、管理内存

  1. 设置上限<br /> <br /> Redis默认是无限使用内存。所以在使用的时候尽量的去配置maxmemory,给Redis设置内存使用上限,防止因Redis的无限使用造成系统内存耗尽。有一点需要注意的是maxmemory配置的是Redis实际使用的内存量,即used_memory,由于有内存碎片的存在,所以实际的内存使用比used_memory要大。<br /> Redis可以动态的执行内存的调整:
  1. config set maxmemory 6GB
  1. 配置内存回收策略<br /> Redis的内存回收机制主要体现在两个方面上:<br />对过期数据的处理<br />当内存使用情况达到maxmemory时触发内存回收策略

1. 过期键的删除

  1. 惰性删除:什么时候执行呢?就是在客户端读取带有超时属性的键时,如果已经超过键值设置的过期时间,则删除并返回空。这样做的目的主要是为了节省CPU成本考虑,不需要单独维护TTL链表来处理过期键的删除。但是,如果单独使用这种方式存在一个问题,如果当前的键值永远不再被访问呢?就不删除了吗?那肯定不行,这就会造成内存泄漏的问题。那Redis是怎么解决的呢?Redis提供了一个定时任务的删除机制来做补充。<br />

2. 定时任务删除

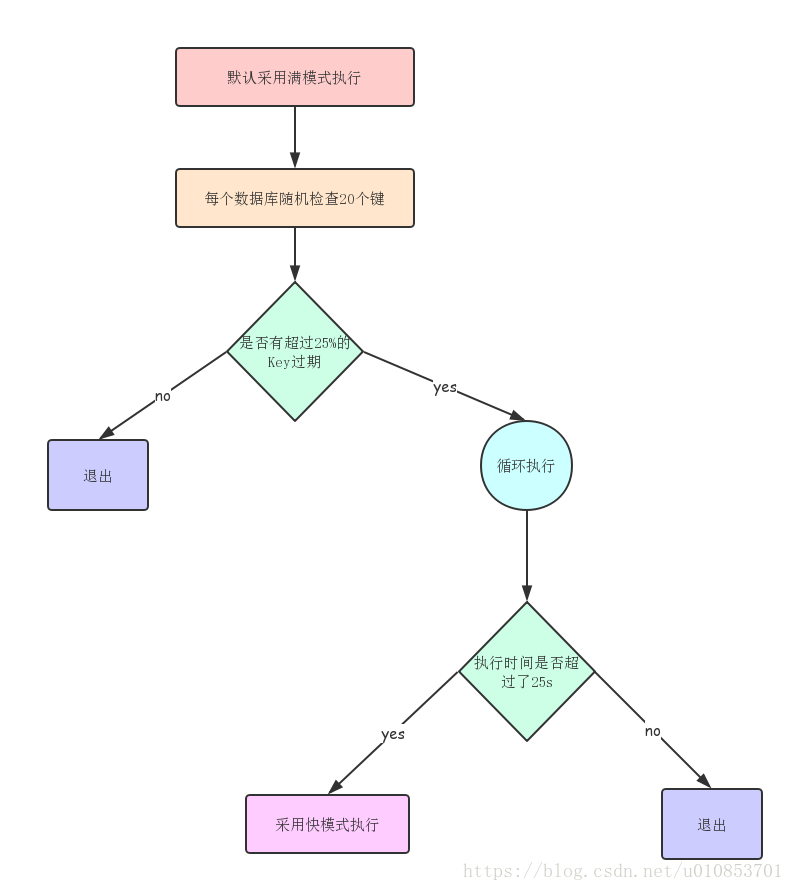

  1. Redis内部维护了一个定时任务,默认是每秒运行十次。删除的逻辑如下图:<br />![](https://cdn.nlark.com/yuque/0/2022/png/27069856/1648608788969-43b70a42-97cf-4ed6-b915-c72bc7398391.png#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=ucca5d474&margin=%5Bobject%20Object%5D&originHeight=891&originWidth=794&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=u41c7d08d-1909-4830-a38c-39a04652be1&title=)<br /> 内存溢出控制策略<br /> 当Redis使用的内存达到上限maxmemory后,就会根据maxmemory-policy设置的相关策略进行对应的操作,Redis支持一下6中策略:

策略 说明
noeviction 默认策略,不会删除任何数据,拒绝所有写入操作并返回客户端错误信息
(error)OOM command not allowed when used memory
volatile-lru 只对设置有超时属性的Key根据LRU算法执行删除操作,如果没有可删除的Key,
则回退到noeviction策略
allkeys-lru 针对所有的key,根据LRU算法执行删除操作直到回收到足够内存空间
allkeys-random 随机删除所有的键,直到腾出足够空间
volatile-random 针对带有过期属性的键,进行删除操作,直到腾出足够空间
volatile-ttl 根据键值对象的ttl属性,删除最近将要过期数据。如果没有,则回退到noviction策略

3、内存优化

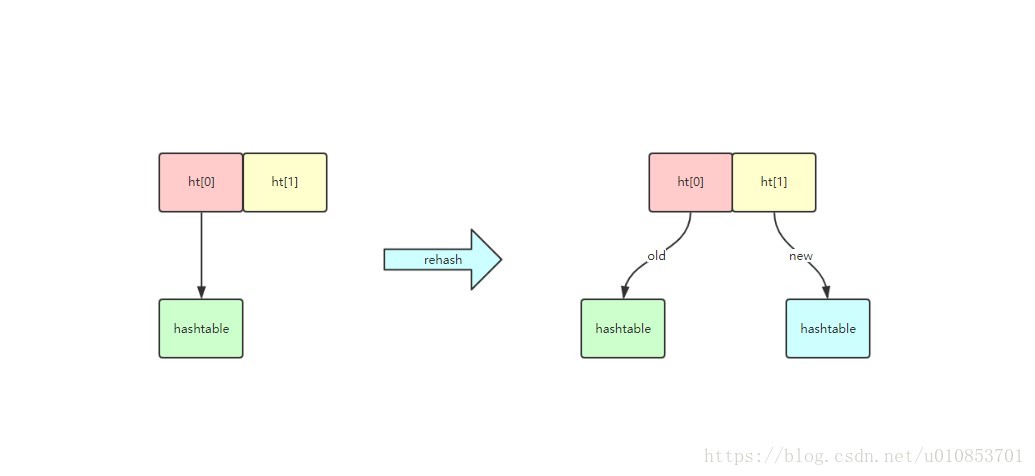

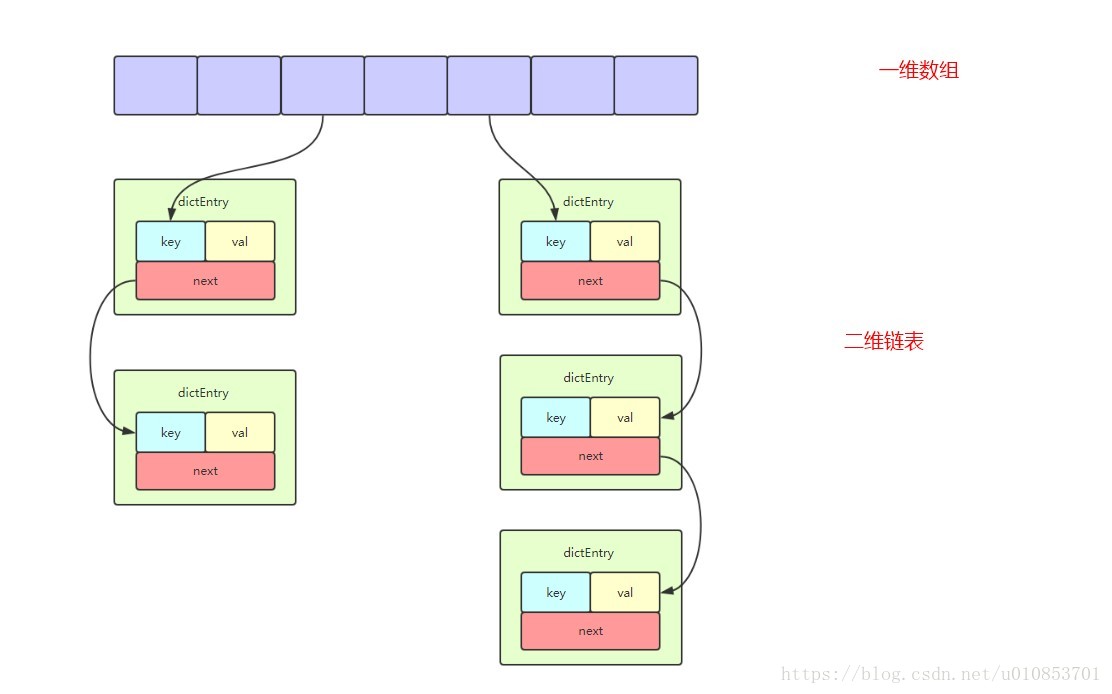

  1. Hashtable<br /> <br /> Redis所有的数据存储都是Key-Value的数据类型。整体的结构是Redis自己实现的hashtableRedis有两个hashtable存在,但是只有其中一个是用来存数据的,另一个hashtable的存在是为了在扩容的时候用的。通过采用渐进式的方式,把旧的hashtable中的数据逐渐的复制到另外一个hashtable中去。为什么采用渐进式呢?因为Redis是单线程的,扩容一直数据的迁移是很耗费时间的,所以迁移的过程是不能对Redis的其他使用造成影响。所以采用渐进式。<br />![](https://cdn.nlark.com/yuque/0/2022/jpeg/27069856/1648608867899-ecf8592e-d2ba-405d-9fb9-0807ba4e4b2b.jpeg#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u8c092439&margin=%5Bobject%20Object%5D&originHeight=476&originWidth=1035&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=u618cf935-fa41-4bbf-af2c-2ece699f219&title=)<br /> 因此,这个hashtable的结构就变得很重要了,hashtable的设计时数组加链表的方式实现,一维是数组结构,二维是一个链表结构,在一维数组中存的是指向链表中第一条数据的指针。<br />![](https://cdn.nlark.com/yuque/0/2022/jpeg/27069856/1648608874194-704fc416-3e7d-474c-818c-62a436b937d4.jpeg#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=ue42c5be9&margin=%5Bobject%20Object%5D&originHeight=694&originWidth=1112&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=u7aa25c6d-399d-43d6-a105-ed00c7b6e4b&title=)
  1. //数组结构
  2. struct dictht {
  3. dictEntry** table; // 二维
  4. long size; // 第一维数组的长度
  5. long used; // hash 表中的元素个数
  6. }
  7. //字典实体
  8. struct dictEntry {
  9. void* key;
  10. void* val;
  11. dictEntry* next; // 链接下一个 entry
  12. }

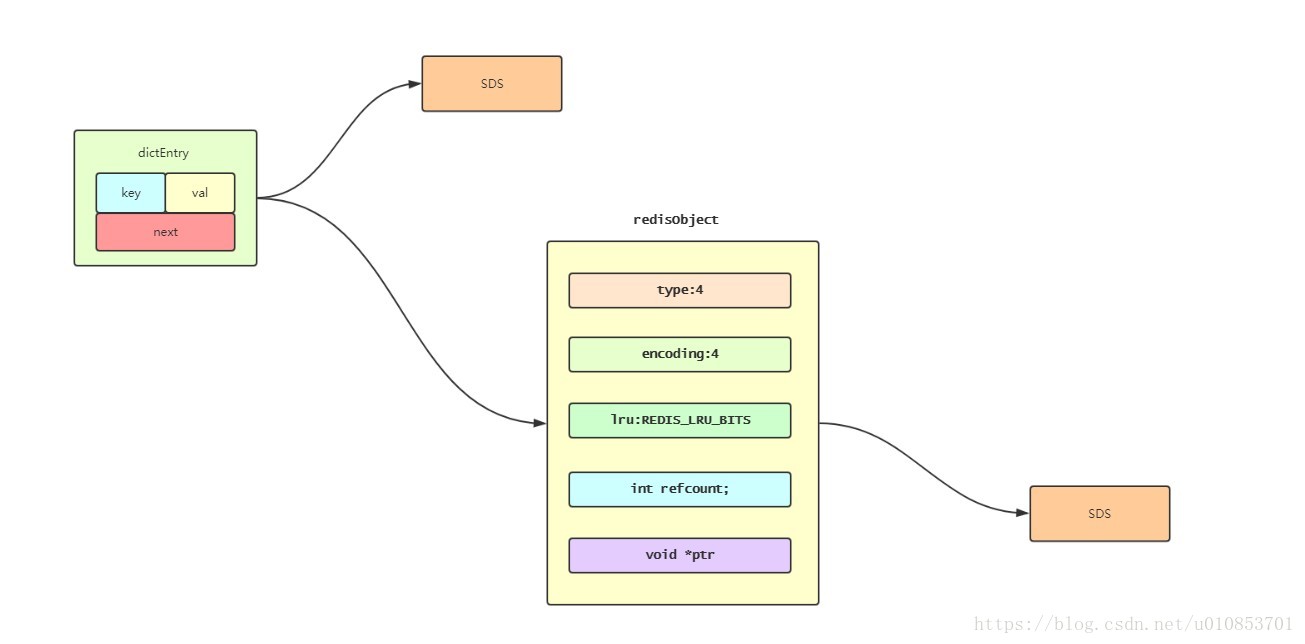

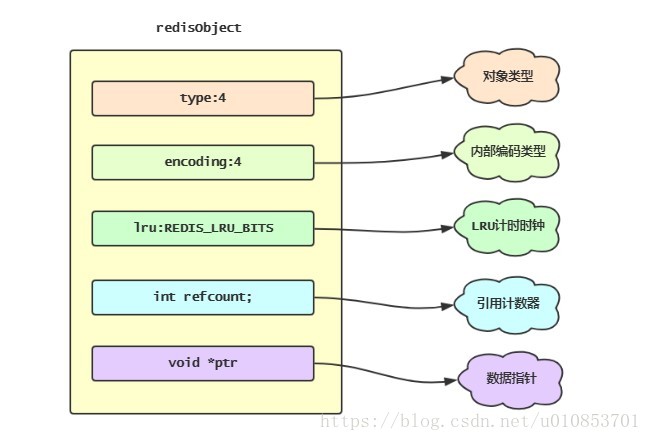

  1. redisObect对象<br /> Redis中所有的值对象内部定义都是redisObject结构体。结构如下图:<br />![](https://cdn.nlark.com/yuque/0/2022/jpeg/27069856/1648608907232-df80f9b0-8fd8-46f3-afb2-2fd75ab55e5f.jpeg#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u9bb273ea&margin=%5Bobject%20Object%5D&originHeight=441&originWidth=651&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=u566e97a5-37b9-4705-a6e3-a7c75e9aa93&title=)
  1. struct RedisObject {
  2. int4 type; // 4bits
  3. int4 encoding; // 4bits
  4. int24 lru; // 24bits
  5. int32 refcount; // 4bytes
  6. void *ptr; // 8bytes,64-bit system
  7. } robj;...

下面详细的说明下每个字段:

  1. 字段名 说明<br />type 存储对象的类型,Redis中有5中数据类型:StringListHashSetZset,可<br /> 以通过 type {key}命令查看对象的类型,返回的是值对象类型,所有的key对象<br /> 都是String类型<br />encoding 数据存储的Redis中后采用的是那种内部编码格式,这个后边会细讲一下<br />lru 记录的是对象被最后一次访问的时间,当配置了maxmemory之后,配合LRU算<br /> 法对相关的key值进行删除,可以通过object idletime {key}查看key最近一次被访<br /> 问的时间。也可以通过scan + object idletime命令批量查询那些键长时间没有被<br /> 使用,从而可以删除长时间没有被使用的键值,减少内存的占用。<br />refcount 记录当前对象被引用的次数。根据当前字段来判断该对象时候可回收,当<br /> refcount0时,可安全进行对象的回收,可以使用object refcount {key}查看当前<br /> 对象引用。<br />*ptr 与对象的数据内容有关。如果是整数,则直接存储数据(这个地方可以了解下共<br /> 享对象池,当对象为整数且范围在【0-9999】,会直接存储到共享对象池中), <br /> 其他类型的数据次字段则代表的是指针。<br /> 简单动态字符串(simple dynamic string,SDS)<br /> <br /> Redis中,字符串对象时经常用到的,举个例子:执行一个list的命令,lpush queue "redis" "list" "queue",首先会创建queue键字符串,然后创建链表对象,链表对象内在包含三个字符串对象。其他的几种结构在存储数据的时候也离不开字符串类型。Redis中字符串的结构也是Redis自己定义的结构,结构图如下:<br />![](https://cdn.nlark.com/yuque/0/2022/jpeg/27069856/1648609021429-3f23ee25-c4bf-49cb-8b23-2cb7bbab5a6e.jpeg#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u9e88a998&margin=%5Bobject%20Object%5D&originHeight=437&originWidth=724&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=u72267ede-f283-4c57-a603-5a1226f6416&title=)
  1. struct SDS {
  2. int8 capacity; // 1byte
  3. int8 len; // 1byte
  4. int8 flags; // 1byte
  5. byte[] content; // 内联数组,长度为 capacity
  6. }...

SDS有几个特点:

时间复杂度为O(1),因为有已知长度,未知长度,字符串长度
支持安全的二进制数据存储,用于保存字节数组
内部实现空间预分配机制,降低内存再分配次数
惰性删除机制,字符串缩减后的空间不释放,作为与分配空间保留

  1. 所以字符串在使用的时候,尽量减少追加操作,避免大量的追加操作需要内存重新分配,造成内存碎片率上升。而是尽量使用直接插入。<br /> 字符串预分配每次都不是翻倍扩容,空间的预分配规则如下:

第一次创建len属性等于数据实际大小,free等于0,不做预分配。
修改后,如果已有free空间不够且数据小于1MB,每次与分配一倍容量。
修改后如果已有free空间不够且数据大于1MB,每次预分配1MB数据空间。如果数据量太大,也翻一倍的话,很有可能会造成内存不足,所有大于1MB的数据,每次预分配1MB空间,也是基于此原因。
下面奉上一个简单的例子,比如在Redis中set一个简单点的值,在Redis内存中的结构图如下(参考样例):
关于redis内存 - 图1

编码优化

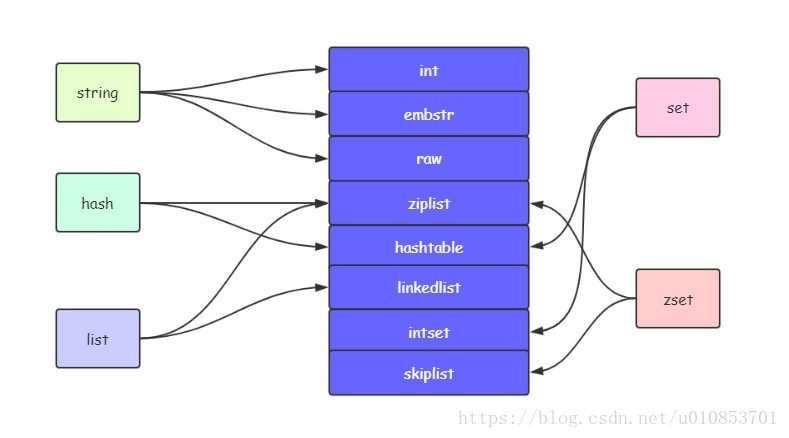

  1. Redis5中不同的存储格式:StringListHashSetZset,但是不同的类型,在存储到Redis中时会有不同的底层数据结构实现。类似集合ArrayList的底层实现是数组,而Linkedlist的底层实现是链表结构一样,编码不同,则存储是占用的内存以及读写的效率也是不同的。下图是Redis不同结构采用的不同的编码列表:<br />![](https://cdn.nlark.com/yuque/0/2022/jpeg/27069856/1648609065791-5ac5b4ea-b7f0-47cb-bc8d-b40f0a2e8acb.jpeg#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u0486e9f0&margin=%5Bobject%20Object%5D&originHeight=438&originWidth=789&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=u63fa6fab-b661-4a84-bfe0-35a296a8b07&title=)

embstr与raw的区别

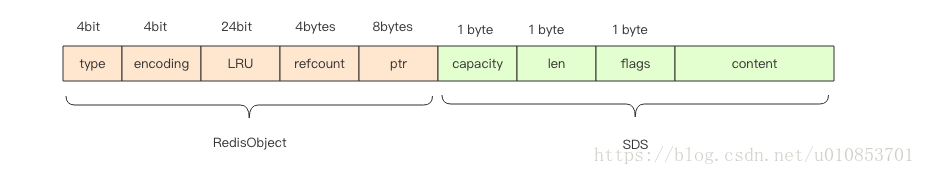

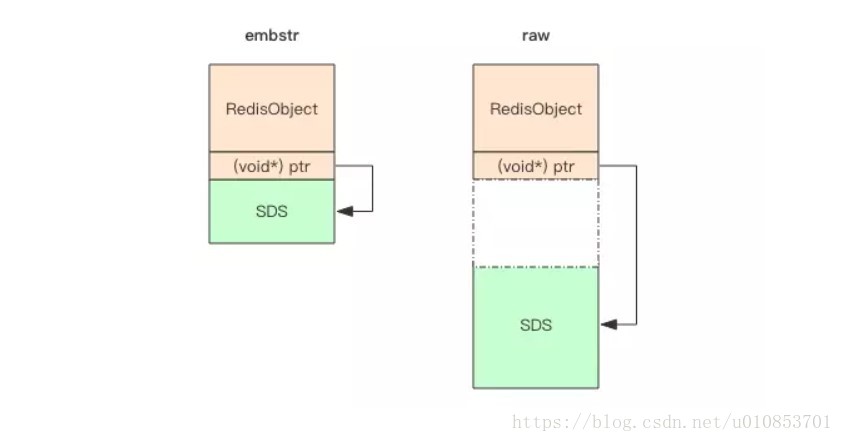

  1. 在讲两种编码格式的区别之前,先讲点其他的,现代的计算机的结构上边在CPU和内存之间存在一个缓存结构,用来协调CPU的高效和访存的相对缓慢的矛盾。平时听到的L1 CacheL2 CacheL3 Cache就是这个缓存。当CPU要访问内存之前会先在缓存里面找一找看有没有,如果没有,就去内存找,找到之后放到缓存里面。这个缓存的最小单位一般是64字节,一次性缓存连续的64个字节,这个最小的单位称为缓存行。<br /> Redis中,每个value对象都有一个redisObject对象头,对于Redis的字符串对象,当读取数据时,拿到*ptr指针,然后再去找到指向的SDS对象,如果这个对象距离很远,就会影响Redis读取的效率。因此在Redis中设计了一种特殊的编码结构,这种结构就是embstr,它把redisObject请求头和SDS对象紧紧地挨到一起,然后整体放到一个缓存行中去,这样,在查询的时候就可以直接从缓存中获取到相关的数据,提高了查询的效率。<br />![](https://cdn.nlark.com/yuque/0/2022/jpeg/27069856/1648609072501-fa653780-44e2-4052-ba4c-c66acd7f5c05.jpeg#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=ucb171f6d&margin=%5Bobject%20Object%5D&originHeight=442&originWidth=843&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=u2a2cbcb3-fa67-4e0e-800e-eb63b2b268d&title=)<br /> 在上边也讲了,缓存行一般的长度为64字节,如果想要把对象存到缓存行中,首先整体的长度不得超过64字节,每个请求头redisObject占用16字节,而SDS至少有3个自己被占用,同时Redis中会以\0来作为结尾的标志,也占用一个字节,因此,留给可输入的数据的长度就成了(64-16-3-1)=44字节,当存储的数据长度超过了44字节,就会变成raw的编码形式。<br />![](https://cdn.nlark.com/yuque/0/2022/png/27069856/1648609077749-b2bf50f6-c83c-45cd-8d65-8d033254b5e4.png#clientId=u9398f6d9-2a97-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=ub86e724e&margin=%5Bobject%20Object%5D&originHeight=175&originWidth=925&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=ue4903740-9bfd-47af-be6b-8d78a69e8c5&title=)

原文链接:https://blog.csdn.net/zlts000/article/details/81952277
