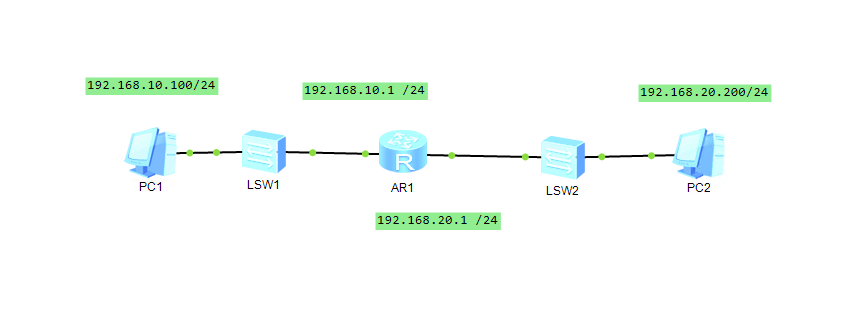

构建拓扑1

PC ip地址为192.168.1.1XX(XX为学号后两位)

路由器接口地址配置

进入配置界面
sys #进入配置界面 变为[Huawei]
[Huawei]
配置g0/0/0 端口
[Huawei]interface g0/0/0 #进入g0/0/0 端口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.1 24 #该端口配置地址为 192.168.10.1 子网掩码为24image.png

配置g0/0/1端口
[Huawei]interface g0/0/1 #进入g0/0/1 端口
[Huawei-GigabitEthernet0/0/1]ip address 192.168.20.1 24 #该端口配置地址为 192.168.20.1 子网掩码为24

保存设备配置
[Huawei]quit #退出配置模式
save #save命令进行保存


查看路由器 路由表

[Huawei]display ip routing-table


pc2 ping pc1截图


pc2 追踪pc1 路由


构建拓扑2 (扩展任务，不做要求)


添加静态路由
ip route-static 192.168.20.0 24 172.16.16.2

删除静态路由
undo ip route-static 192.168.20.0 24 172.16.16.2
