Socket通信模型

TCP/IP协议族

在网络中，位于两台不同之间的进程不能像本地一样使用Pid来标识一个进程，而TCP/IP协议族就解决了这个问题，网络层的“ip地址”可以唯一标识网络中的主机，而传输层的“协议+端口”可以唯一标识主机中的应用程序（进程）。这样利用三元组（ip地址，协议，端口）就可以标识网络的进程了，网络中的进程通信就可以利用这个标志与其它进程进行交互，也就是说，TCP/IP就是网络之间的进程通信使用的。TCP/IP（Transmission Control Protocol/Internet Protocol）即传输控制协议/网间协议，是一个工业标准的协议集，它是为广域网（WANs）设计的，它定义了主机如何连入因特网及数据如何在它们之间传输的标准。从字面意思来看TCP/IP是TCP和IP协议的合称，但实际上TCP/IP协议是指因特网整个TCP/IP协议族。不同于ISO模型的七个分层，TCP/IP协议参考模型把所有的TCP/IP系列协议归类到四个抽象层中：

• 应用层：TFTP，HTTP，SNMP，FTP，SMTP，DNS，Telnet
• 运输层：TCP，UDP
• 网络层：IP，ICMP，IGMP
• 数据链路层：SLIP，CSLIP，PPP，MTU

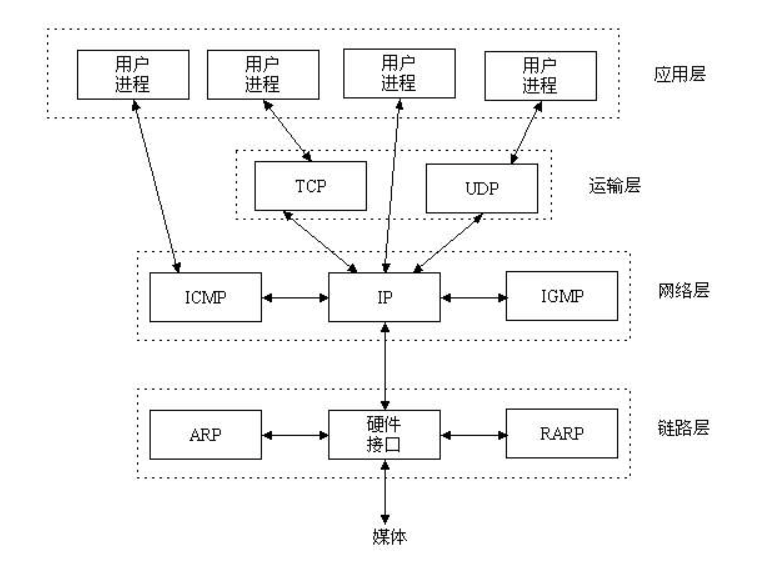

每一抽象层建立在低一层提供的服务上，并且为高一层提供服务，类似下图所示：

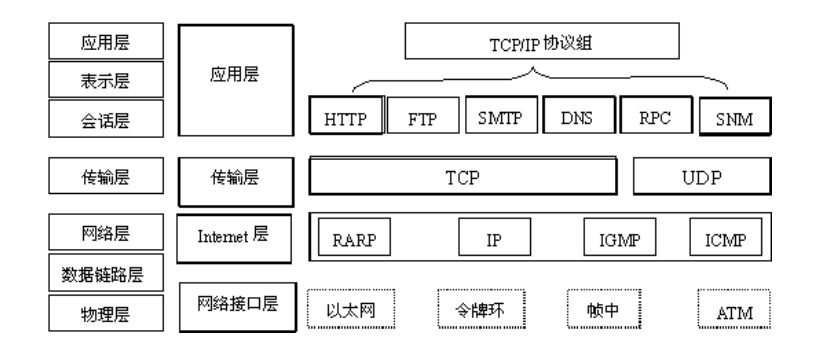

另外，下面是ISO定义的七层模型理论：

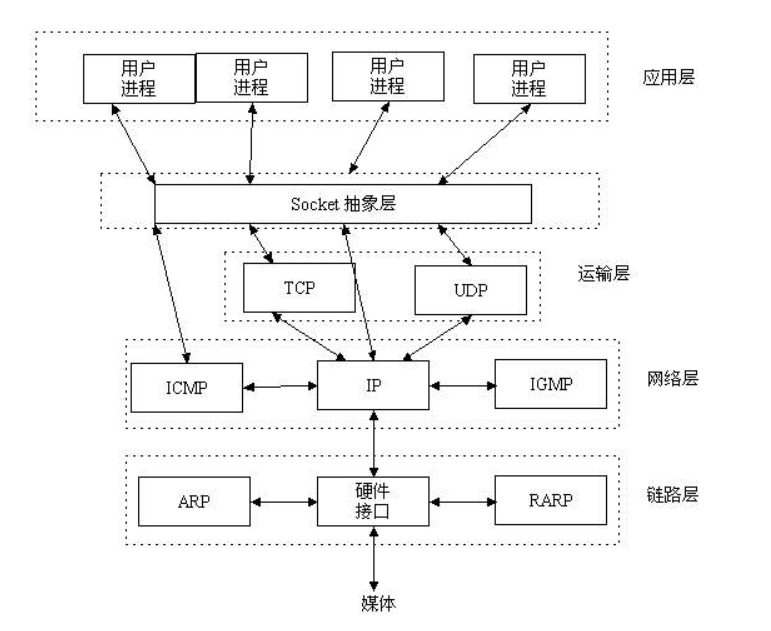

Socket的定义

首先需要明确Socket并不是某一层的协议，相反，它是应用层和运输层之间数据交互的一座抽象桥梁，即Socket是一组抽象的编程接口，它把复杂的TCP/IP协议族隐藏在Socket接口后面，对用户来说，一组简单的接口就是全部，让socket去组织数据，以符合指定的协议。也就是说，Socket是封装了复杂的TCP/IP协议的一组用于交互应用层和运输层数据的接口。Socket的最初起源于UNIX，在Unix“一切皆文件”的思想下，Socket是一种”打开->读/写->关闭”模式的实现，只不过这种模式由本地端口之间变成了网络上不同主机的端口之间。服务器和客户端各自维护一个”文件”，在建立连接打开后，可以向自己文件写入内容供对方读取或者读取对方内容，通讯结束时关闭文件。

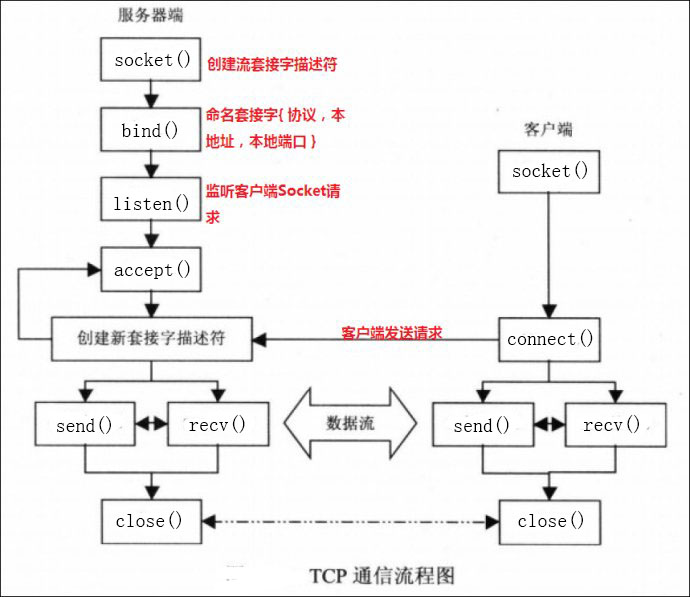

Socket通信流程

Socket通信一般分为有连接通信（TCP）和无连接通信（UDP），下面以TCP连接的Socket通信为例：

客户端流程

1. 创建套接字（socket 函数）
2. 向服务器发出连接请求（connect 函数）
3. 和服务器端进行通信（send/recv 函数）

4. 关闭套接字（close 函数）

   服务器端流程

5. 创建套接字（socket 函数）

6. 将套接字绑定到一个本地地址和端口上（bind 函数）
7. 将套接字设为监听模式，准备接收客户端请求（listen 函数）
8. 等待客户请求到来；当请求到来后，接受连接请求，返回一个新的对应于此次连接的套接字（accept 函数）
9. 用返回的套接字和客户端进行通信（send/recv 函数）
10. 返回，等待另一个客户请求
11. 关闭套接字（close 函数）

    注意： 上面的send类比与write，recv类比read

Java Socket示例

客户端代码：

public class Client {
    /**
    * 客户端向服务端发送消息
    */
    public String sendMessage(String msg) {
        // 响应结果
        StringBuilder result = new StringBuilder();
        BufferedReader br = null;
        InputStream is = null;
        OutputStream os = null;
        PrintWriter pw = null;
        Socket socket = null;
        try {
            String host = "localhost";
            int port = 8877;
            // 1.和服务器【1270.0.01+8877】创建连接
            socket = new Socket(host, port);
            System.out.println("和服务器已建立连接....");
            // 要发送给服务器的信息
            os = socket.getOutputStream();
            pw = new PrintWriter(os);
            // 给服务端发msg
            pw.write(msg);
            pw.flush();
            socket.shutdownOutput();
            // 从服务器接收的信息
            is = socket.getInputStream();
            br = new BufferedReader(new InputStreamReader(is));
            String info;
            while ((info = br.readLine()) != null) {
                result.append(info);
            }
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            // 关闭流和socket
            try {
                if (br != null) {
                    br.close();
                }
                if (is != null) {
                    is.close();
                }
                if (os != null) {
                    os.close();
                }
                if (pw != null) {
                    pw.close();
                }
                if (socket != null) {
                    socket.close();
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
        return result.toString();
    }
}

服务端代码：

public class Server extends Thread {
    /**
     * 服务端对象
     */
    private ServerSocket serverSocket;
    public Server() {
        try {
            int port = 8877;
            serverSocket = new ServerSocket(port);
            System.out.println("ServerSocket创建了....");
        } catch (Exception e) {
            System.out.println("ServerSocket创建出错....");
        }
    }
    @Override
    public void run() {
        System.out.println("服务端启动了，等待客户端发送消息....");
        // 循环监听，直到线程中断为止
        while (!this.isInterrupted()) {
            try {
                // accept是阻塞方法，等待客户端发消息
                Socket socket = serverSocket.accept();
                if (socket != null && !socket.isClosed()) {
                    // 处理socket消息
                    handleSocket(socket);
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
    }
    /**
     * 处理服务端接收到的socket消息
     *
     * @param socket socket套接字
     */
    private void handleSocket(Socket socket) {
        InputStream is = null;
        InputStreamReader isr = null;
        BufferedReader br = null;
        OutputStream os = null;
        PrintWriter pw = null;
        StringBuilder result = new StringBuilder();
        try {
            is = socket.getInputStream();
            isr = new InputStreamReader(is);
            br = new BufferedReader(isr);
            String info;
            // 从流中读取客户端消息
            while ((info = br.readLine()) != null) {
                result.append(info);
            }
            // 输出消息
            System.out.println("[服务端接收到客户端发来的信息] -> " + result);
            socket.shutdownInput();
            // 给客户端响应消息
            os = socket.getOutputStream();
            pw = new PrintWriter(os);
            pw.write("[服务端响应客户端] -> 我也会【" + result + "】啊");
            pw.flush();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            // 关闭资源
            try {
                if (pw != null) {
                    pw.close();
                }
                if (os != null) {
                    os.close();
                }
                if (br != null) {
                    br.close();
                }
                if (isr != null) {
                    isr.close();
                }
                if (is != null) {
                    is.close();
                }
                if (socket != null) {
                    socket.close();
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
    }
    /**
     * 关闭socket
     */
    public void closeSocketServer() {
        try {
            if (serverSocket != null && !serverSocket.isClosed()) {
                serverSocket.close();
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
}

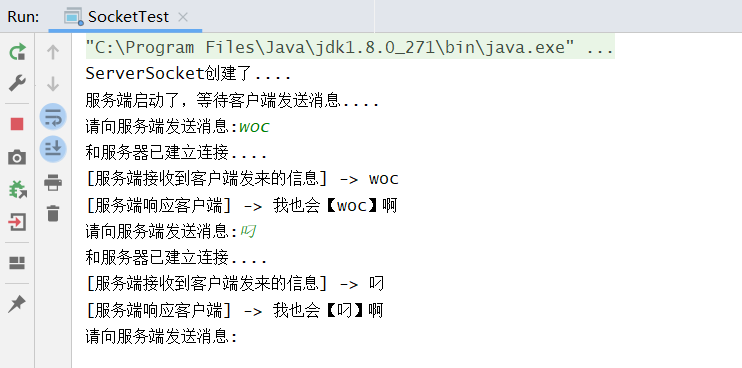

测试代码：

public class SocketTest {
    public static void main(String[] args) {
        // 创建服务端线程并启动
        new Server().start();
        // 休眠3s等待服务端线程启动成功
        try {
            Thread.sleep(3000);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        while (true) {
            System.out.print("请向服务端发送消息:");
            Scanner in = new Scanner(System.in);
            // 创建客户端并发消息
            String response = new Client().sendMessage(in.next());
            System.out.println(response);
        }
    }
}

Socket的主要接口

socket()函数

int socket(int domain, int type, int protocol);

socket函数类比于普通文件的打开操作，普通文件的打开操作返回一个文件描述字，而socket()用于创建一个socket描述符（socket descriptor），它唯一标识一个socket。这个socket描述字跟文件描述字一样，后续的操作都有用到它，把它作为参数，通过它来进行一些读写操作。创建socket的时候，也可以指定不同的参数创建不同的socket描述符，socket函数的三个参数分别为：

• domain：即协议域，又称为协议族（family）。常用的协议族： AF_INET、AF_INET6、AF_LOCAL（或称AF_UNIX，Unix域socket）、AF_ROUTE等等。协议族决定了socket的地址类型，在通信中必须采用对应的地址，如：AF_INET决定了要用ipv4地址（32位）与端口号（16位）的组合、AF_UNIX决定了要用一个绝对路径名作为地址
• type：指定socket类型。常用的socket类型：SOCK_STREAM、SOCK_DGRAM、SOCK_RAW、SOCK_PACKET、SOCK_SEQPACKET
• protocol：指定协议。常用的协议有，IPPROTO_TCP、IPPTOTO_UDP、IPPROTO_SCTP、IPPROTO_TIPC等，它们分别对应TCP传输协议、UDP传输协议、STCP传输协议、TIPC传输协议

  注意：

  1. 上面的type和protocol是不可以随意组合的，如SOCK_STREAM不可以跟IPPROTO_UDP组合；当protocol为0时，会自动选择type类型对应的默认协议。
  2. 当调用 socket 函数创建一个 socket 描述符时，返回的 socket 描述符存在于它的协议族（address family，AF_XXX）空间中，但没有一个具体的地址。如果想要给它赋值一个地址，就必须调用bind()函数，否则就当调用connect()、listen()时系统会自动随机分配一个端口。
  3. TCP传输协议可以确保数据的完整性，而UDP无法确保，因此TCP相比UDP更加安全可靠，但是传输速度会低于UDP

bind()函数

int bind(int sockfd, const struct sockaddr *addr, socklen_t addrlen);

bind()函数是把一个地址族中的特定地址赋给socket描述符，例如：对应AF_INET、AF_INET6就是把一个ipv4或ipv6地址和端口号组合赋给socket。函数的三个参数依次为：

• sockfd：即socket描述字，它是通过socket()函数创建了，唯一标识一个socket，bind()函数就是将给这个描述字绑定一个ip+端口。
• addr：一个const struct sockaddr *指针，指向要绑定给sockfd的协议地址，这个地址结构根据地址创建socket时的地址协议族的不同而不同，如： ```c // ipv4对应： struct sockaddr_in { sa_family_t sin_family; in_port_t sin_port;
  struct in_addr sin_addr;
  };

struct in_addr { uint32_t s_addr;
};

// ipv6对应： struct sockaddr_in6 { sa_family_t sin6_family;
in_port_t sin6_port;
uint32_t sin6_flowinfo;
struct in6_addr sin6_addr;
uint32_t sin6_scope_id;
};

struct in6_addr { unsigned char s6_addr[16];
};

// Unix域对应：

define UNIX_PATH_MAX 108

struct sockaddr_un { sa_family_t sun_family;
char sun_path[UNIX_PATH_MAX];
};

- addrlen：对应的是地址的长度。
通常服务器在启动的时候都会绑定一个公开的地址（如：ip地址+端口号），用于提供服务，客户就可以通过它来接连服务器；而客户端就不用指定，有系统自动分配一个端口号和自身的ip地址组合。这就是为什么通常服务器端在listen之前会调用bind()，而客户端就不会调用，而是在connect()时由系统随机生成一个。
<a name="C3FMw"></a>
## listen()、connect()函数
```c
int listen(int sockfd, int backlog);
int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);

作为一个服务器，在调用socket()、bind()之后就会调用listen()来监听这个socket，如果客户端这时调用connect()发出连接请求，服务器端就会接收到这个请求。
listen函数的参数描述如下：

• sockfd：服务端被监听的socket
• backlog：服务端对应socket的请求队列的最大长度

  注意： socket()函数创建的socket默认是一个主动类型的，listen函数将socket变为被动类型的，等待客户的连接请求。

connect函数的参数描述如下：

• socketd：客户端的socket，由系统随机生成
• addr：指向服务端的socket地址的结构体指针
• addrlen：addr指向的地址的长度

  注意： 客户端通过调用connect函数来建立与TCP服务器的连接。

accept()函数

int accept(int sockfd, struct sockaddr *addr, socklen_t *addrlen);

TCP服务器端依次调用socket()、bind()、listen()之后，就会监听指定的socket地址了。TCP客户端依次调用socket()、connect()之后就想TCP服务器发送了一个连接请求。TCP服务器监听到这个请求之后，就会调用accept()函数取接收请求，这样连接就建立好了。之后就可以开始网络I/O操作了，即类比于普通文件的读写I/O操作。accept函数的参数描述：

• sockfd：被监听的服务端socket
• addr：指向客户端的socket地址的结构体指针
• addrlen：上面addr的长度

如果accpet函数成功，那么其返回值是由操作系统内核自动生成的一个全新的socket描述字，代表与返回客户的TCP连接。

注意： accept的第一个参数为服务器的被监听的socket描述字，它是服务器开始调用socket()函数生成的，称为监听socket描述字；而accept函数返回的是完成TCP连接的socket描述字。一个服务器通常通常仅仅只创建一个监听socket描述字，它在该服务器的生命周期内一直存在，而内核为每个由服务器进程接受的客户连接创建了一个已连接socket描述字，当服务器完成了对某个客户的服务，相应的已连接socket描述字就被关闭。

网络 I/O 函数

在服务端与客户端建立连接之后，就可以调用网络I/O进行读写操作了，即进行网络上不同主机进程之间的通信。网络I/O分为以下几组：

• recv()/send()
• read()/write()
• readv()/writev()
• recvmsg()/sendmsg()
• recvfrom()/sendto()

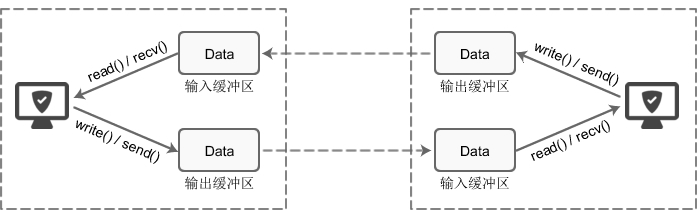

每个 socket 被创建后，都会分配两个缓冲区，输入缓冲区和输出缓冲区。write()/send() 并不立即向网络中传输数据，而是先将数据写入缓冲区中，再由TCP协议将数据从缓冲区发送到目标机器。一旦将数据写入到缓冲区，函数就可以成功返回，不管它们有没有到达目标机器，也不管它们何时被发送到网络，这些都是TCP协议负责的事情。TCP协议独立于 write()/send() 函数，数据有可能刚被写入缓冲区就发送到网络，也可能在缓冲区中不断积压，多次写入的数据被一次性发送到网络，这取决于当时的网络情况、当前线程是否空闲等诸多因素，不由程序员控制。

注意： read()/recv() 函数也是如此，也从输入缓冲区中读取数据，而不是直接从网络中读取。

以read/write函数组为例：

ssize_t write(int fd, const void *buf, size_t nbytes);
ssize_t read(int fd, void *buf, size_t nbytes);

close()函数

int close(int fd);

在服务器与客户端建立连接之后，会进行一些读写操作，完成了读写操作就要关闭相应的socket描述字，好比操作完打开的文件要调用fclose关闭打开的文件。

注意： 这里关闭的socket是使用accept函数创建出来的TCP socket，而是不socket函数创建的监听socket。

TCP中的Socket

（1）URG：紧急指针（urgent pointer）有效。
（2）ACK：确认序号有效。
（3）PSH：接收方应该尽快将这个报文交给应用层。
（4）RST：重置连接。
（5）SYN：建立一个新连接。
（6）FIN：断开一个连接。

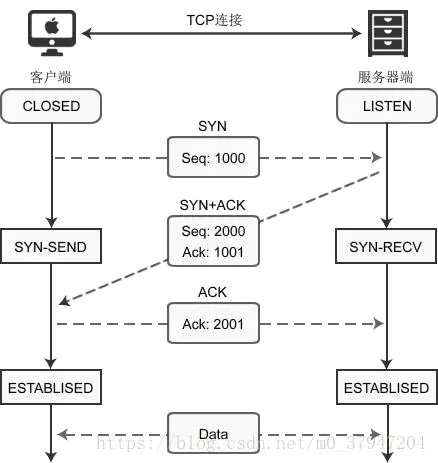

TCP三次握手

[Shake 1] 套接字A：“你好，套接字B，我这里有数据要传送给你，建立连接吧。”
[Shake 2] 套接字B：“好的，我这边已准备就绪。”
[Shake 3] 套接字A：“谢谢你受理我的请求。

注意： 客户端调用 socket() 函数创建套接字后，因为没有建立连接，所以套接字处于CLOSED状态；服务器端调用 listen() 函数后，套接字进入LISTEN状态，开始监听客户端请求。

• 当客户端调用 connect() 函数后，TCP协议会组建一个数据包，并设置 SYN 标志位，表示该数据包是用来建立同步连接的。同时生成一个随机数字 1000，填充“序号（Seq）”字段，表示该数据包的序号。完成这些工作，开始向服务器端发送数据包，客户端就进入了SYN-SEND状态。
• 服务器端收到数据包，检测到已经设置了 SYN 标志位，就知道这是客户端发来的建立连接的“请求包”。服务器端也会组建一个数据包，并设置 SYN 和 ACK 标志位，SYN 表示该数据包用来建立连接，ACK 用来确认收到了刚才客户端发送的数据包。服务器生成一个随机数 2000，填充“序号（Seq）”字段。2000 和客户端数据包没有关系。服务器将客户端数据包序号（1000）加1，得到1001，并用这个数字填充“确认号（Ack）”字段。服务器将数据包发出，进入SYN-RECV状态。
• 客户端收到数据包，检测到已经设置了 SYN 和 ACK 标志位，就知道这是服务器发来的“确认包”。客户端会检测“确认号（Ack）”字段，看它的值是否为 1000+1，如果是就说明连接建立成功。接下来，客户端会继续组建数据包，并设置 ACK 标志位，表示客户端正确接收了服务器发来的“确认包”。同时，将刚才服务器发来的数据包序号（2000）加1，得到 2001，并用这个数字来填充“确认号（Ack）”字段。客户端将数据包发出，进入ESTABLISED状态，表示连接已经成功建立。

• 服务器端收到数据包，检测到已经设置了 ACK 标志位，就知道这是客户端发来的“确认包”。服务器会检测“确认号（Ack）”字段，看它的值是否为 2000+1，如果是就说明连接建立成功，服务器进入ESTABLISED状态。

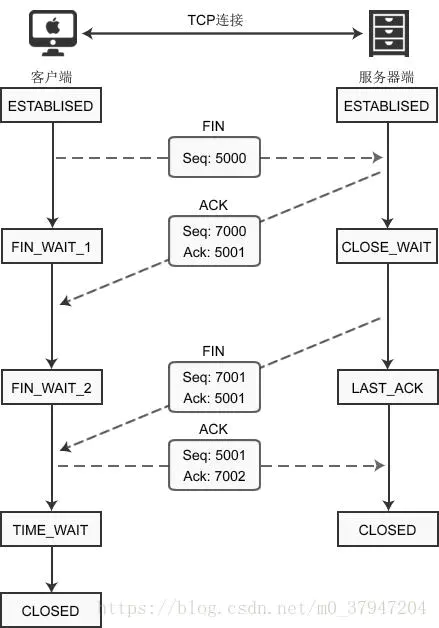

  TCP四次挥手



  [Shake 1] 套接字A：“任务处理完毕，我希望断开连接。”
  [Shake 2] 套接字B：“哦，是吗？请稍等，我准备一下。”
  等待片刻后……
  [Shake 3] 套接字B：“我准备好了，可以断开连接了。”
  [Shake 4] 套接字A：“好的，谢谢合作。”

  建立连接后，客户端和服务器都处于ESTABLISED状态。在互相传输完数据之后，这时，客户端发起断开连接的请求：

• 客户端调用 close() 函数后，向服务器发送 FIN 数据包，进入FIN_WAIT_1状态。FIN 是 Finish 的缩写，表示完成任务需要断开连接。

• 服务器收到数据包后，检测到设置了 FIN 标志位，知道要断开连接，于是向客户端发送“确认包”，进入CLOSE_WAIT状态。服务器收到请求后并不是立即断开连接，而是先向客户端发送“确认包”，告诉它我知道了，我需要准备一下才能断开连接。
• 客户端收到“确认包”后进入FIN_WAIT_2状态，等待服务器准备完毕后再次发送数据包。
• 等待片刻后，服务器准备完毕，可以断开连接，于是再主动向客户端发送 FIN 包，告诉它我准备好了，断开连接吧。然后进入LAST_ACK状态。
• 客户端收到服务器的 FIN 包后，再向服务器发送 ACK 包，告诉它你断开连接吧。然后进入TIME_WAIT状态。
• 服务器收到客户端的 ACK 包后，就断开连接，关闭套接字，进入CLOSED状态。
